Placa de acionamento de potência comutada push-pull de estágio frontal para inversor EG7500, compatível com KA7500.

Descrição de Placa de acionamento de potência comutada push-pull de estágio frontal para inversor EG7500, compatível com KA7500.

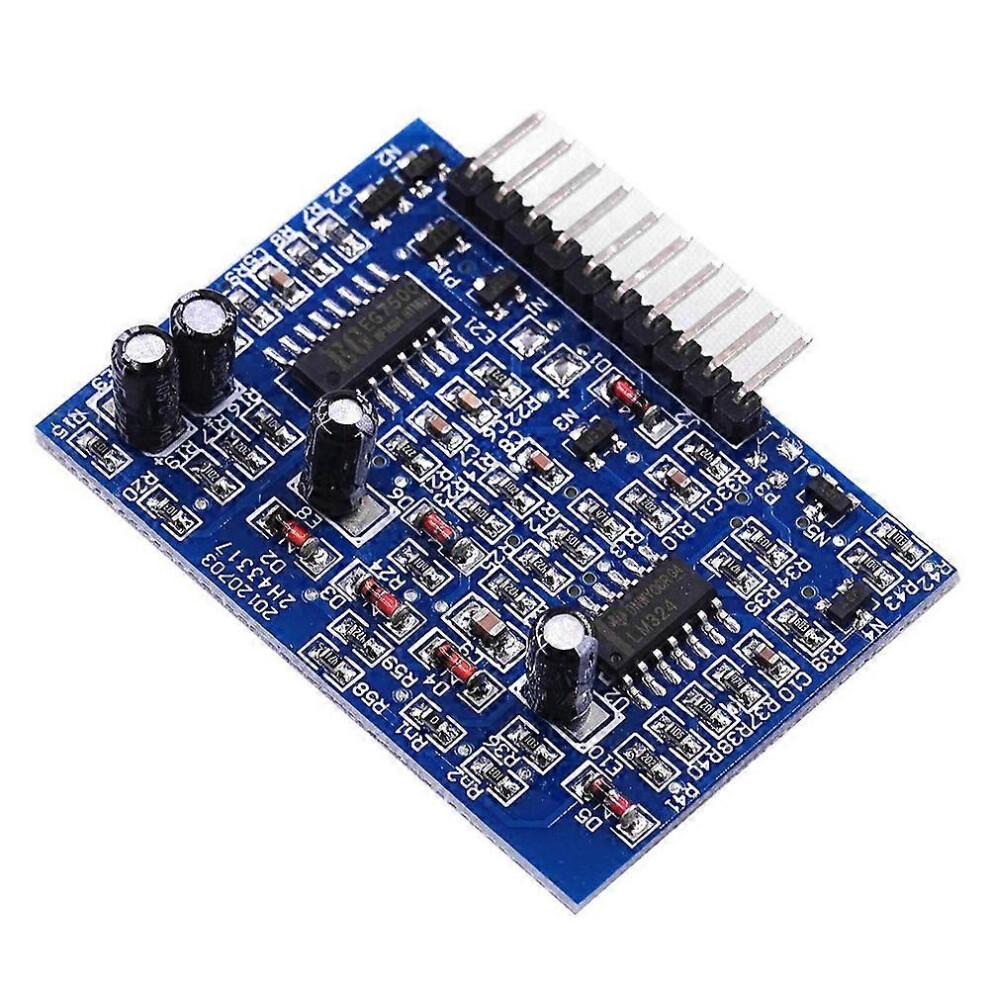

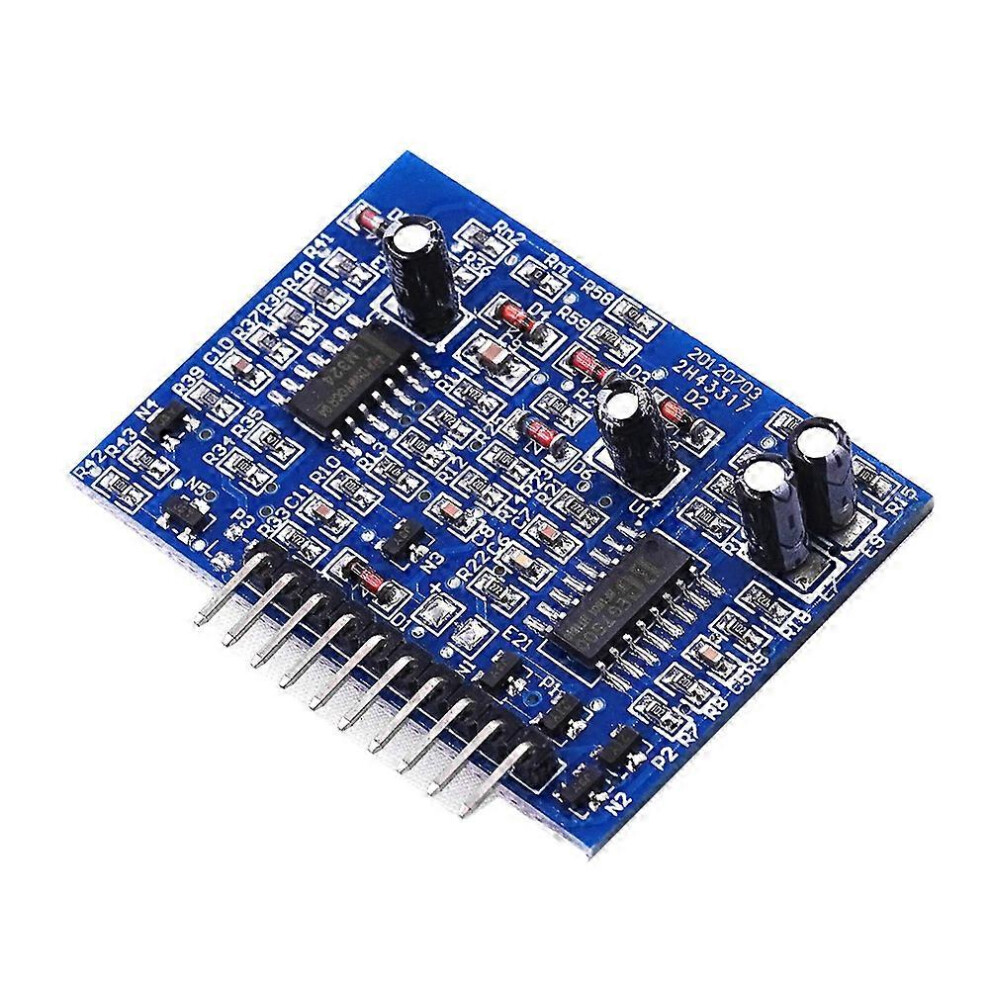

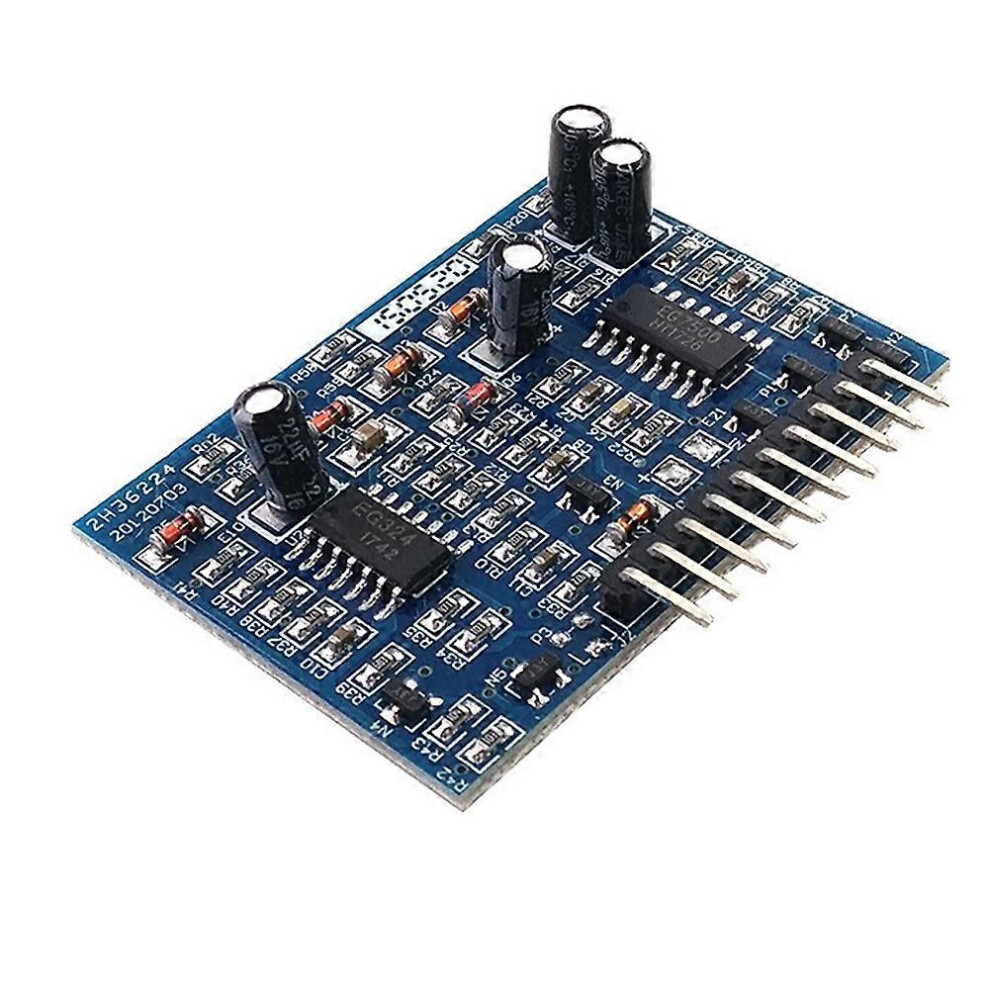

Placa de acionamento do conversor booster EG7500
Adota o modelo de estrutura push-pull elevadora
A frequência PWM da placa de acionamento do conversor booster EG7500 é de 40 kHz
Possui capacidade de saída de corrente de +/- 1 A
Desligamento por sobretensão: 15 V +/- 0,5 V
Cor: azul
Material: PC + Metal
Buzzer de subtensão: Menos de 10,5 V +/- 0,5 V
Corte por subtensão: Menos de 9,5 V +/- 0,5 V
Pino de desligamento por sobrecorrente: 48 mV
Material da PCB: FR-4, espessura: 1,5 mm
Dimensões: 46 mm de comprimento x 33,5 mm de largura
Altura máxima da placa: 9 mm
Peso: 7 gramas

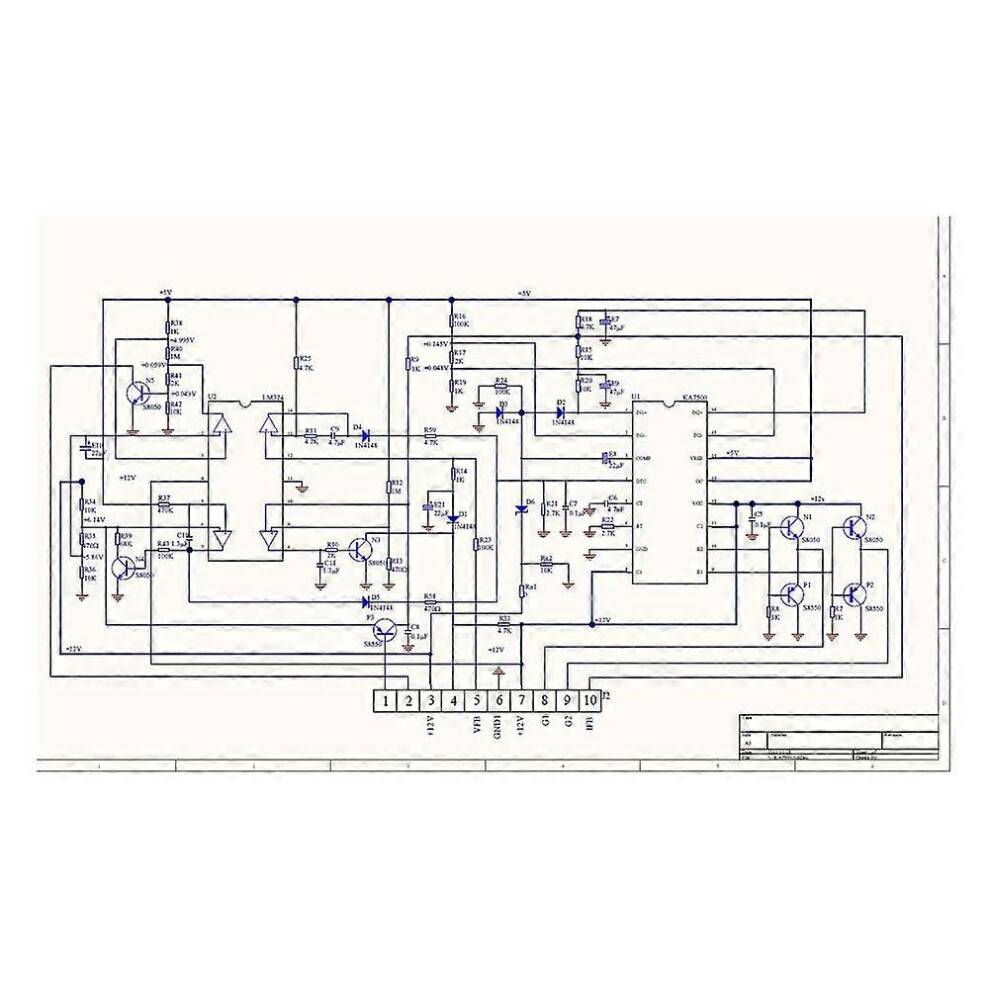

Pinos da placa de acionamento do conversor booster EG7500
1. Temperatura 2. Buzzer de subtensão
3. VCC + 12 V
4. Controle do ventilador
5. VFB
6. GND
7. + 12 V
Saída do driver 8-9
Detecção de Rds do MOSFET, proteção contra sobrecorrente
Proteção contra sobrecorrente nos pinos 8-9 do MOSFET de acionamento; caso contrário, o inversor não inicializará
Conteúdo da embalagem:
1 x Inversor EG7500
Apenas o conteúdo da embalagem acima, outros produtos não estão incluídos.
Observação: A reflexão da luz e as diferentes telas podem fazer com que a cor do item na imagem seja um pouco diferente da cor real. O erro de medição permitido é de +/- 1-3 cm.
