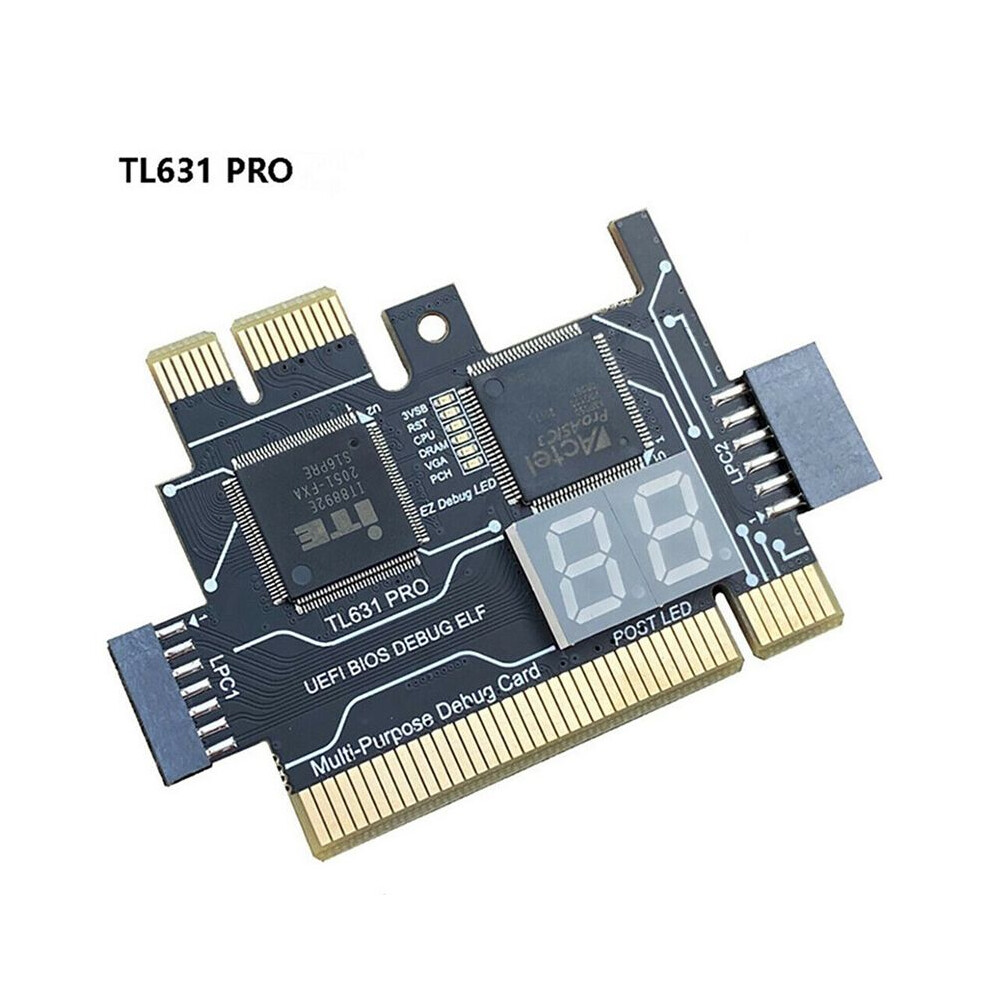

TL631 Pro LPC-DEBUG Placa de DiagnóStico + Placa de ExpansãO PCI PCI-E PCI-E Placa-MãE Multifuncional

Descrição de TL631 Pro LPC-DEBUG Placa de DiagnóStico + Placa de ExpansãO PCI PCI-E PCI-E Placa-MãE Multifuncional

1. TL631 PRO usa o novo chip de memória flash actel ProASIC3 de 130 nanômetros com um novo sistema puro. Herdar o estilo de linguagem de design da família.
2. Módulo de acionamento Gemini: módulo de driver tipo BGA, design de peça oculta.
3. O cartão TL631 PRO não vê nenhuma resistência e capacitância, parece bonito e generoso. Use-o mais livremente.
4. Tubo digital de patch integrado: Tubo digital de encadernação autodesenvolvido, núcleo de LED, brilhante e confortável, fino e senso científico.
Lotes diferentes, aparência e cor do produto podem ser diferentes, não afeta o uso;Cor: Preto;Material: PCB;Descrição da interface TL631 Pro:1: canal de alta velocidade compartilhado LPC1 = conectar à placa-mãe Interface LPC de pinos pequenos 2.0, módulo 2.0(A interface LPC3 de expansão do módulo pode conectar placa de conversão PCIE de notebook, placa de conversão A-DEBUG, notebook DEBUG-CON. EC-DEBUG).

2:Canal PCI de alta velocidade = suporta todos os slots PCI.
3: canal compartilhado de alta velocidade LPC2 = conectar à interface LPC de 2,54 pinos grandes da placa-mãe, COM-DEBUG. ASRock UART1, MSI JDP, -SPl.
4: canal de alta velocidade PCIE X1 = suporte Gigabyte sem placa-mãe PCI (outras marcas não suportam).
Indicador de energia 5:3VSB, para detectar se a energia está normal.
6: Indicador de reinicialização do RST, para detectar se a reinicialização da placa-mãe está normal (somente quando PCI ou PCIE é inserido)
7: Luz indicadora da CPU, para detectar se o módulo da CPU está normal.
8: Indicador de memória DRAM, para detectar se o módulo de memória está normal.
9: Luz indicadora de gráficos VGA, para detectar se o módulo da placa gráfica está normal.
Luz indicadora ponte sul 10:PCH, para detectar se o módulo ponte sul está normal.
11: Ponto decimal DP, exibição do sinal CLK.
12:DP ponto decimal, exibição de sinal de quadro FRAME.
13: furo de rosca
