2 buc AS5048A Encoder magnetic PWM ieșire interfață SPI/I2C 14 biți

Descriere 2 buc AS5048A Encoder magnetic PWM ieșire interfață SPI/I2C 14 biți

AS5048A este un senzor de poziție rotativ pe 14 biți (cunoscut anterior ca encoder) cu măsurare absolută a unghiului și ieșire PWM (= Modulație a Lățimii Pulsului) la 360, bazată pe tehnologia senzorilor magnetici fără contact la rotație completă.
Dispozitivul este potrivit pentru aplicații pe arbori în care un magnet dipol simplu se rotește deasupra sau dedesubtul circuitului integrat al senzorului, iar poziția zero poate fi programată în dispozitiv cu comenzi SPI simple. Rezoluția poziției unghiulare magnetice absolute este de 14 biți = 16384 măsurători de poziție pe rotație ca valori digitale pentru interfața serială (SPI).

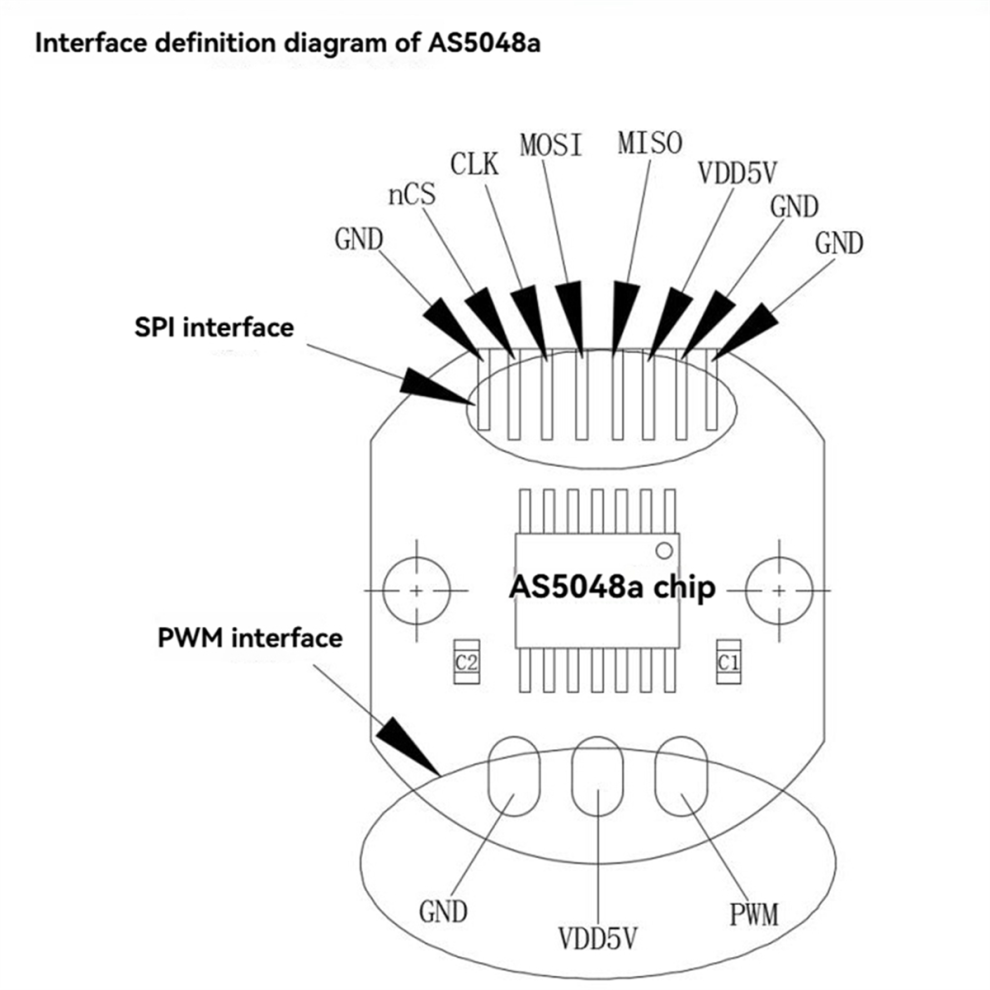

AS5048A oferă o ieșire PWM, precum și o interfață SPI sau I2C pentru a oferi măsurători absolute ale unghiului pentru microcontrolere. În loc să fie nevoie să se ia în considerare asocierea exactă dintre poziția zero inițială a cipului și polii magneților pe care îi utilizează în timpul proiectării mecanice, poziția zero poate fi programată în memoria internă a AS5048 încă din timpul asamblării prin comenzi simple SPI sau I2C (nu este necesar echipament special de programare).

AS5048A are, de asemenea, toleranțe de funcționare foarte mari, inclusiv abateri ale poziției centrale dintre cip și magnetul de conectare, abateri ale aerului dintre cip și magnetul de conectare și variații de temperatură între -40C și +150C. AS5048 are, de asemenea, o toleranță de funcționare foarte mare.
Encoderul rotativ magnetic AS5048A oferă măsurători mai precise decât produsele anterioare de encoder rotativ magnetic de la Austria Microelectronics. Front-end-ul său analogic de măsurare pe 14 biți oferă rezoluții de măsurare de până la 0,0219 grade. Liniarizarea și medierea prin intermediul unui microcontroler permit măsurători unghiulare cu o precizie de 0,05 grade.
(Din cauza iluminării sau afișajelor diferite, pot exista diferențe de culoare în produsul real, care nu afectează utilizarea)
Culoare: Negru
Material: PCB

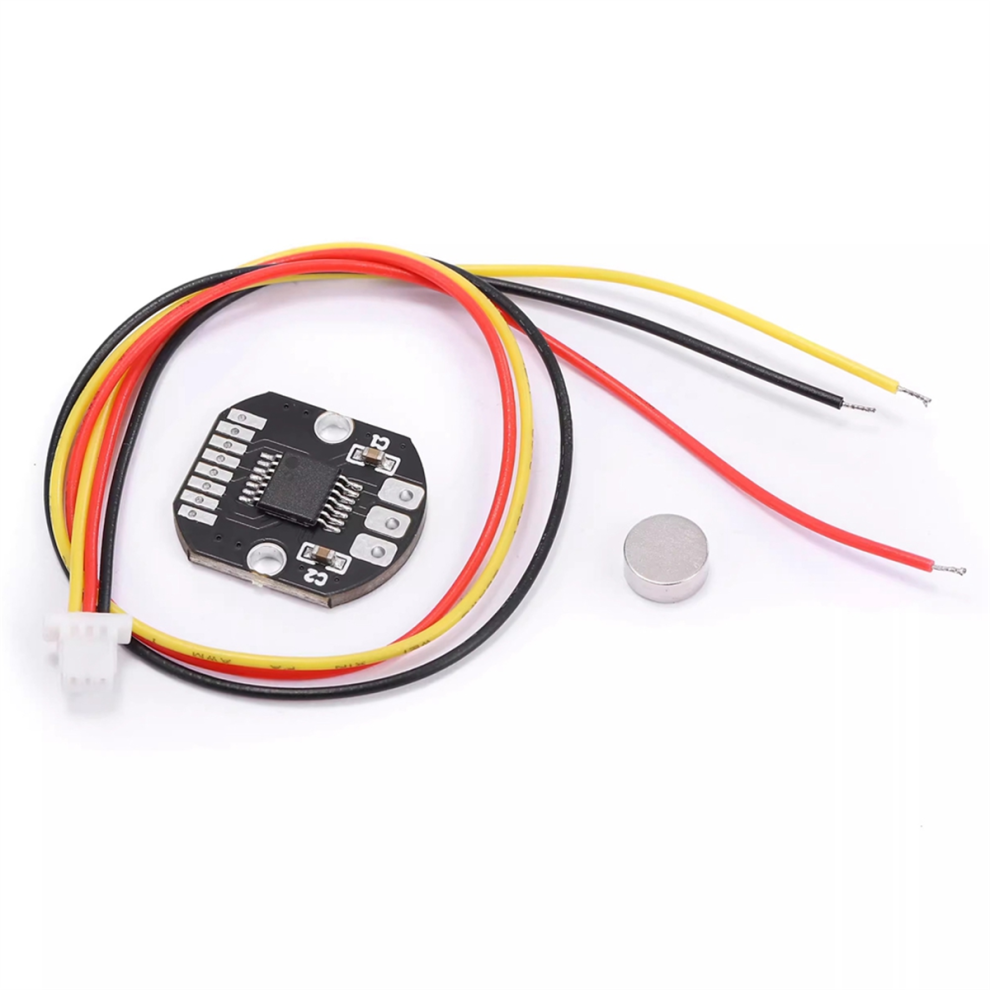

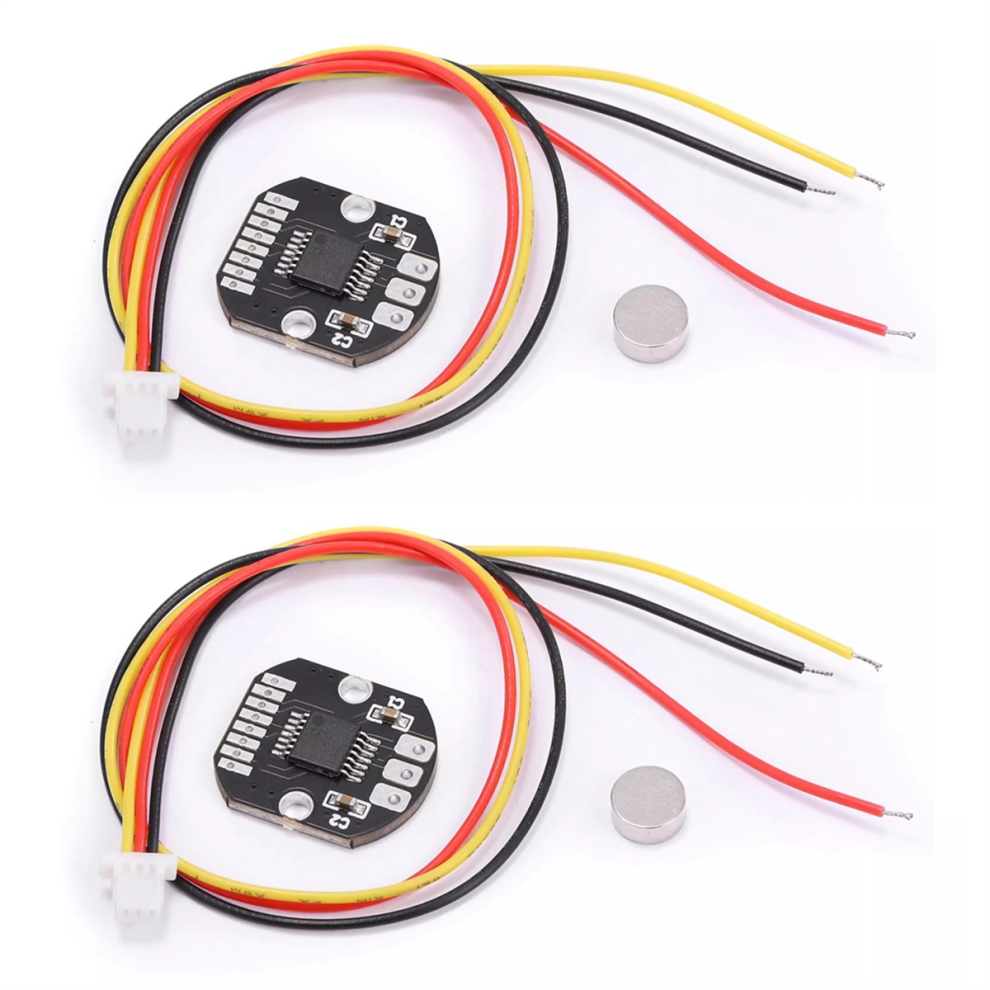

Conținutul pachetului:
2 * Encoder magnetic
2 * cablu (Culoarea cablului este aleatorie, iar culoarea specificată nu este acceptată)
2 * Magnet

Doar conținutul pachetului de mai sus, alte produse nu sunt incluse.
Notă: Reflexia luminii și afișajele diferite pot face ca culoarea articolului din imagine să fie puțin diferită de cea reală. Eroarea de măsurare permisă este de +/- 1-3 cm.
