Antenă PCB integrată în modulul radar de localizare și urmărire

Descriere Antenă PCB integrată în modulul radar de localizare și urmărire

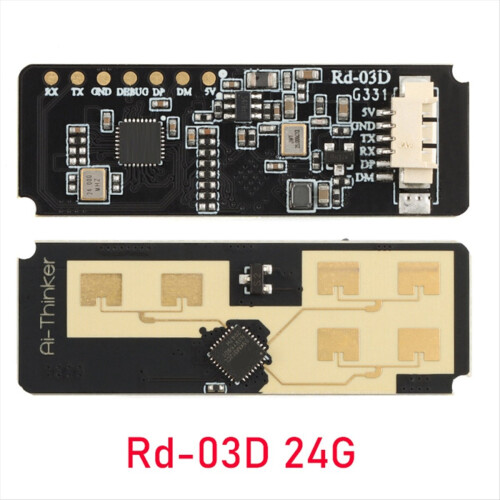

Rd-03D este un modul radar echipat cu cipul S5KM312CL de la Silicon Microelectronics. S5KM312CL este un senzor SoC cu microcontroler integrat, bazat pe tehnologia transceiver-ului radar FMCW. Acesta funcționează în banda K de 24 GHz cu o lățime de bandă maximă de 0,25 GHz.
Acest modul utilizează tehnologia avansată de procesare a semnalului proprietară a formei de undă FMCW și a cipului din seria S5, combinată cu procesarea semnalului radar proprietar al MCU și algoritmul inteligent de poziționare și urmărire încorporat, pentru a detecta mai multe ținte într-o zonă desemnată și a raporta rezultatele în timp real. Utilizatorii pot dezvolta rapid produse de urmărire a direcționării corespunzătoare.
Modulul Rd-03D detectează cu precizie starea de mișcare a corpului uman și a zonei.
Este echipat cu un algoritm inteligent pentru a realiza recunoașterea și urmărirea traiectoriei mișcării și poate măsura viteza și distanța țintelor din zonă.
Viteza de recunoaștere este mai rapidă, iar consumul de energie este mai mic. Modulul poate fi configurat rapid și este potrivit pentru spații publicitare.

Acesta poate distinge inteligent corpul uman în mișcare, micro-mișcare și nemișcare și poate controla comutatorul echipamentului. Acest modul are o bună rezistență la interferențe externe și nu este afectat de semnale wireless precum WIFI.
Pachet: Conector standard 1*4P-1.25mm
Dimensiune: 15.0 x 44.0(0.2)mm

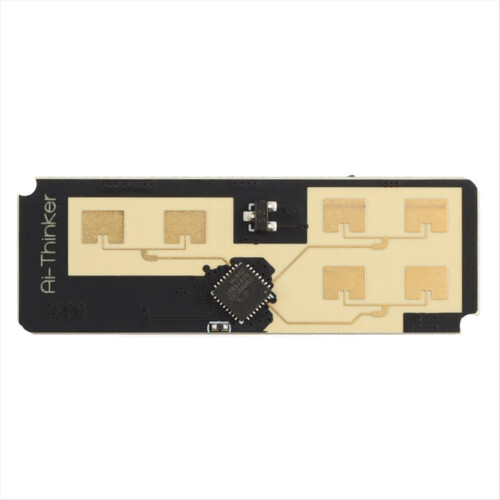

Antenă: antenă PCB integrată
Frecvență: 24G ~24.25GHz
Temperatură de funcționare: -40 ~ 85
Temperatură de depozitare: -40 ~ 125, Sub 90%RH
Alimentare: Tensiune de alimentare 5V, curent de alimentare 200mA
Interfață UART: Rată UART implicită 256000 bps
Culoare: Negru
Material: PC+metal

Conținut pachet:
1 x Modul

Doar conținutul pachetului de mai sus, alte produse nu sunt incluse.
Notă: Reflexia luminii Și afișaje diferite pot face ca culoarea articolului din imagine să fie puțin diferită de cea reală. Eroarea de măsurare permisă este de +/- 1-3 cm.
