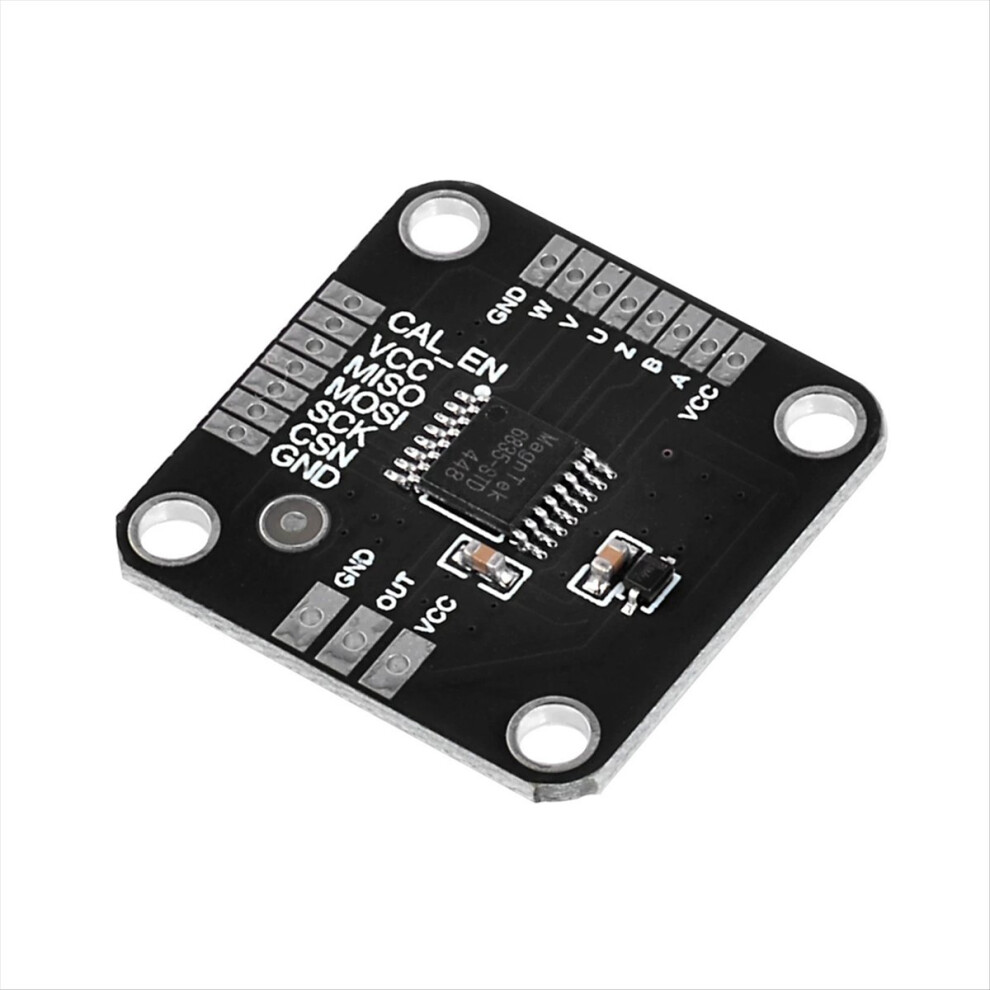

Modul encoder magnetic MT6835 pe 21 de biți pentru AS5048 B

Descriere Modul encoder magnetic MT6835 pe 21 de biți pentru AS5048 B

Cipul MT6835 este un circuit integrat de codificare magnetică a unghiului de a patra generație, o versiune îmbunătățită a MT6825, bazat pe magnetorezistiv anizotrop. Tehnologia (prescurtată ) și tehnologia proprie de procesare a semnalului au permis măsurarea unghiului absolut de la 0 la 360.
Acest cip este format dintr-o pereche de punți Wheatstone și un circuit ASIC de procesare a semnalului. Pe măsură ce câmpul magnetic paralel cu cipul se rotește, cipul poate emite semnale de unghi, cum ar fi ABZ/UVW și PWM. Utilizatorii pot citi, de asemenea, datele de unghi absolut pe 21 de biți din interiorul cipului prin interfața SPI care suportă o frecvență de ceas de până la 16 MHz.
Suportă o viteză maximă de rotație de 120.000 de rotații pe minut. Cipul MT6835 poate fi aplicat în diverse scenarii cu cerințe de viteză mare și control ridicat, cum ar fi controlul motorului pas cu pas în buclă închisă, servomotorul pe 2500 de linii și controlul servomotorului cu valoare absolută pe 17 biți etc.

Bazat pe tehnologie, oferă măsurarea unghiului absolut de la 0 la 360
Tensiune de funcționare: 3,3-5,0 V
Temperatură de funcționare: -40 până la 125
Valori tipice ale deviației de liniaritate Mai puțin de 0,5 (valoare din fabrică), valori tipice ale deviației de liniaritate Mai puțin de 0,07 (autocalibrare tipică), valori tipice ale deviației de liniaritate Mai puțin de 0,02 (autocalibrare tipică)
Întârzierea sistemului este de la 2 µs la 10 µs și poate suporta o viteză maximă de rotație de până la 120.000 de rotații pe minut
Oferă o interfață SPI standard pe 4 fire (cu un (frecvență maximă de 16MHz) pentru a citi date de unghi pe 21 de biți în interiorul cipului.
Ieșirea incrementală ABZ acceptă orice rezoluție de la 1 la 16384 de linii.
Ieșirea incrementală UVW acceptă orice pereche de la 1 la 16.
Oferă o ieșire PWM pe 12 biți.
Specificații: B: SPI+AB:16384.
Culoare: Negru.
Material: PCB.

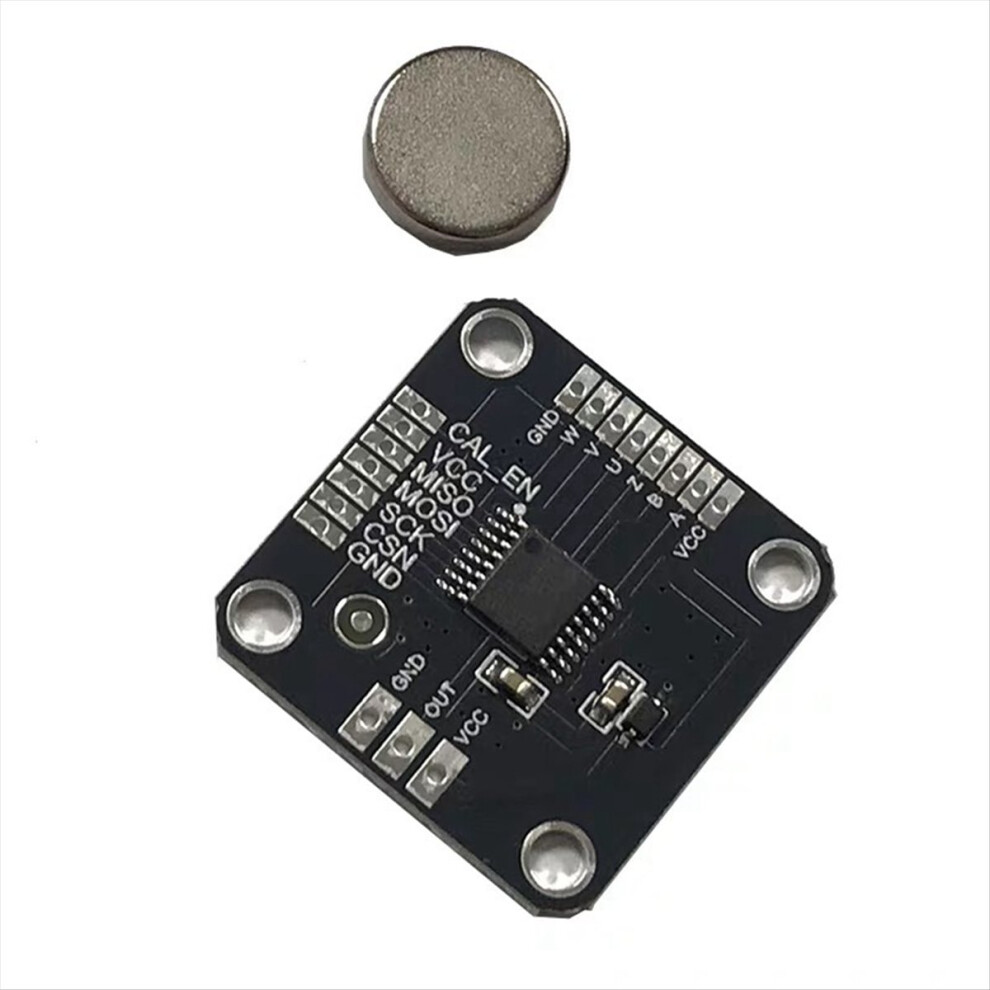

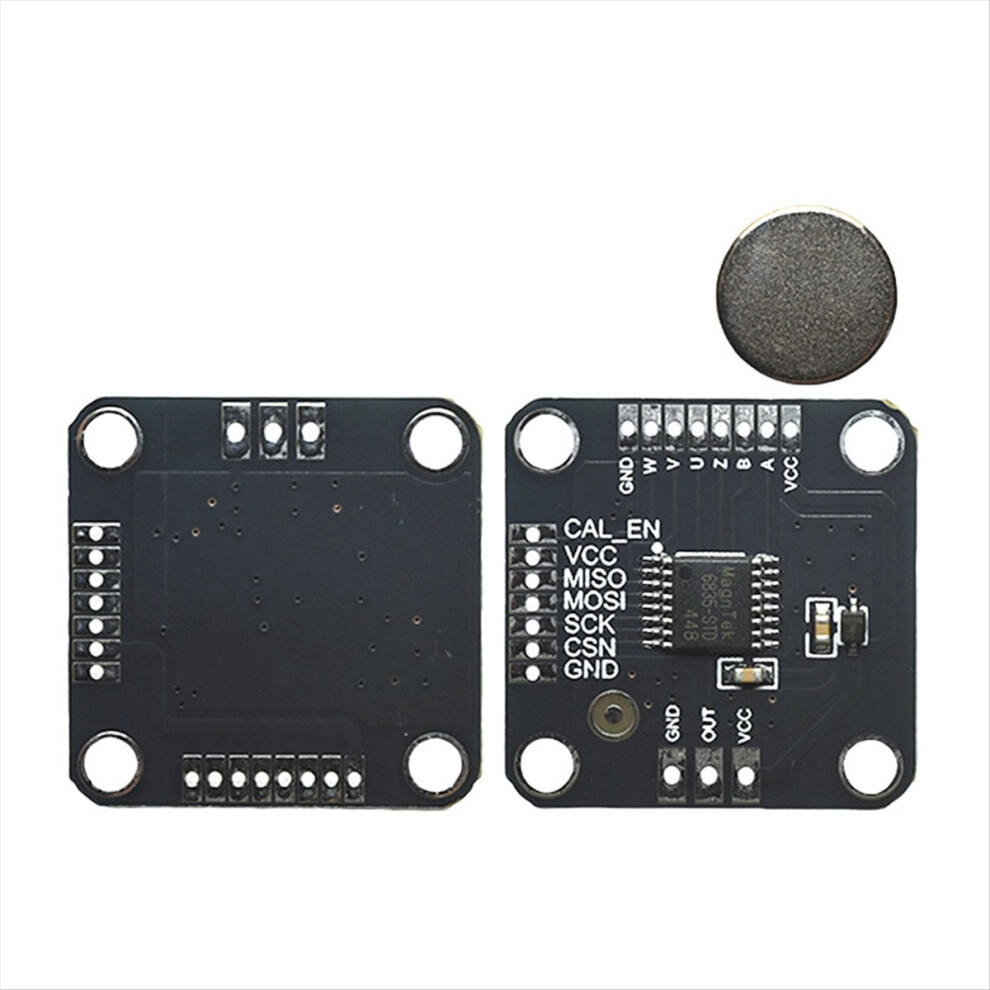

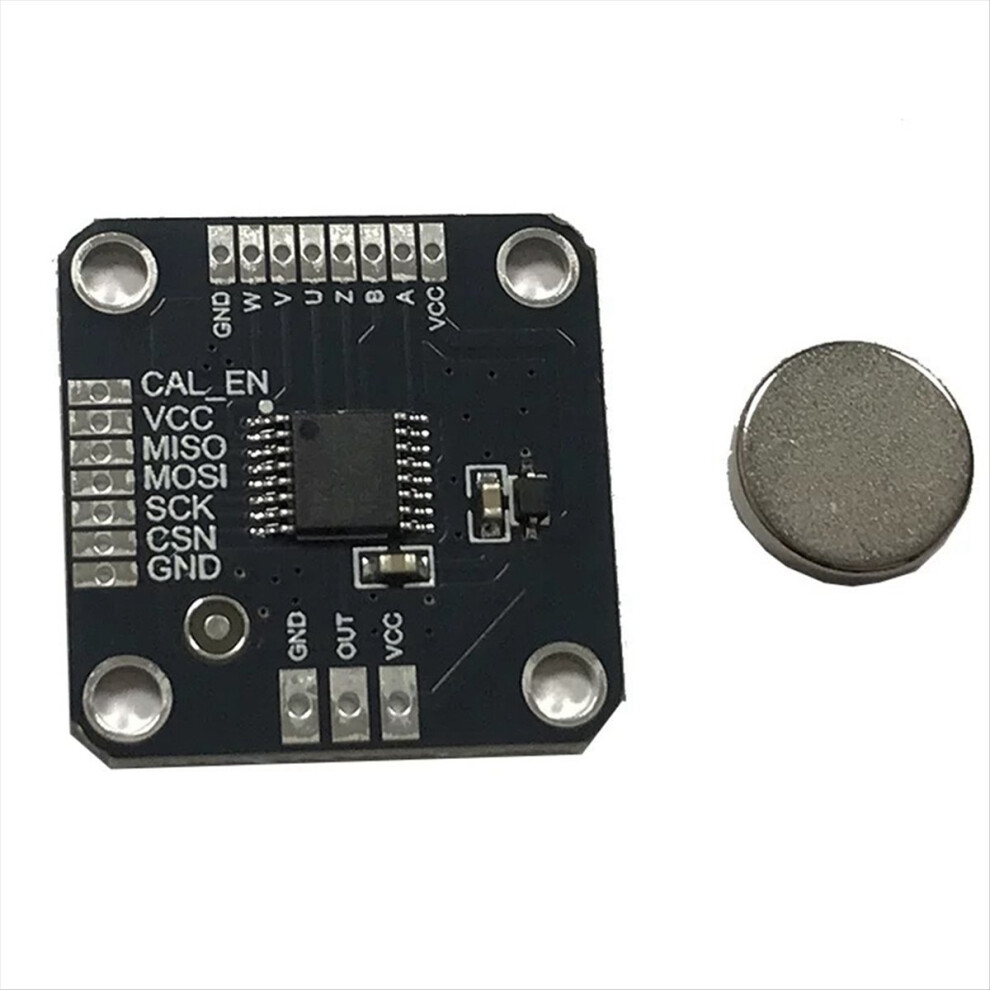

Conținutul pachetului:
1 * Encoder magnetic.
1 * Magnet.

Doar conținutul pachetului de mai sus, alte produse nu sunt incluse.
Notă: Reflexia luminii și afișajele diferite pot face ca culoarea articolului din imagine să fie puțin diferită de cea reală. Eroarea de măsurare permisă este de +/- 1-3cm.
