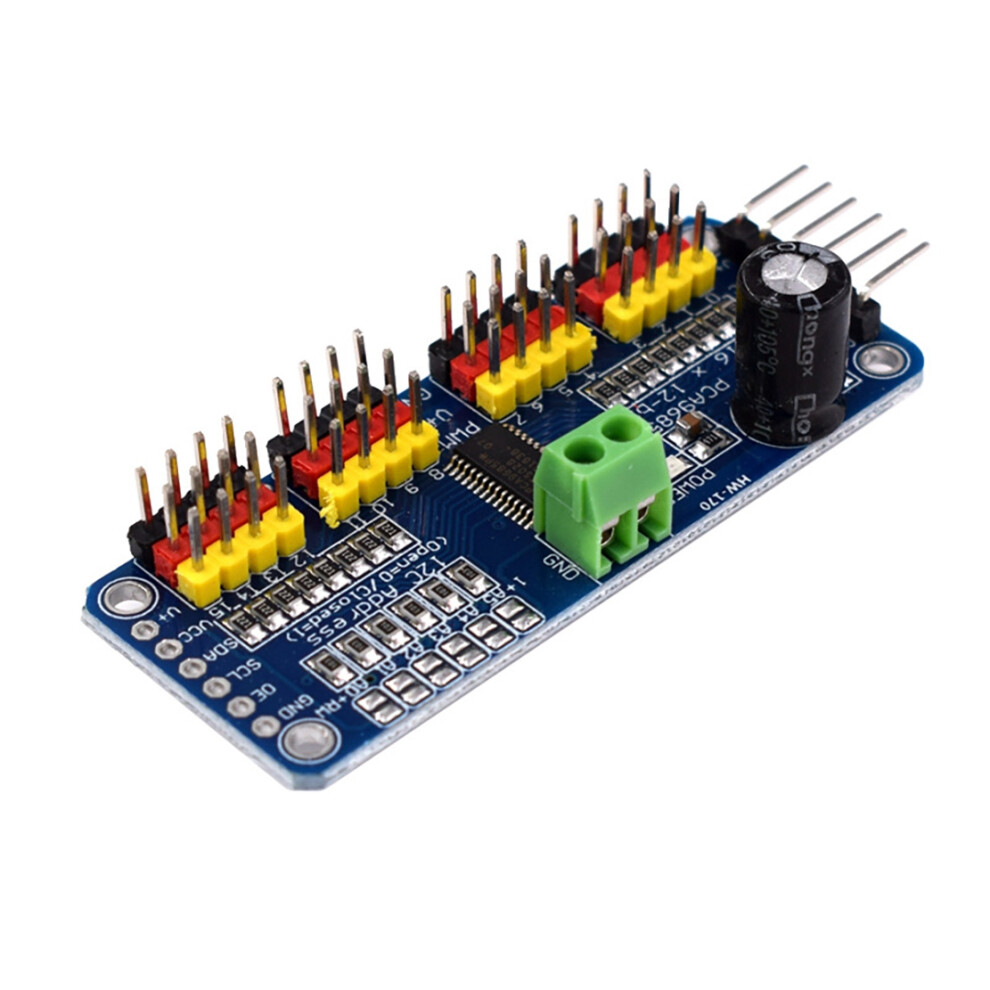

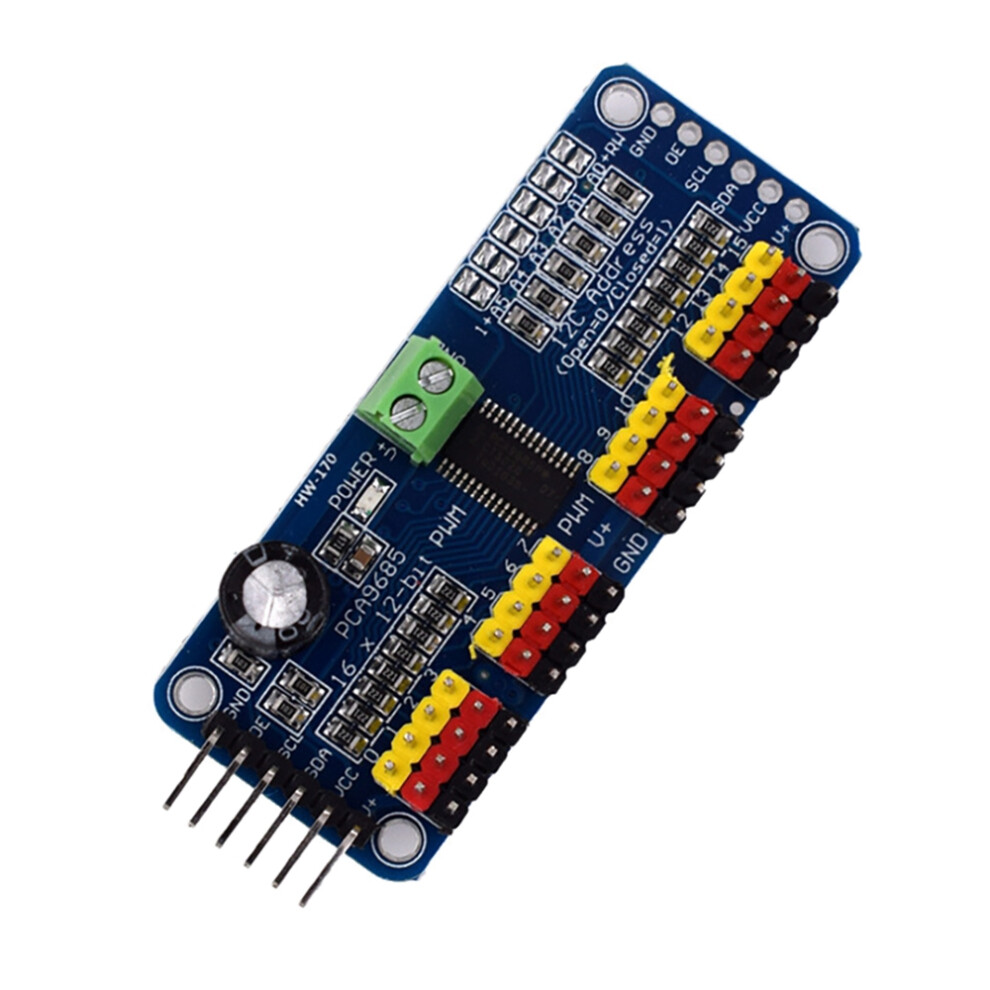

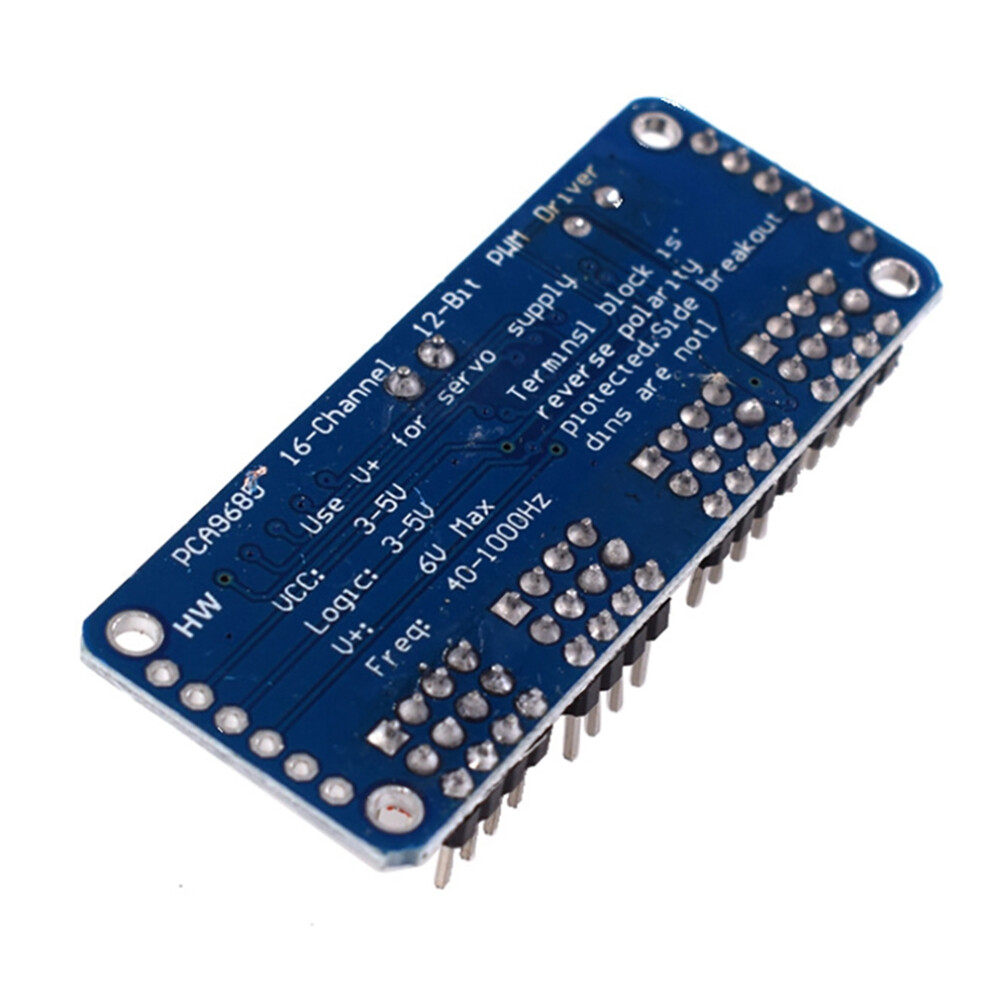

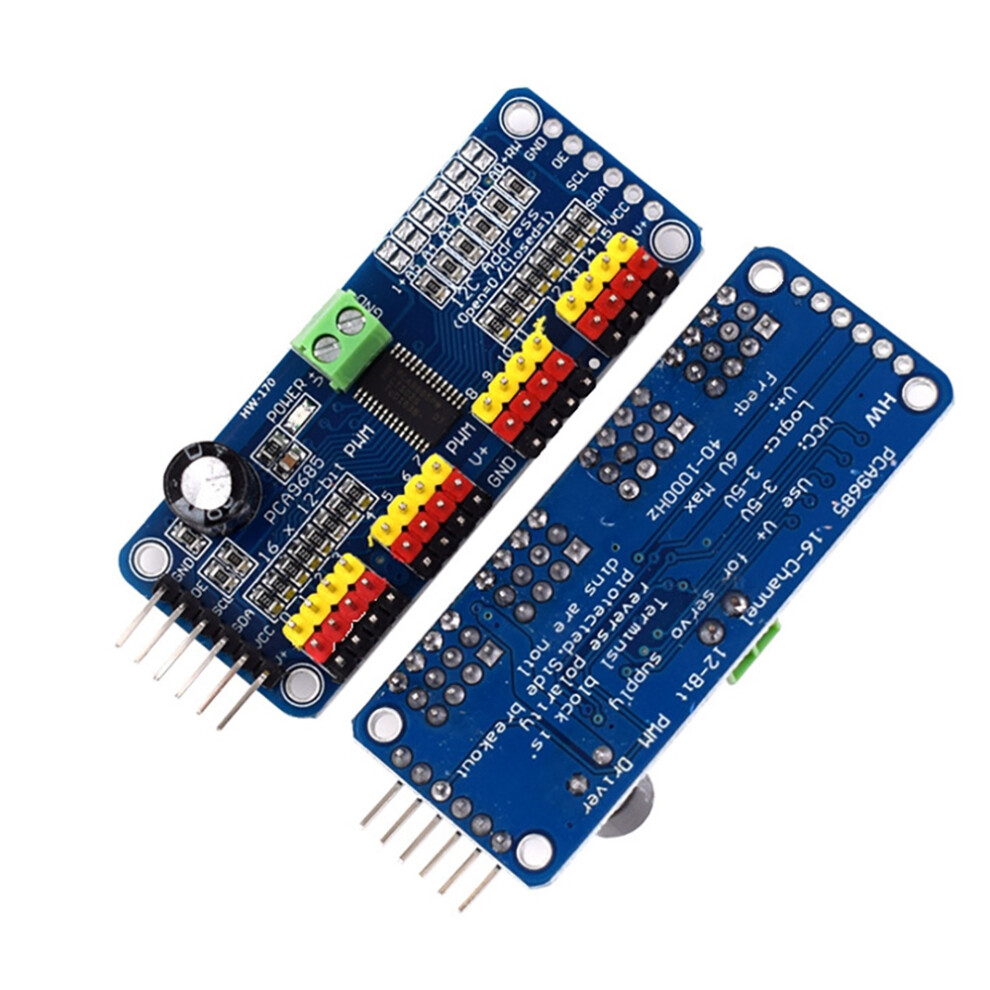

(170)16Ch PWM/Servo/Servo Driver Board Controller IIC PCA9685

(170)16Ch PWM/Servo/Servo Driver Board Controller IIC PCA9685 Beskrivning

Detta är en inbyggd PWM-drivrutin och en klocka som använder i2c-kommunikation. Detta innebär att detta kommer att skilja sig mycket från TLC5940-serien. Du behöver inte ständigt skicka signaler för att ockupera din mikrokontroller!
Den är 5V-kompatibel, vilket innebär att du också kan styra den med en 3,3V-mikrokontroller och säkert köra den till 6V-utgången (3,4+ positiv spänning är också ok när du vill styra de vita eller blå lysdioderna)
De 6 adressvalsstiften gör att du kan koppla upp 62 drivrutiner på en enda i2c-buss, för totalt 992 PWM-utgångar. det skulle vara en mycket stor resurs.
Om 1,6Khz justerbar frekvens PWM-utgång
Redo att mata ut 12-bitars upplösning för stegmotorer, vilket innebär 4us upplösning vid 60Hz uppdateringshastighet

Konfigurerbar push-pull eller öppen kretsutgång
Output aktiveringsstift inaktiverar snabbt alla utgångar
PCA9685-chippet är inlindat i mitten av det lilla kortet
Strömingångsterminal
Grön strömindikator
Det är bekvämt för dig att sätta in 16 servomotorer åt gången i 4 uppsättningar 3-stiftskontakter (servomotorns kontakt är något bredare än 0,1 tum, så du kan sätta 4 par 0,1 tums kontakter)
Ingångsskydd för omvänd polaritet på plint
Kaskaddesign
Sätt en stor kondensator på V+-ledningen (du kommer att behöva den i vissa fall) den perifera inspänningen beror på denna 10V1000uf kondensator
Sätt ett 220 ohm seriemotstånd på alla PWM-utgångsledningar för att skydda dem och enkelt driva LED.
Färg: blå
Material: PCB
Storlek: 60x25mm

Paketets innehåll:
1 * Servo-drivrutinskort
