3X DSO138Mini Digital Oscilloscope Kit DIY Learning Pocket-Size DSO138 Upgrade(Reservdelar)

3X DSO138Mini Digital Oscilloscope Kit DIY Learning Pocket-Size DSO138 Upgrade(Reservdelar) Beskrivning

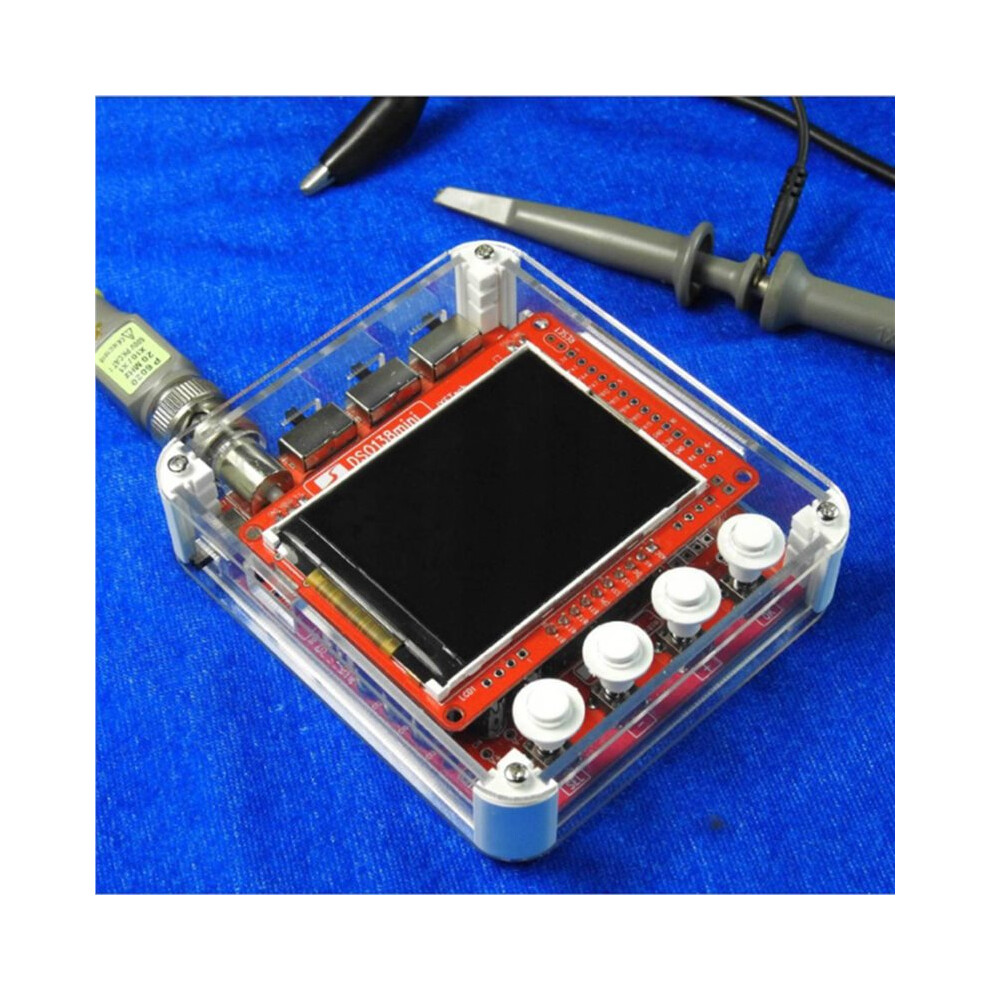

DSO138mini ger följande förbättringar: 1. Bättre struktur och mindre storlek
2. USB- eller batteridriven. 3. Extern triggeringång.
4. Seriell utmatning av vågformsdata. 5. universell styrenhet.

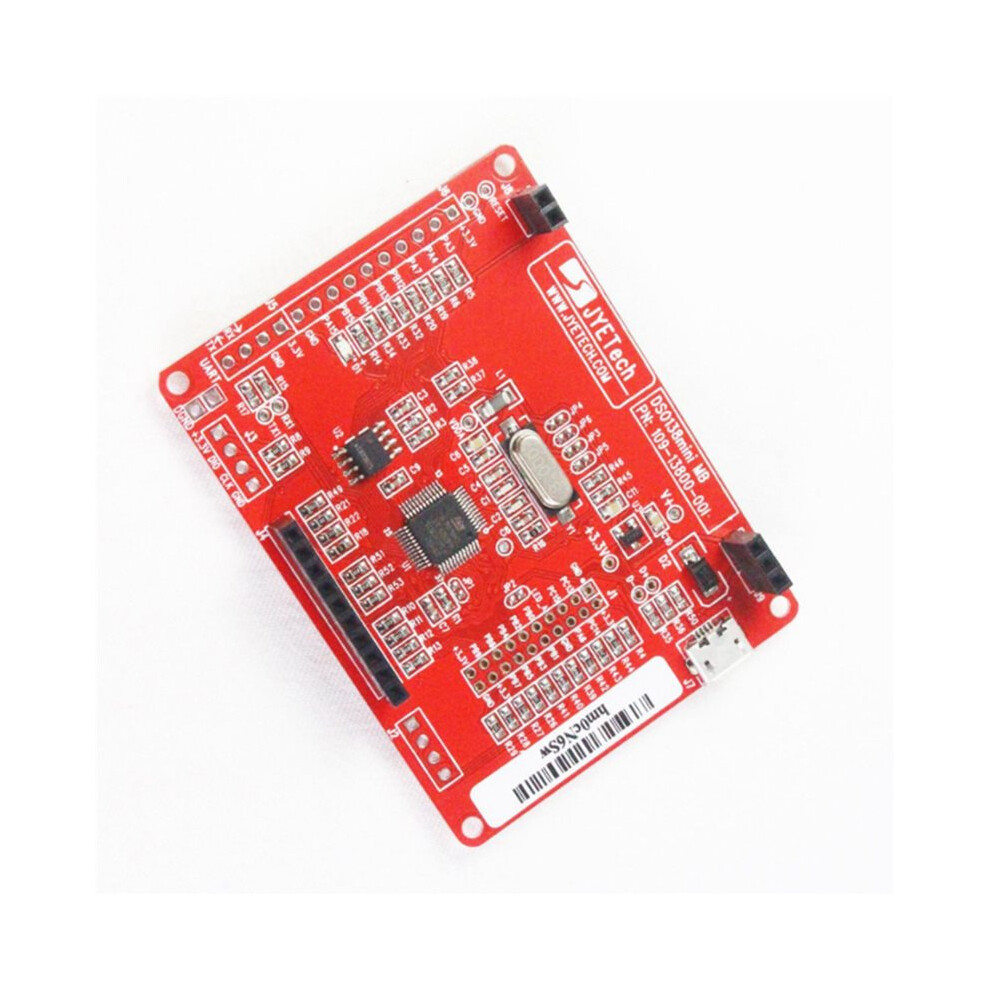

DSO138mini gör att MCU och LCD stannar i ett kretskort för att undvika problematiska stift-header-anslutningar som användes i DSO138. Detta ökar inte bara produktens tillförlitlighet utan gör det också möjligt för huvudkortet att bli en flexibel universalstyrenhet.
DSO138minis trigger kan fungera tillförlitligt under 10us och 20us tidsbasinställningar. Vågformsdata kan matas ut via serieporten och data kan enkelt visas på PC med hjälp av annan programvara som Gnuplot. Detta foto visar samma vågform som visas på PC med Gnuplot.

Specifikation:
De viktigaste egenskaperna hos DSO138
Samplingsfrekvens: 1 Msps max
Inbyggd 1KHz/3,3V testsignal
Waveform freeze (HOLD) funktion tillgänglig
Spara/återkalla vågform
Serial waveform data output
Vertikal:
Antal kanal: 1
Analog bandbredd: 0 - 200KHz
Känslighet: 10mV/Div - 5V/Div
Känslighetsfel: mindre än 5 %
Upplösning: 12-bitars
Ingångsimpedans: 1M ohm
Maximal ingångsspänning: 50Vpk
Koppling: , AC, GND
Horisontell:
Max samplingsfrekvens i realtid: 1 Msps
Tidsbas: 10us/Div - 500s/Div
Rekordslängd: 1024 poäng
Trigger:
Triggerlägen: Auto, Normal, Single
Triggertyper: Stigande/fallande kant
Triggerposition: 1/2 av buffertstorleken fast
Skärm: 2,4-tums TFT-LCD i färg med 320 x 240 upplösning
Strömförsörjning: 3,5V - 6V
Matningsström: 120mA@5V
Fysiska mått: 7 x 8 cm/2,76 x 3,15 tum
Typ: Reservdelar
Färg: Röd
Material: plast

Paketets innehåll:

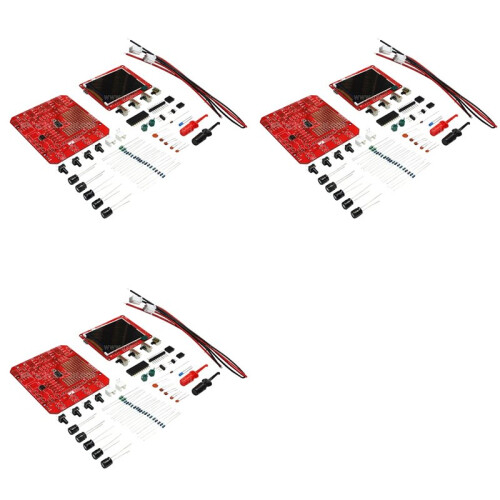

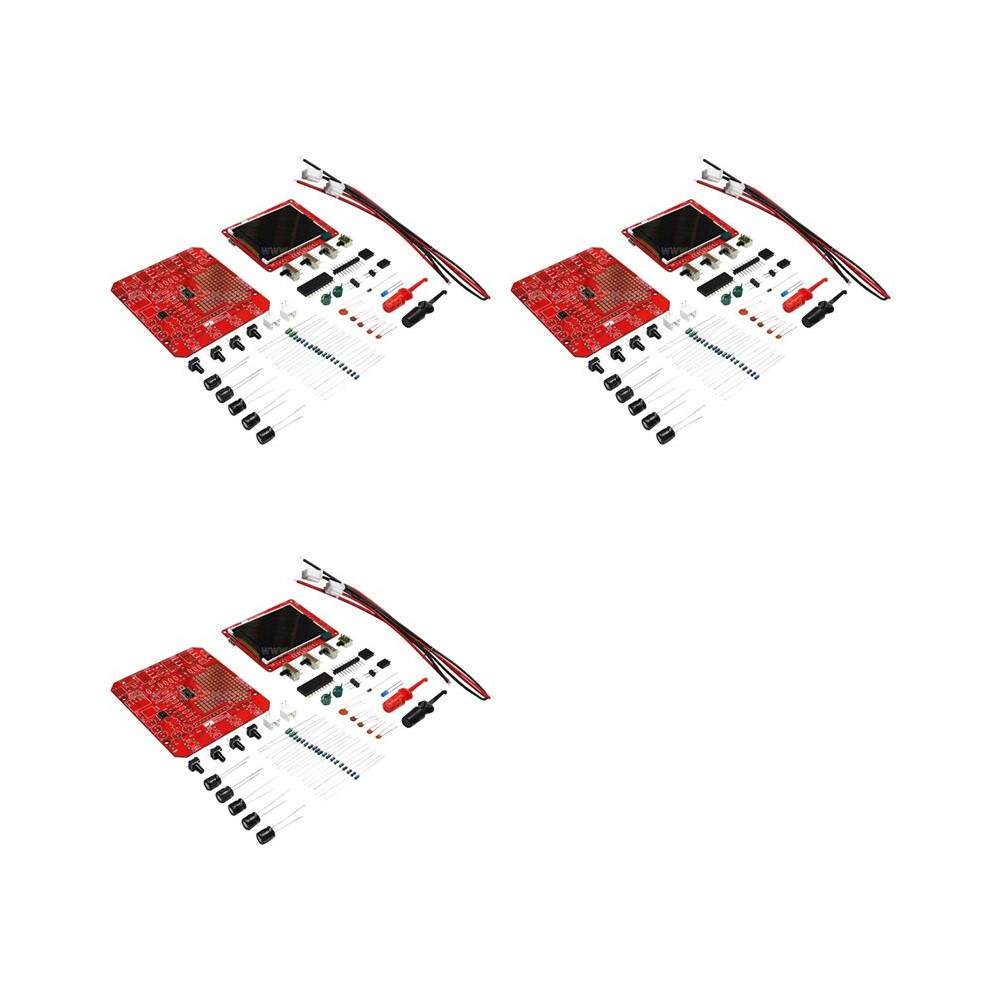

3 set x DSO138mini oscilloskopsats
