DC-DC DC-AC Ren sinusvågsinvertergenerator SPWM Boost-drivkort

DC-DC DC-AC Ren sinusvågsinvertergenerator SPWM Boost-drivkort Beskrivning

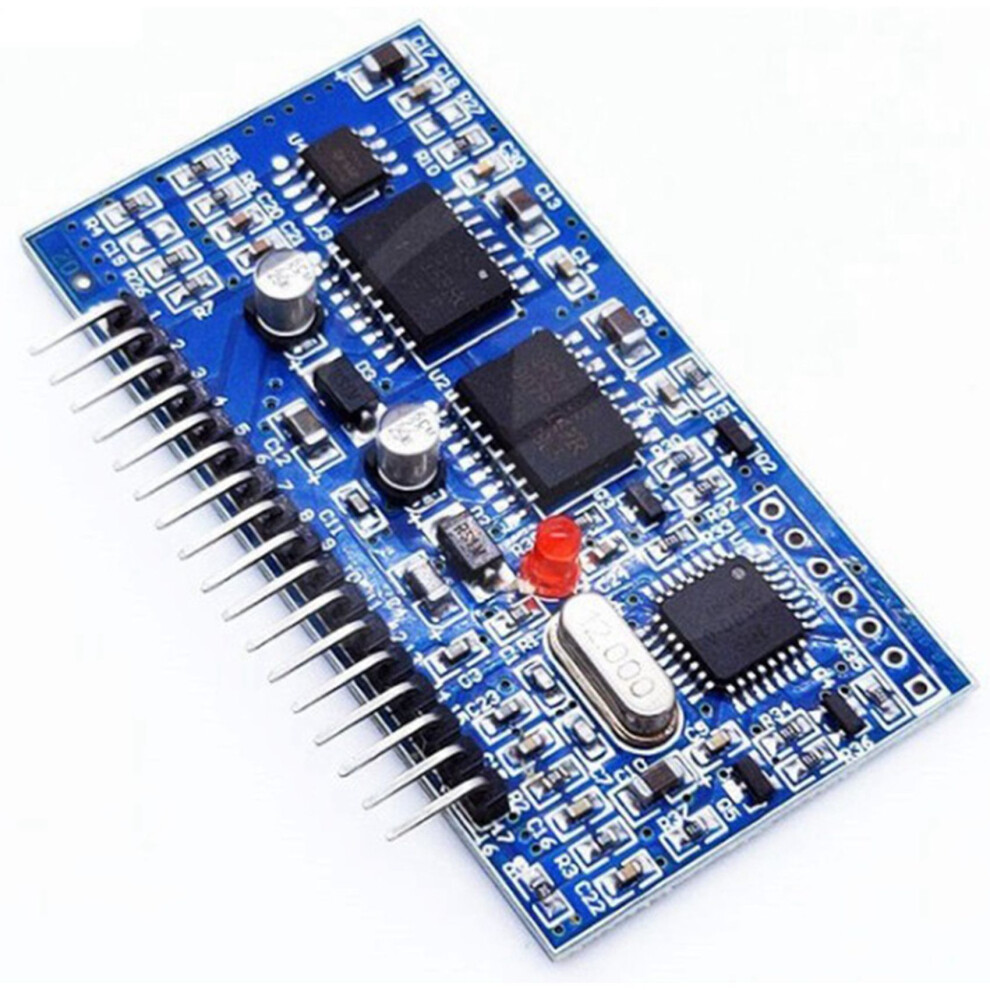

EG8010 är ett digitalt chip med ren sinusvågsinverterare och mycket bra funktion, med egen dödtidskontroll för att styra generatorn. Chipet används i tvåstegs DC-DC-AC-effektomvandlingsstrukturer eller enstegs DC-AC-frekvenstransformatorer med Boost-arkitektur. Det använder en extern 12 MHz kristalloscillator för att uppnå hög precision och mycket liten harmonisk distorsion. 50 Hz eller 60 Hz ren sinusvågsinverterare ASIC.
Chipet använder CMOS-teknik, intern integration av SPWM-sinusgeneratorer, dödtidskontrollkrets, multiplikatorfaktorområde, mjukstartskrets, skyddskrets, RS232 seriellt kommunikationsgränssnitt och en seriell LCD-drivmodul med 1602 funktioner.
Funktioner: - 5 V enkel strömförsörjning - Stiftinställning, fyra typer av ren sinusvågsutgångsfrekvenser: fast frekvens 50 Hz ren sinusvåg; 60 Hz fast frekvens ren sinusvåg; 0-100 Hz ren sinusvåg, frekvensen är justerbar; 0-400 Hz ren sinusvågfrekvens är justerbar.
Unipolär och bipolär modulering - Levereras med dödbandskontroll, pininställning 4 dödtider: 300 nS dödtid; 500 nS dödtid; 1,0 uS dödtid; 1,5 uS dödtid - Extern 12 MHz kristalloscillator - PWM-bärfrekvens 23,4 kHz - Spänning, ström, realtidstemperaturåterkoppling

Överspänning, underspänning, överström och överhettningsskydd - Mjukstartläge, pininställning av svarstid på 1 S
Seriell kommunikation för att ställa in utspänning, frekvens och andra parametrar Extern
Extern serieport 128 x 32 LCD-modul 1602 visar växelriktarens spänning, frekvens, temperatur och elektriska ström samt annan information;
Tillämpningar: - Enfas ren sinusvågväxelriktare - PV-växelriktare - Vindkraftväxelriktare - Avbrottsfri strömförsörjning UPS-system - Digitalt generatorsystem - IF-ström - Enfas motorvarvtalsregulator - Enfasväxelriktare - Sinusvågsdimmer - Sinusvågsregulator -

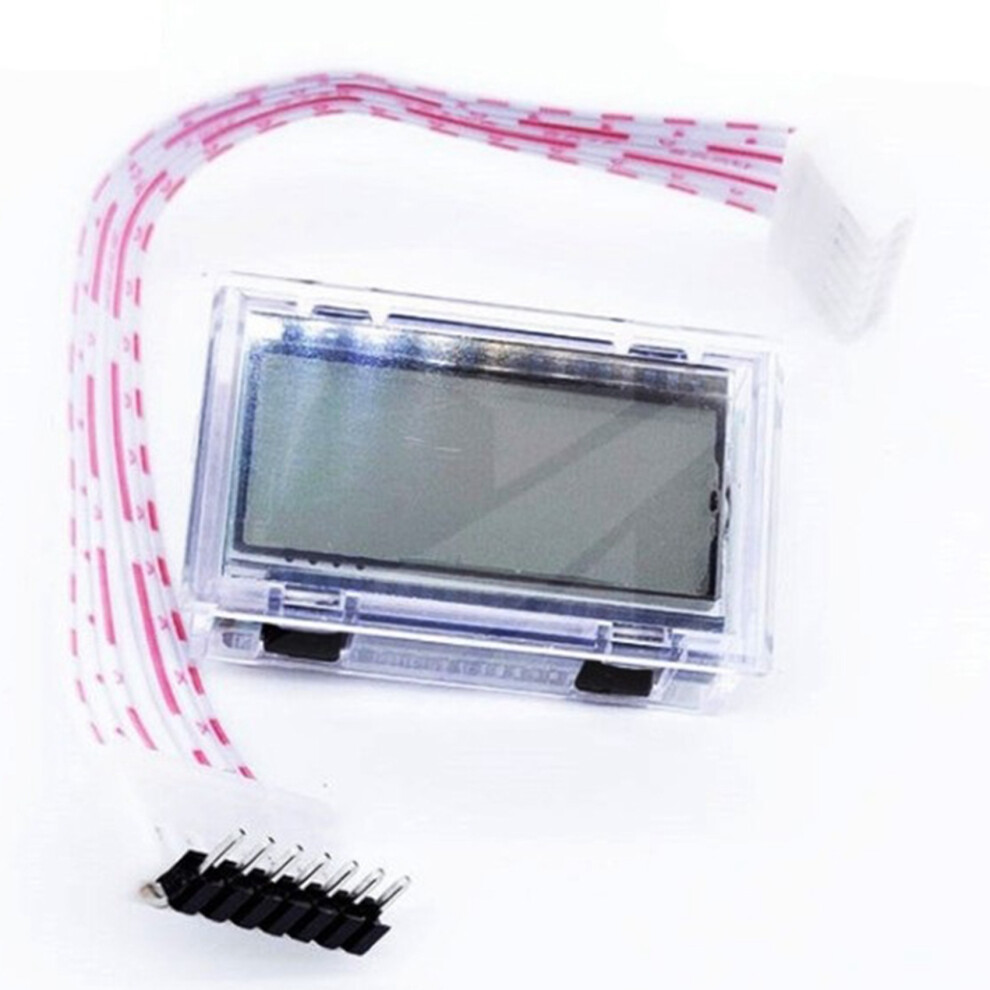

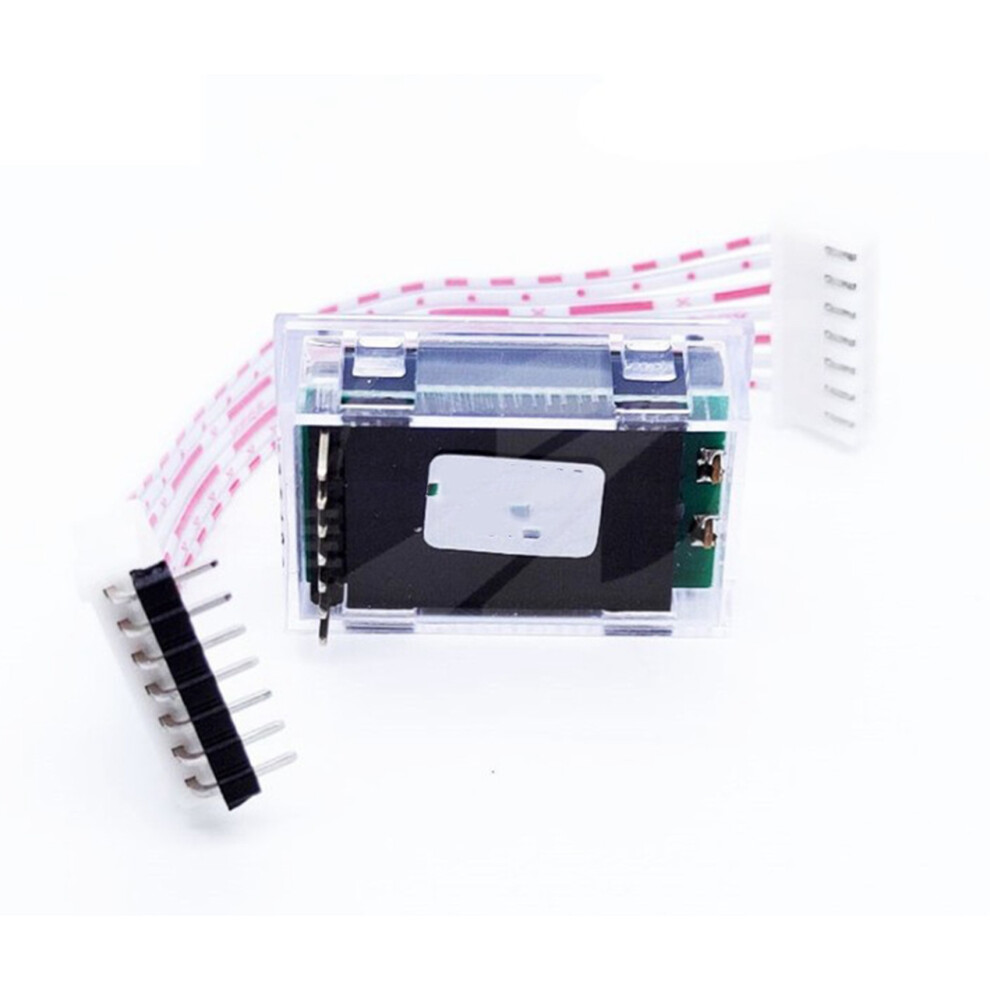

Sinusvågsgenerator LCD-beskrivning: Observera: LCD-skärmen innehåller ingen kabel. Vid användning av LCD-skärmen måste EGS002-drivkort och LCD-kabel anslutas med skärmad kabel, annars kan växelriktaren utsättas för högspänning och högström. störa driften
Typ: Spänningsregulator

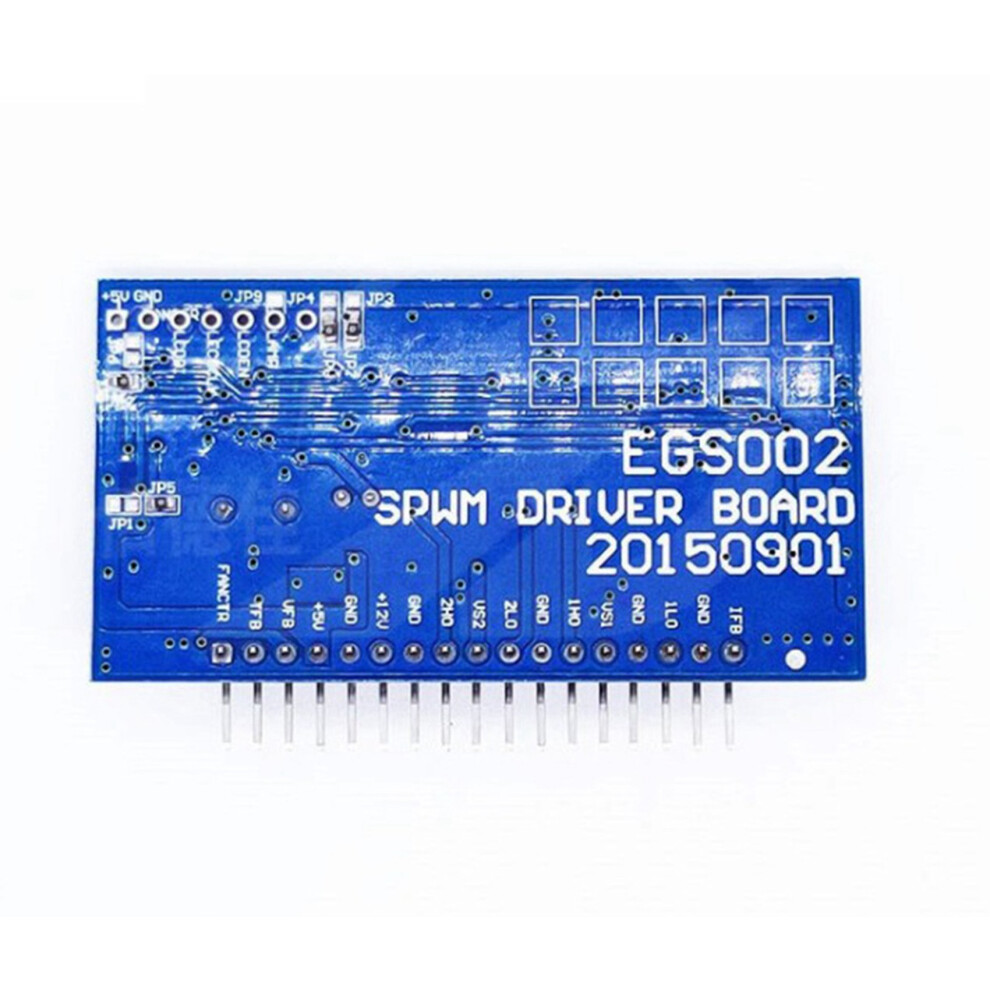

Modellnummer: EGS002
Användningsområde: Dator
Matningsspänning: EG8010
färg: blå
material: plast

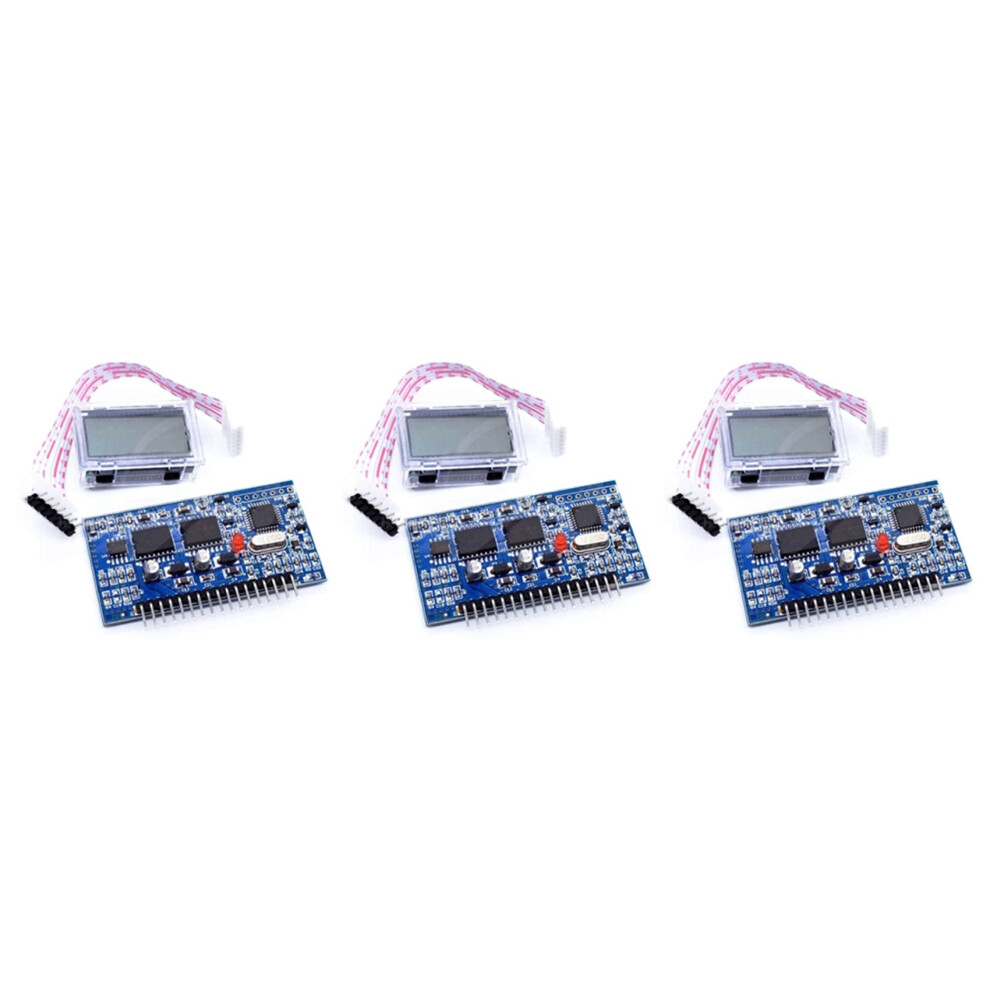

Paketinnehåll:
3 x Modul
3 x LCD

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på produkten på bilden skiljer sig något från den verkliga varan. Det tillåtna måttet är +/- 1-3 cm.
