Enkelbandsfilter Kristallfilter SSB CW-filter

Enkelbandsfilter Kristallfilter SSB CW-filter Beskrivning

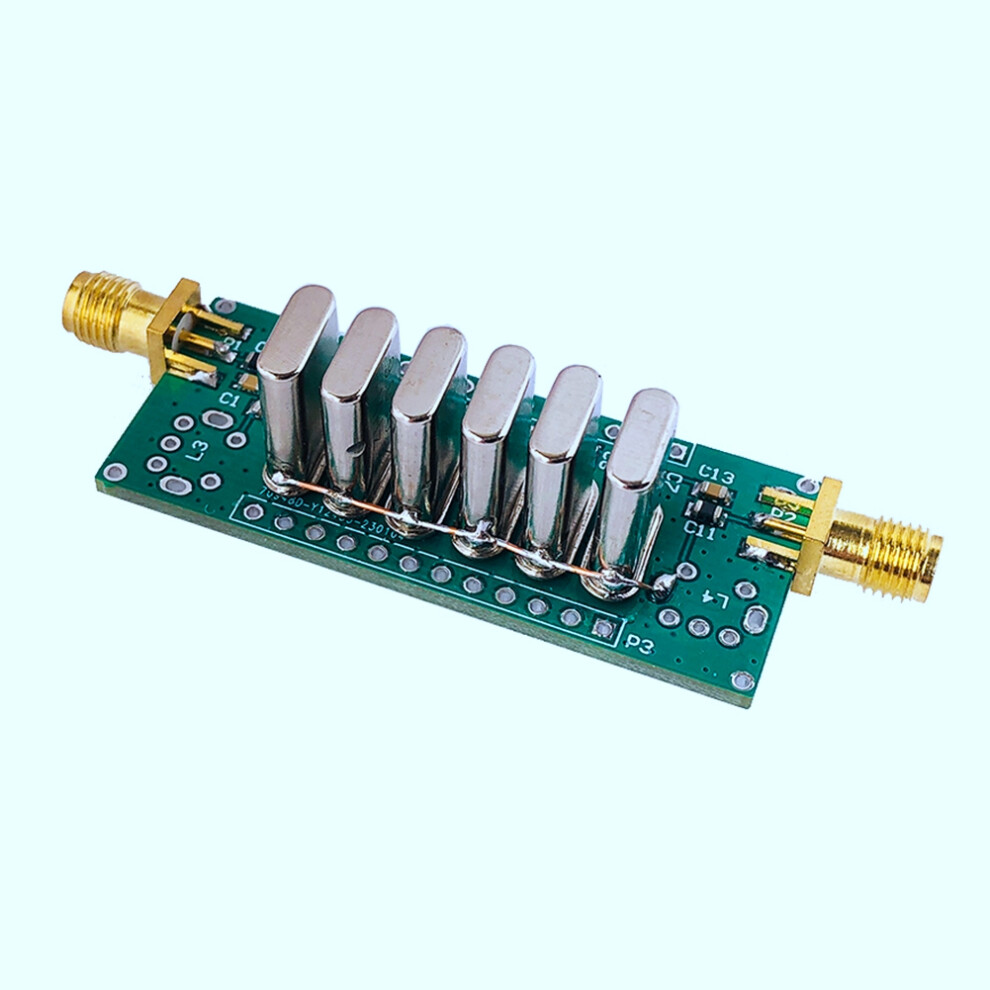

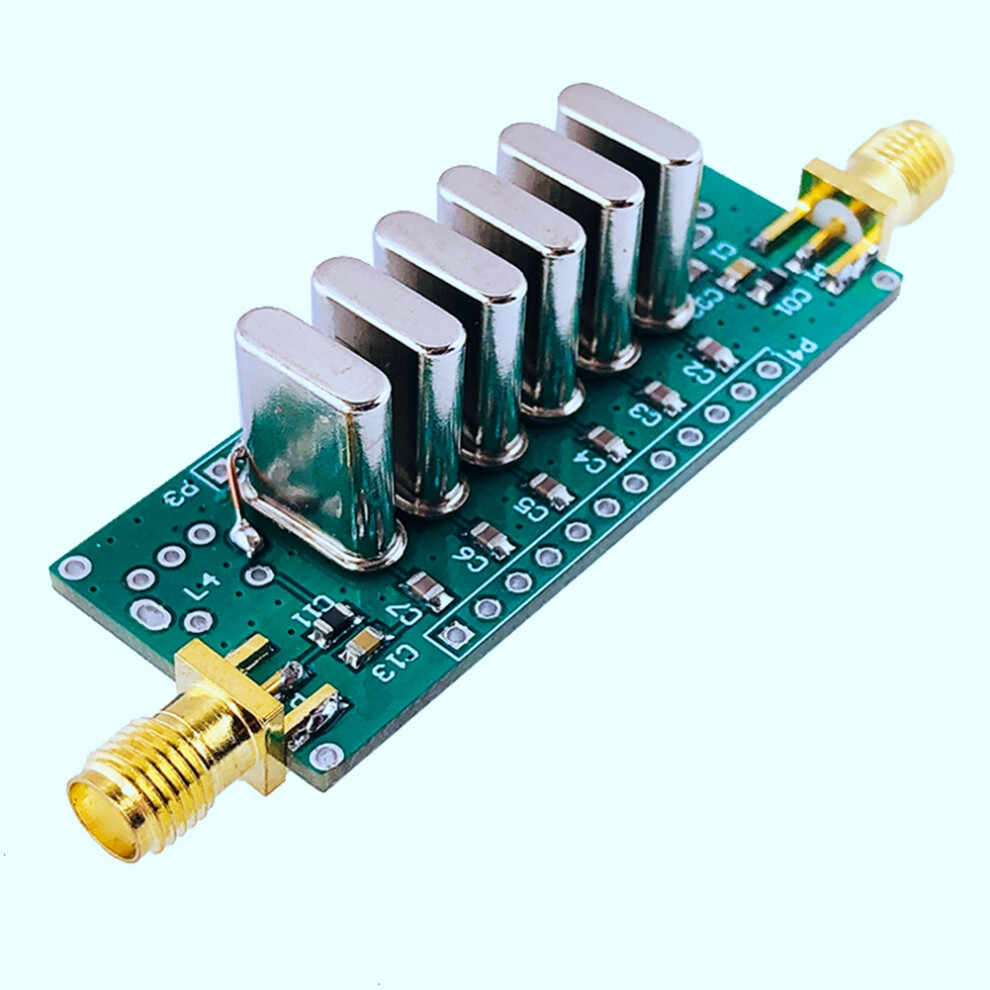

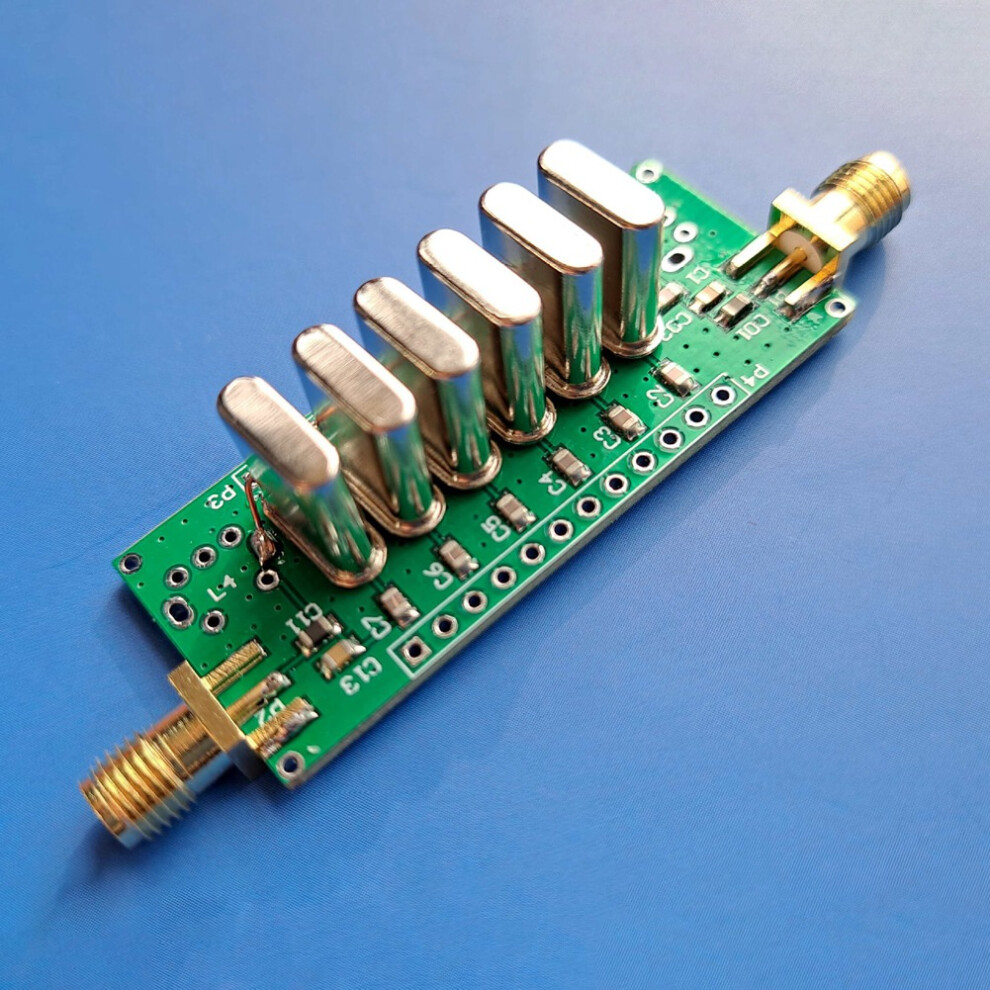

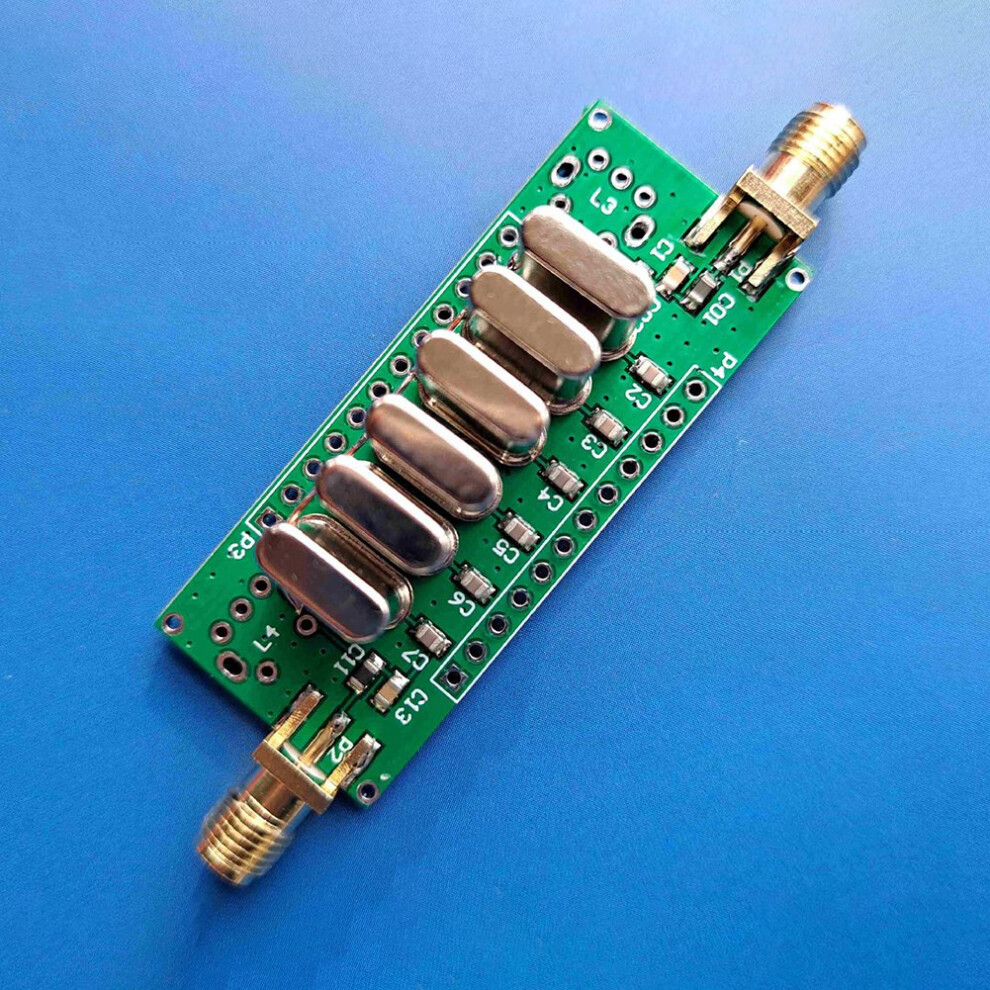

1. Enkelt sidband tillverkas med en kristallfrekvens på 9 MHz, och produktionsformen är av Cohn-typ. Cohn-filter är också en enkel sidbandskrets som är överenskommen med kretsar, enkel och praktisk effekt.
2. Produktion av enkel sidbandskretsar är en mycket kritisk del av produktionen. Olika tillverkare av olika partier av kristallparametrar varierar kraftigt. Helt enkelt beroende på den teoretiska beräkningen är filtrets produktion i grunden inte särskilt användbar, vilket också är en viktig orsak till att många aktörer misslyckas med att producera kretsen.
3. Om det finns ett skalärt eller vektornätverk med hög upplösning, görs det i grunden under teoretiska riktlinjer. Det är lättare att lyckas, men det kräver också många experiment och flera korrigeringar av parametrarna. Effekten av att göra med hjälp av instrumentet är dock fortfarande garanterad.

Parametrarna för detta 9M-tillstånd z är följande:
a. Mittfrekvensen är cirka 8,998 MHz;
b. Bandbredden är cirka -6 dB. 2,3 kHz;
c, Mittfrekvensförlusten är cirka -4,73 dB;
d, Avvisningsförhållandet är nära 100 dBc:
e, Filtret har använt en LC-impedansmatchningskrets för att göra impedansen i båda ändar till 50 ohm, utan LC-krets är impedansen i båda ändar cirka 120 ohm. Impedansen i båda ändar utan LC-krets är cirka 120 ohm.
Färg: Grön
Material: ABS

Förpackningens innehåll:
1 x Enkelt sidbandsfilter

Endast ovanstående förpackningsinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på produkten på bilden skiljer sig något från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
