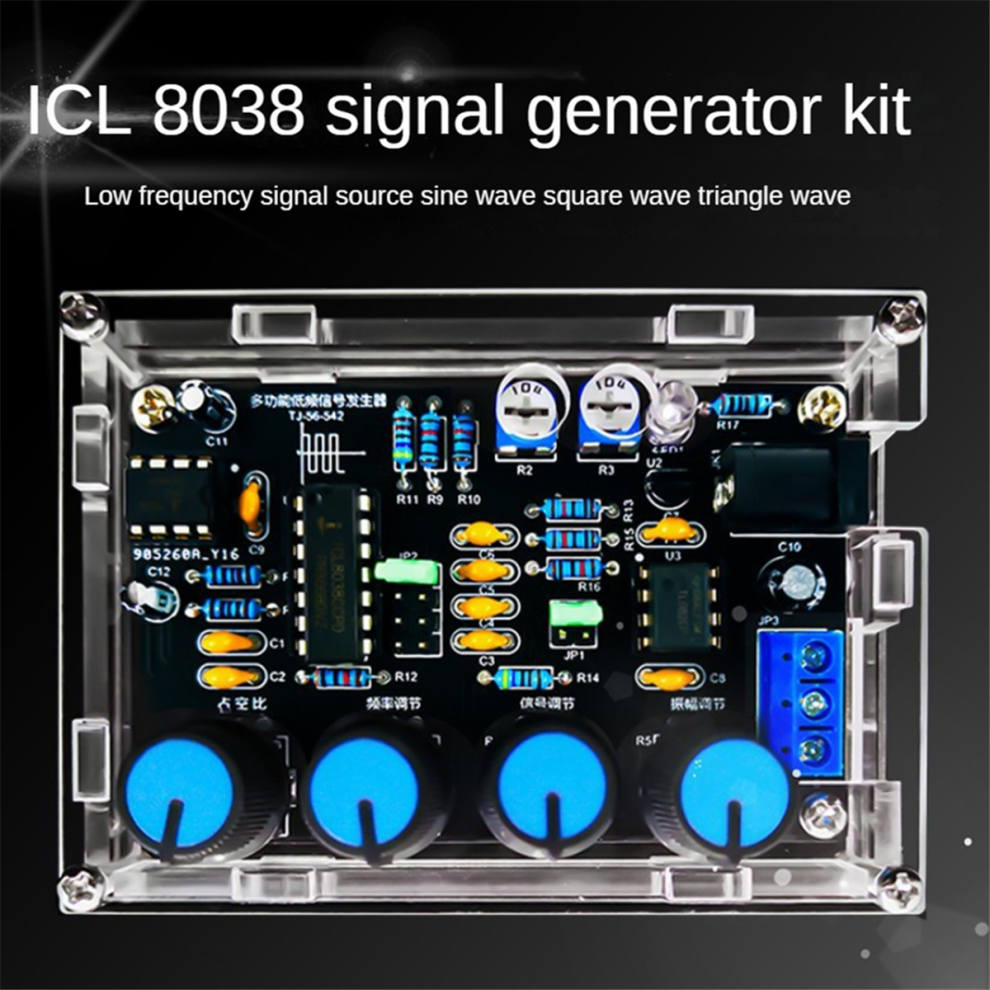

ICL8038 funktionsgenerator modulkit med kapsling

ICL8038 funktionsgenerator modulkit med kapsling Beskrivning

Med ICL8038 och en snabb operationsförstärkare, med högre noggrannhet; Den kan avge sinusvågor/triangulära vågor/fyrkantvågor samt framåtriktade och bakåtriktade sågtovs-vågor;
Frekvensområde: 5 Hz-400 kHz; Taktcykelområde: 2-95 % (justerbart);
Stöd för dubbla effektförstärkare utan kopplingskondensatorer, vilket minimerar förvrängning vid höga och låga frekvenser;
Justerbar frekvens och amplitud; Frekvensjustering har grov- och finjusteringsfunktioner; Alla är genomgående hål-komponenter, lätta att installera.
Olika batcher kan ha olika utseende, vilket inte påverkar användningen. Beroende på batchen kan färgerna på elektroniska komponenter/reglage med mera vara olika, vilket inte påverkar användningen.

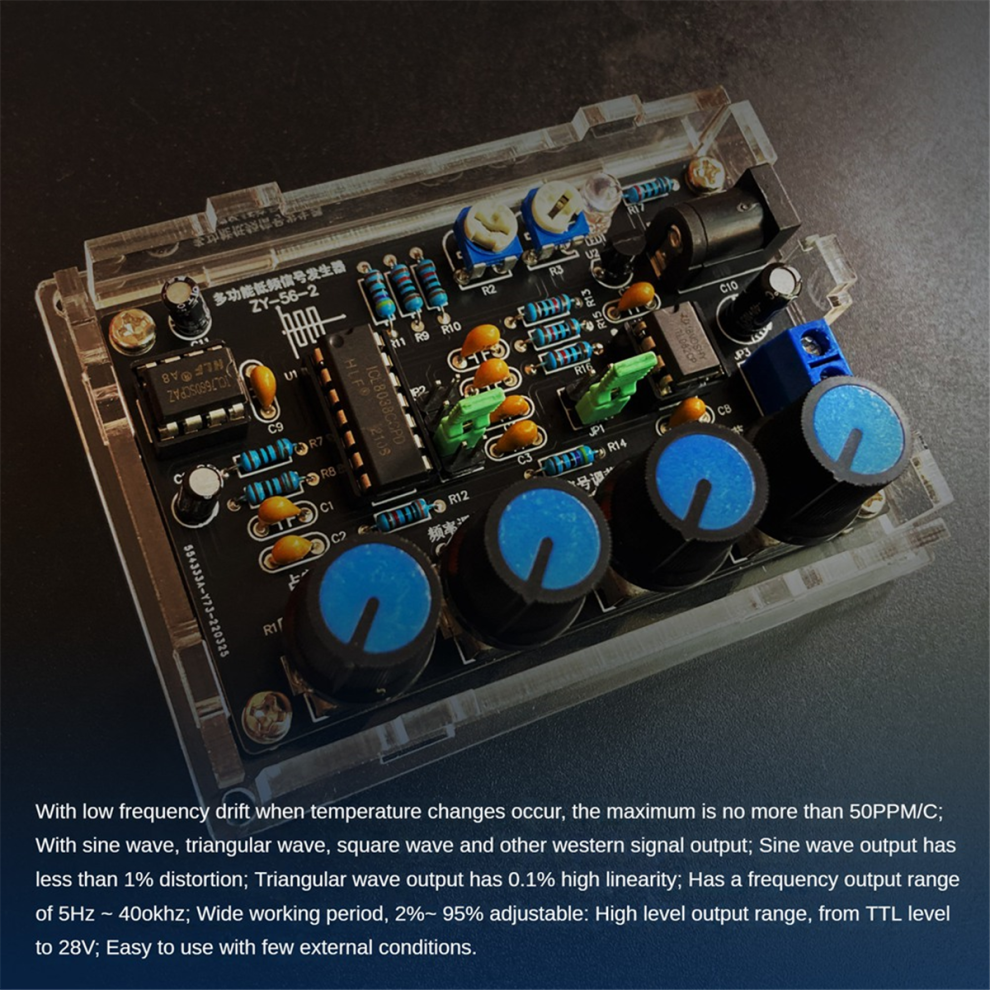

Parametrar:
Försörjningsspänning: 12 V-15 V
Frekvensområde: 5 Hz-400 kHz (justerbart)
Taktcykelområde: 2-95 % (justerbart)
Sinusvåg med låg distorsion: 1%
Låg temperaturdrift: 50 ppm/C
Triangulär våglinjäritet: 0,1%
DC-biasområde: 7,5 V-7,5 V
Utgångs amplitudområde: 0,1 Vpp-11 Vpp (arbetsspänning 12 V)
Gränssnittbeskrivning:
1) Utgång: rektangulär våg
2) SIN/TA: Utgång sinusvåg eller triangulär våg
3) GND: Jordning
4) Potentiometerfunktion:
1) Taktcykel: Justerar området för taktcykeln
2) Frekvensreglering: Justerar frekvensen
3) Signaljustering: DC-biasjustering av signalen
4) Amplitudjustering: amplitudmodulation av sinusvåg, triangulär våg och sågtoftvåg
Före köp-instruktioner:
Denna kit (lösa delar) är inte en färdig produkt och används endast för vetenskaplig forskning och experiment.
Denna uppsättning är inte lämplig för kunder som kräver färdiga produkter.
Montering och felsökning av kittet (lösa delar) kräver motsvarande kunskap och färdigheter.
Färg: Svart
Material: FR4 + elektroniska komponenter

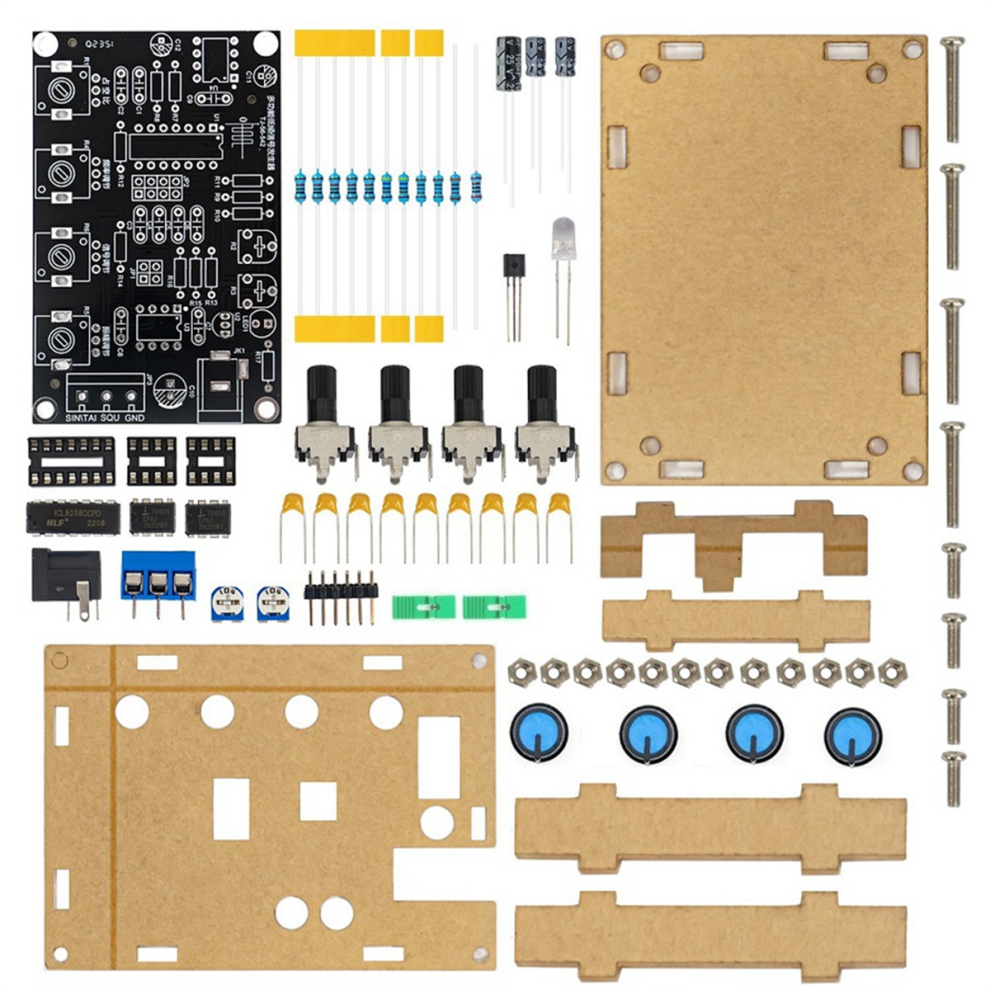

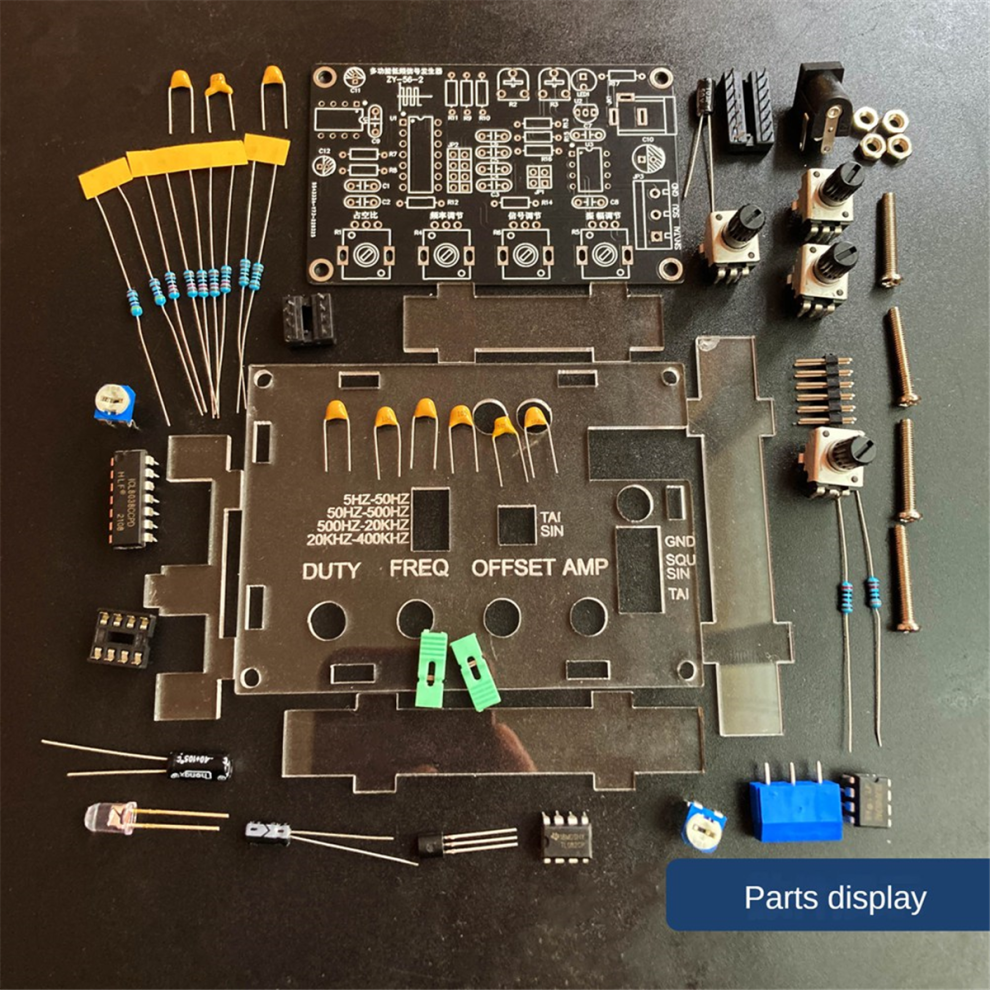

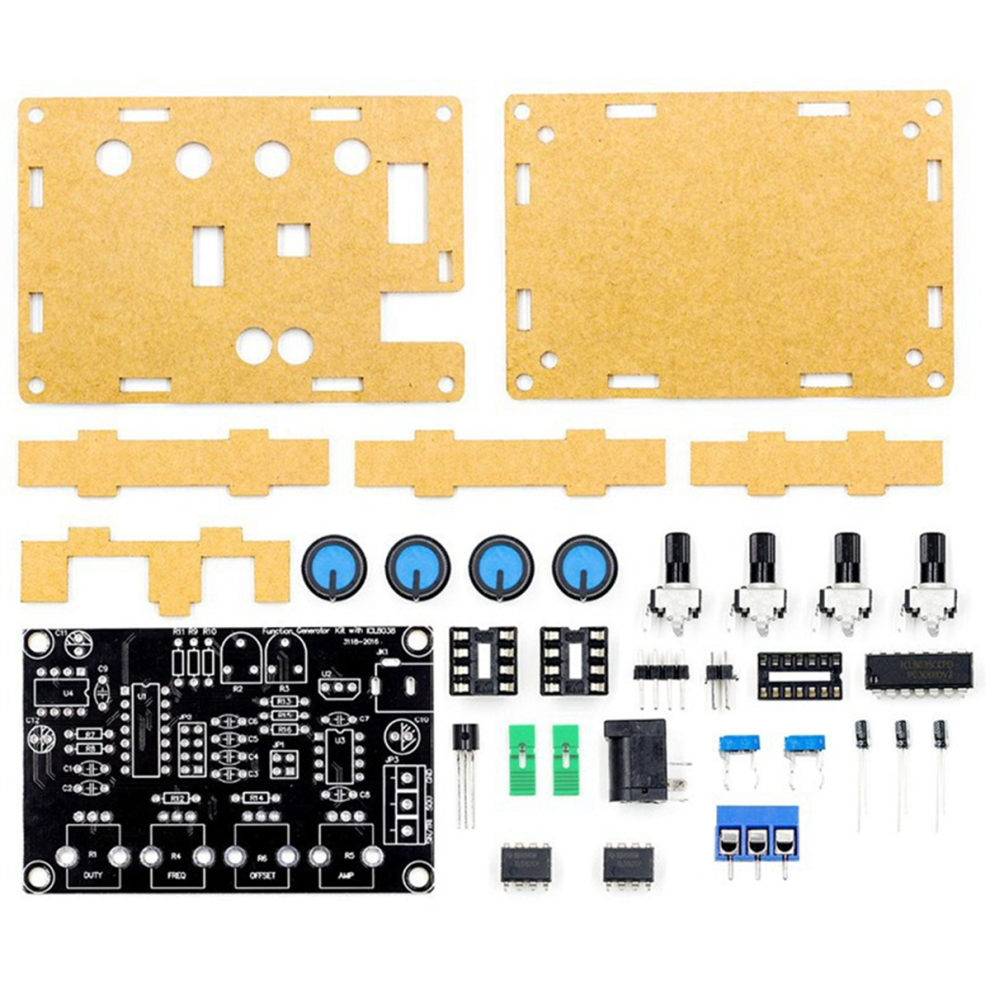

Innehåll i paketet:
1 x signalgenerator DIY-kit med skal

Endast ovanstående innehåll i paketet, övriga produkter ingår inte.
Obs: Ljusspegling och olika skärmar kan göra färgen på föremålet i bilden något annorlunda än verkligheten. Tillåtet mätfel är +/- 1-3 cm.
