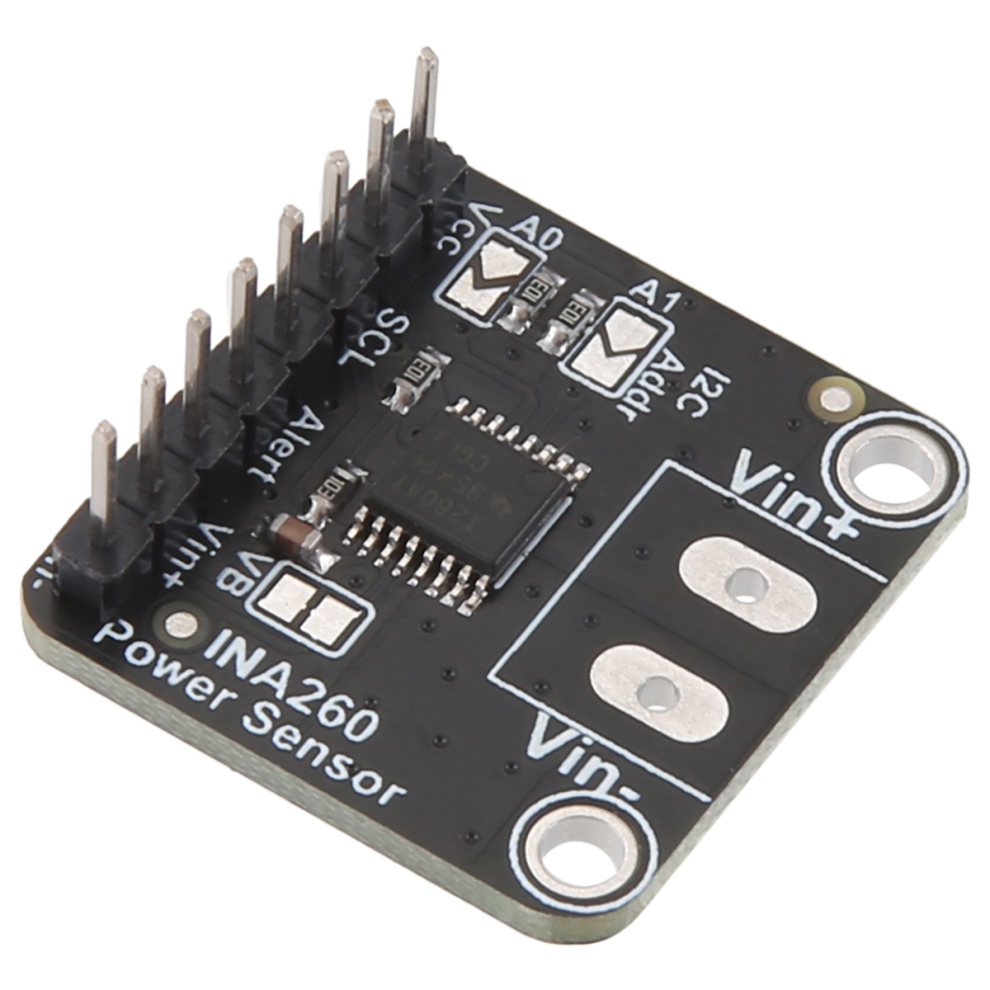

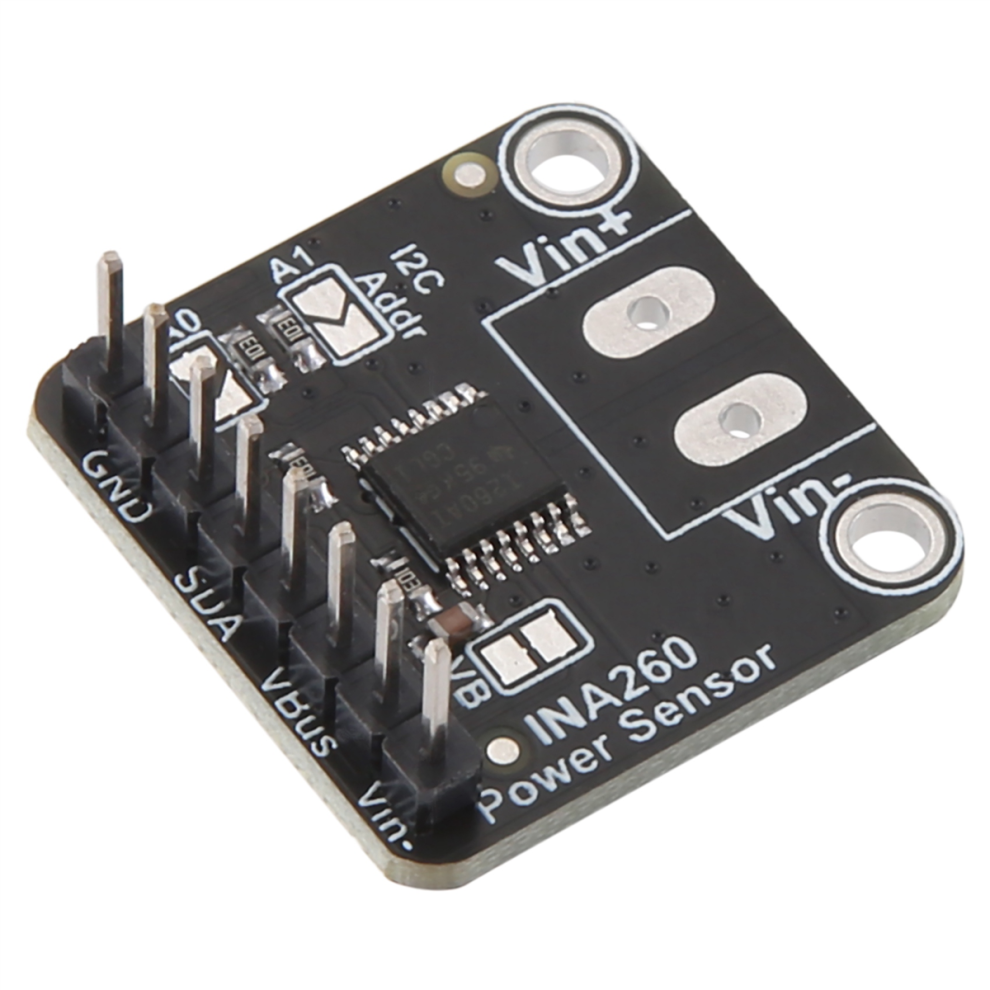

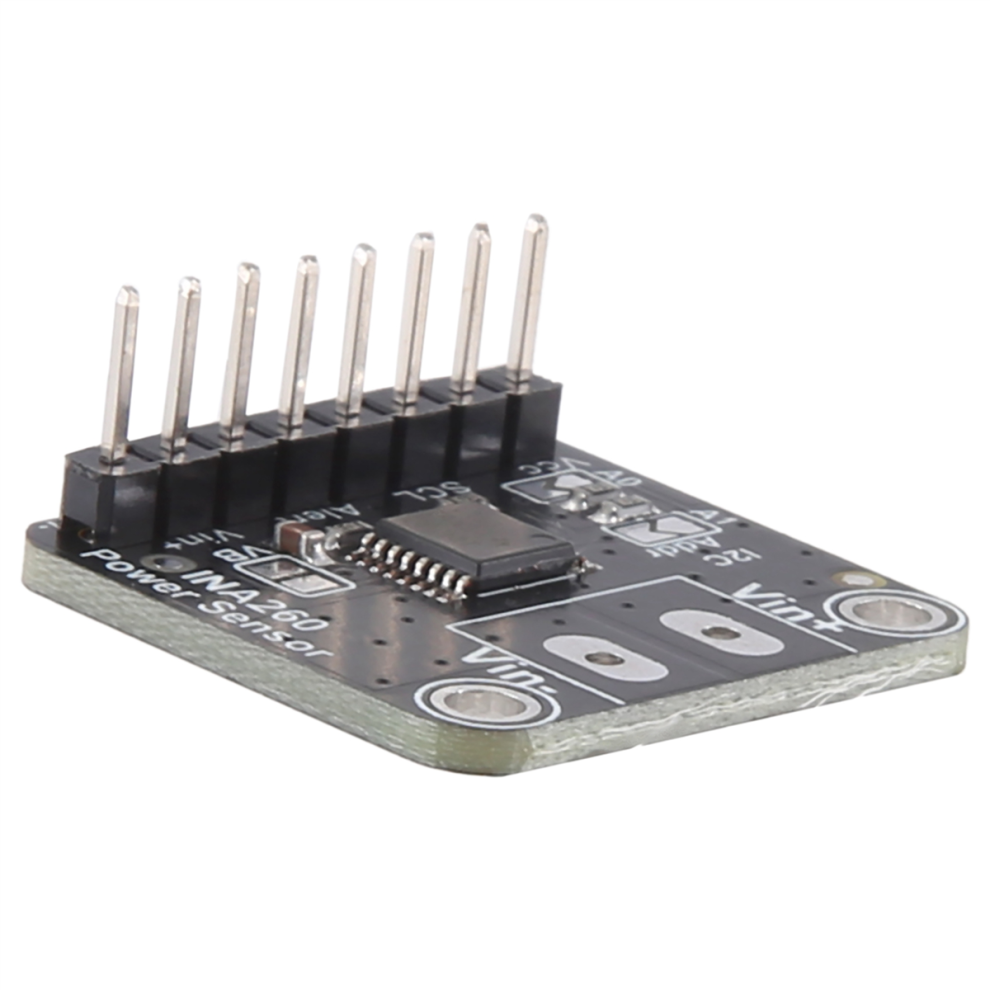

INA260 Detektionssensormodul Spänning Ström Effektsensormodul

INA260 Detektionssensormodul Spänning Ström Effektsensormodul Beskrivning

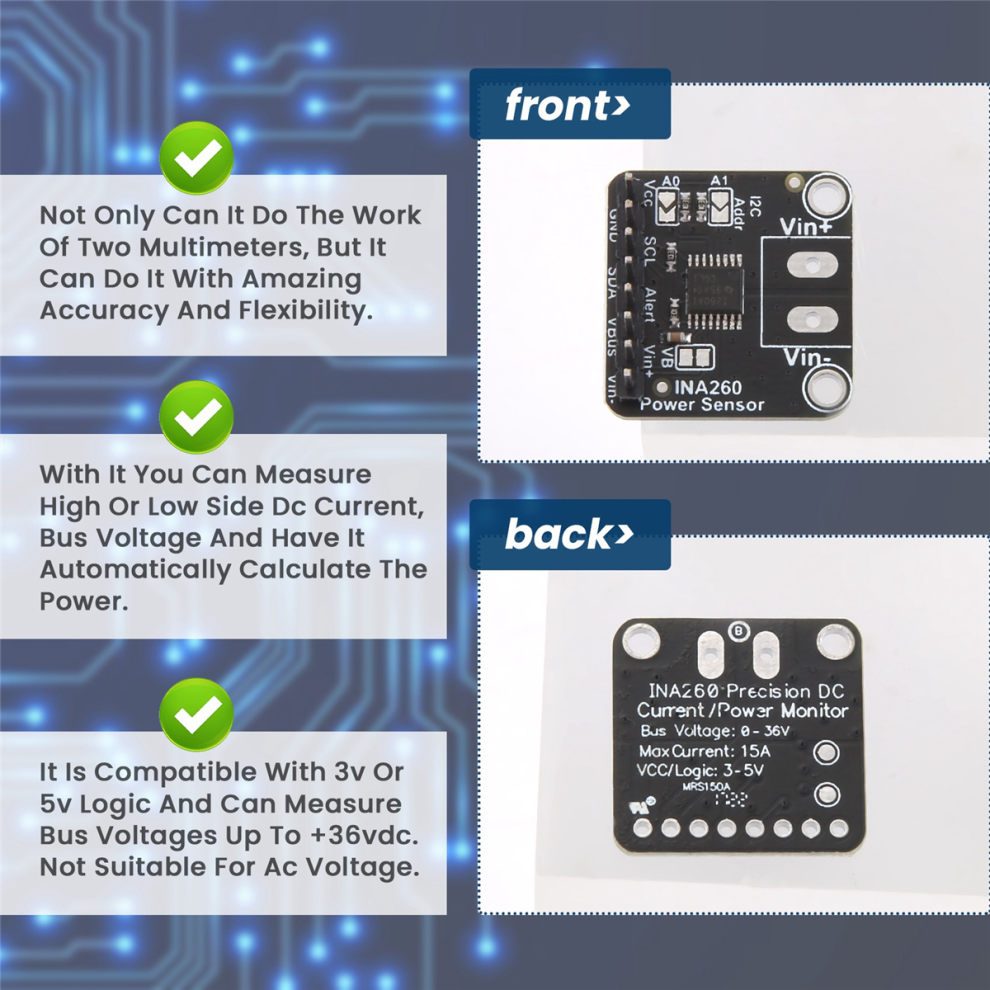

1. Den kan inte bara göra jobbet av två multimetrar, utan den kan också göra det med otrolig noggrannhet och flexibilitet. Med den kan du mäta hög- eller lågströmssidans likström, busspänning och automatiskt beräkna effekten. Den gör detta med 1 % noggrannhet över ett imponerande spännings-, ström- och temperaturområde, samtidigt som data överförs i ett lättanvänt format via I2C.
2. Fungerar perfekt med alla kretsar eller kompatibla mikrokontroller samt enkortsdatorer som t.ex. . Den är kompatibel med 3V eller 5V logik och kan mäta busspänningar upp till +36VDC. Ej lämplig för växelspänning.

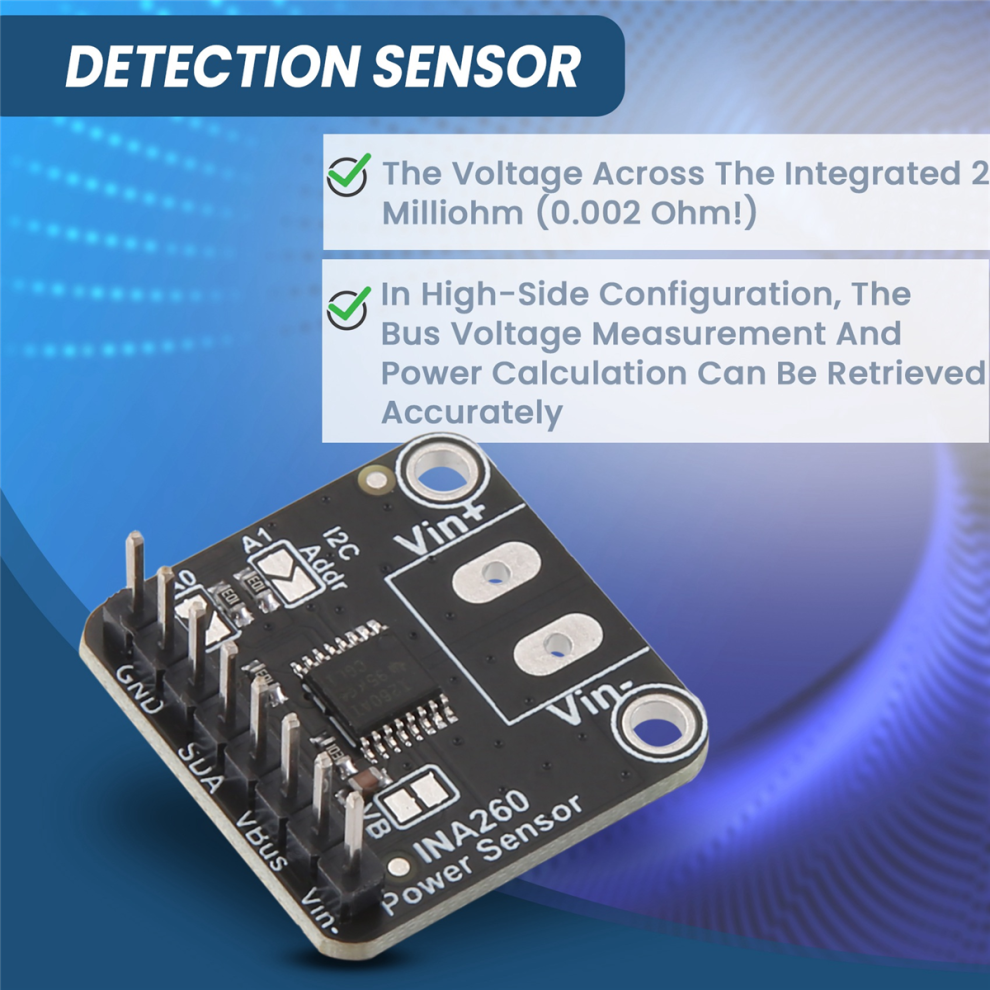

3. Spänningen över det integrerade shuntmotståndet på 2 milliohm (0,002 ohm!), 0,1 % mäts av en intern 16-bitars ADC, vilket gör att ett imponerande strömområde kan mätas med en upplösning på 1,5 Ma. (Motståndets resistans är så låg att vissa multimetrar registrerar det som en kortslutning!)
4. I högspänningskonfiguration kan bussspänningsmätningen och effektberäkningen hämtas korrekt, men avancerade hackare som vill mäta bussspänningen i lågspänningskonfiguration måste klippa av bygeln som förbinder V+ och Vbus och ansluta Vbus-stiftet till spänningsbussen.

De flesta strömförsörjningsmätare har vissa betydande begränsningar som begränsar deras användbarhet. Många är endast på lågspänningssidan, vilket kan orsaka problem när jordreferensen ändras med strömflödet. Andra enheter, som dess syster Ina219b, undviker detta genom att mäta högspänningssidan, men kräver att deras shuntmotstånd byts ut för att mäta ett annat strömområde. Ina260 undviker dessa begränsningar och med sitt integrerade precisionsshuntmotstånd kan den användas för att kontinuerligt mäta strömmar upp till 15A vid +36V på hög- eller lågsidan.
Typ: Detektionssensor
Obs: Olika batcher kan ha skillnader i produktens utseende, färg och tryckta tecken, vilket inte påverkar användningen.
Färg: Som visat
Material: FR-4

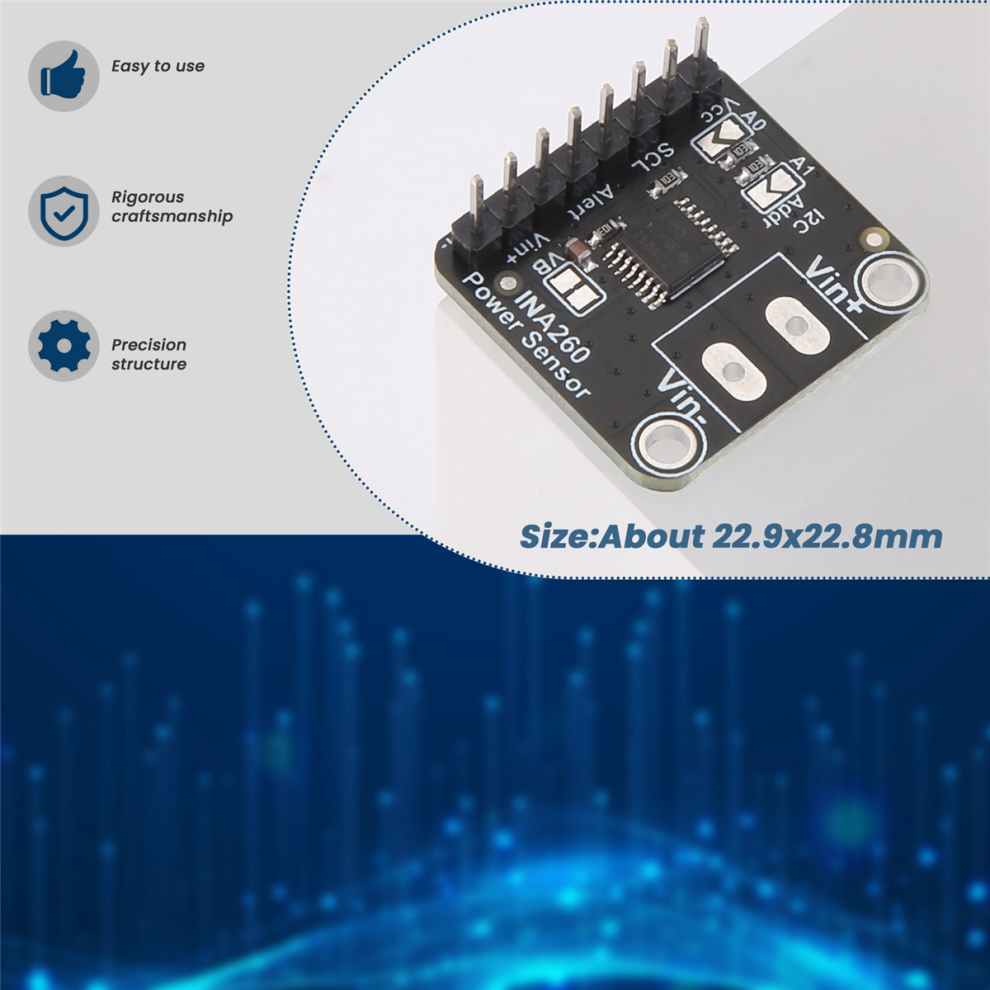

Storlek: Cirka 22,9x22,8 mm

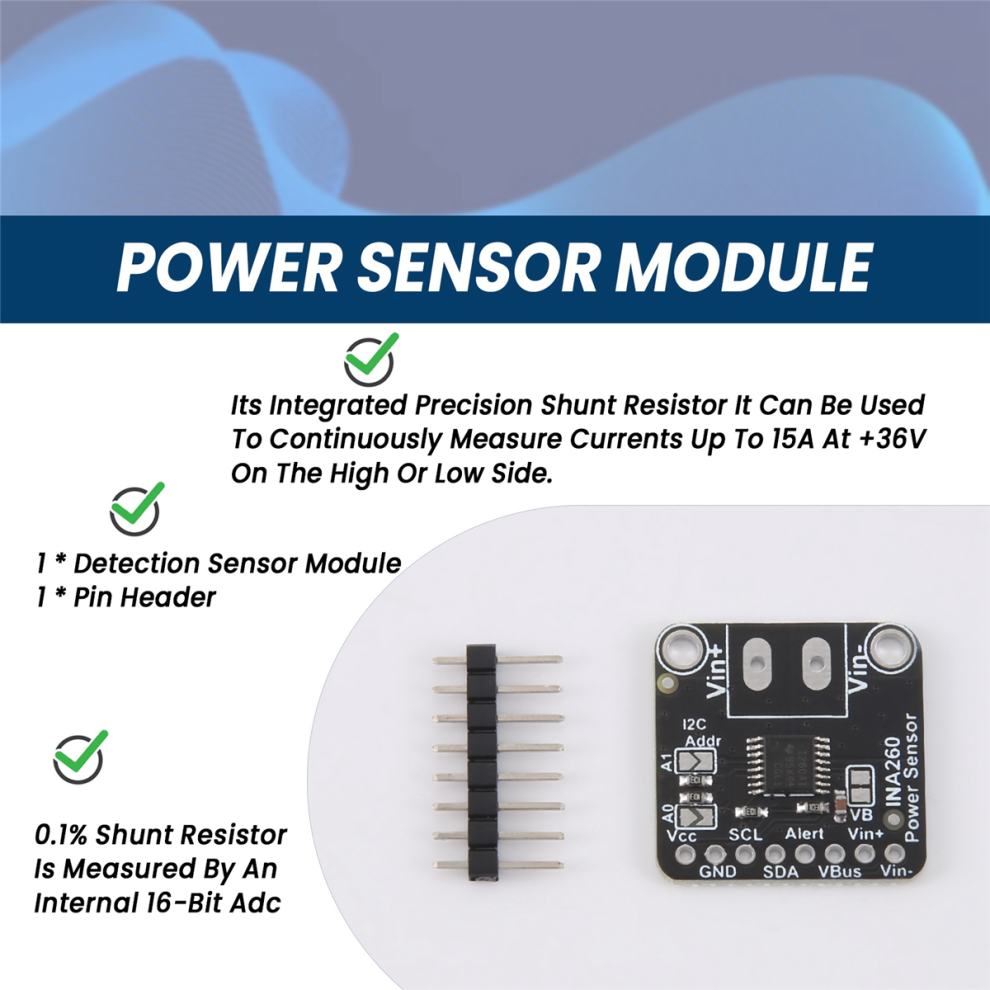

Förpackningens innehåll:
1 * Detektionssensormodul
1 * Stiftkontakt

Endast ovanstående förpackningsinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på produkten på bilden skiljer sig något från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
