KQ-130F nätkabelmodul / Inga externa komponenter krävs

KQ-130F nätkabelmodul / Inga externa komponenter krävs Beskrivning

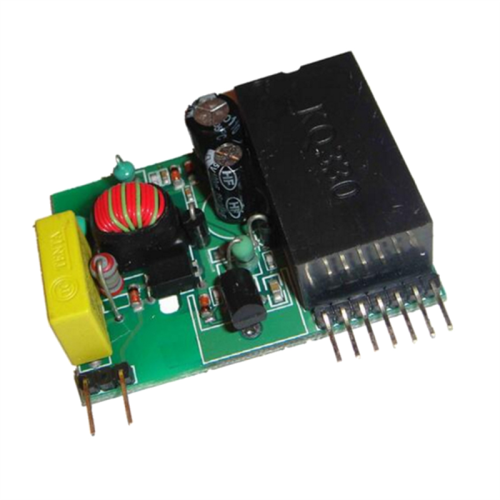

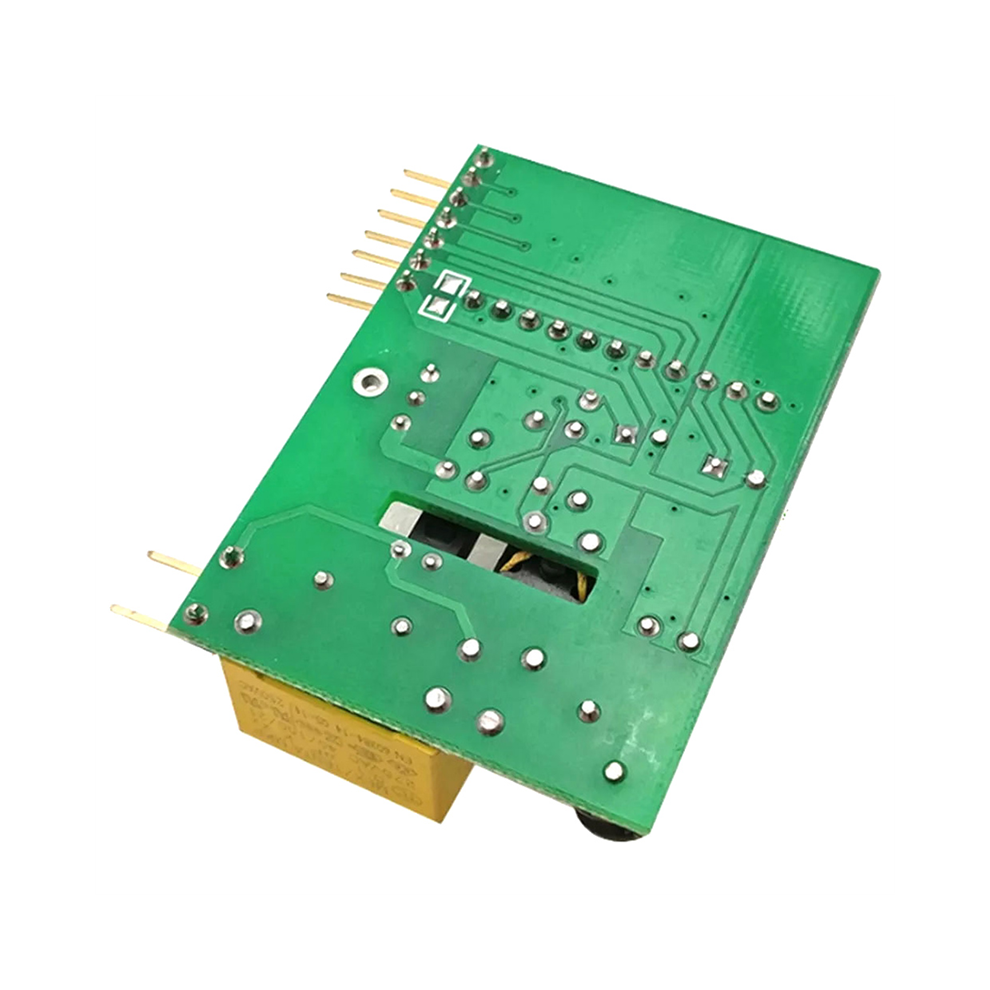

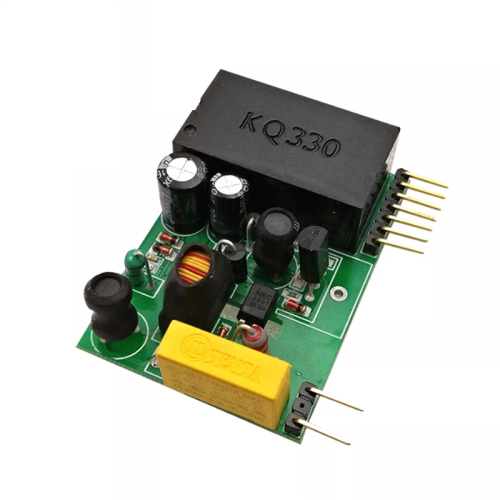

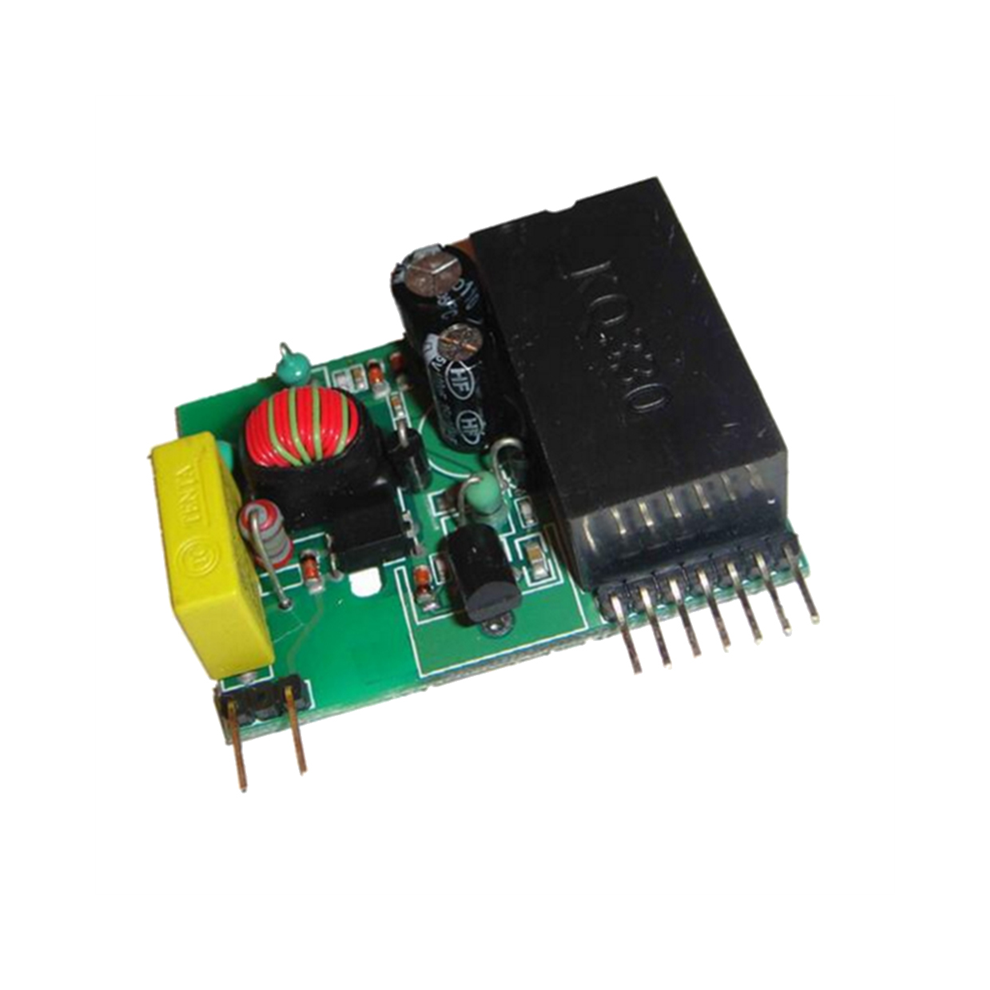

1. Bärarkortet som integrerar KQ-330F-modulen och kringkretsar kräver inga andra kopplingskomponenter och kan anslutas direkt till 220V växelström. De yttre måtten är 53x38x17 mm (LxDxH), och den enda raden med stift leder ut. 1:a och 2:a stift är anslutna till 220V växelström utan riktning (1 stift, 2 stiftavstånd 2X0,1 tum), 2 fot och 3 fot är 1,1 tum från varandra, och resten av fötterna är 0,1 tum från varandra.
2. Arbetsfrekvensen är 120~135 kHz, och gränssnittets baudhastighet är 9600 bps. Den faktiska baudhastigheten är 100 bps.
3. Den maximala längden på en ram för kontinuerlig överföring är 252 byte, längden på en ram för kontinuerlig överföring definieras av användaren från 1 till 252, och modulen skickar inte redundant data.
4. Mottagningskänslighet 1mV
5. Kapacitet för avvisning utanför bandet 60 dB

6. Bandbredd 10 KHZ
7. Isolationsresistans 500V 500MΩ
8. Strömförsörjning: DC +5V vid mottagning: 11mA vid sändning 230mA
9. Nätfrekvensisoleringsspänning: 3000V 1min test mellan AC och GND har inget genombrott och ingen läckström.
10. Slagskydd: rörskydd inuti kortet, från val av kretskortsledningsmaterial till val av komponentmaterial, är utformade enligt bred temperatur-, högtrycks- och högtrycksstöthållfasthet.
11. Arbetstemperatur: -25~70 Luftfuktighet 90%
KQ-130F strömförsörjningsmodul behöver ingen kringutrustning, så länge den har en 5V strömförsörjning kan den användas. Sändningsströmförsörjningen är pin. Om användaren behöver dubbelriktad överföring kan två 5V-pinnar anslutas parallellt.
Alla moduler i vårt företag stöder punkt-till-punkt-, punkt-till-multipunkt-nätverkskommunikationsläge och kontroll av multipunktsdata genom polling.
färg: Som visas
Material: PCB

Förpackningsinnehåll:
1 x KQ-330F-modul

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljus och olika skärmar kan göra att färgen på produkten på bilden skiljer sig något från den verkliga varan. Det tillåtna måttet är +/- 1-3 cm.
