Lödövningskit för lödglasögon DIY-elektronikkit, C

Lödövningskit för lödglasögon DIY-elektronikkit, C Beskrivning

Lödövningskit för glasögon, gör-det-själv-elektronikkit, C Beskrivning
1. Röststyrda LED-glasögon som kan styra LED-blinkningar via tal eller musik

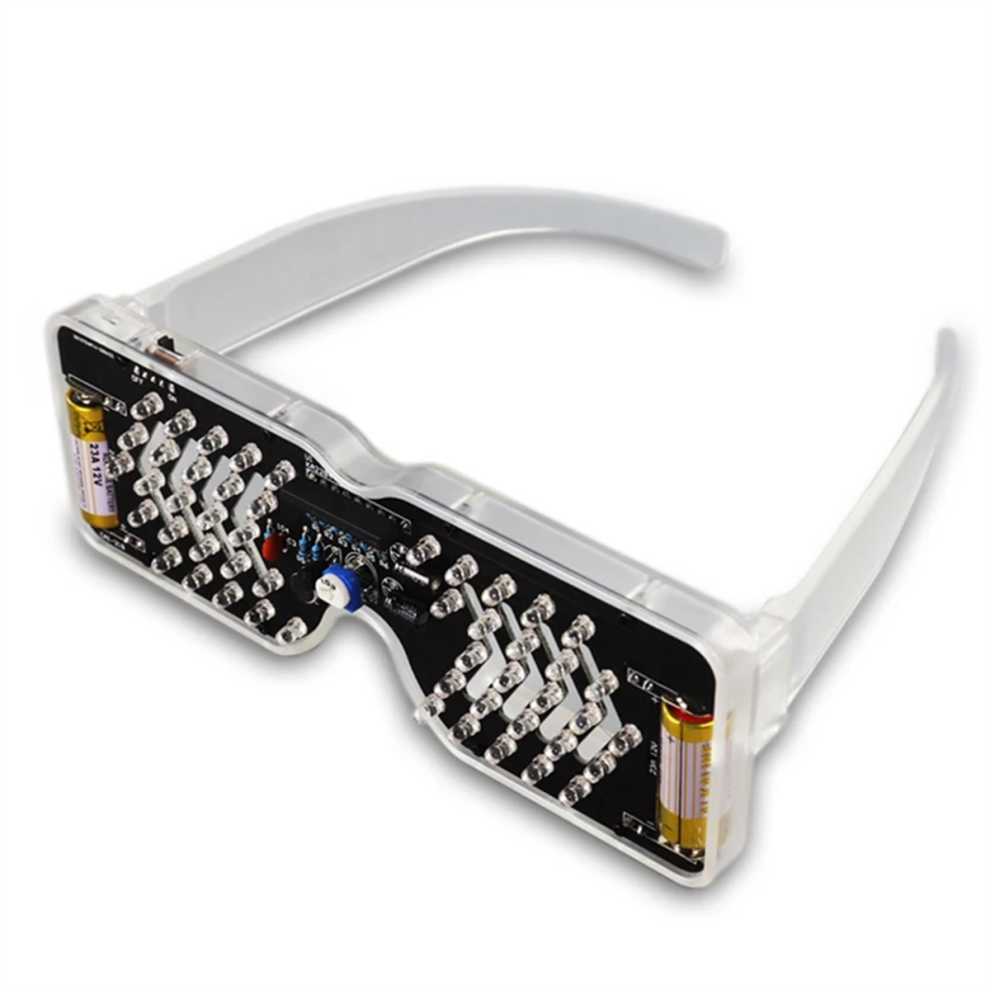

2. Transparent skal, nätdesign, synlig inifrån och ut

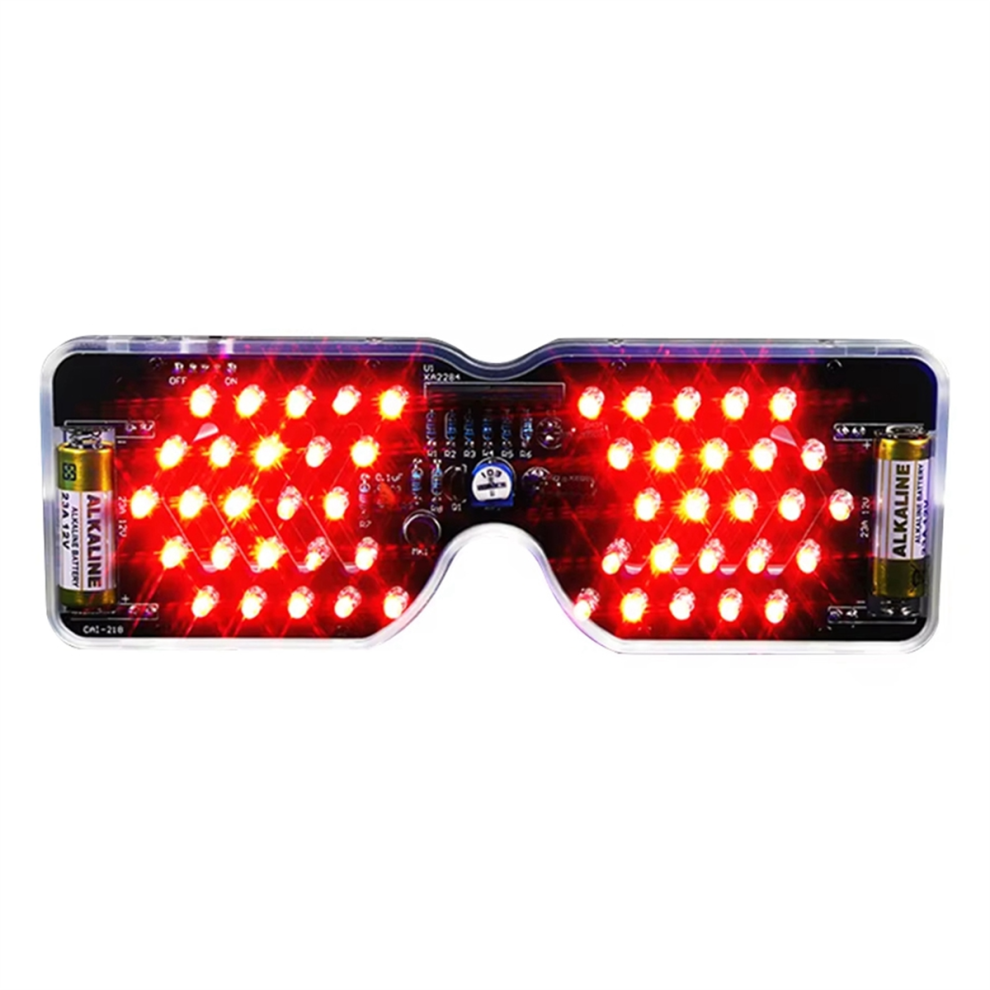

3. LED-lampan på kretskortet avger ljus utåt och lyser inte upp ögonen
4. Produktens känslighet är justerbar och ljuset blinkar från mitten till båda sidor
5. Montera själv och njut av DIY-roligheterna
Produktnamn: Ljudbaserade LED-glasögonkit med röst
Strömförsörjningsmetod: 2 x 23A batterier (ingår i leveransen)
Arbetsspänning: 12V
Arbetsström: 15mA
Antal lamppärlor: 50
Det är ett gör-det-själv-kit som behöver färdigställas själv.
Kretsbeskrivning:
KA2284 är en integrerad krets som används för 5-punkts LED-nivåindikering. Med olika spänningar kan du mata ut 5 lysdioder i olika ljuslägen, och lysdioderna tänds och släcks i sekvens. Antalet lysdioder används vanligtvis som en indikator på förstärkarens utgång eller omgivande ljudnivå, det vill säga ju högre ljudet är, desto fler lysdioder lyser, desto mindre ljud och desto färre lysdioder lyser.

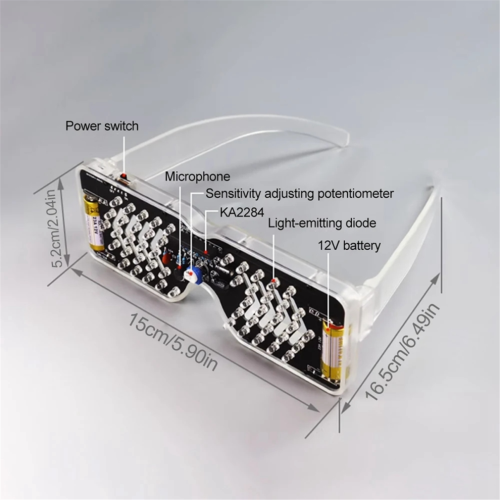

Denna krets består av två delar: en transistorförstärkningskrets och en nivåindikeringskrets. Mikrofonen skickar det mottagna ljudet via C3 till transistorn Q1 för förstärkning och sedan till signalingången (8 stift) på KA2284. KA2284 driver 5 uppsättningar lysdioder för att tända och släcka displayen. Kretsens strömförsörjning är 12V, och R1-R5 är lysdiodens strömbegränsningsmotstånd, där 5 lysdioder är seriekopplade. Vänster och höger sida av glasen är speglade med 5 uppsättningar lysdioder. Genom att justera RP1 kan ljudkänsligheten justeras.
Färg: C: Rött ljus
Material: ABS
Paketinnehåll:
1 * glasram
1 * kretskort
1 set * tillbehör
Endast ovanstående paketinnehåll, andra produkter ingår inte.

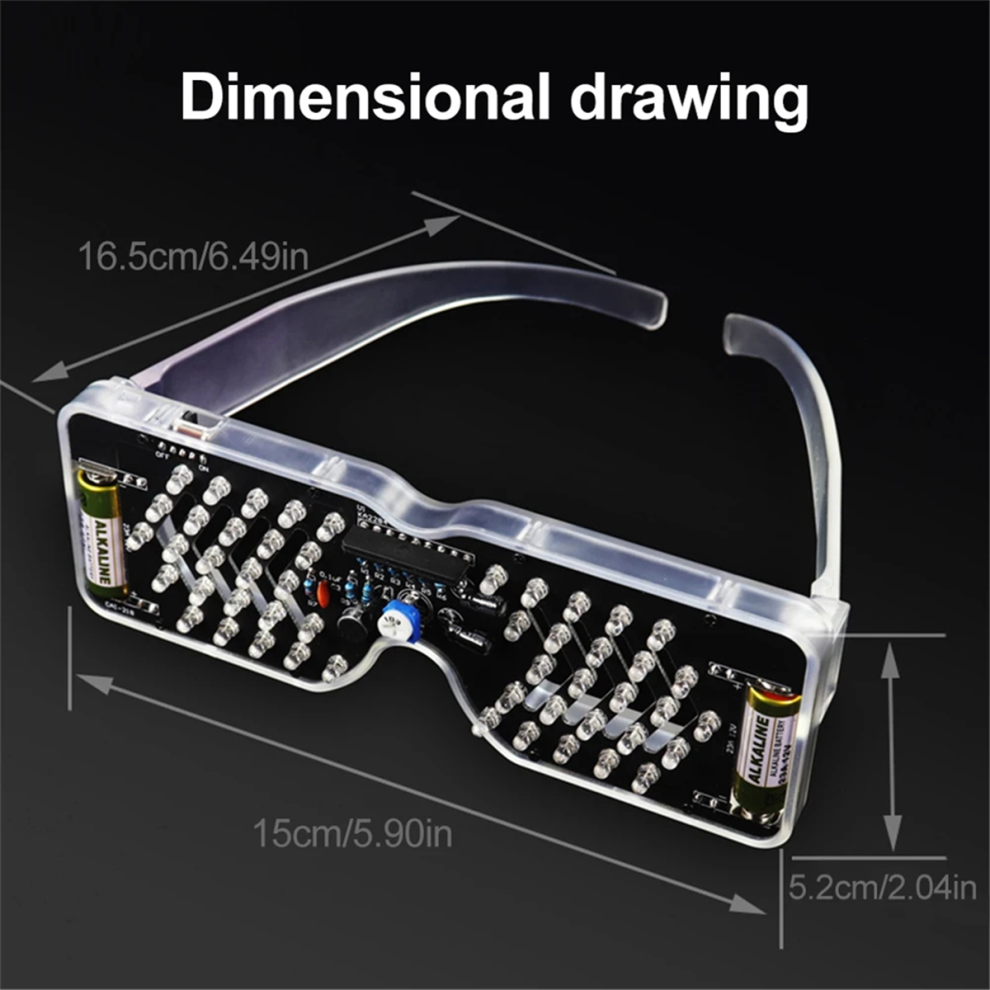

Obs: Ljusreflektion och olika skärmar kan göra att färgen på produkten på bilden skiljer sig något från den verkliga varan. Det tillåtna måttet är +/- 1-3 cm.
