#NAME? Beskrivning

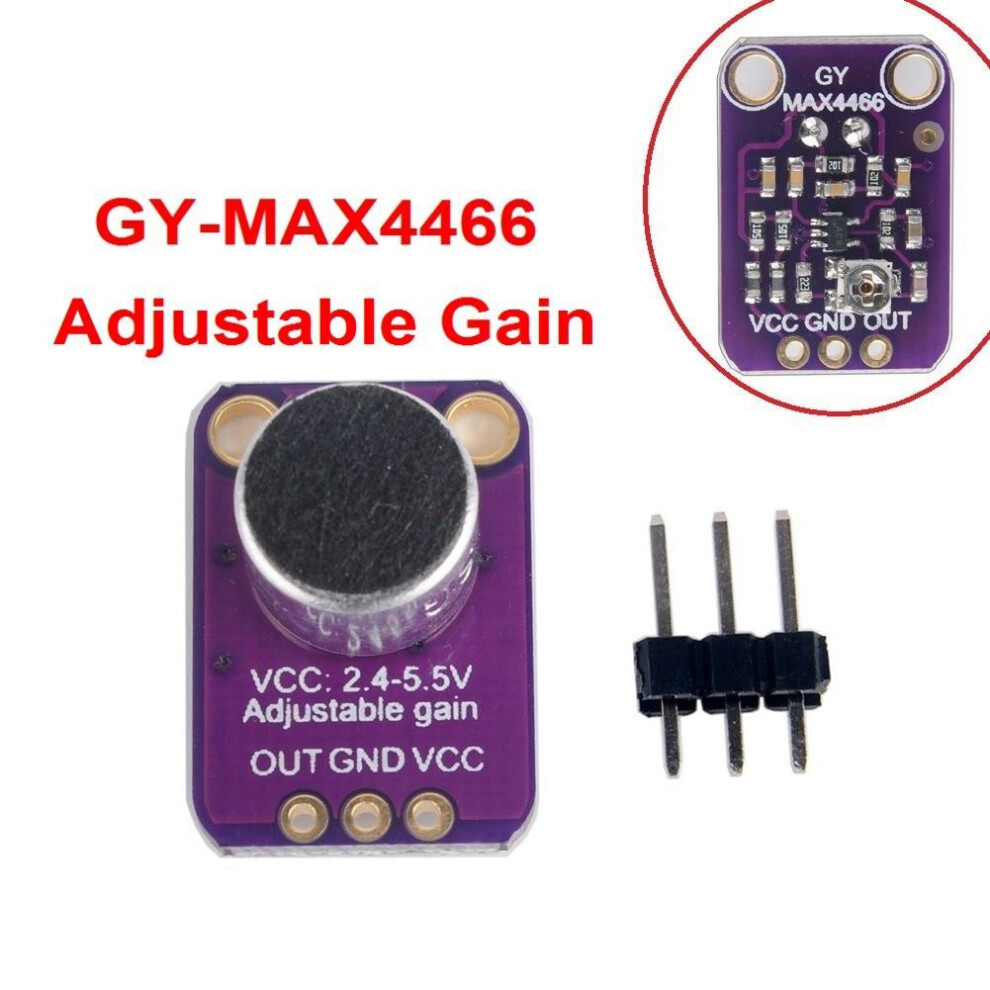

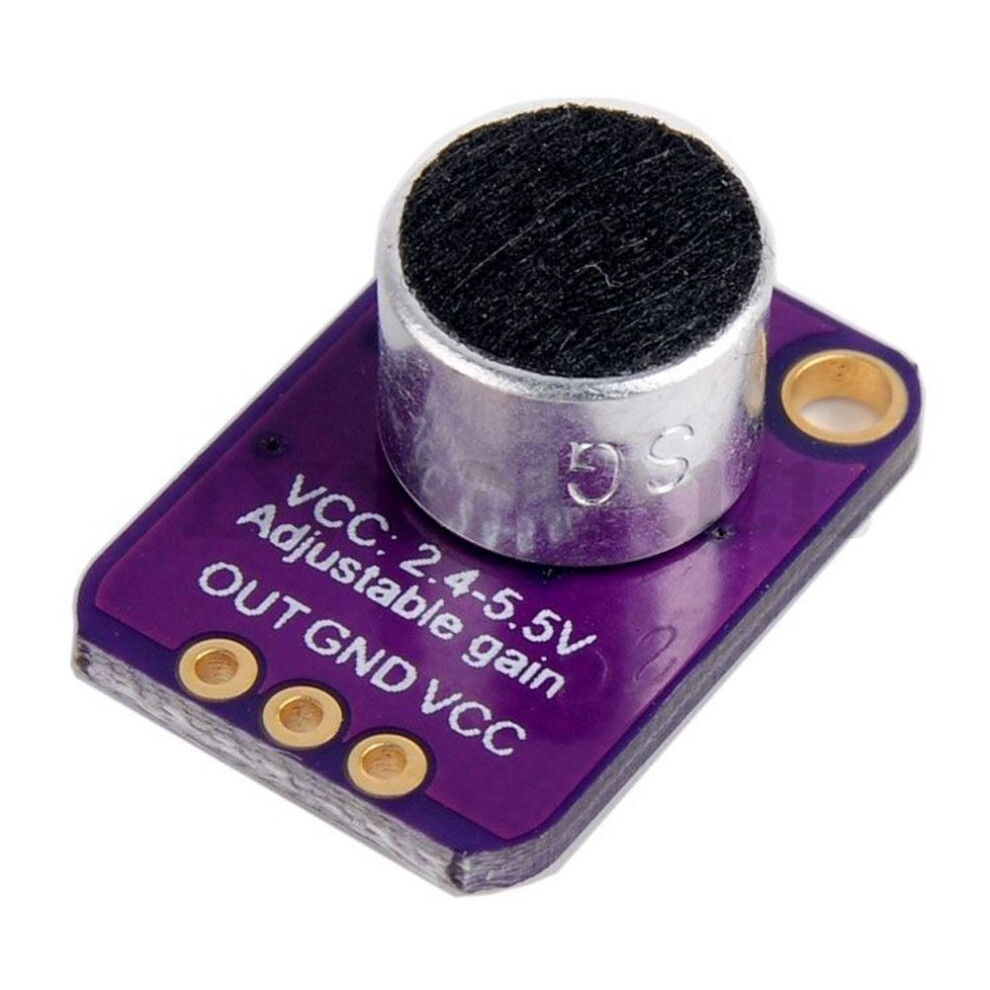

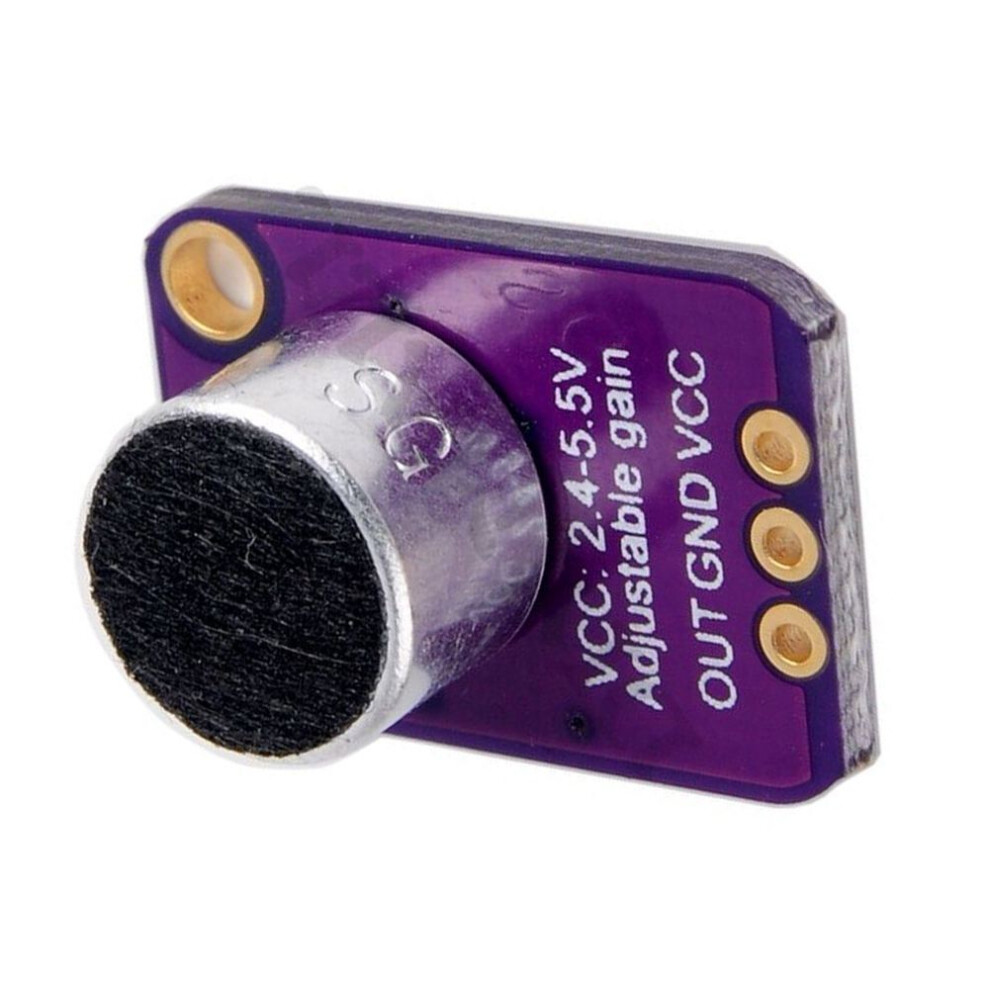

Lägg till ett gehör till ditt projekt med denna väldesignade elektretmikrofonförstärkare. Detta helt monterade och testade kort levereras med en 20-20 kHz elektretmikrofon fastlödd.
För förstärkningen använder vi MAX4466, en operationsförstärkare speciellt utformad för denna känsliga uppgift! Förstärkaren har brusreducering från matningsspänningen, så denna förstärkare låter riktigt bra och är inte alls lika bullrig eller repig som andra mikrofonförstärkare vi har provat!
Denna breakout används bäst för projekt som röstväxlare, ljudinspelning/sampling och ljudreaktiva projekt som använder .

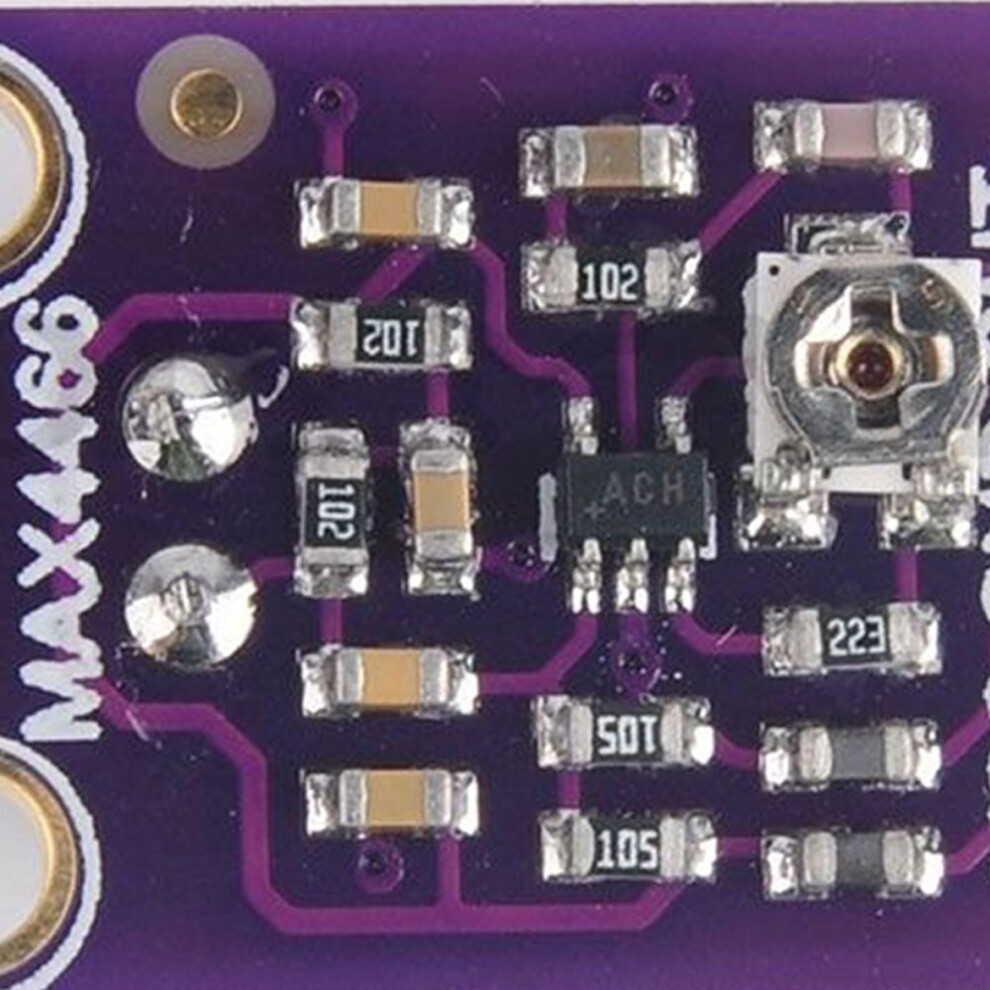

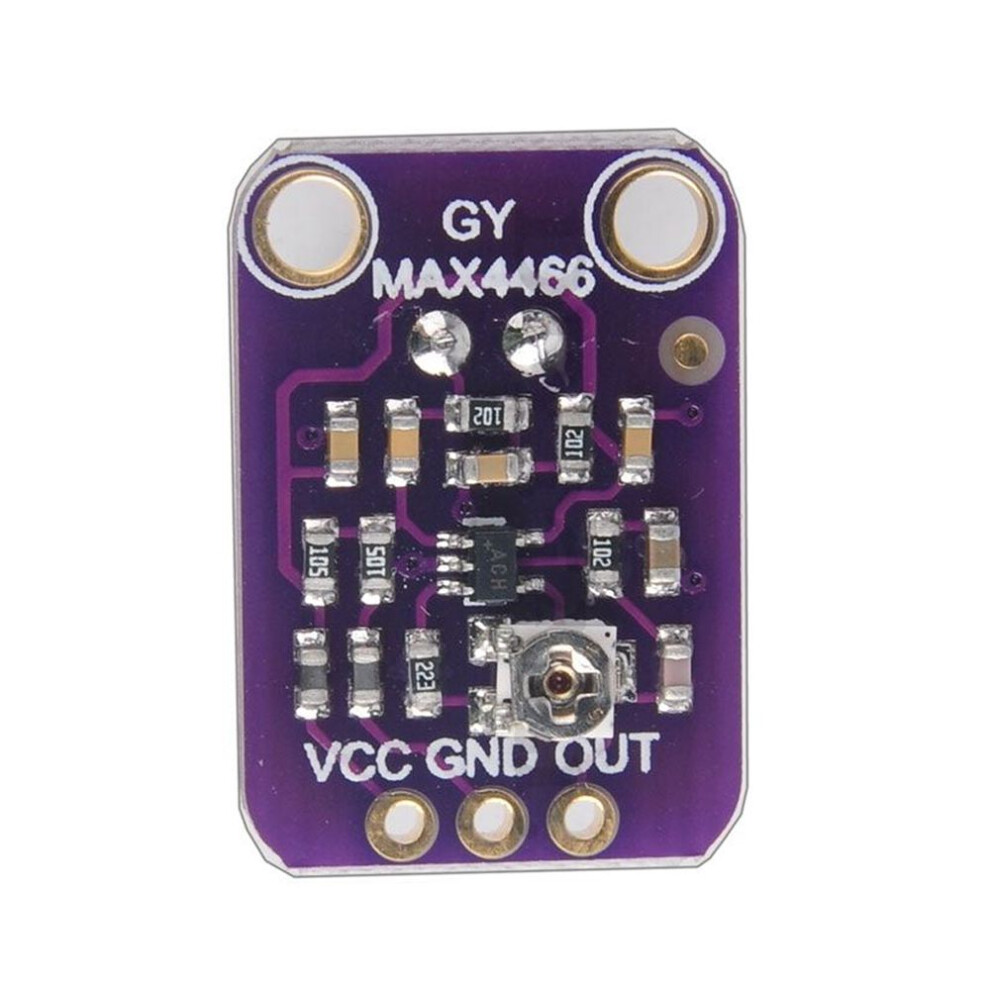

På baksidan inkluderar vi en liten trimmerpot för att justera förstärkningen. Du kan ställa in förstärkningen från 25x till 125x.
Det är nere på cirka 200 mVpp (för normal talvolym cirka 15 cm bort) vilket är bra för att ansluta till något som förväntar sig "linjenivå"-ingång utan klippning, eller upp till cirka 1 Vpp. Perfekt för att läsa från en mikrokontroller-ADC. Utgången är skena-till-skena, så om ljudet blir högt kan utsignalen gå upp till 5Vpp!
Det är enkelt att använda den:
anslut GND till jord, VCC till 2,4-5VDC.
För bästa prestanda, använd den "tystaste" tillgängliga strömförsörjningen (på en skulle detta vara 3,3V-strömförsörjningen).
Ljudvågformen kommer ut från OUT-pinnen.
Utgången har en DC-bias på VCC/2, så när det är helt tyst är spänningen en stabil VCC/2 volt (den är DC-kopplad).
Om ljudutrustningen du använder kräver AC-kopplat ljud, placera en 100uF kondensator mellan utgångsstiftet och ingången på din enhet.
Om du ansluter till en ljudförstärkare som har differentiella ingångar eller inkluderar avkopplingskondensatorer behövs inte 100uF-kondensatorn.
Utgångsstiftet är inte utformat för att driva högtalare eller något annat än de minsta in-ear-hörlurarna - du behöver en ljudförstärkare (t.ex. en 3,7W stereoförstärkare) om du vill ansluta förstärkaren direkt till högtalarna.
Om du ansluter till en mikrokontrollerpin behöver du ingen förstärkare eller avkopplingskondensator - anslut OUT-pinnen direkt till mikrokontrollerns ADC-pin.
För ljudreaktiva projekt föreslår vi att du använder ett drivrutinsbibliotek som kan ta ljudingången och "översätta" den till frekvenser.
färg:
Material: plast
Förpackningens innehåll:

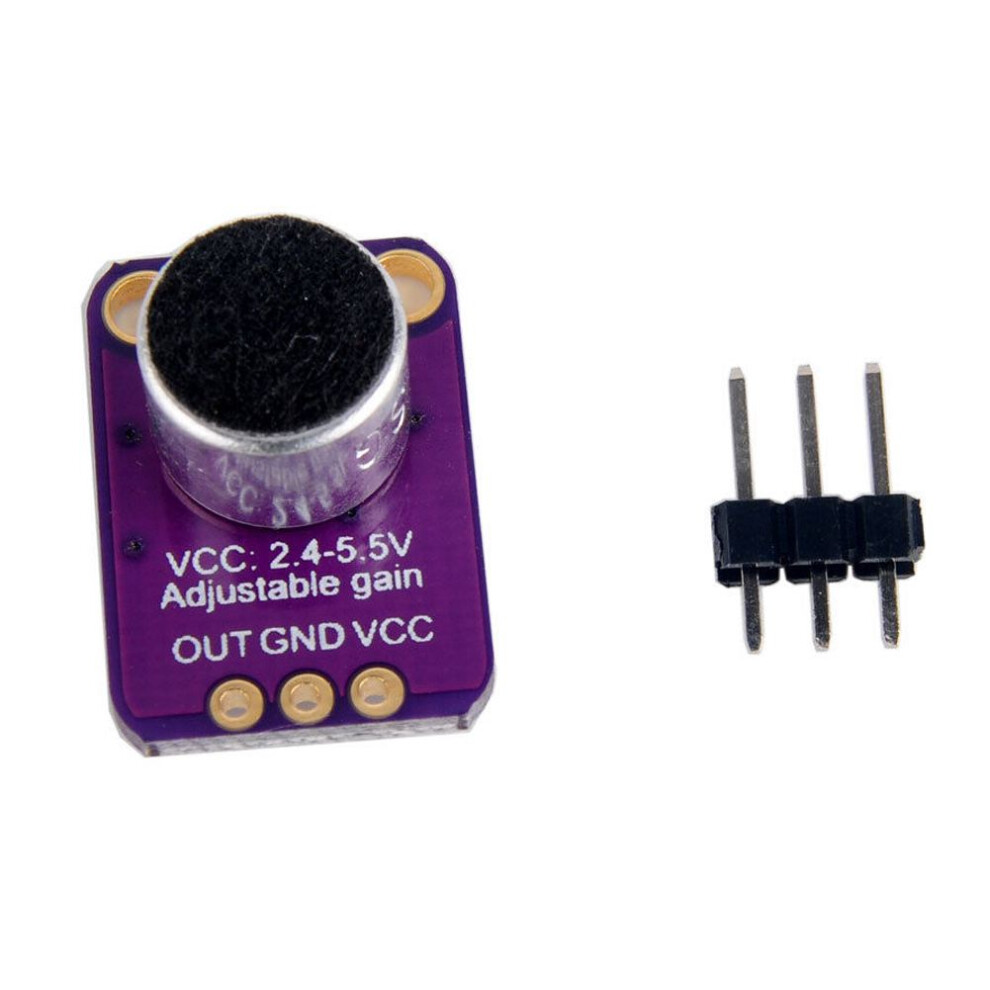

1 X Elektretmikrofonförstärkare MAX4466
Endast ovanstående förpackningsinnehåll, andra produkter ingår inte.
