OBD2 Box OBDII-protokolldetektor för biltillbehör

OBD2 Box OBDII-protokolldetektor för biltillbehör Beskrivning

Beskrivning:

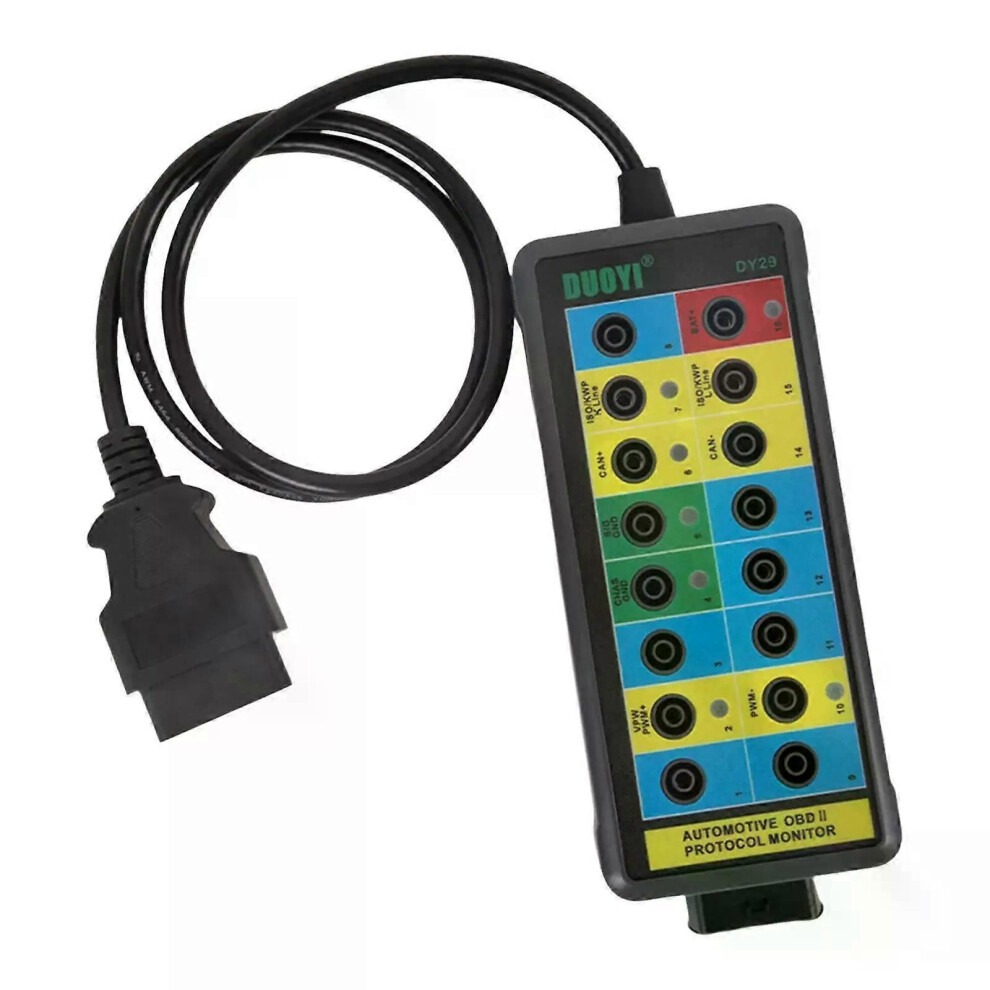

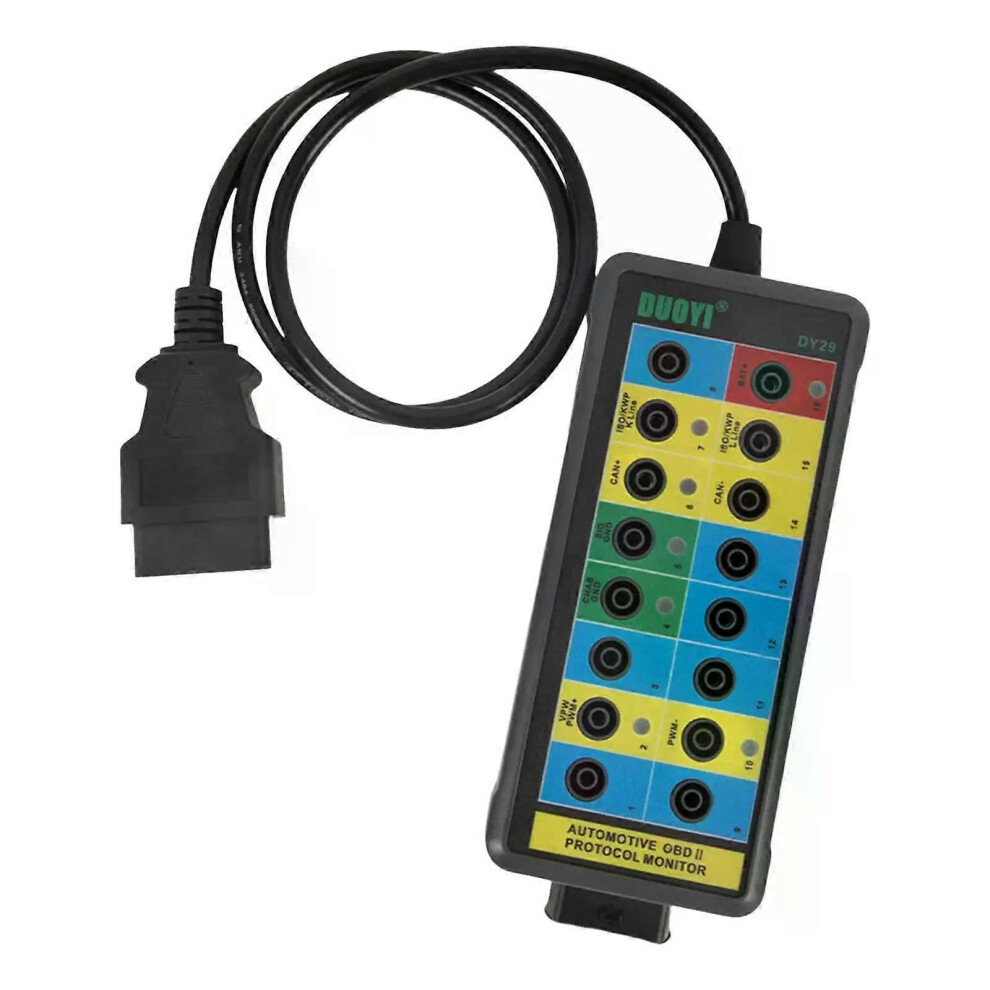

Funktion:OBD2 Box är ett automatiskt verktyg för att diagnostisera länkkontakter, enkel åtkomst till OBDII-kontakter, bekvämt med ström- och jordsignaler. När en obekräftad har upptäckts kan den också anslutas till en multimeter eller oscilloskop för ytterligare testning.
16 stift: Var och en av de 16 stiften kan lätt nås när skanningsverktyget kommunicerar med fordonet. Använder bananuttag som accepterar alla typer av 4 mm bananpluggar, inklusive de med stövlar.

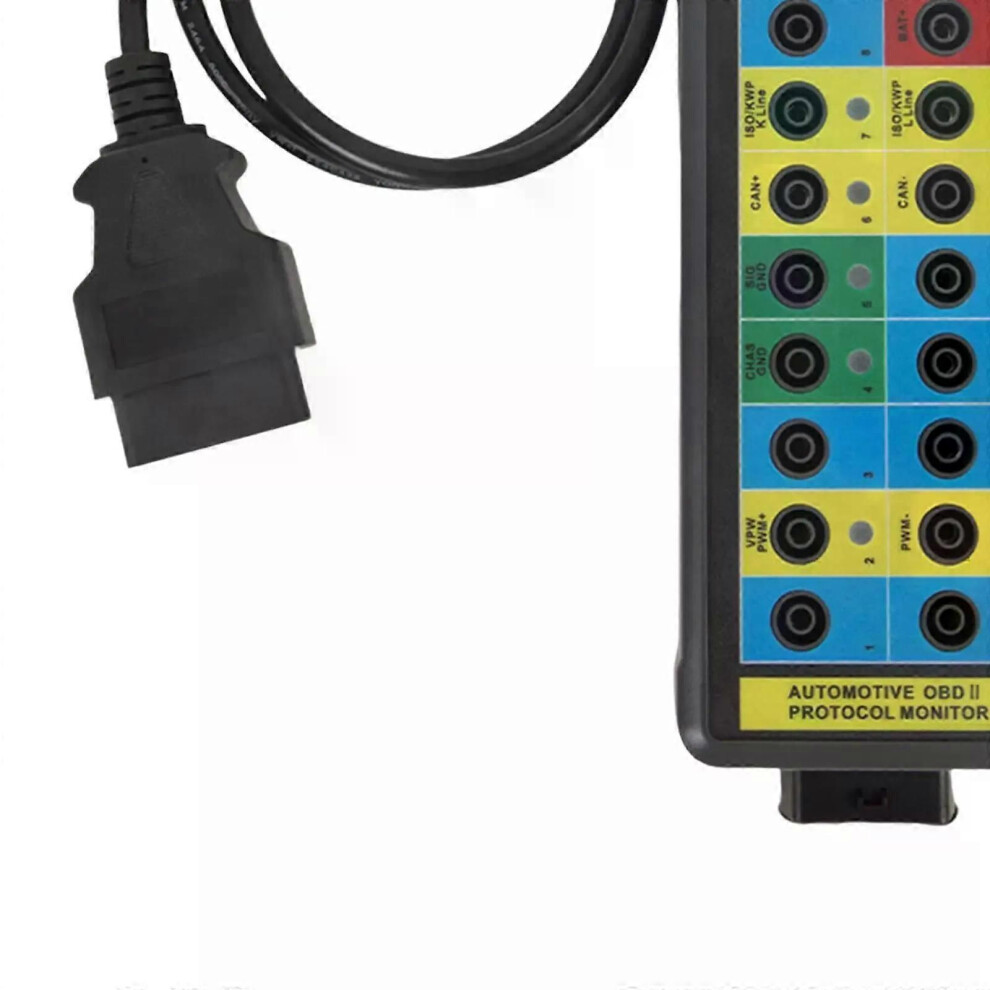

LED-indikation: OBDII Protocol Detector LEDs ger en snabb indikation på ström- eller jordproblem med OBDII-kontakten. LED-indikationer Gula lysdioder (stift 2/6/7/10/14/15) tänds för att indikera kommunikationsautentisering med skanningsverktyget och protokollet. Grön lysdiod (stift 4/5), lyser för att visa att marken är bra, röd lysdiod (stift 16), lyser för att indikera ström.
Obs: OBD2 Protocol Detector är designad för användning av bilproffs. Fordonsdatabussen kan lätt nås. Felaktig användning kan orsaka skada på fordonets datakommunikationssystem och relaterade kretsar och system. Koppla inte ihop bygelstift utan att känna till kretsen. Använd inte detta verktyg för att driva laster över 1 ampere. Placera inte en bygel mellan kraftstift 16 och jordstift 4,5. När displayen är aktiverad kommer den gula lysdioden att blinka när det finns en ändring på motsvarande datalinje. En blinkande lysdiod gör att du kan fastställa aktivitet på den linjen. De gröna och röda lysdioderna som motsvarar stift 4, 5 och 16 på OBDII-kontakten är aktiva.
Hög kvalitet:CAN Box är gjord av högkvalitativt ABS-plastmaterial, som inte är lätta att skada för långvarig prestanda. användning.
Specifikation:
18cmx8cmx3,5cm
Kabellängd:90cm
Paket innehåller:
1 kartong
Obs:
Tillåt lite fel på grund av manuell mätning och olika monitorer.
