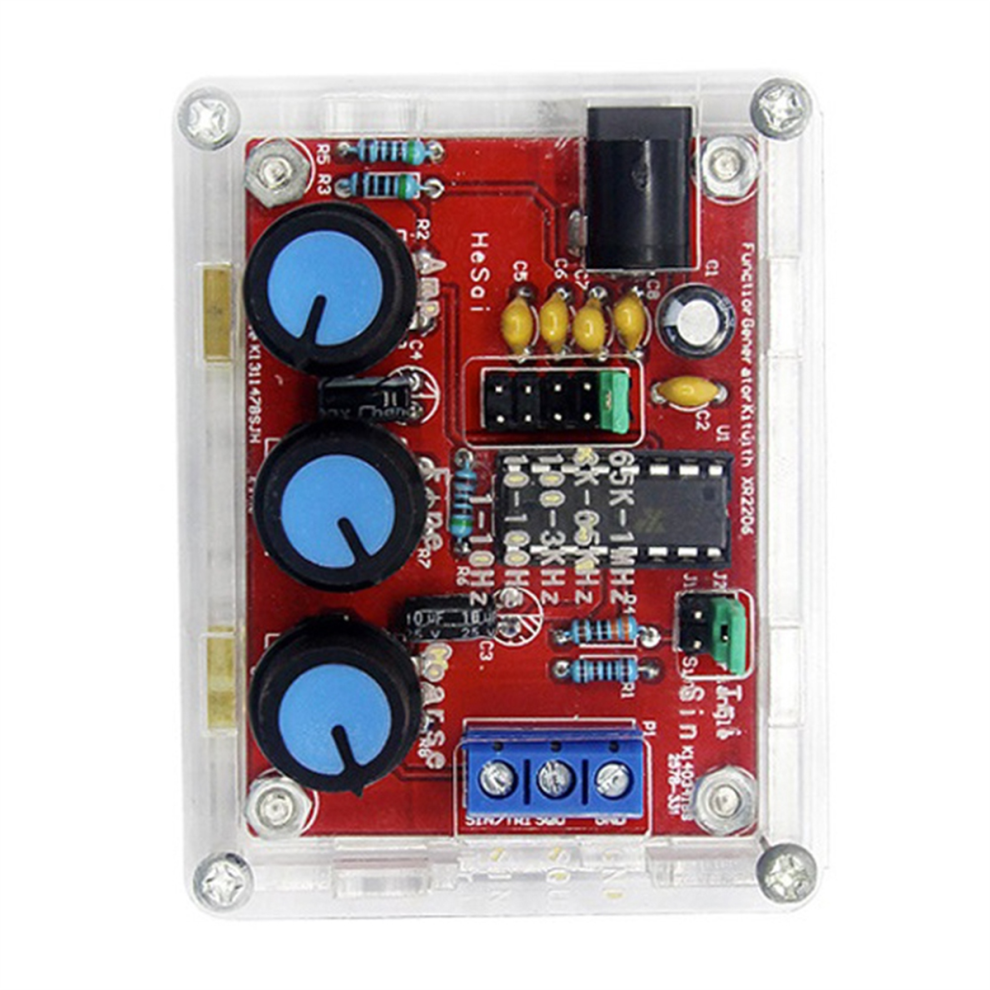

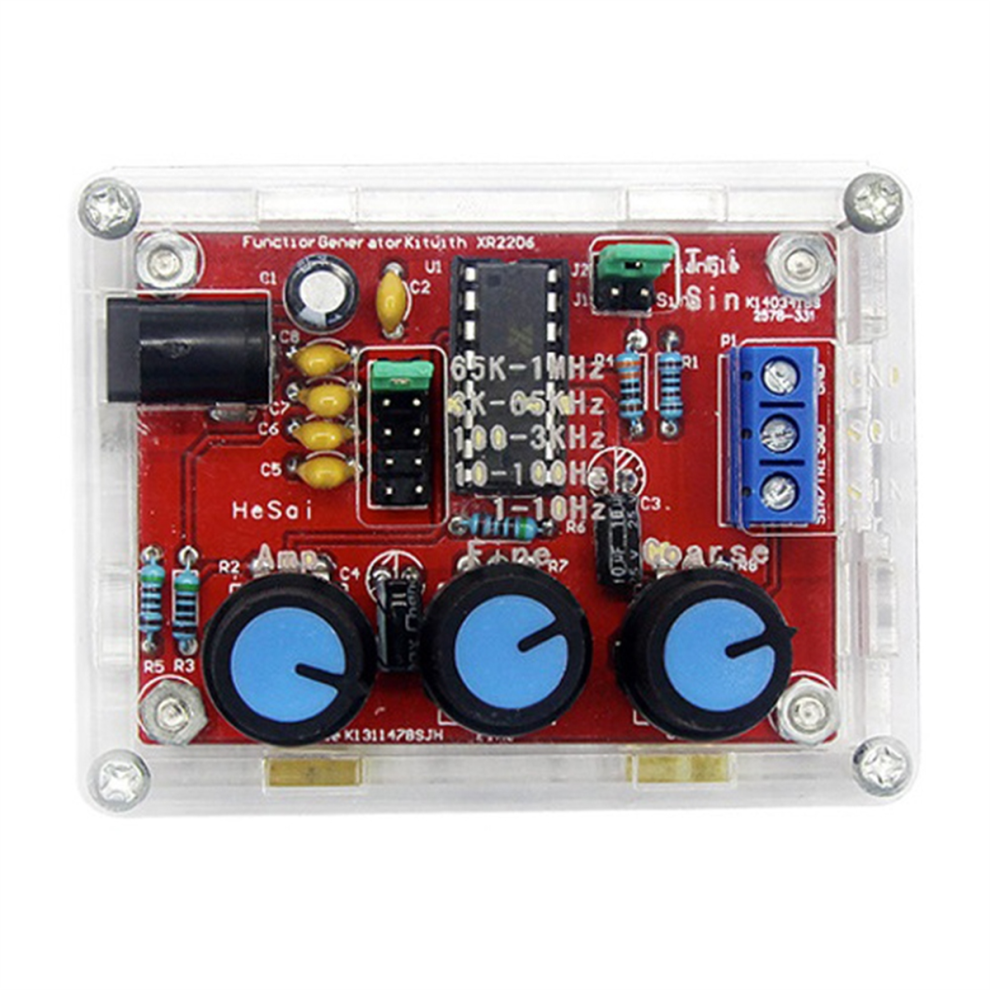

XR2206 Högprecisionssignalgenerator DIY-kit

XR2206 Högprecisionssignalgenerator DIY-kit Beskrivning

Kan producera sinusvåg, triangulär våg, fyrkantsvåg
Frekvensen kan variera från 1HZ-1MHZ
Frekvens, amplitudjusterbar;
fem-bitars precisionsupplösning;
Frekvensjusteringen har grovjustering och finjustering;

Brett utbud av strömförsörjning, kan använda extern strömförsörjning 9-12V eller 9V batteri;
Alla inline-komponenter, litet antal komponenter, enkel installation och felsökning.
Parametrar: Tekniska specifikationer:
Strömförsörjningsspänning: 9-12V DC-ingång
Vågform: fyrkant, sinus och triangel
Impedans: 600 ohm + 10%
Frekvens: 1hz-1mhz
Sinusvåg
Amplitud: 0-3V vid 9V DC-ingång
Distorsion: mindre än 1% (1kHz)
Planhet: + 0,05db 1 Hz expansion
Fyrkantsvåg
Amplitud: 8 V (utan belastning) vid 9 V DC-ingång
Stigtid: mindre än 50 ns (1 kHz)
Falltid: mindre än 30 ns (1 kHz)
Symmetri: mindre än 5 % (1 kHz)
Triangelvåg
Amplitud: 0-3 V vid 9 V DC-ingång
Linjäritet: mindre än 1 % (upp till 100 kHz) 10 ma
Färg: Som visat
Material: Elektroniska komponenter

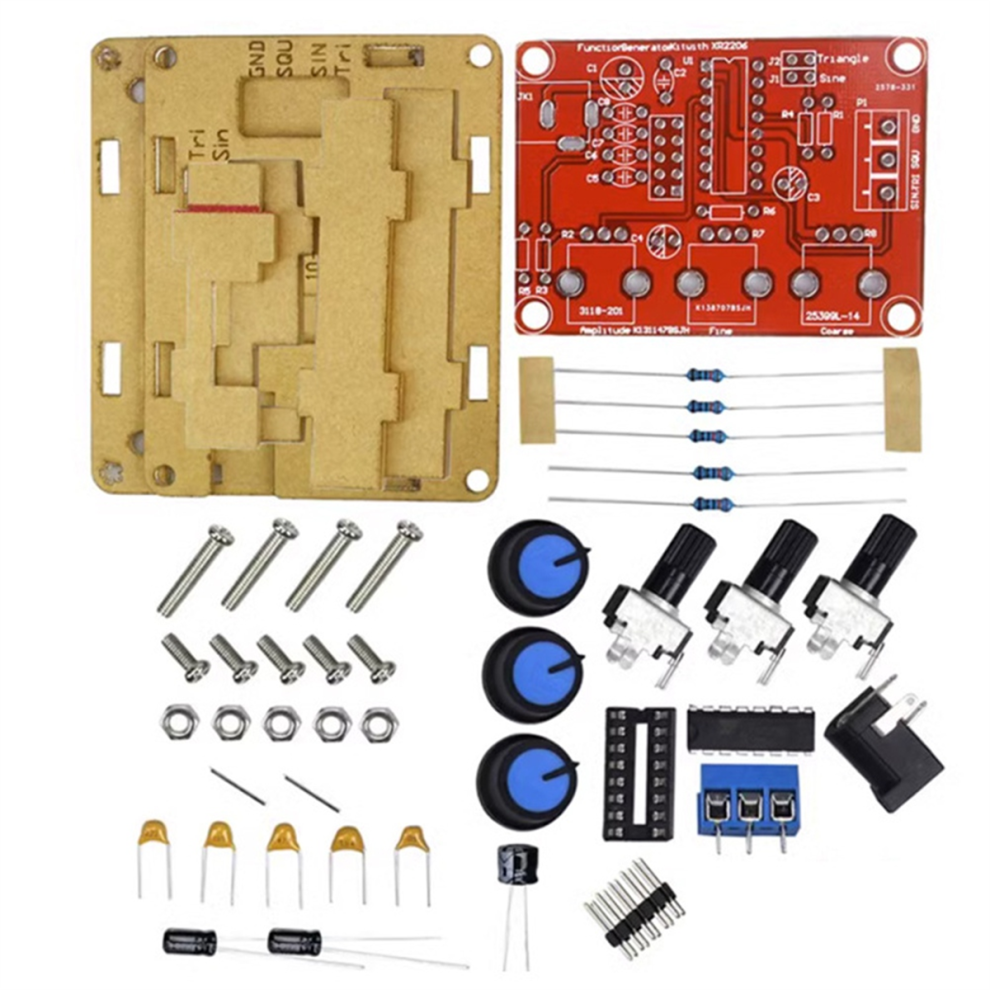

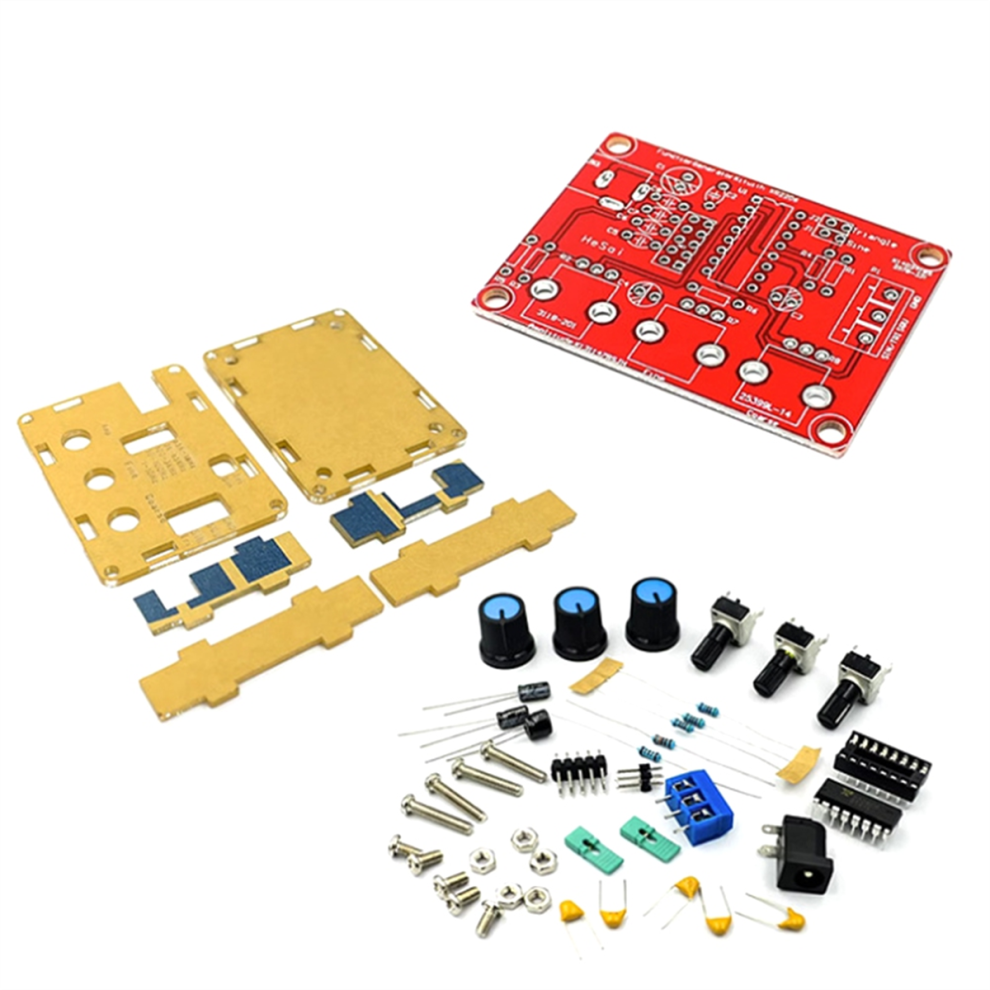

Förpackningens innehåll:
1 * XR2206 Högprecisionssignalgenerator DIY-kit

Endast ovanstående förpackningsinnehåll, andra produkter ingår inte.
