XZZ Programmer Notebook Chip Läs- och skrivverktyg, komplett set

XZZ Programmer Notebook Chip Läs- och skrivverktyg, komplett set Beskrivning

XZZ Programmer Notebook Chip Läs- och skrivverktyg Fullständig uppsättning Beskrivning

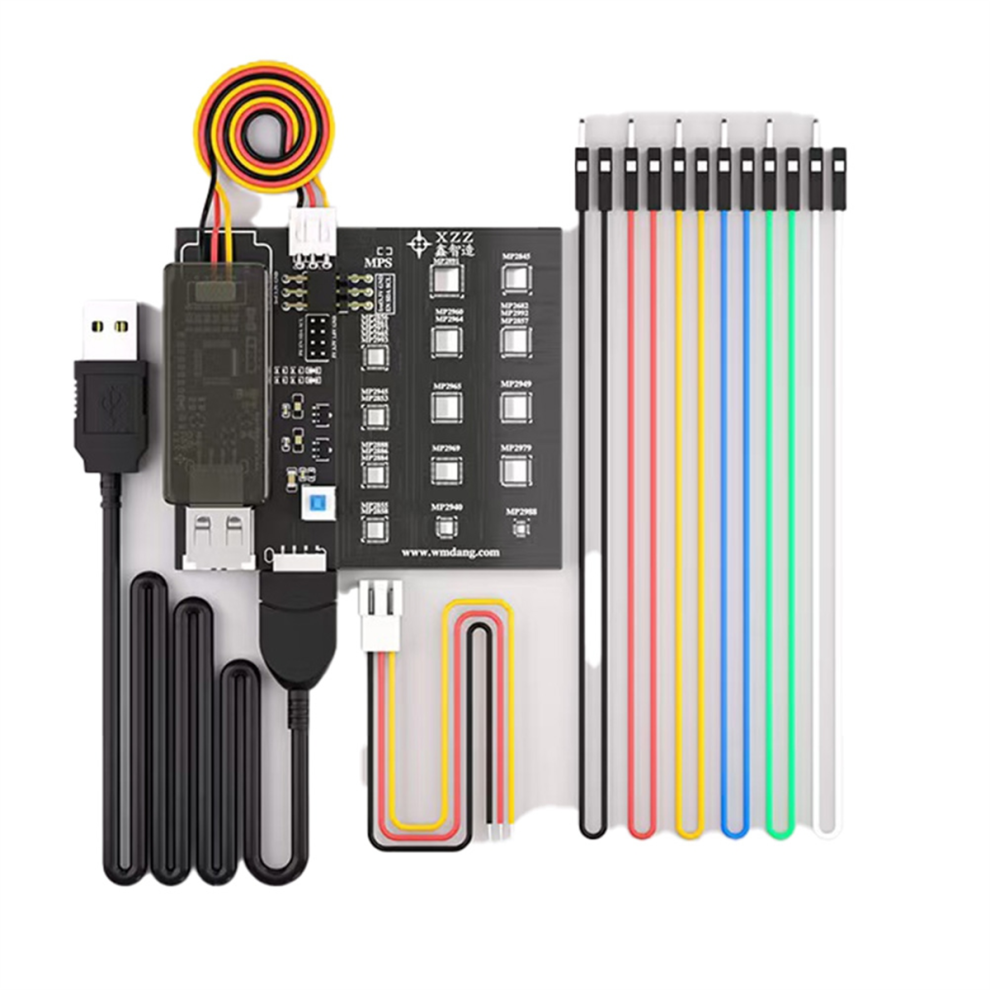

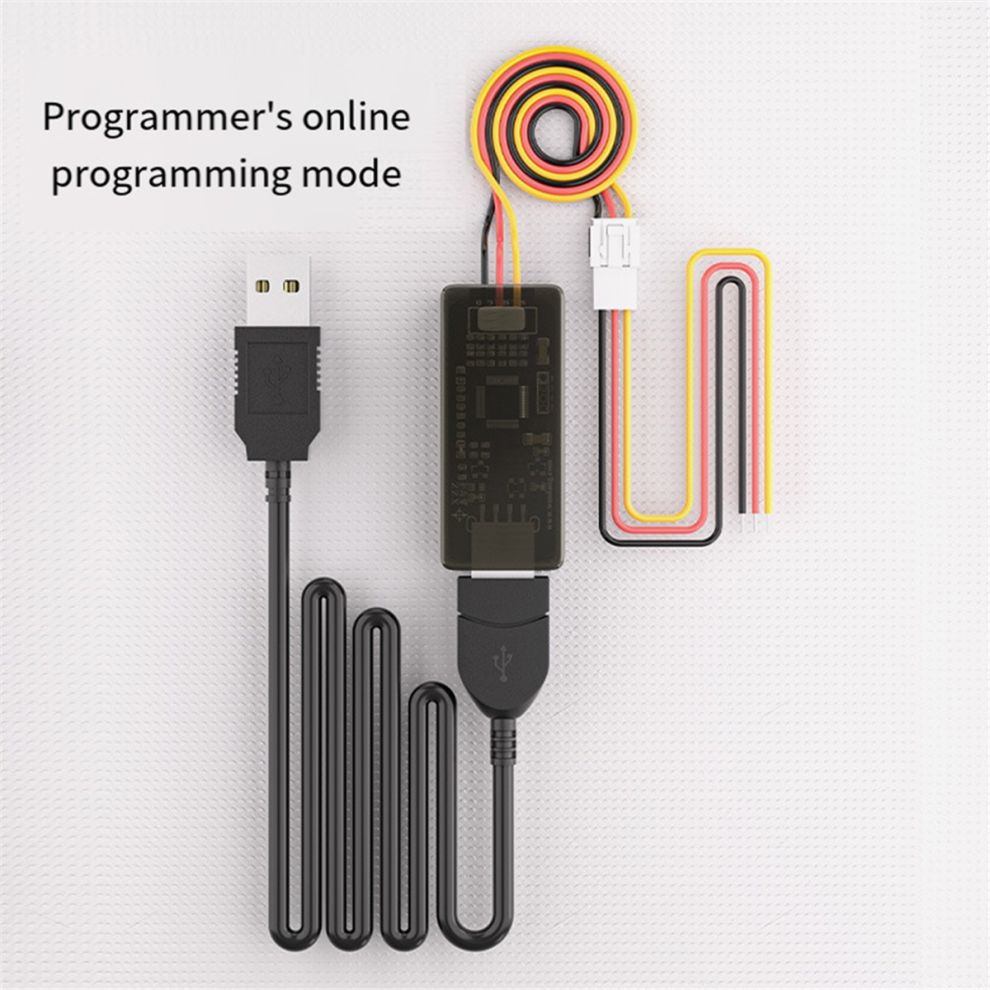

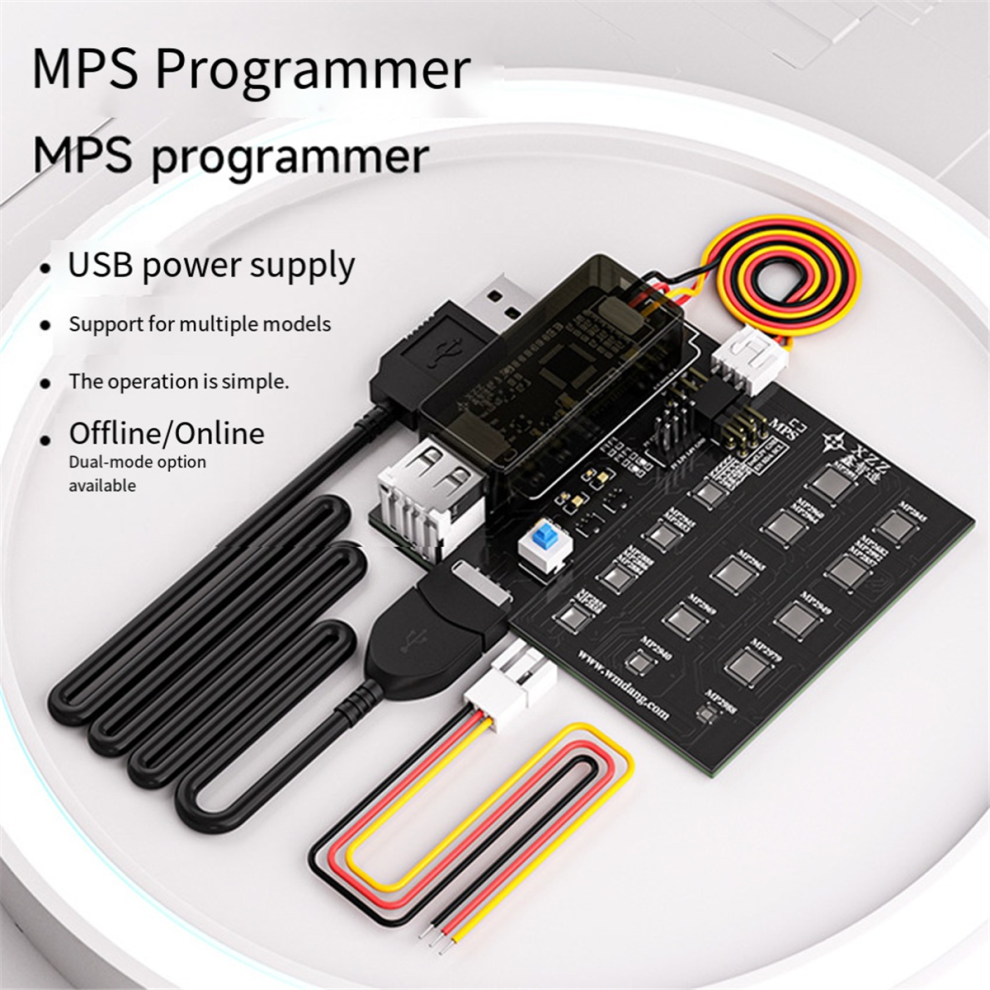

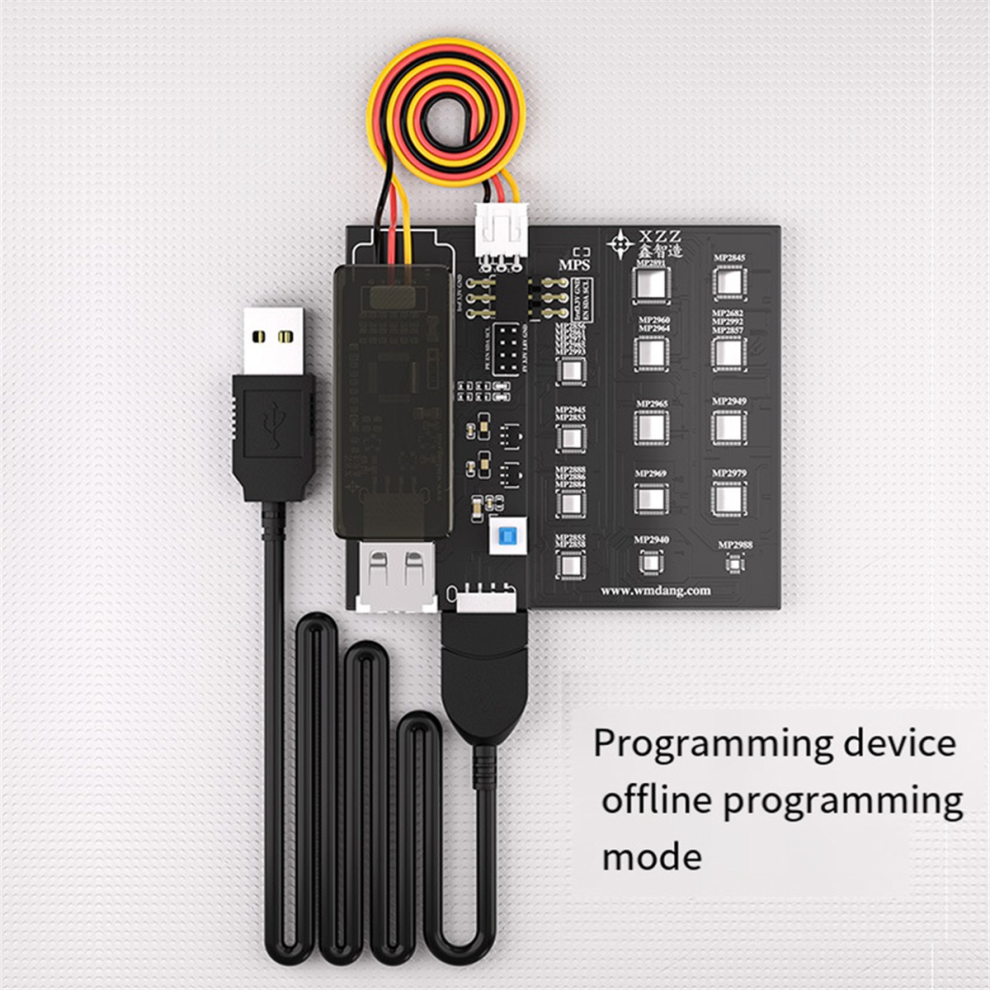

XZZ Notebook Programmer med Offline-kort stöder offline/online-drift i två lägen, vilket möjliggör läsning, skrivning och reparation av bärbara chip utan demontering. Jämförbara kablar ansluter moderkortet för onlineprogrammering, och processorn är fastlödd på kortet för offlineprogrammering.
Lista över enheter som stöds av programmeraren:
1. Programmering av bärbar kärnströmmonitor: MP2940, MP2940A, MP2940C, MP2942, MP2943, MP2944, MP2945, MP2948C, MP2949A, MP2950, MP2959, MP2962, MP2969, MP2979A.
2. Programmering av Server Core Power Monitor: MP2955/56/58, MP2951, MP2853, MP2888/86/84, MP2965/66/68, MP5023, MP2975/78/72, MP2855, MP2949A, MP5920, MP5922, MP2926, MP2988.
3. Datorer och kärnor: MP2971/73, MP2845/45A, MP2856/57, MP2880, MP2882/72/74/78, MP2960, MP2964, MP9941, MP2975/72/76178, MP2985/92/93, MP2986/83, MP2995, MP5990, MPQ2977, MPQ2967, MPQ2861/MP2862, MPQ8646, MP2860/MP2891, MP2890/MP2891A.
Handledning för import och export av program:
1. När programvaran öppnas och programmeringen inte är ansluten visas ett rött meddelande "USB är inte ansluten!" nedan.
2. När programmeraren är ansluten försvinner det röda meddelandet "USB är inte ansluten!" nedan.
3. Programmeraren är ansluten till chipet via en 3P-kontakt, med en svart GND-kabel, en röd SDA-kabel och en gul SCL-kabel.
4. Om du är osäker på den specifika punkten, vänligen se chipets PDF, till exempel MP28888, där stift 34 är SCL och stift 35 är SDA.
5. Slå på målkortet och klicka på SCAN för att söka efter chipet. Observera att chipet måste vara påslaget för att känna igen det.
6. Identifierat chip MP2888A med PMBUS-adress 20H och ID 25H.
7. Om det finns flera chips visas listan till vänster. Klicka på chipets titel för att välja.
8. Ingången används för att ställa in chipets grundläggande parametrar, till exempel antal faser etc.
9. Klicka på "Registrera" för att säkerhetskopiera och flasha program på detta gränssnitt.
10. Säkerhetskopiera program: Klicka på [Aktuell export] eller [Sys. [Exportera], ange filnamnet som ska sparas i dialogrutan Spara som och spara. När det finns flera chip säkerhetskopierar Cur. Export ett enda chip, medan Sys. Export säkerhetskopierar alla chip tillsammans till en fil. Rekommenderar att använda Cur. Export.
Färg: Svart
Material: PCB
Specifikationer: Komplett set
Paketinnehåll:
1 x Programmerare
1 x Offline-kort
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet på bilden skiljer sig något från den verkliga varan. Det tillåtna måttet är +/- 1-3 cm.
