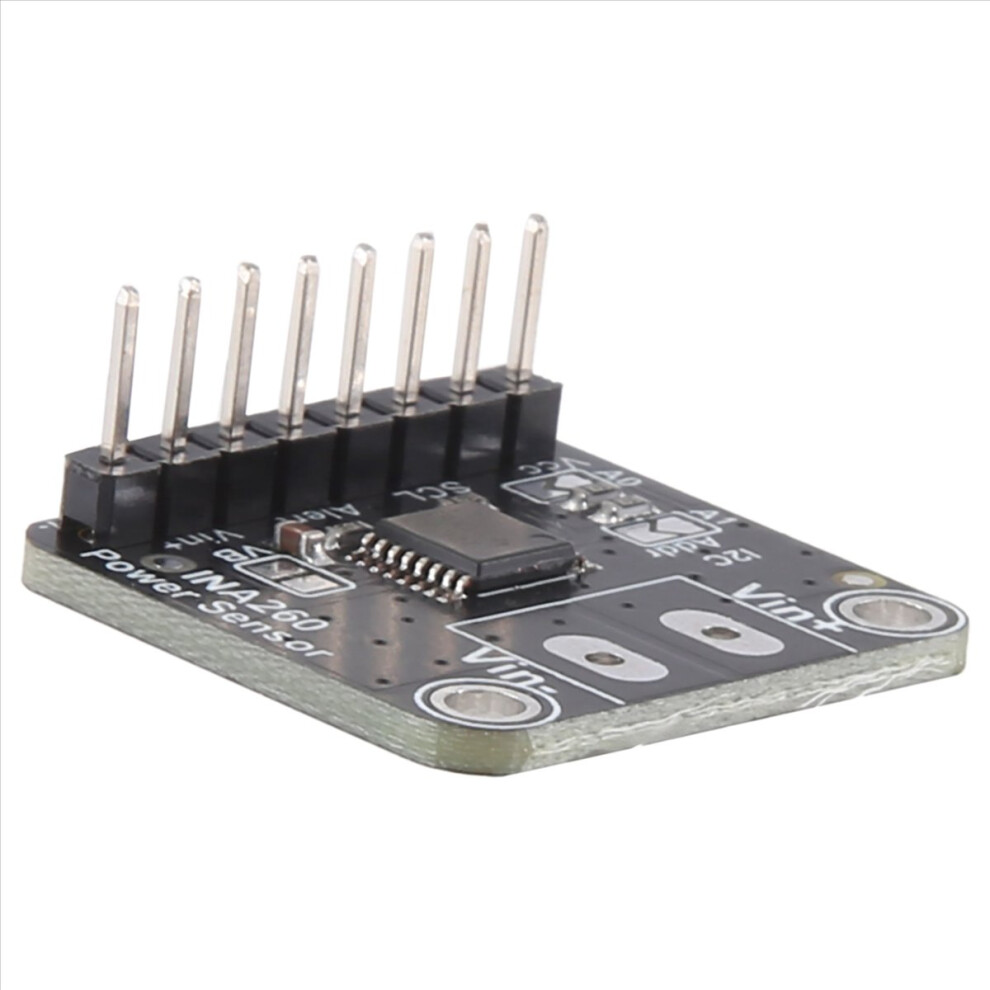

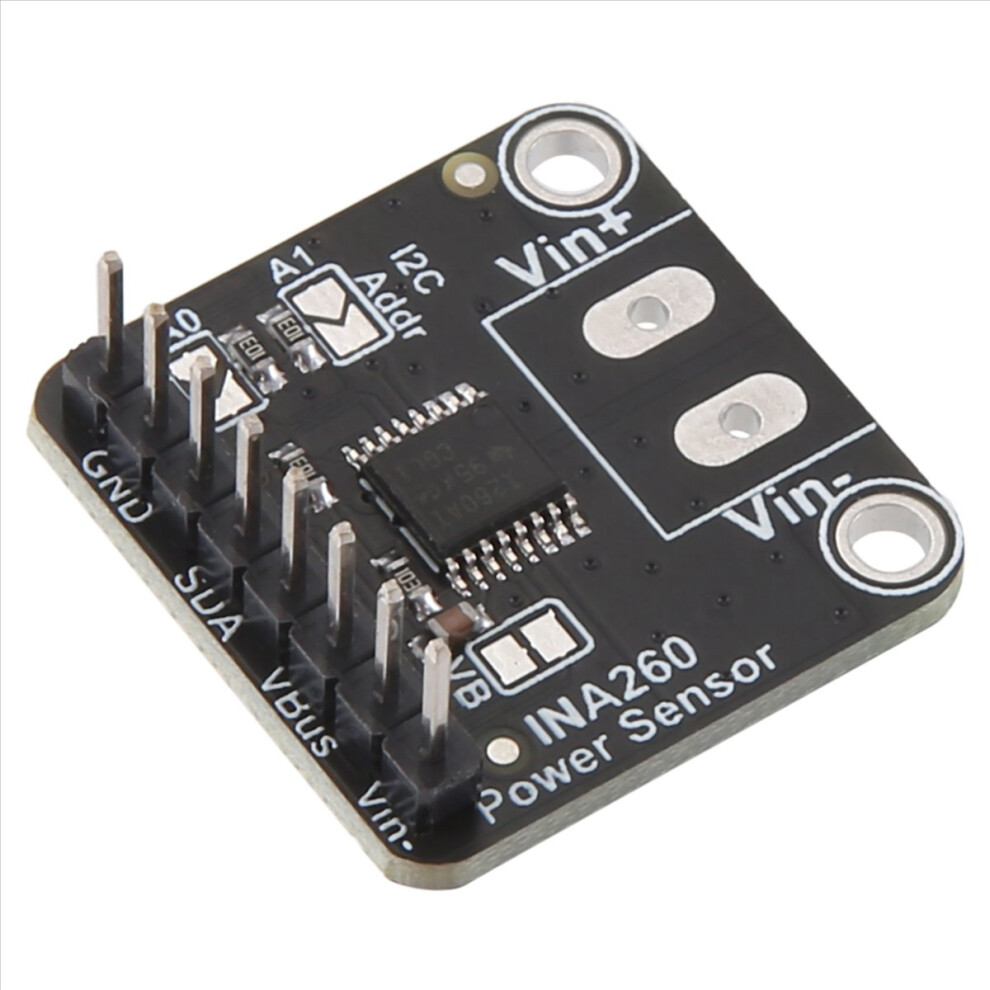

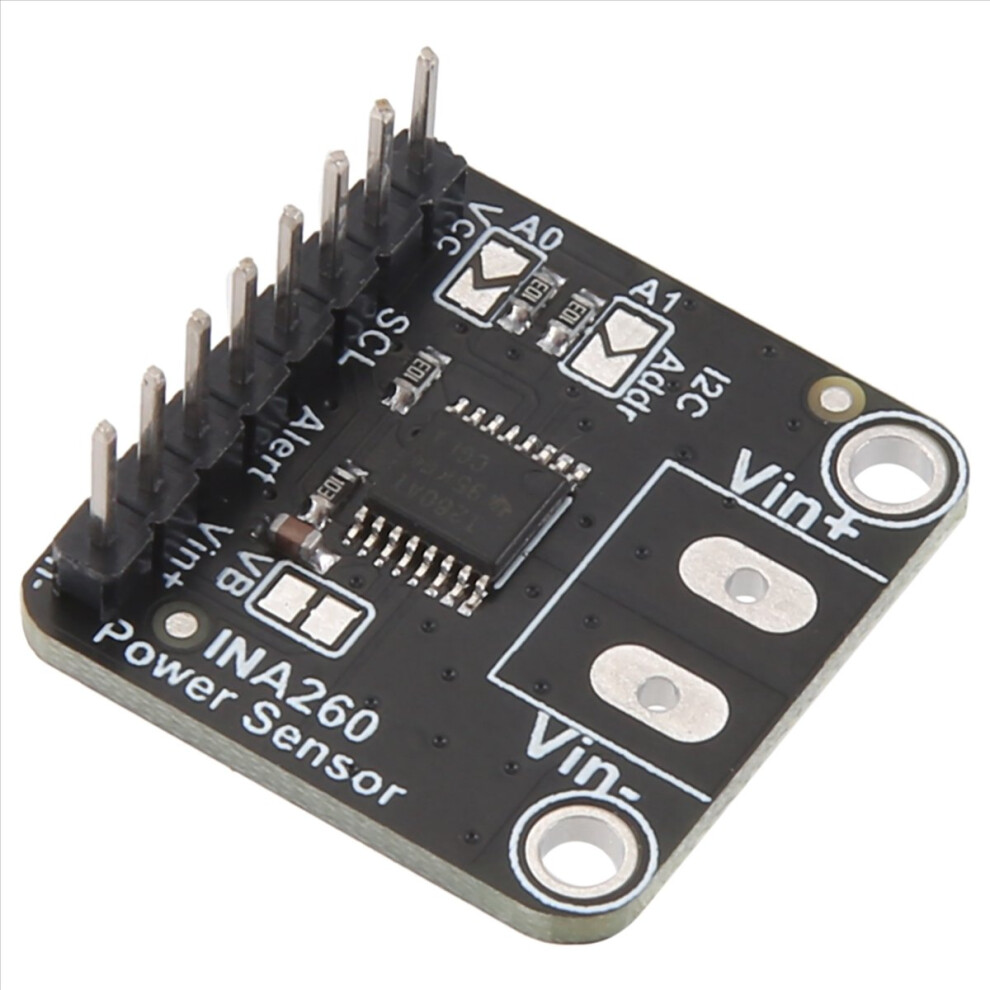

INA260 Detectiesensormodule Spanning Stroom Vermogen Sensormodule

INA260 Detectiesensormodule Spanning Stroom Vermogen Sensormodule Beschrijving

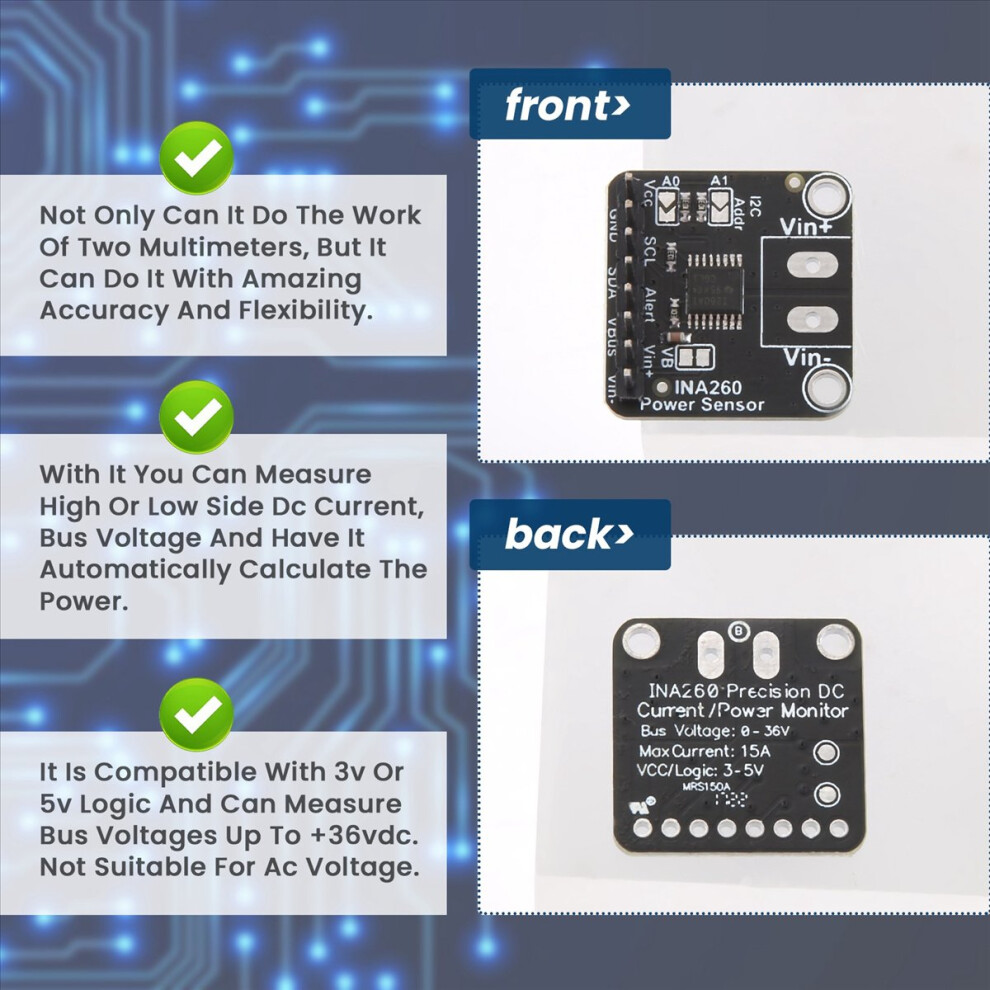

1. Hij kan niet alleen het werk van twee multimeters doen, maar ook met verbazingwekkende nauwkeurigheid en flexibiliteit. U kunt er gelijkstroom (DC) en busspanning mee meten en automatisch het vermogen laten berekenen. Hij doet dit met een nauwkeurigheid van 1% over een indrukwekkend spannings-, stroom- en temperatuurbereik, terwijl de gegevens in een gebruiksvriendelijk formaat via I2C worden verzonden.
2. Werkt perfect met elk circuit (python) of compatibele microcontrollers, evenals singleboardcomputers zoals . Hij is compatibel met 3V of 5V logica en kan busspanningen meten tot +36VDC. Niet geschikt voor wisselspanning.

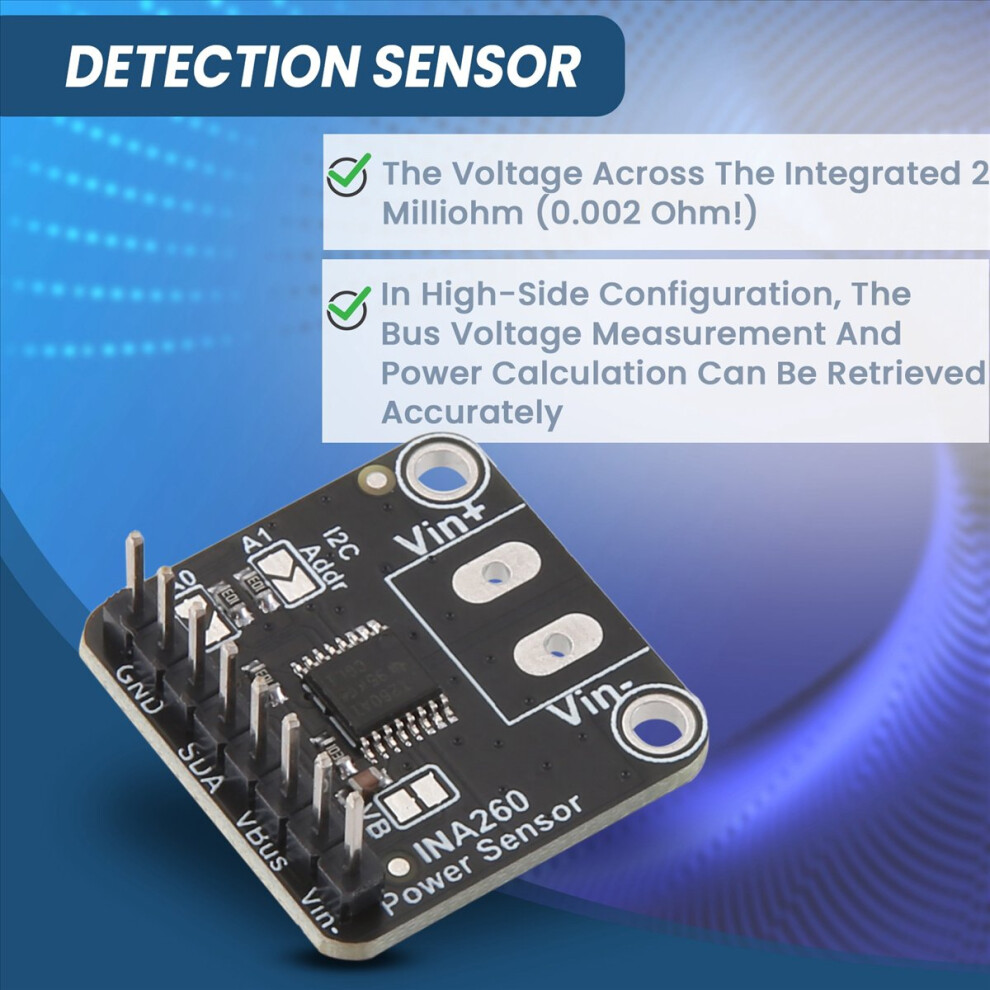

3. De spanning over de geïntegreerde shuntweerstand van 2 milliohm (0,002 ohm!), 0,1%, wordt gemeten door een interne 16-bits ADC, waardoor een indrukwekkend stroombereik kan worden gemeten met een resolutie van 1,5 Ω. (De weerstand van de weerstand is zo laag dat sommige multimeters dit als kortsluiting registreren!)
4. In een high-side configuratie kunnen de busspanningsmeting en vermogensberekening nauwkeurig worden opgehaald, maar gevorderde hackers die de busspanning in een low-side configuratie willen meten, moeten de jumper tussen V+ en Vbus doorknippen en de Vbus-pin op de spanningsbus aansluiten.

De meeste stroommeetinstrumenten hebben aanzienlijke beperkingen die hun bruikbaarheid beperken. Veel zijn alleen low-side, wat problemen kan veroorzaken wanneer de aardreferentie verandert met de stroom. Andere instrumenten, zoals zijn zusterinstrument Ina219b, vermijden dit door de high-side te meten, maar vereisen het vervangen van de shuntweerstand om een ander stroombereik te meten. De Ina260 vermijdt deze beperkingen en kan met zijn geïntegreerde precisie-shuntweerstand worden gebruikt om continu stromen tot 15 A te meten bij +36 V aan de hoge of lage kant.
Type: Detectiesensor
Opmerking: Verschillende batches kunnen verschillen hebben in productuiterlijk, kleur en gedrukte tekens, die het gebruik niet beïnvloeden.
Kleur: Zoals afgebeeld
Materiaal: FR-4

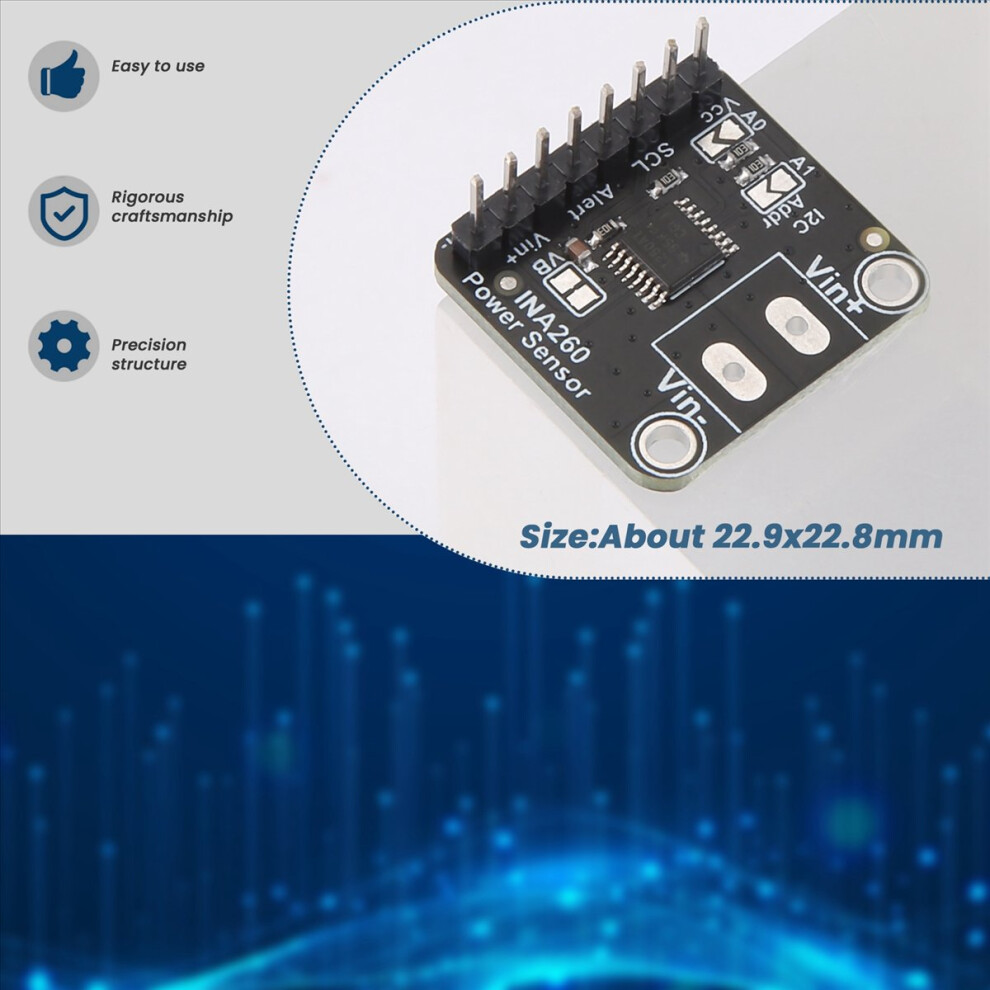

Afmetingen: Ongeveer 22,9 x 22,8 mm

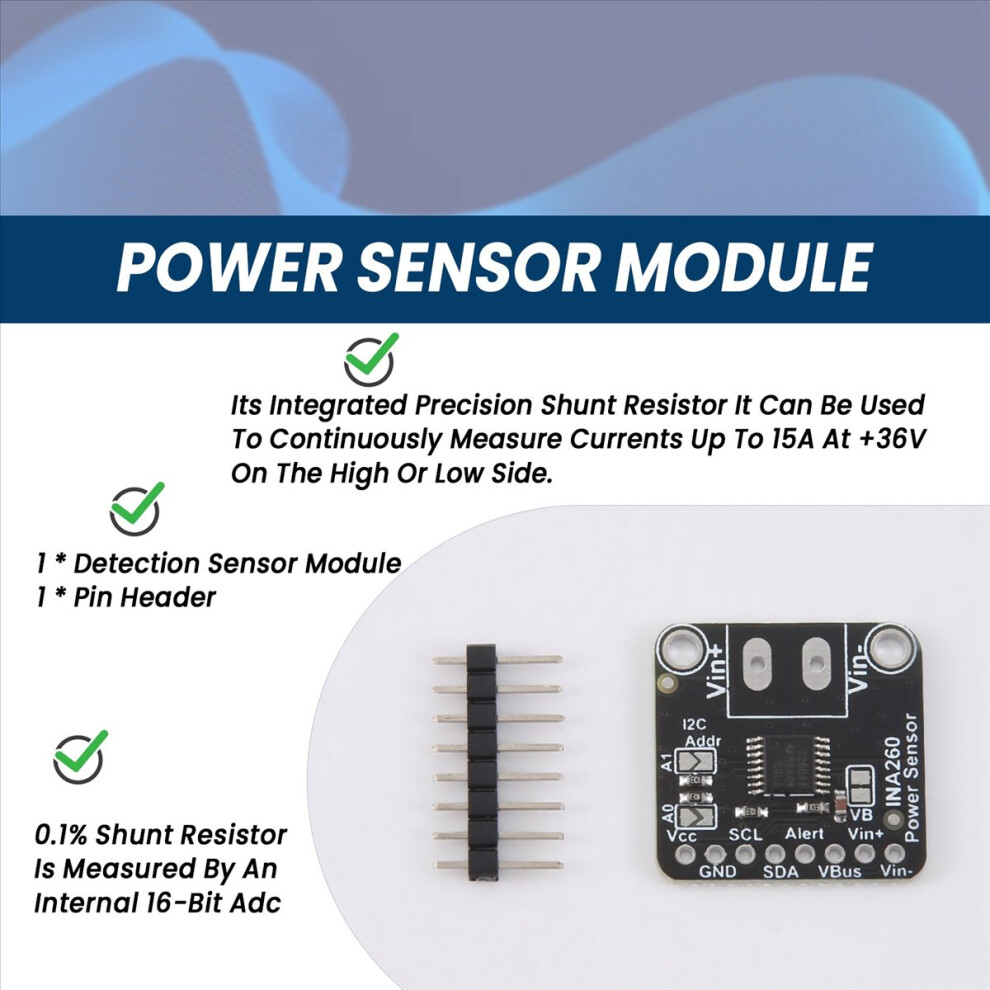

Inhoud van de verpakking:
1 * Detectiesensormodule
1 * Pinheader

Alleen de bovenstaande inhoud van de verpakking, andere producten zijn niet inbegrepen.
Opmerking: Lichtreflectie en verschillende displays kunnen ervoor zorgen dat de kleur van het item op de afbeelding enigszins afwijkt van het echte werk. De toegestane meetfout is +/- 1-3 cm.
