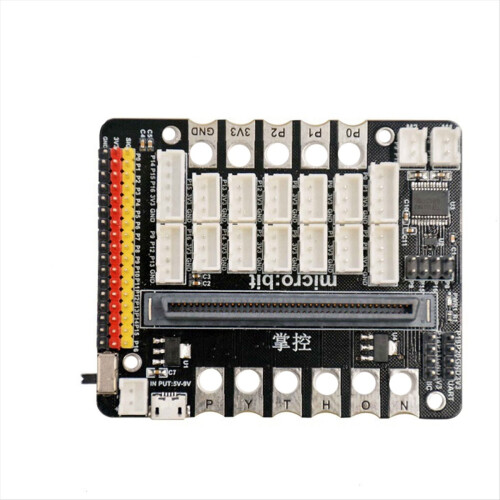

Für Microbit V1.0/2.0/3.0 Motherboard-Erweiterungsplatine IO BIT V2 Adapter

Für Microbit V1.0/2.0/3.0 Motherboard-Erweiterungsplatine IO BIT V2 Adapter Beschreibung

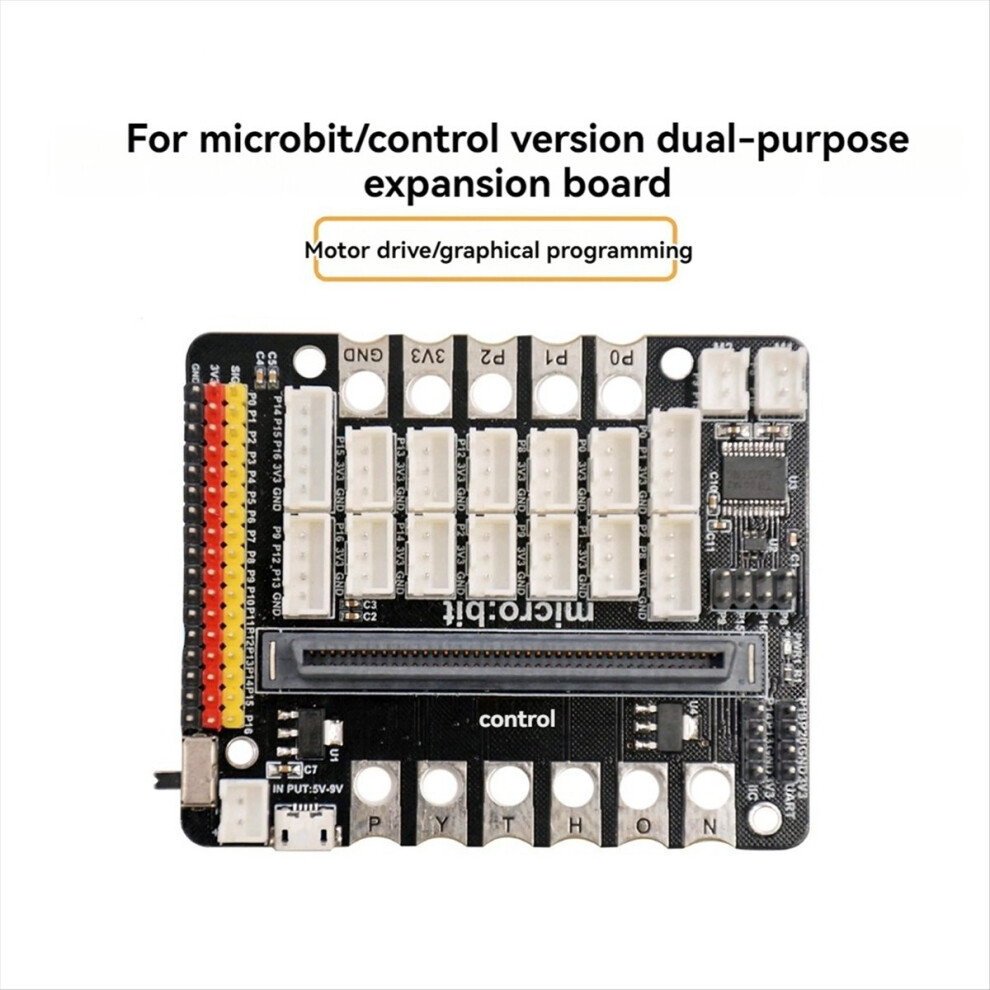

Diese Erweiterungsplatine unterstützt das Micro:bit-Mainboard und ist mit der Steuerplatine kompatibel. Sie unterstützt USB-Stromversorgung und Batteriebetrieb und verfügt über einen eigenen Netzschalter.

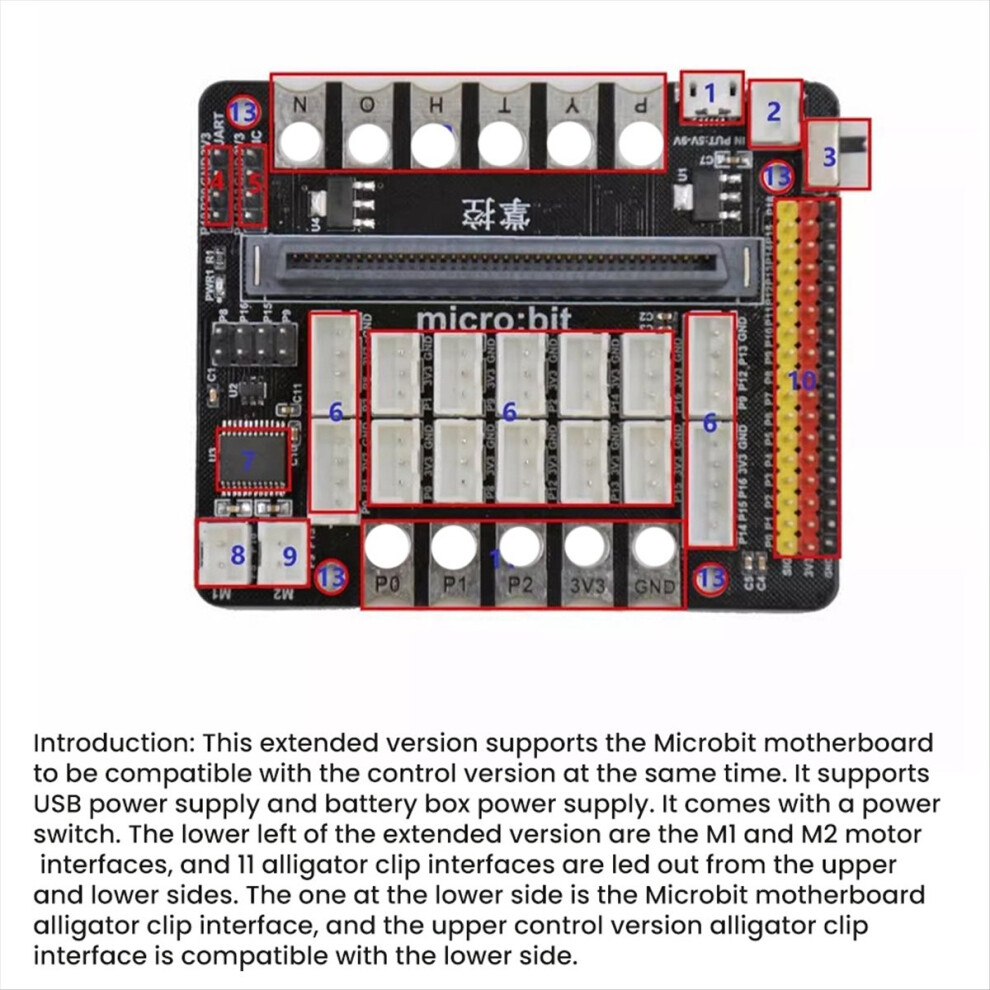

In der unteren linken Ecke der Erweiterungsplatine befindet sich die Motorschnittstelle M1 und M2. Es gibt 11 Krokodilklemmen an der Ober- und Unterseite. Die untere ist die Krokodilklemme des Micro:bit-Mainboards, und die obere Krokodilklemme der Steuerplatine ist mit der unteren kompatibel.
USB-Stromanschluss (5 V)
Batteriefach-Stromanschluss (5-9 V)
Ein-/Ausschalter

UART-Protokollanschluss
11C-Protokollanschluss
Rutschfeste Buchse
Motortreiberchip
M1-Motoranschluss (P8 und P10)
M2-Motoranschluss (P9 und P15)
Alle 10 Anschlüsse sind herausgeführt, mehrere 3,3-V- und GND-Anschlüsse ermöglichen die Stromversorgung mehrerer Module.

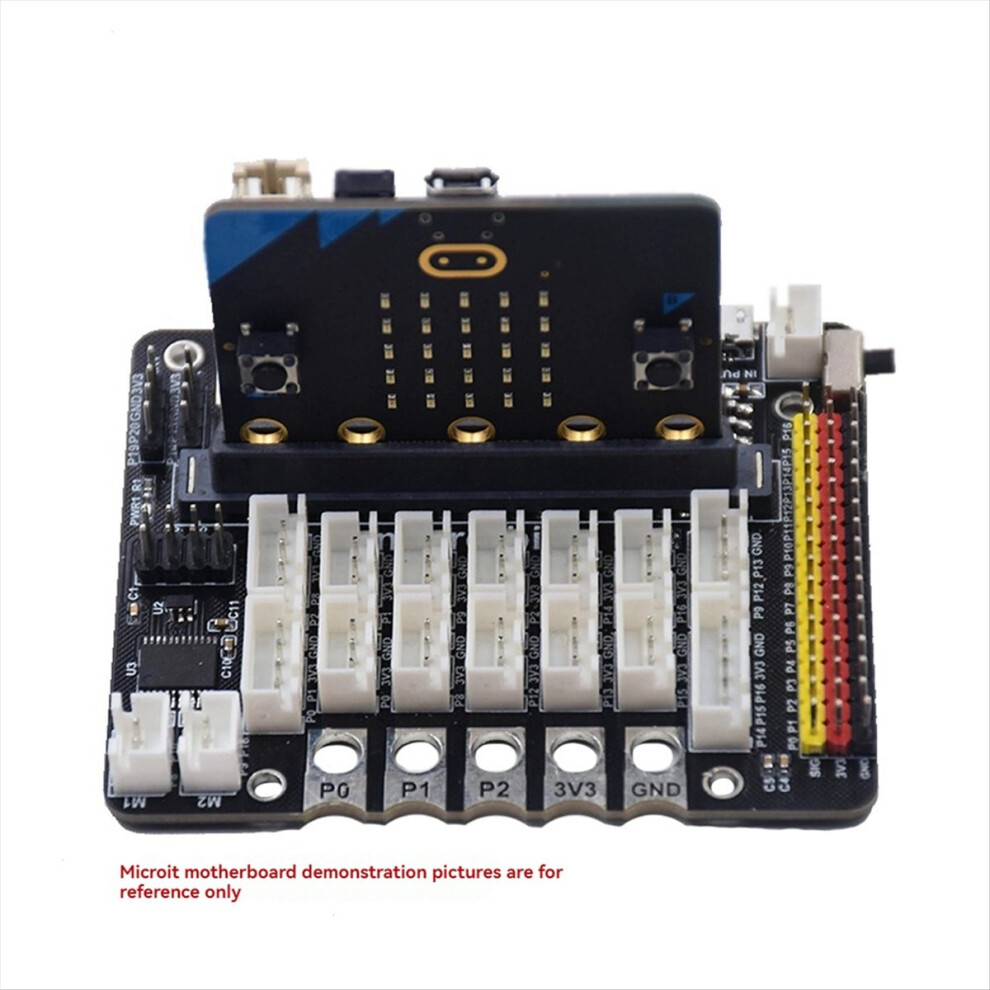

Die Krokodilklemmen des Micro:bit-Mainboards sind mit der Steuerplatine kompatibel.
Krokodilklemmen für das Bedienfeld
Positionierungslöcher
Farbe: Schwarz
Material: Leiterplatte Aufgrund unterschiedlicher Produktionschargen kann es zu Abweichungen in Aussehen, Farbe und Aufdruck kommen, die die Verwendung jedoch nicht beeinträchtigen.

Lieferumfang:
1 x Erweiterungsplatine

Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild geringfügig vom Original abweicht. Die Messabweichung beträgt +/- 1-3 cm.
