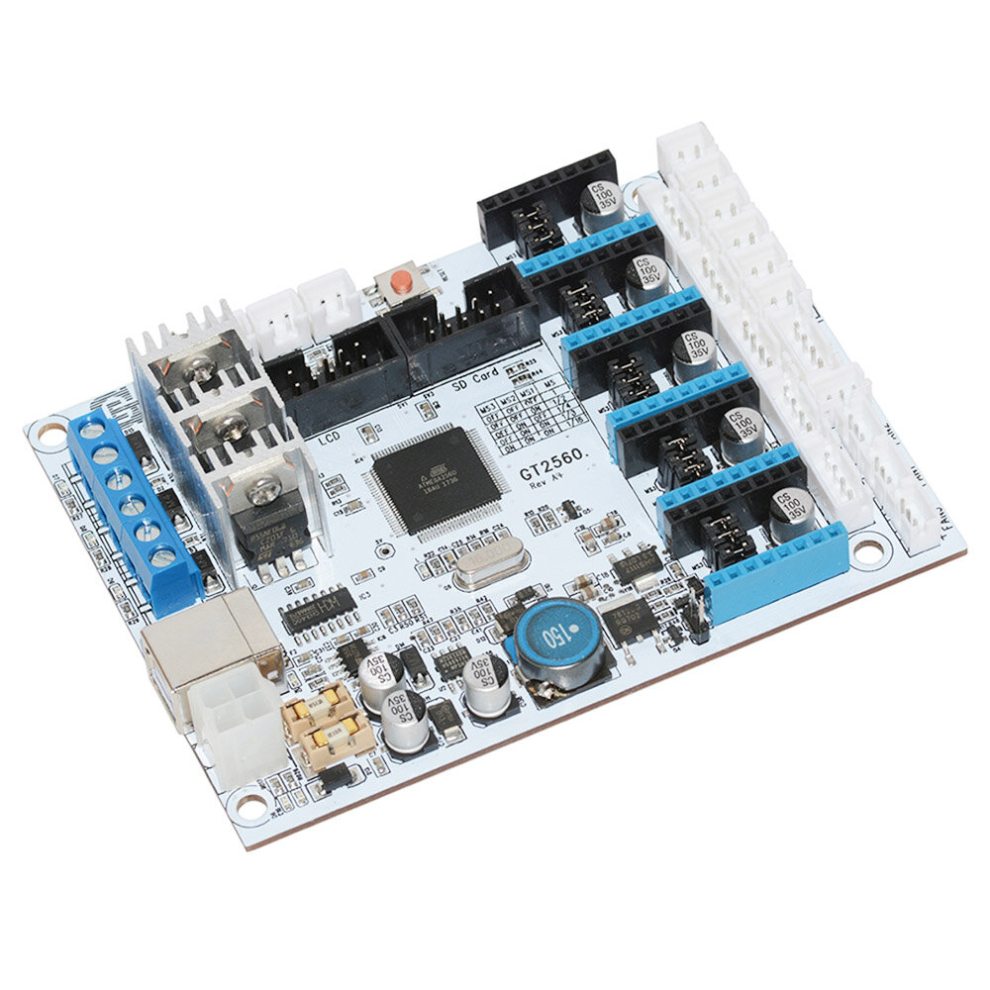

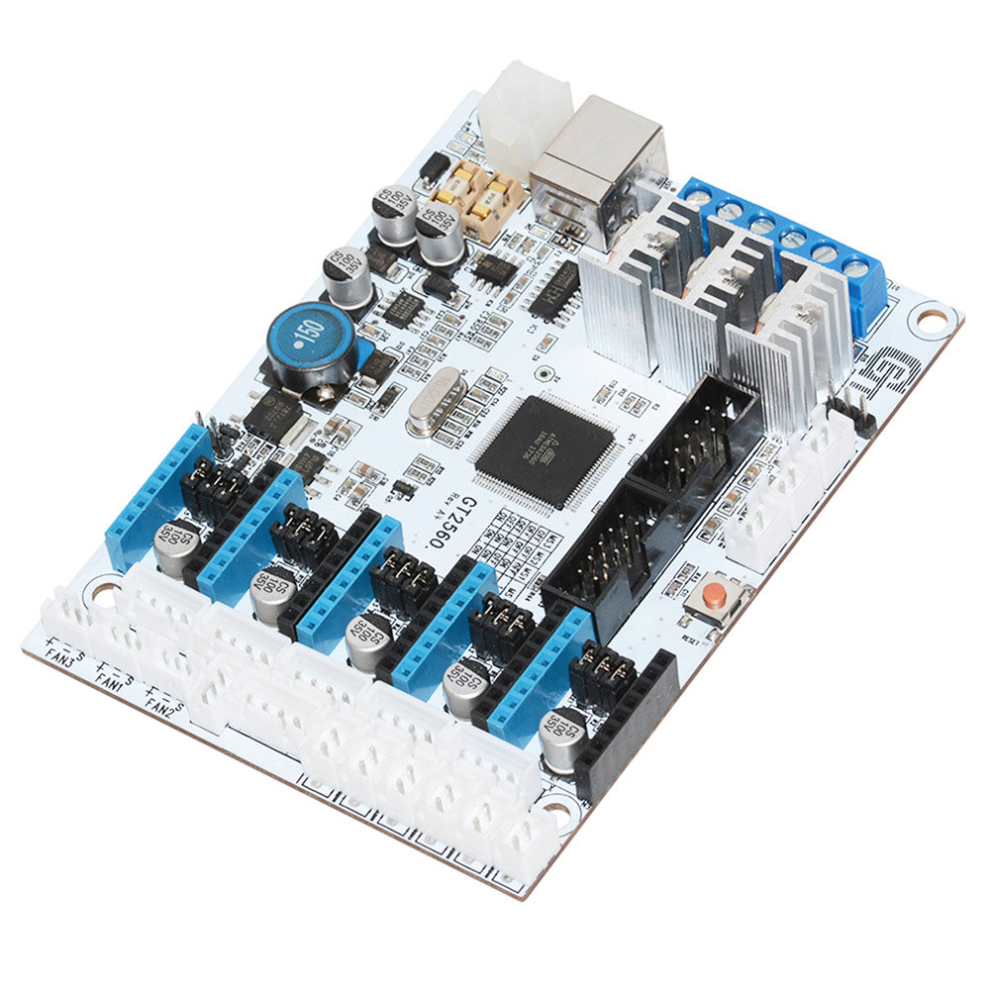

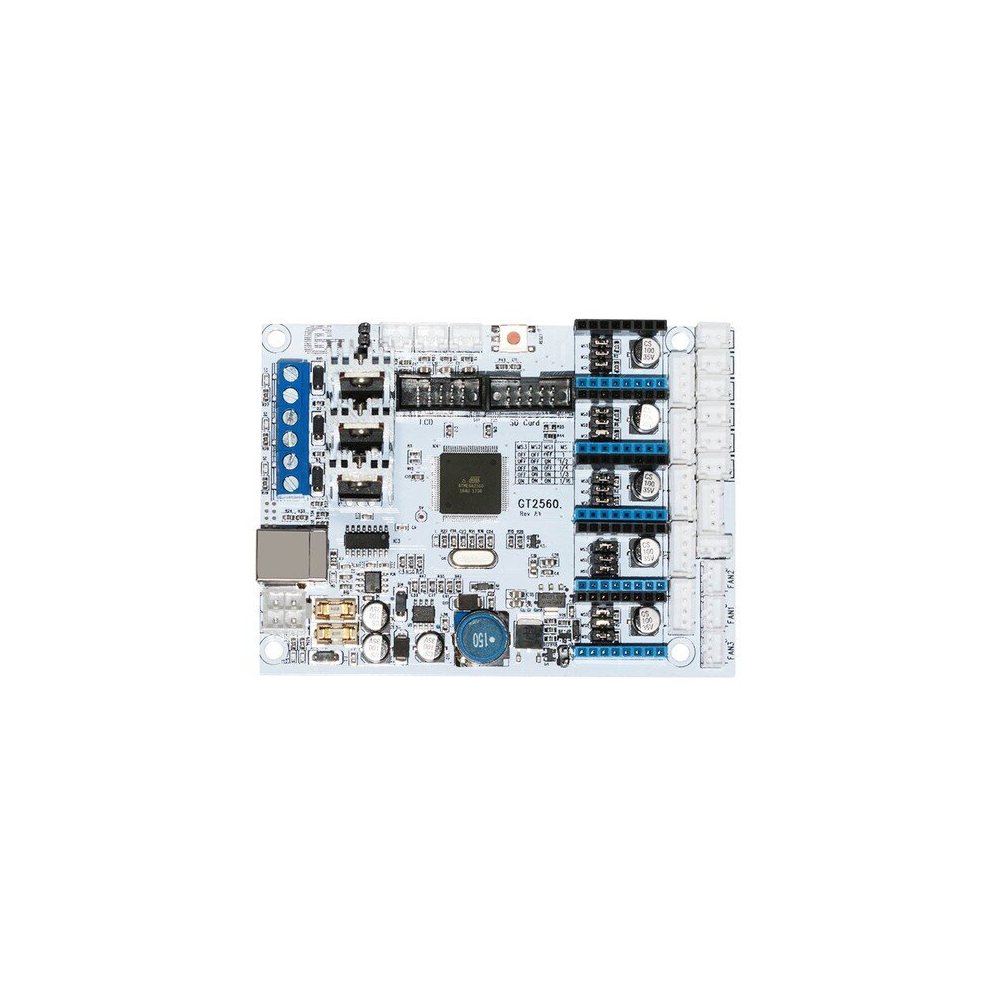

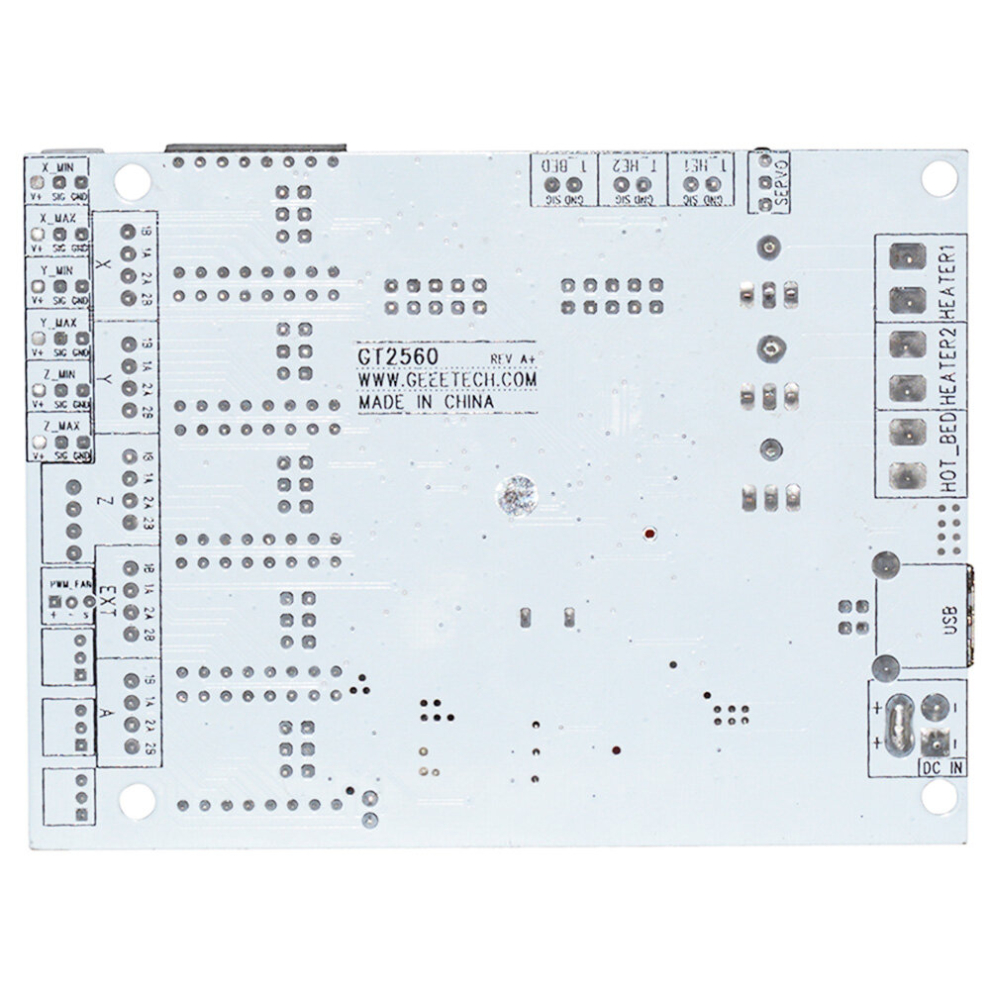

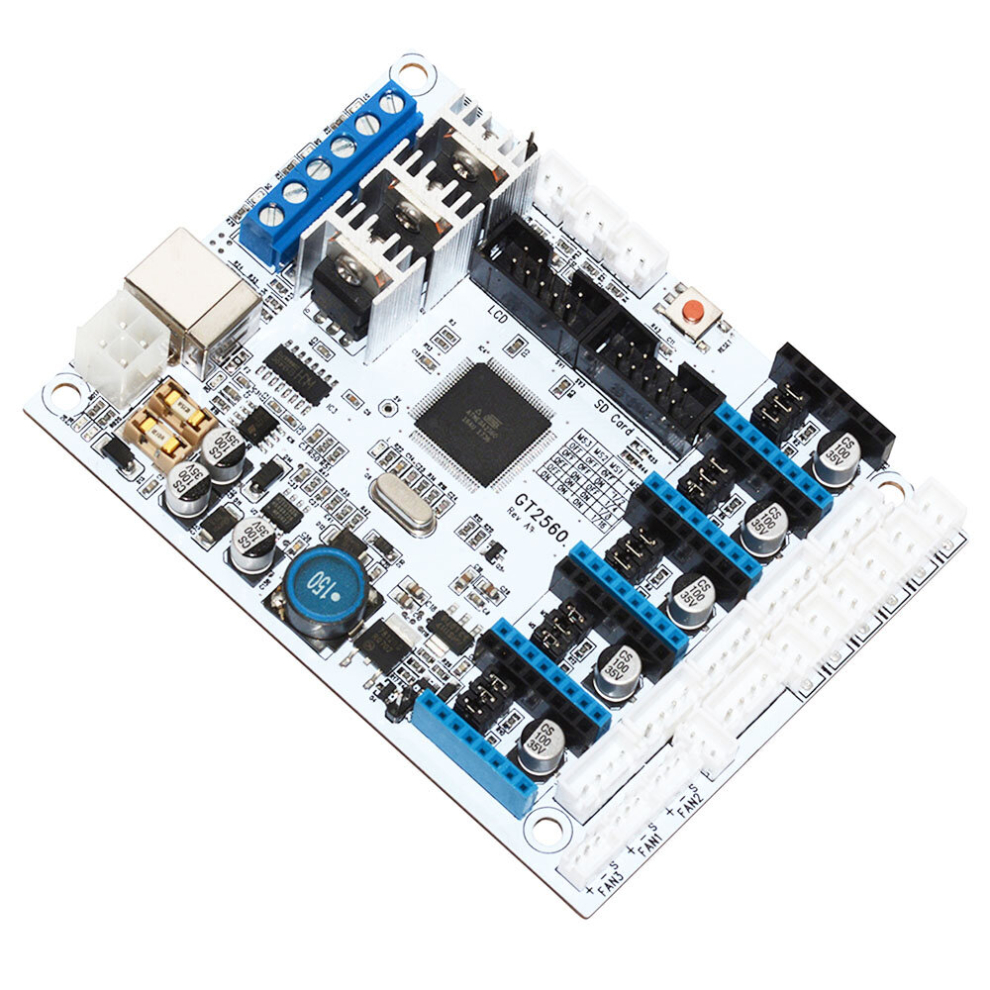

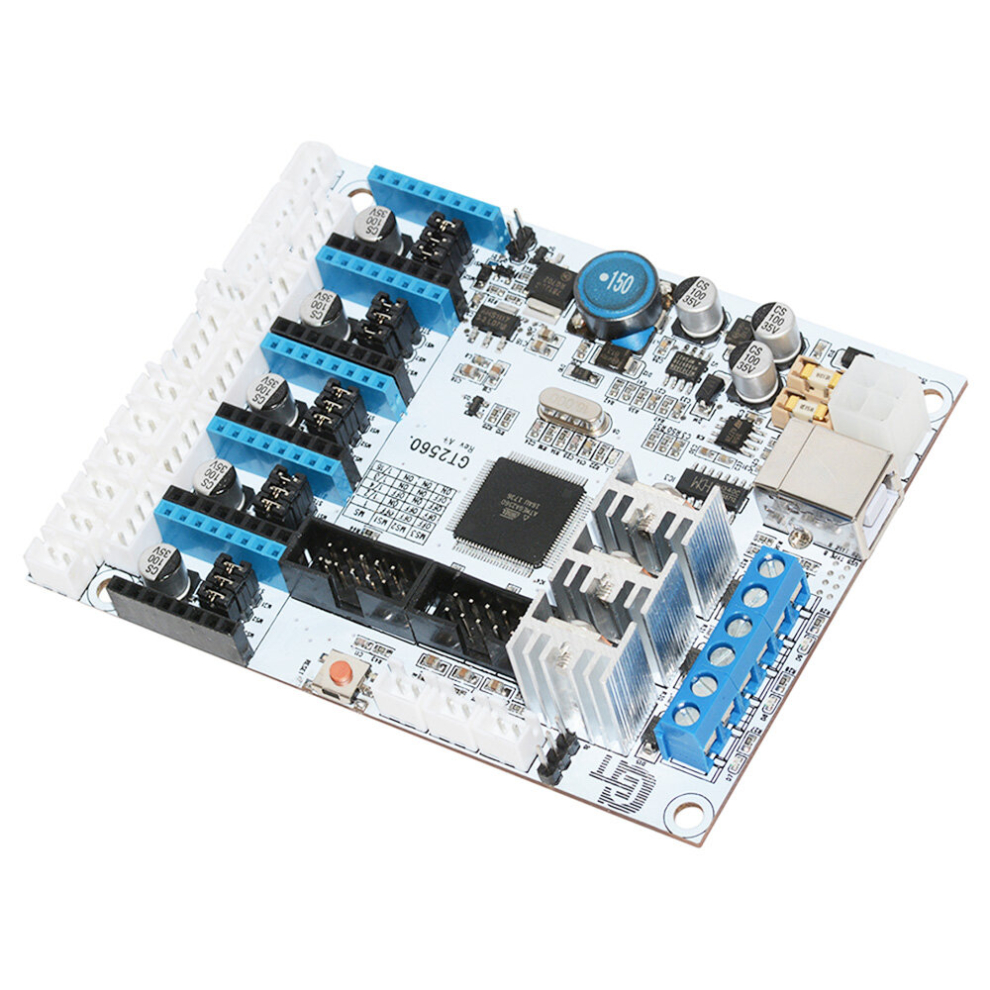

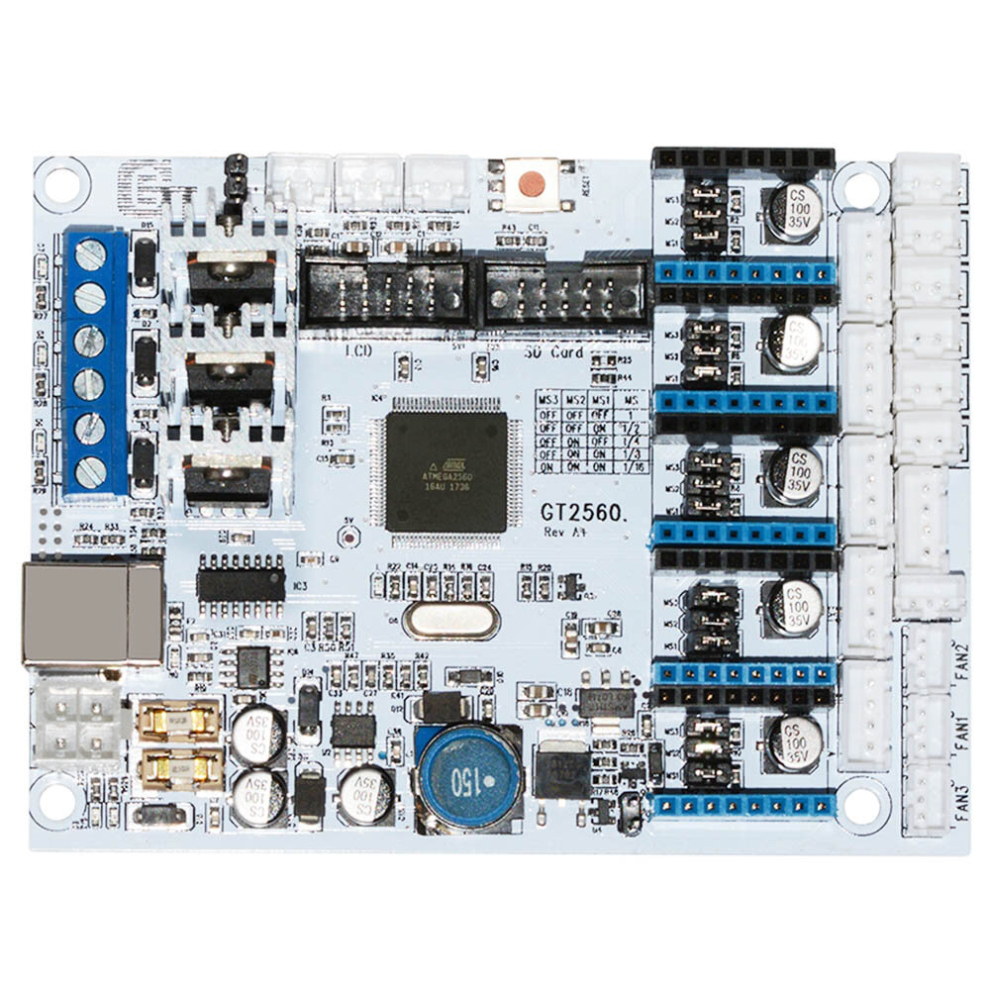

Geeetech GT2560 3D-Drucker Mainboard Controller Board Kompatibel Mega2560

Geeetech GT2560 3D-Drucker Mainboard Controller Board Kompatibel Mega2560 Beschreibung

Highlights:

Integriert mit den leistungsstarken Funktionen des Mega2560 + Ultimaker und des Mega2560+Ramps 1.4-Kits kann GT2560 diese nicht nur in Bezug auf Software und Hardware voll ersetzen, sondern bietet auch kompaktere Abmessungen, bequemere Verbindungen und mehr Stabilität.

Verwenden Sie ATmega2560 als Hauptsteuerchip, gekoppelt mit dem leistungsstarken USB-Seriell-Konverter FT232RQ.

Das Netzteil: Die Betriebsspannung beträgt 12 V-24 V, das doppelte Netzteildesign versorgt Heizbett und Logikteil separat. Der Strom beträgt 12 A für das Heizbett und 5 A für andere Teile. Der Kühllüfter unterstützt 12 V.

Der Hauptstromkreis verwendet eine SMD-Sicherungsröhre, die dem Stromanschluss hinzugefügte Diode kann dem gesamten Stromkreis einen Verpolungsschutz bieten, außerdem ist der 5-V-USB-Anschluss ein USB-Anschluss, der mit einer wiederherstellbaren 500-mA-Sicherung geschützt ist.

Drei 12-V-Lüfterausgänge und ein PWM-Ausgang für LED- oder andere Beleuchtungsgeräte.

Drei 55-Ampere-MOSFETs (mit LED-Anzeige, die tatsächliche Leistung wird durch die Leiterplatte und den Anschluss begrenzt), alle 3 MOSFETs sind mit einem Kühlkörper ausgestattet, um eine ausreichende Wärmeableitung und einen stabilen Betrieb zu gewährleisten.

Unterstützt 5 A4988-Schrittmotortreiber (3 für die X/Y/Z-Achse und 2 für Extruder); Die Unterteilung des Schrittmotors kann per Drehschalter eingestellt werden, wodurch Jumperkappen entfallen und die Bedienung einfacher wird.

Drei Temperatursensoreingänge (100k Thermistor wird empfohlen)

Erweiterte LCD- und SD-Kartenschnittstellen unterstützen sowohl LCD2004 als auch LCD 12864, sodass Sie ohne Ihren PC drucken können.

Die Firmware ist die gängige Marlin-Firmware, die für ihre Stabilität, Benutzerfreundlichkeit und hohe Leistung bekannt ist.

Spezifikation:

Marke: Geeetech

Typ: 3D-Drucker-Mainboard

Modell: GT2560

Motor: XH (2,54 mm, 4-polig)

Lüfter: PH (2,00 mm, 3-polig)

Endanschlag und Thermistor: XH (2,54 mm, 2-polig)

Produkt Gewicht: 80 g

Paketgewicht: 100 g

Produktgröße (L x B x H): 107,3 x 78,7 x 22 mm

Paketgröße (L x B x H): 110 x 80 x 40 mm

Paketinhalt

1 x GT2560 3D-Drucker-Controller-Platine

1 x Benutzerhandbuch
