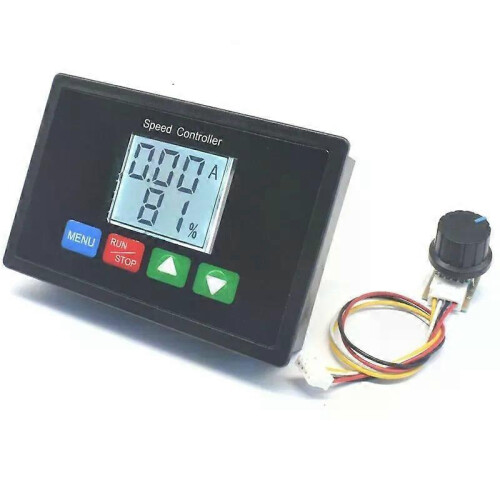

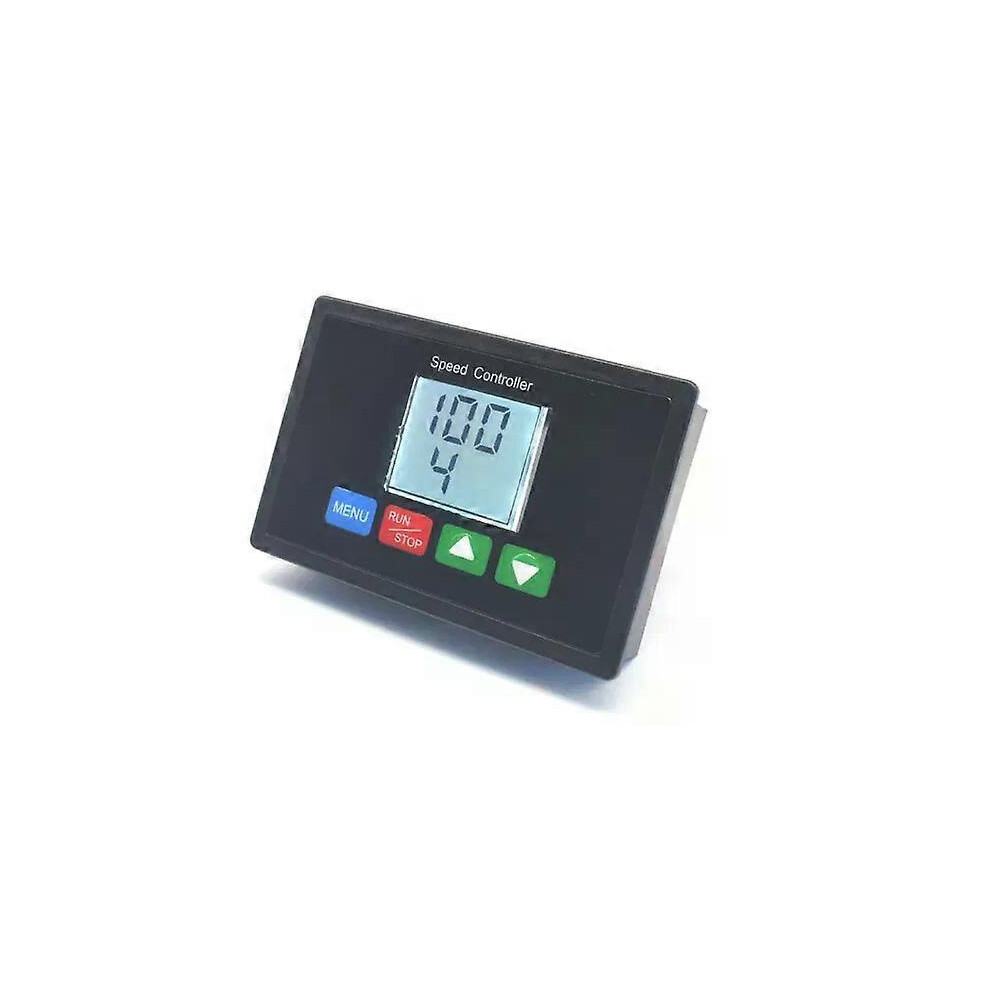

Multifunktionaler 10-55V DC Bürstenmotor-Encoder-Regler DC-Motor-Controller mit Überlastschutz 12V 24V 36V 48V, einstellbare Drehzahl

Multifunktionaler 10-55V DC Bürstenmotor-Encoder-Regler DC-Motor-Controller mit Überlastschutz 12V 24V 36V 48V, einstellbare Drehzahl Beschreibung

Multifunktionaler 10-55V DC Bürstenmotor-Encoder-Regler mit Überlastschutz für 12V, 24V, 36V und 48V einstellbare Drehzahl

Produktmerkmale

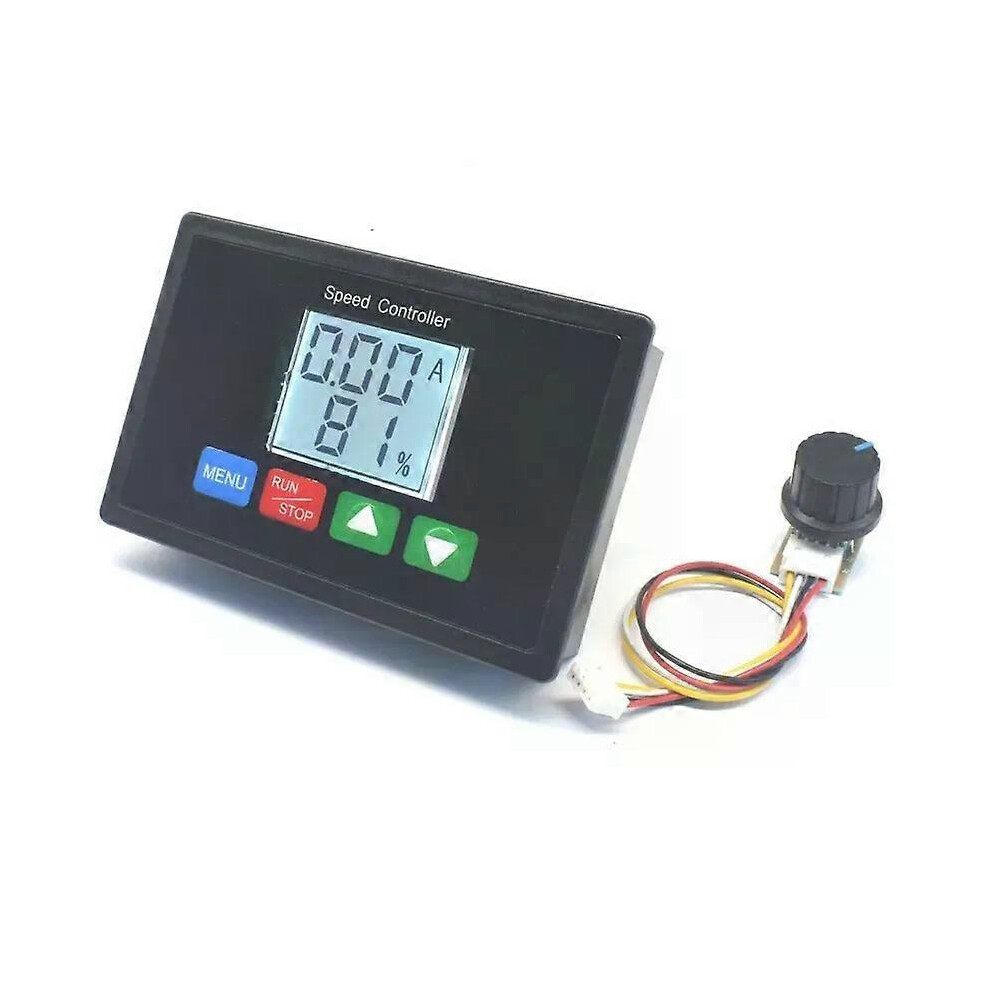

LCD-Display mit Hintergrundbeleuchtung zur Messung von Eingangsspannung und Ausgangsstrom

Einstellbare Anlauf- und Stoppzeit

Einstellbare Drehzahlbegrenzung

Einstellbarer Unterspannungsschutz mit Alarmfunktion (blinkende Hintergrundbeleuchtung)

Einstellbarer Überlastschutz mit Alarmfunktion (blinkende Hintergrundbeleuchtung)

Optionaler Motorstart nach dem Einschalten oder Deaktivierung des automatischen Starts

Steuerung von Beschleunigung und Verzögerung über Touch-Schalter am Bedienfeld; Start und Stopp können über den Encoder gesteuert werden

Produktparameter

Eingangsspannung: DC 10-55V (entspricht der Nennspannung des Geräts) Motor)

Messspannung: DC 10-55 V

Messstrom: 20 A

Anlaufstrom: 100 mA

Stromgenauigkeit: 5 %

Drehzahlregelung: Stromregelung

Sanftanlauf/Sanftstopp: 0-10 Sekunden/Obergrenze/Untergrenze: 0-100 %

Beschleunigung/Verzögerung: 1 %, 2 %, 5 %, 10 %, 15 %, 20 %, 25 %

Optionaler Unterspannungsschutz: 0-55 V einstellbar

Überstromschutzmodus: Modus 1 deaktiviert den Ausgang, Modus 2 hält den eingestellten Stromwert aufrecht

Überstromschutz: 0-20 A einstellbar

Startmodus beim Einschalten: Modus 1 startet nicht nach Einschalten. Modus 2 Selbststart beim Einschalten

Motor: Bürstenmotor

Digitale Drehzahlanzeige: 0-100 %-Tabelle (nicht die tatsächliche Motordrehzahl)

Vorwärts-/Rückwärtslauf: nicht unterstützt

Ausgangsspannung: Lineare Drehzahl

Regelungsmodus unter Last: Punkt + - Encoder

Drehzahlbereich: 0 -- 100 %

Steuerfrequenz: 15 kHz

Nettogewicht: 92 Gramm

Anschlussart: Anschlussklemme (gemäß Spezifikation)

Montageart: Einbau

Modulgröße: Länge Höhe Tiefe 116 mm 76 mm 30 mm

Einbauöffnung: Länge Breite 109 mm 70 mm

Hinweis: Die Eingangsspannung muss der Nennspannung des Motors entsprechen (10-55 V DC).

Beispiel: Nennspannung des Motors 12 V, Eingangsspannung des Reglers 12 V; Nennspannung des Motors 36 V, Eingangsspannung des Reglers 36 V. 220 V Eingangsspannung führen zu Durchbrennen. Bedienungsanleitung der Tasten: Halten Sie die MENU-Taste gedrückt, um die Einstellungen aufzurufen. Drücken Sie die MENU-Taste kurz, um zwischen Spannung und Stromstärke umzuschalten. Halten Sie die RUN/STOP-Taste gedrückt, um die Hintergrundbeleuchtung auszuschalten. Bei Überlastung von Spannung und Stromstärke drücken Sie die Start/Stop-Taste, um den Vorgang fortzusetzen. Die neun Funktionen werden im Folgenden beschrieben: Funktion 1 - Einstellung der Anlaufzeit: 0-10 Sekunden, Standardwert: 1 Sekunde; Funktion 2 - Einstellung der Abbremszeit: 0-10 Sekunden, Standardwert: 1 Sekunde;

Funktion 3 - Geschwindigkeitsbegrenzung einstellen: 000-080 (0-80 %) einstellbar, Standardwert 0;

Funktion 4 - Geschwindigkeitsbegrenzung einstellen: 000-100 (0-100 %) einstellbar, Standardwert 100 %;

Funktion 5 - Geschwindigkeitswert addieren oder subtrahieren: 1, 2, 5, 10, 15, 20, 25. Der Prozentsatz der entsprechenden Geschwindigkeitsänderung bei einmaligem Drücken der Additions- oder Subtraktionstaste.

1 %, 2 %, 5 %, 10 %, 15 %, 20 %, 25 %, Standardwert 1 (1 %);

Funktion 6 - Unterspannungsschutz einstellen: 0-55 V einstellbar, 0 V bedeutet keine Unterspannungsschutzfunktion, eine kontinuierliche Überschreitung des Grenzwerts von 200 ms wird als wirksam betrachtet;

Funktion 7 - Einstellung Überstromschutzwert: 0-20 A einstellbar (beginnend bei 0,5 A, ansteigend in 0,5-A-Schritten), Einstellung 0 A bedeutet keine Überstromschutzfunktion;

Funktion 8 - Einstellung des Überstromschutzmodus: Modus 1: Schaltet den Ausgang direkt ab, wenn der Strom den Schutzwert von 200 ms erreicht. Modus 2: Strom erreicht den Schutzwert.

Wert 200 ms: Hält den eingestellten Schutzstromwert aufrecht. Standard: Modus 1.

Funktion 9 - Startmodus beim Einschalten: Modus 1: Motor startet nach dem Einschalten nicht. Modus 2: Motor startet nach dem Einschalten. Standard: Modus 1.

9. Die Bedienung wird wie folgt beschrieben:

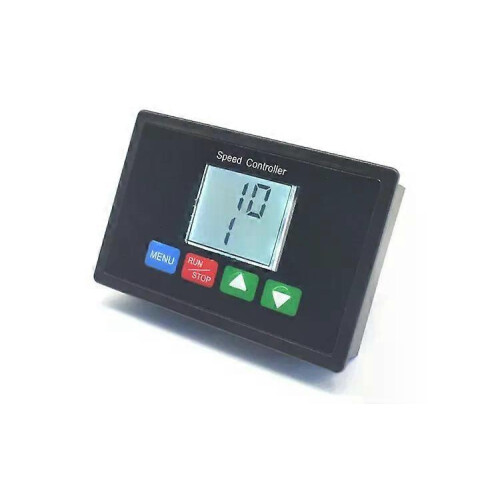

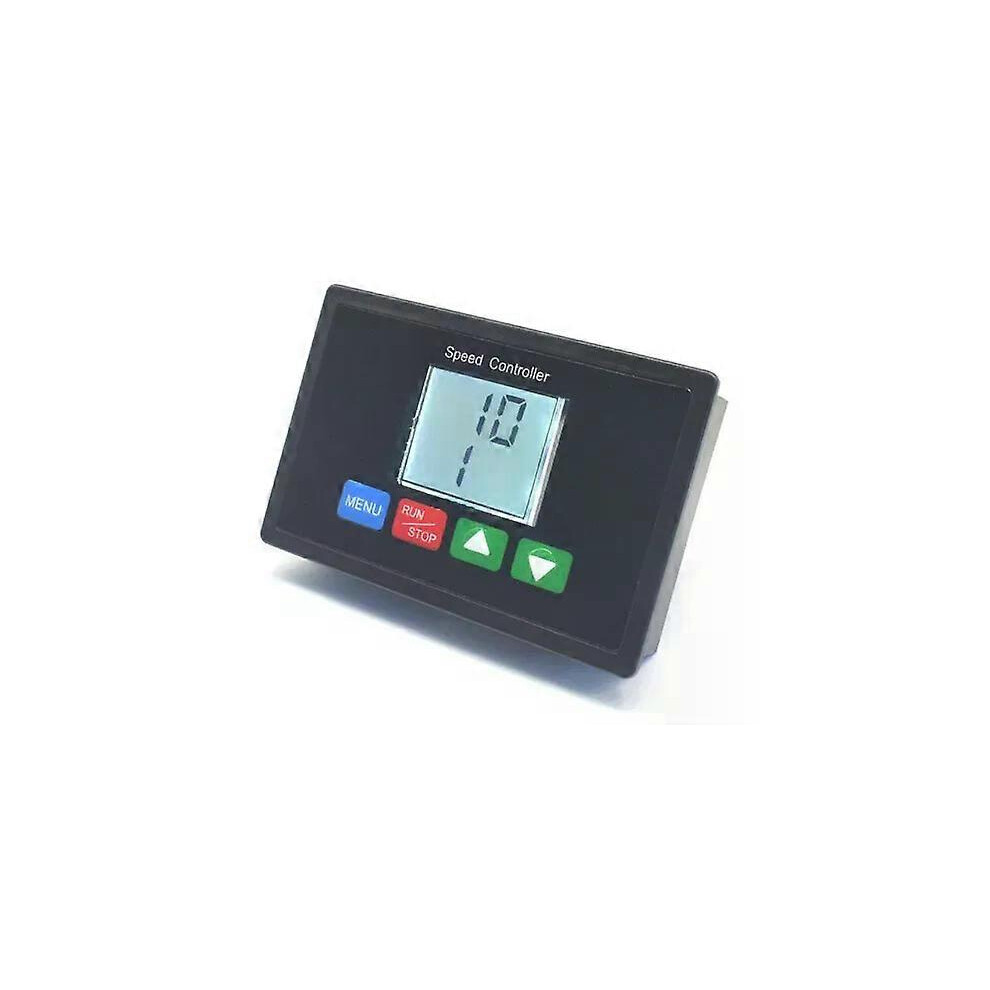

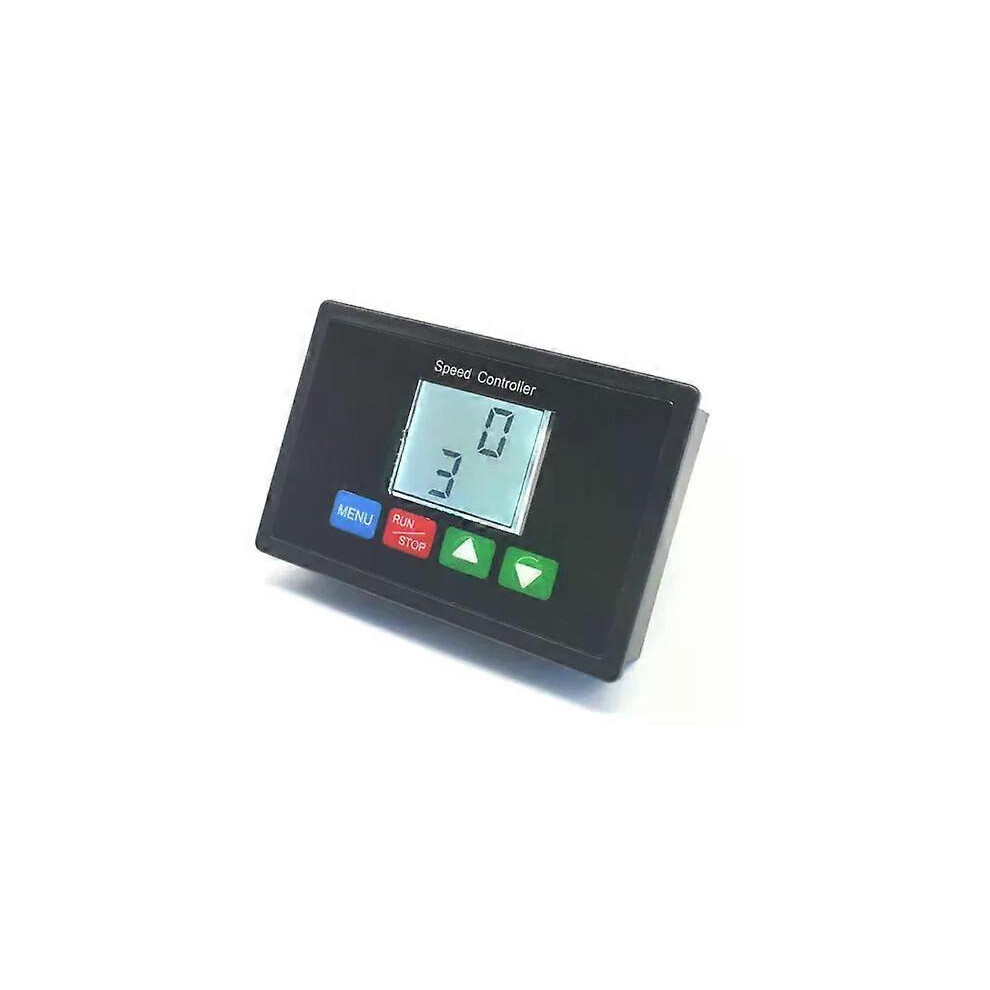

Einstellung der Anlaufzeit: MENU-Taste gedrückt halten, um Funktion 1 aufzurufen. Tastenfeld einstellen. Mit den Tasten "Addieren" und "Subtrahieren" die Zeit einstellen. RUN/STOP drücken, um zu speichern und zu beenden.

000-100 (10 für 1 Sekunde und 100 für 10 Sekunden) Die Anlaufzeit ist einstellbar, der Standardwert beträgt 1 Sekunde.

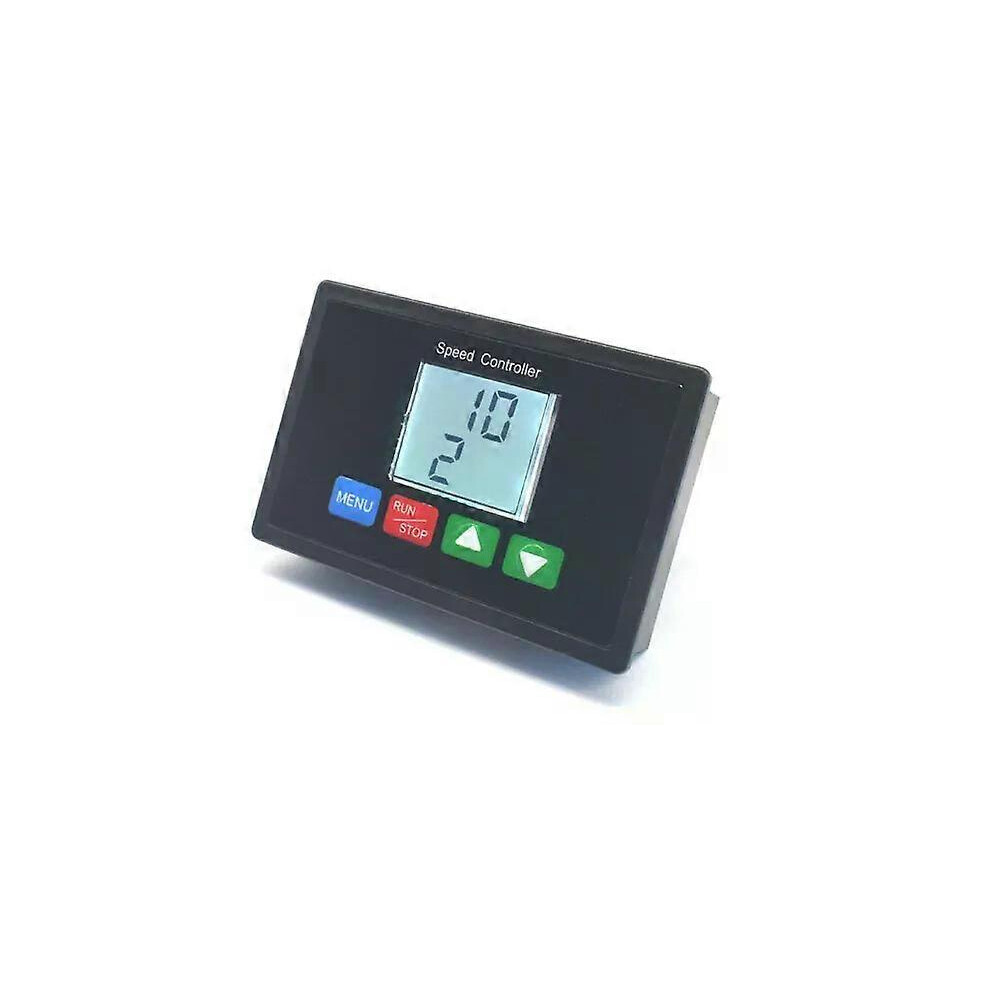

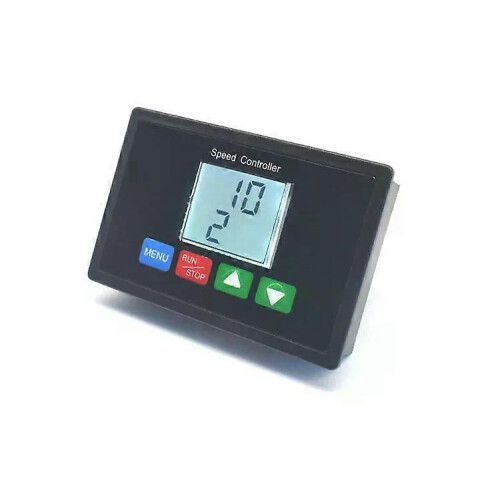

Einstellen der Anlaufzeit: MENU-Taste gedrückt halten, um die Einstellungsoberfläche aufzurufen. Kurz drücken, um zur Funktionsoberfläche zu wechseln. Mit den Tasten "Addieren" und "Subtrahieren" die Zeit einstellen. RUN/STOP drücken, um zu speichern und zu beenden.

000-100 (10 für 1 Sekunde und 100 für 10 Sekunden). Die Anlaufzeit ist einstellbar, der Standardwert beträgt 1 Sekunde.

Um die Geschwindigkeitsbegrenzung einzustellen, MENU-Taste gedrückt halten, um die Einstellungsoberfläche aufzurufen, kurz drücken, um zur Funktion zu wechseln. Mit den Tasten "Addieren" und "Subtrahieren" die Größe einstellen. RUN/STOP drücken, um zu speichern und zu beenden.

000-080 (0-80 %) einstellbar, Standardwert 0.

Um die Geschwindigkeitsbegrenzung einzustellen, MENU-Taste gedrückt halten, um die Einstellungsoberfläche aufzurufen, kurz drücken, um zur Funktion zu wechseln. 4. Drücken Sie die Additions- und Subtraktionstasten, um die Größe einzustellen, und drücken Sie RUN/STOP, um zu speichern und das Menü zu verlassen.

000-100 (0-100 %) einstellbar, Standardwert 100 %

Halten Sie die MENU-Taste gedrückt, um die Tasteneinstellungen aufzurufen.
