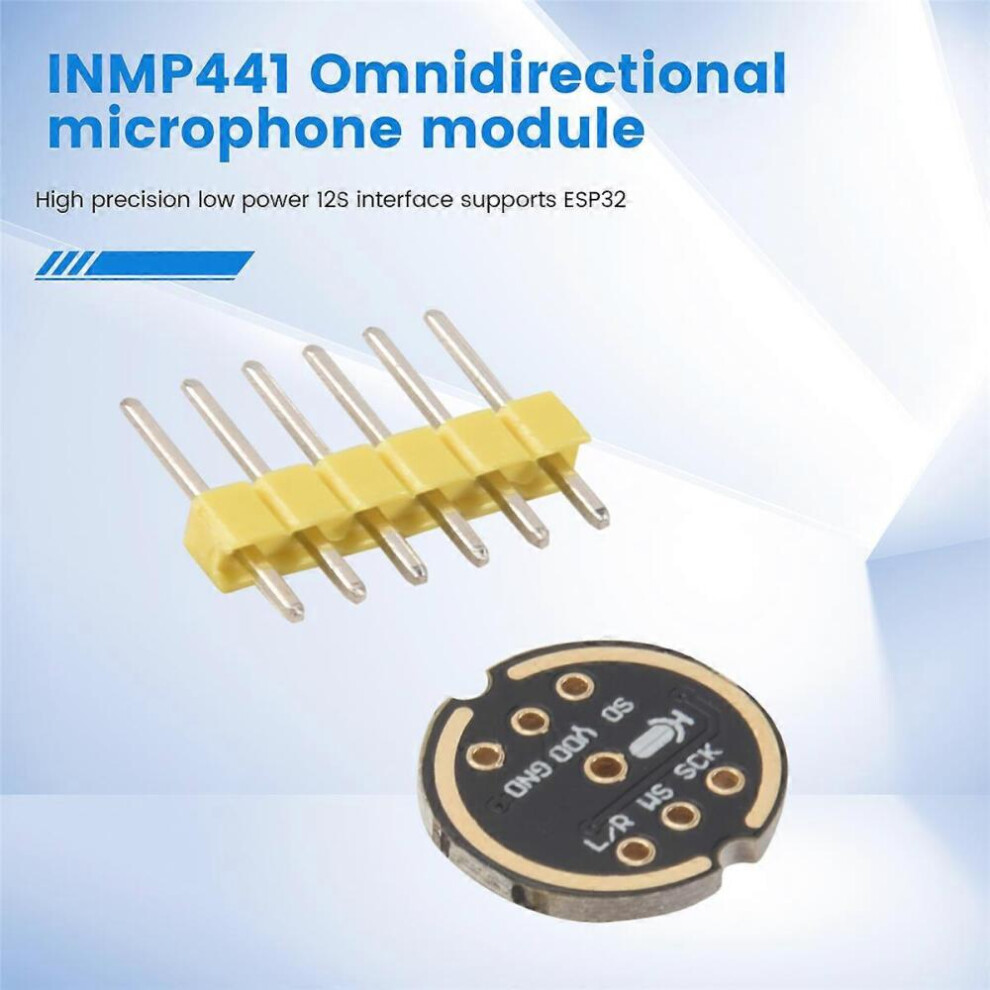

5ks INMP441 všesměrový mikrofonní modul

5ks INMP441 všesměrový mikrofonní modul Popis

Představení produktu:

INMP441 je vysoce výkonný, nízkoenergetický, všesměrový MEMS mikrofon s digitálním výstupem a spodním portem.

Kompletní řešení INMP441 se skládá z MEMS senzoru, úpravy signálu, analogově-digitálního převodníku, anti-aliasingového filtru, správy napájení a standardního 24bitového rozhraní I2S. Rozhraní I2S umožňuje přímé připojení INMP441 k digitálním procesorům, jako jsou DSP a mikrokontroléry, bez nutnosti použití audio kodeku v systému.

INMP441 má vysoký poměr signálu k šumu a je vynikající volbou pro aplikace v blízkém poli. INMP441 má plochou širokopásmovou frekvenční odezvu, která vede k vysokému rozlišení přirozeného zvuku.

Vlastnosti produktu:

Digitální rozhraní I2S s vysoce přesnými 24bitovými daty

2. Vysoký poměr signálu k šumu je 61

3. Vysoká citlivost - 26 dBFS

4. Stabilní frekvenční odezva od 60 Hz do 15 kHz

Nízká spotřeba energie: nízká spotřeba energie 1,4 mA

6. Vysoké PSR: -75 dBFS

Definice rozhraní:

: Sériové datové hodiny pro rozhraní I2S

WS: Výběr slova sériových dat pro rozhraní I2S

L \/ R: Výběr levého \/ pravého kanálu.

Při nastavení nízké úrovně mikrofon vysílá signál na levý kanál rámce I2S.

Při nastavení vysoké úrovně mikrofon vysílá signály na pravý kanál

SD: Výstup sériových dat z rozhraní I2S.

VCC: Vstupní napájení, 1,8 V až 3,3 V.

GND: uzemnění napájení

Připojení k ESP32:

INMP441 ESP32

--GPIO14

SD--GPIO32

WS--GPIO15

L \/ R--GND

GND--GND

--VDD3.3

Barva: Černá

Materiál: ABS

Obsah balení:

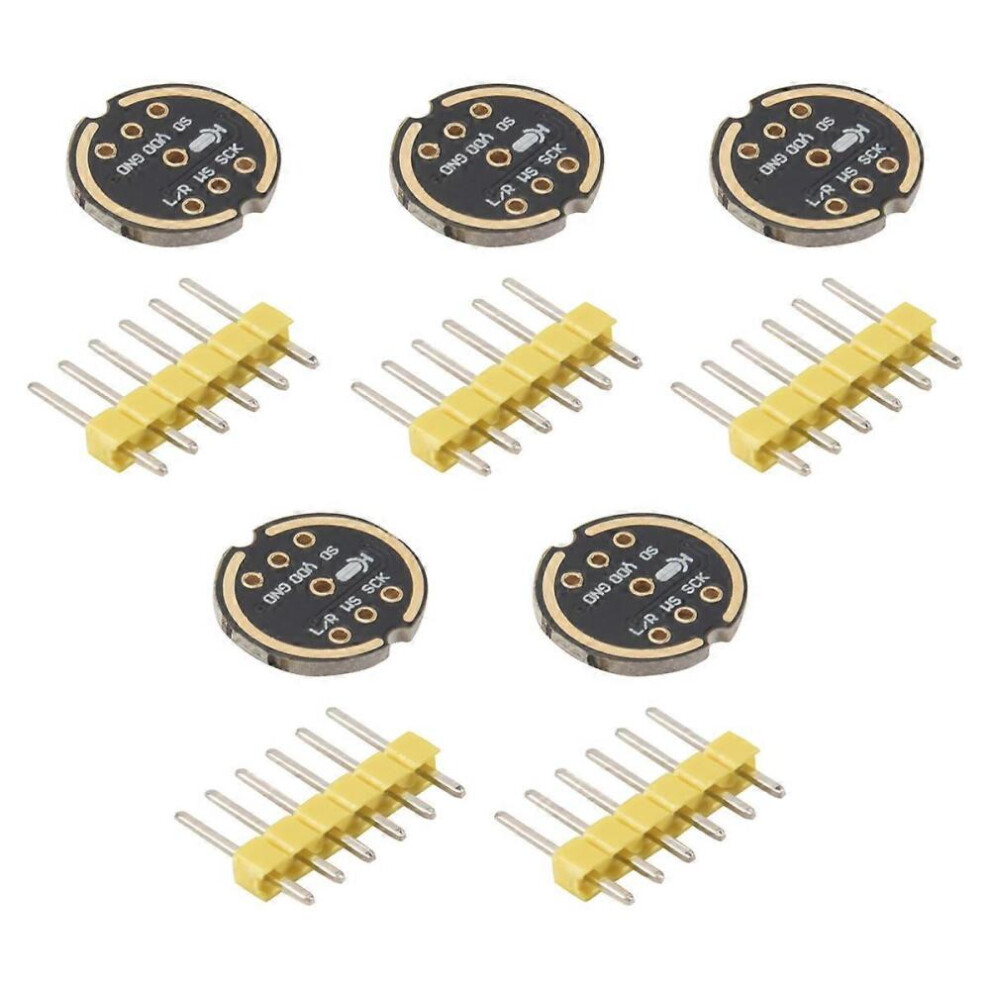

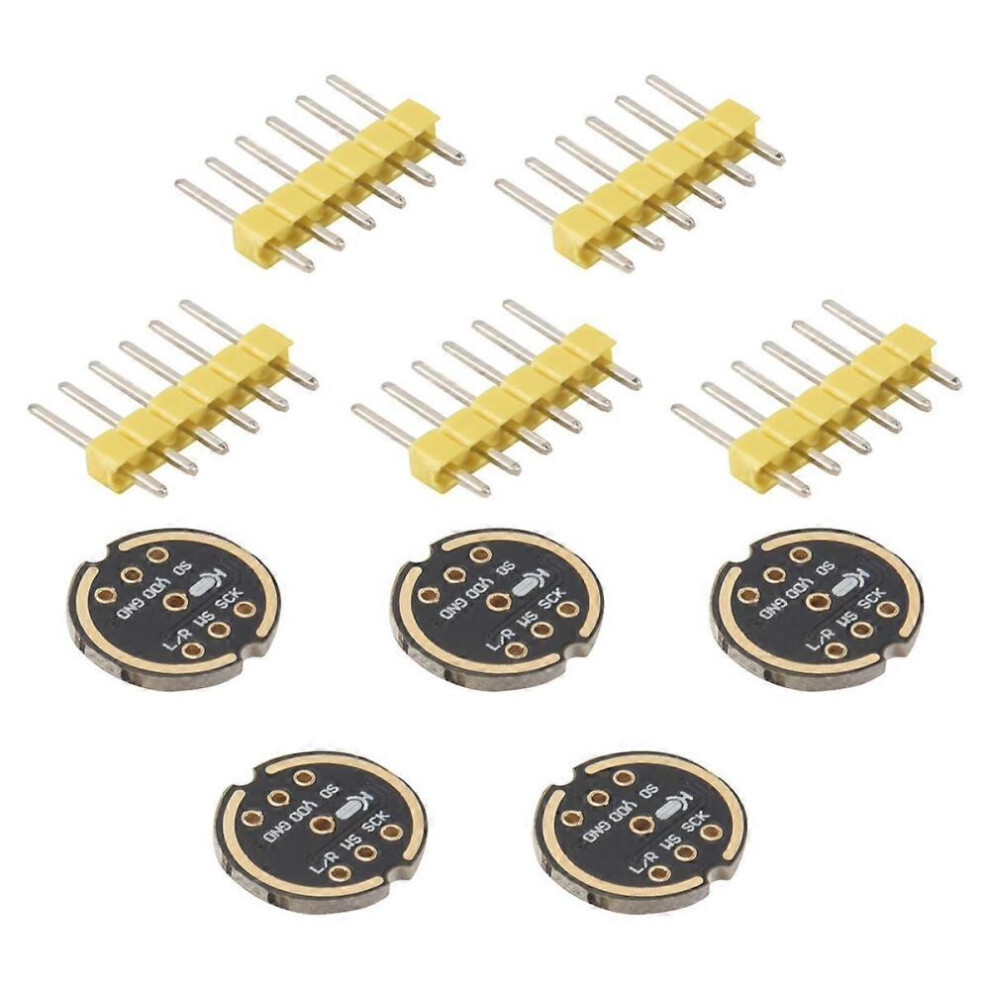

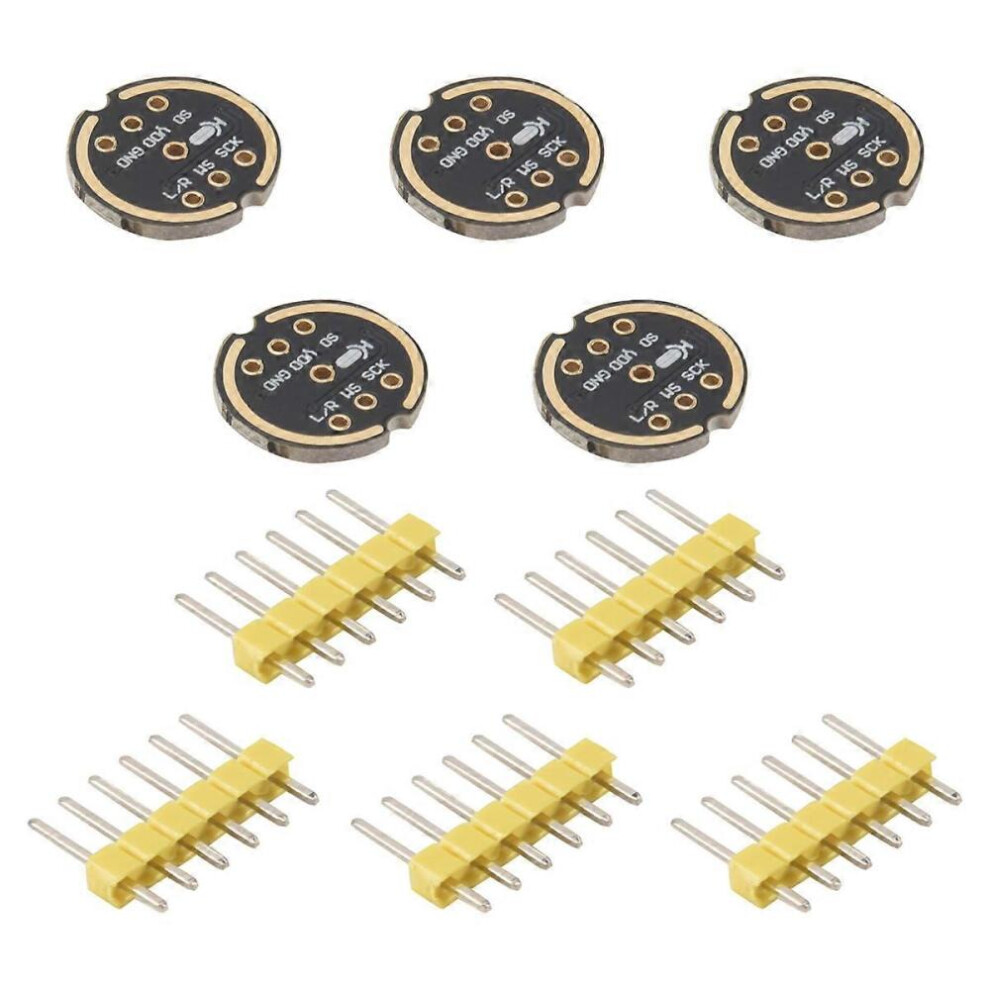

5 * Všesměrový mikrofonní modul

Pouze výše uvedený obsah balení, jiné produkty nejsou součástí balení.

Poznámka: Světlo a různé displeje mohou způsobit, že se barva položky na obrázku mírně liší od skutečné věci. Povolená chyba měření je +/- 1-3 cm.
