12V Beschreibung

1. 12-V-Automobilrelais-Tester 2. Der AE100 ist ein Schnelltestgerät für Relais, das Ihnen eine Einschätzung des allgemeinen Gesundheitszustands und der Funktionsfähigkeit der gängigsten Automobilrelais bietet. 3. Der Tester prüft die ordnungsgemäße Funktion der Relaiskontakte, indem er die Autobatterie (11 V-15 V) mit der Relaisspule verbindet. 4. Der Tester überwacht die Pin-Konfiguration, die Zeit für das Schließen und Öffnen der Kontakte sowie die Konsistenz des Relais während jeder Testsitzung. Leuchtet während der Testsitzung die grüne LED, wenn alle Tests bestanden wurden; andernfalls leuchtet die rote LED. 5. Einfach zu bedienen. 6. 7. Bedienungsanleitung: 8. 1. Schließen Sie die Stromleitungen an die Autobatterie an - das schwarze Krokodilklemmenkabel an den Minuspol, das rote Krokodilklemmenkabel an den Pluspol. 9. 2. Der Tester ist eingeschaltet, wenn die LED rot aufleuchtet. 10. Prüfen Sie das Relais, bevor Sie es in den Tester einstecken. Handelt es sich um ein 4-Pin-Relais, wählen Sie "4 Pin" am Tester. Handelt es sich um ein 5-Pin-Relais, wählen Sie "5 Pin" am Tester. 11. 3. Stecken Sie das Relais in eine der drei Buchsen. Drücken Sie die Taste "Test". 12. 4. Der Tester prüft die Pin-Konfiguration des unbekannten Relais. Leuchtet die rote LED, wenn das unbekannte Relais nicht mit den meisten gängigen Automobilrelais übereinstimmt oder die Pins des unbekannten Relais beschädigt sind. 13. 5. Der Tester öffnet und schließt das Relais 10 Mal, um die Zeit für das Schließen und Öffnen der Kontakte zu testen, sofern die Pin-Konfiguration des Relais korrekt ist. Leuchtet die rote LED sofort, wenn die Zeit überschritten wird. 14. 6. Der Tester prüft die Konsistenz des Relais nach dem 10-fachen Testen der Zeit für das Schließen und Öffnen der Kontakte. Leuchtet die grüne LED, wenn der Test bestanden wurde; andernfalls leuchtet die rote LED. 15. 7. Trennen Sie die Stromleitungen von der Autobatterie und entfernen Sie das Relais aus dem Tester. 16. 17. Lieferumfang: 18. 1 x Automobilrelais-Tester 19.
Highlights:

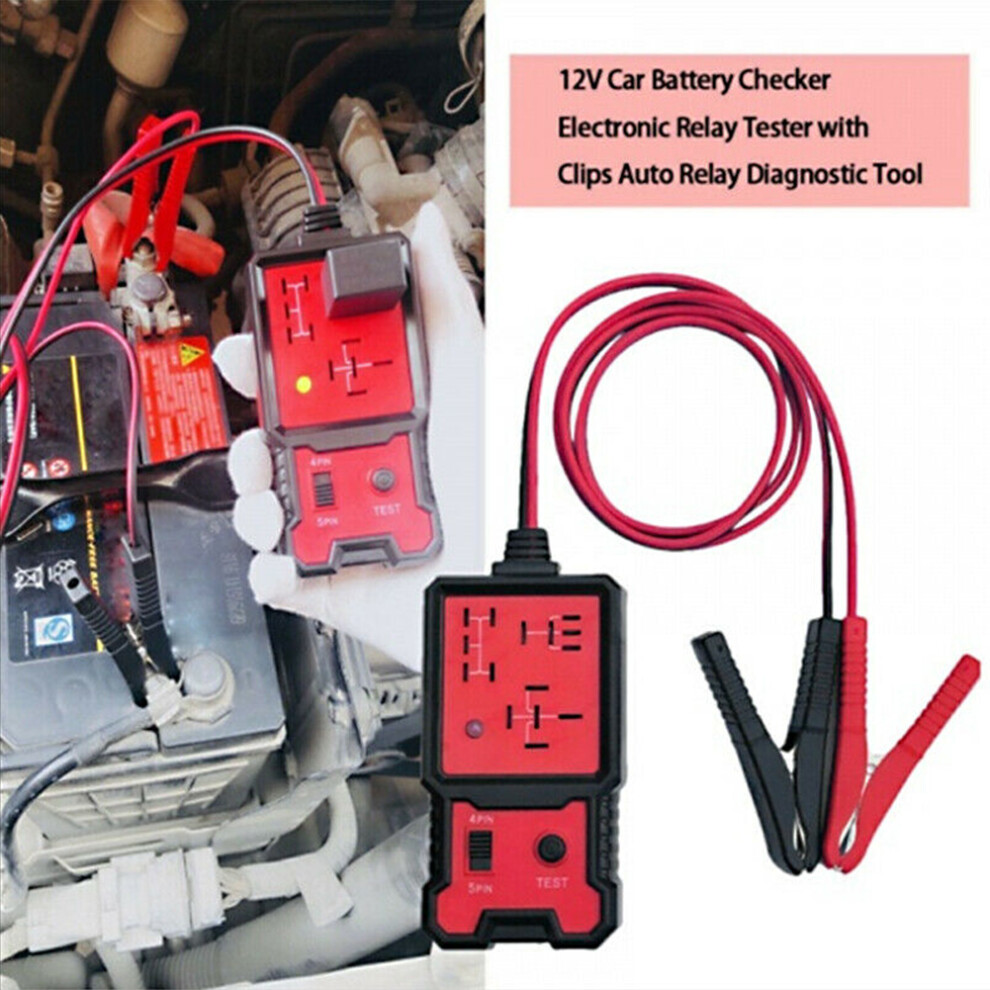

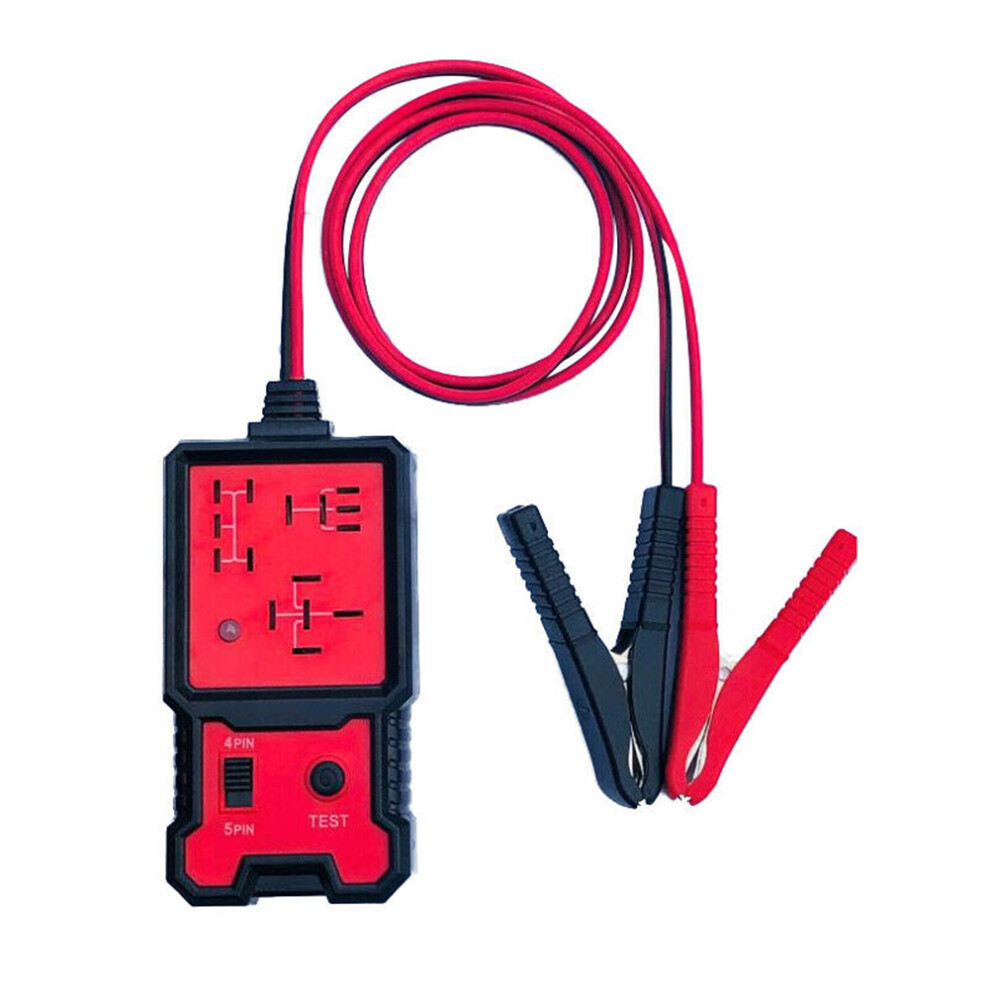

12-V-Automobilrelais-Tester

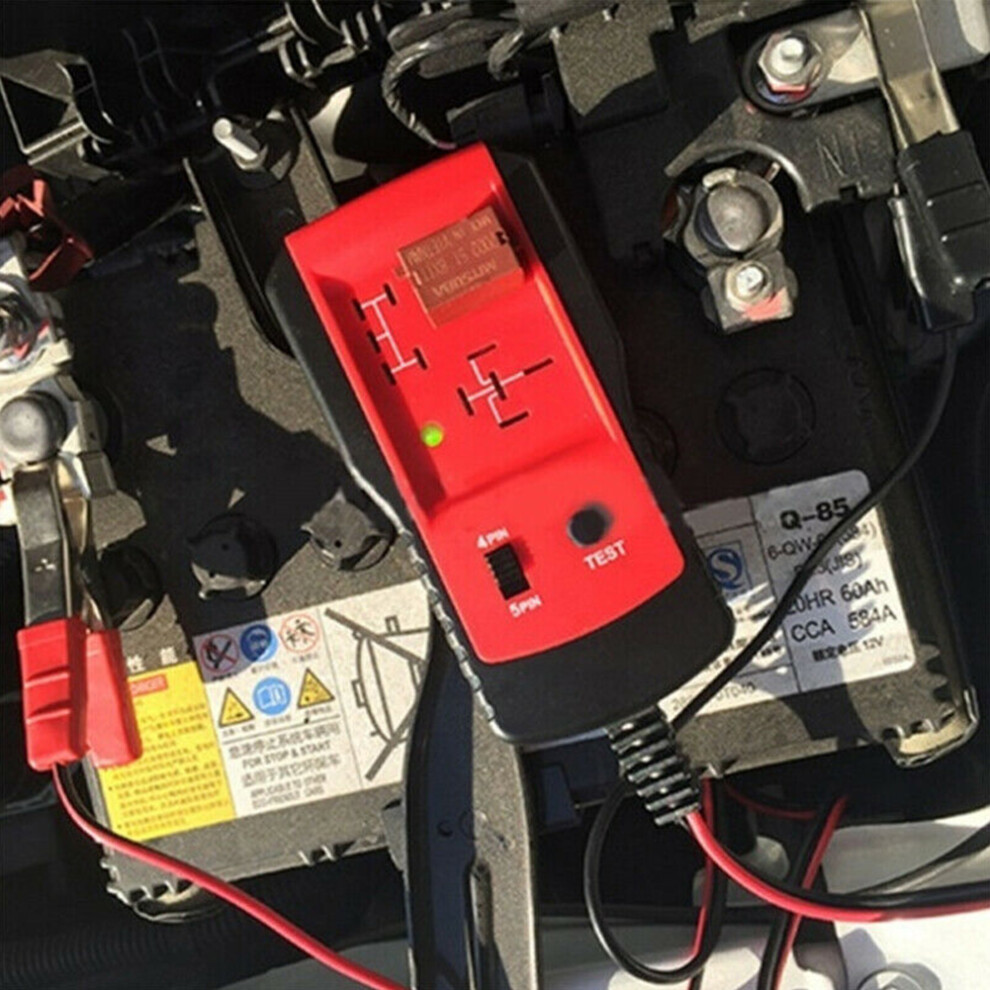

Der AE100 ist ein Schnelltestgerät für Relais, das Ihnen eine Einschätzung des allgemeinen Gesundheitszustands und der Funktionsfähigkeit der gängigsten Automobilrelais bietet.
Der Tester prüft die ordnungsgemäße Funktion der Relaiskontakte, indem er die Autobatterie (11 V-15 V) mit der Relaisspule verbindet.
Der Tester überwacht die Pin-Konfiguration, die Zeit für das Schließen und Öffnen der Kontakte sowie die Konsistenz des Relais während jeder Testsitzung. Leuchtet während der Testsitzung die grüne LED, wenn alle Tests bestanden wurden; andernfalls leuchtet die rote LED.
Einfach zu bedienen.
Bedienungsanleitung:

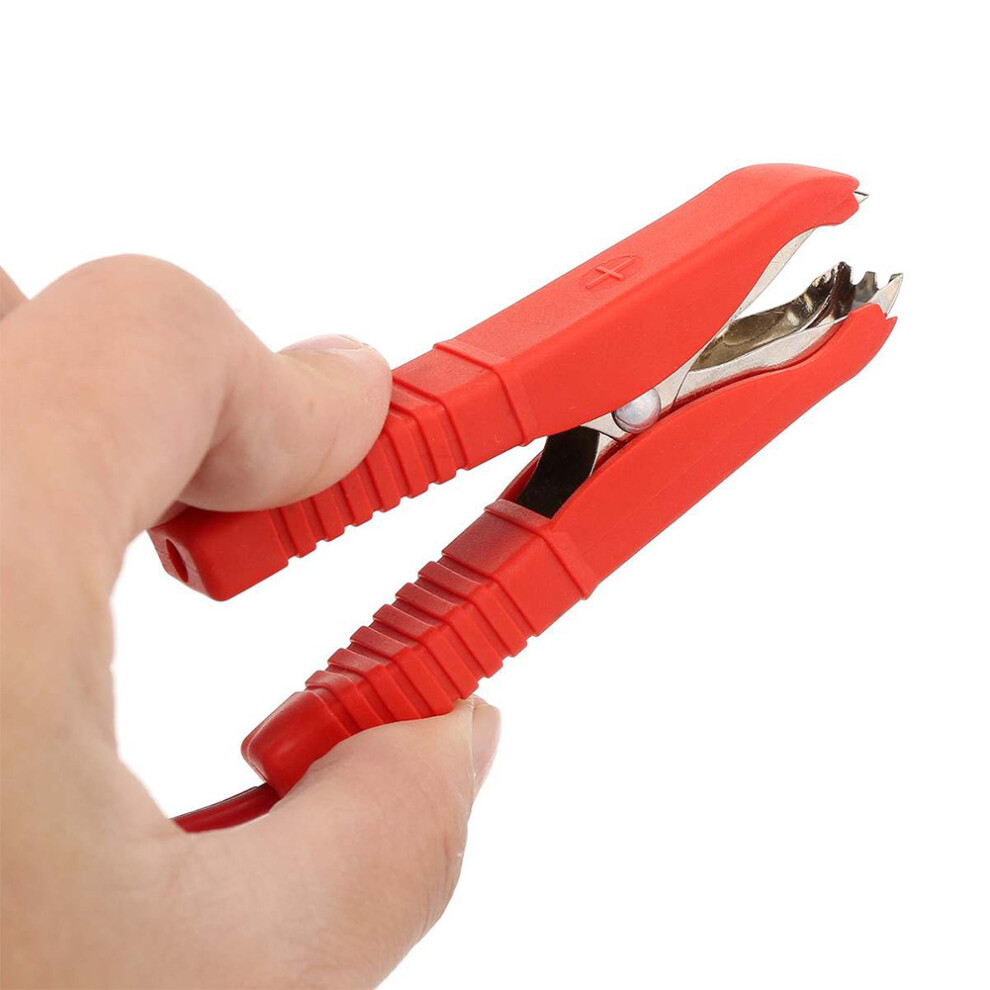

1. Schließen Sie die Stromleitungen an die Autobatterie an - das schwarze Krokodilklemmenkabel an den Minuspol, das rote Krokodilklemmenkabel an den Pluspol.
2. Der Tester ist eingeschaltet, wenn die LED rot aufleuchtet.
Prüfen Sie das Relais, bevor Sie es in den Tester einstecken. Handelt es sich um ein 4-Pin-Relais, wählen Sie "4 Pin" am Tester. Handelt es sich um ein 5-Pin-Relais, wählen Sie "5 Pin" am Tester.
4. Der Tester prüft die Pin-Konfiguration des unbekannten Relais. Leuchtet die rote LED, wenn das unbekannte Relais nicht mit den meisten gängigen Automobilrelais übereinstimmt oder die Pins des unbekannten Relais beschädigt sind.
5. Der Tester öffnet und schließt das Relais 10 Mal, um die Zeit für das Schließen und Öffnen der Kontakte zu testen, sofern die Pin-Konfiguration des Relais korrekt ist. Leuchtet die rote LED sofort, wenn die Zeit überschritten wird.
6. Der Tester prüft die Konsistenz des Relais nach dem 10-fachen Testen der Zeit für das Schließen und Öffnen der Kontakte. Leuchtet die grüne LED, wenn der Test bestanden wurde; andernfalls leuchtet die rote LED.
7. Trennen Sie die Stromleitungen von der Autobatterie und entfernen Sie das Relais aus dem Tester.

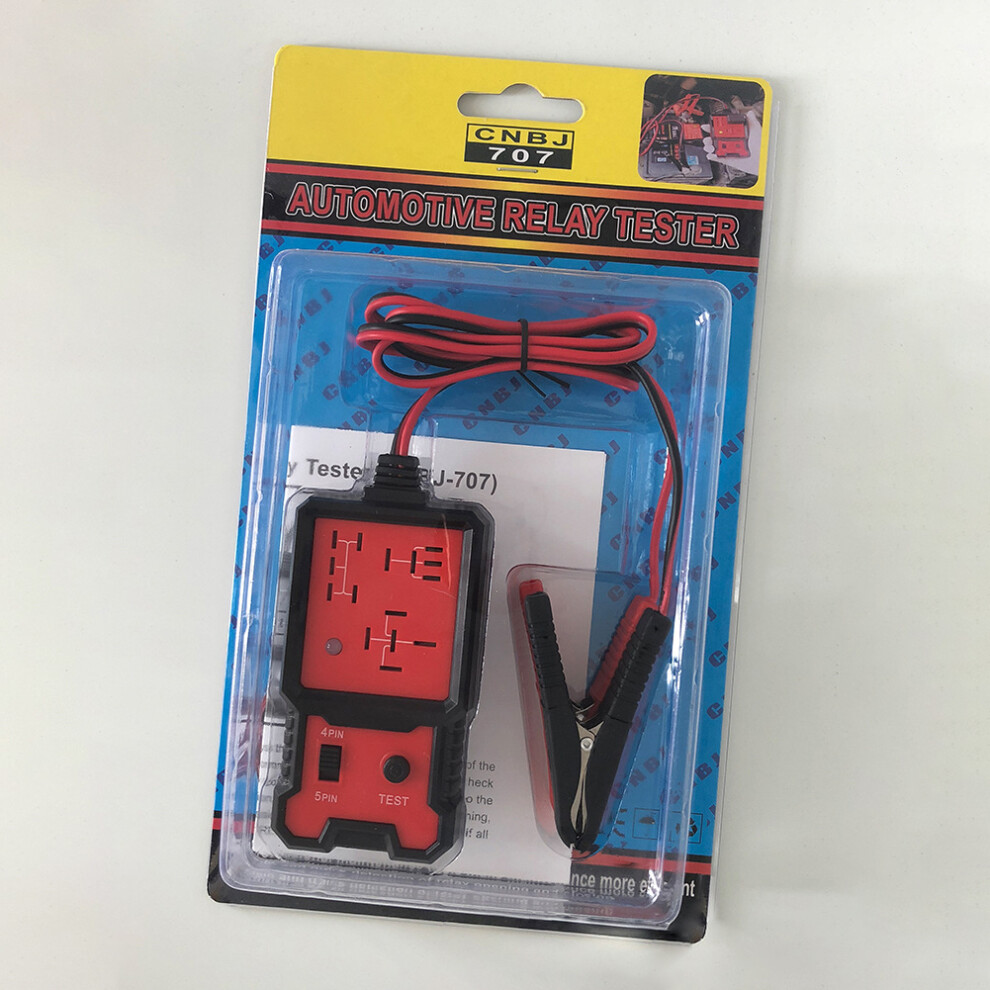

Lieferumfang:
1 x Automobilrelais-Tester
1 x Automobilrelais-Tester
