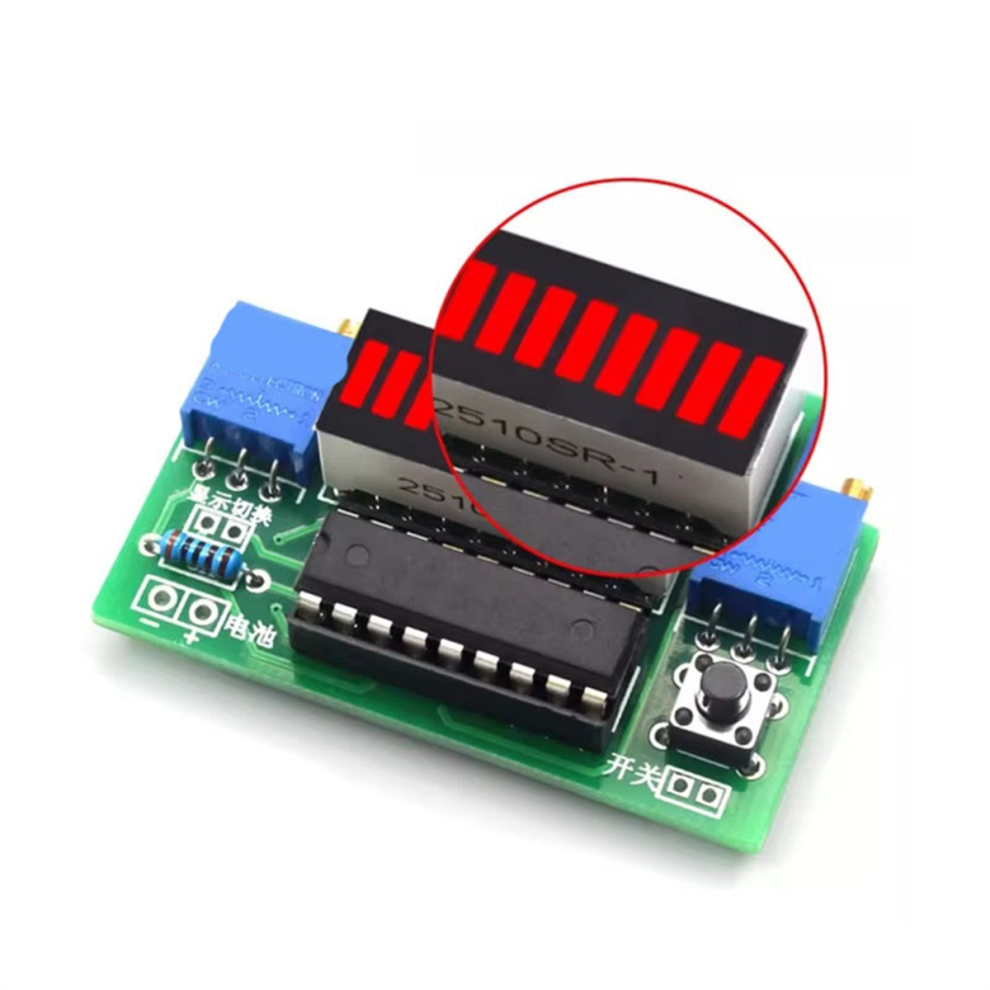

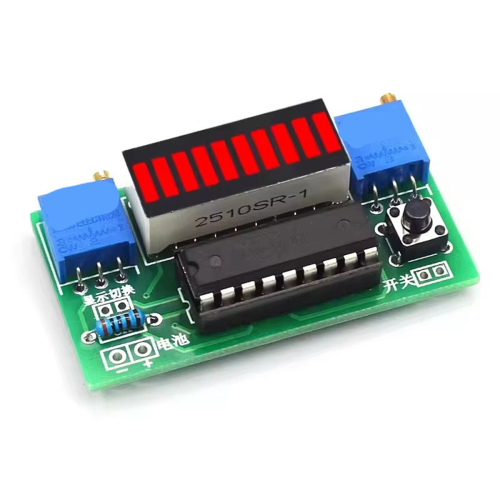

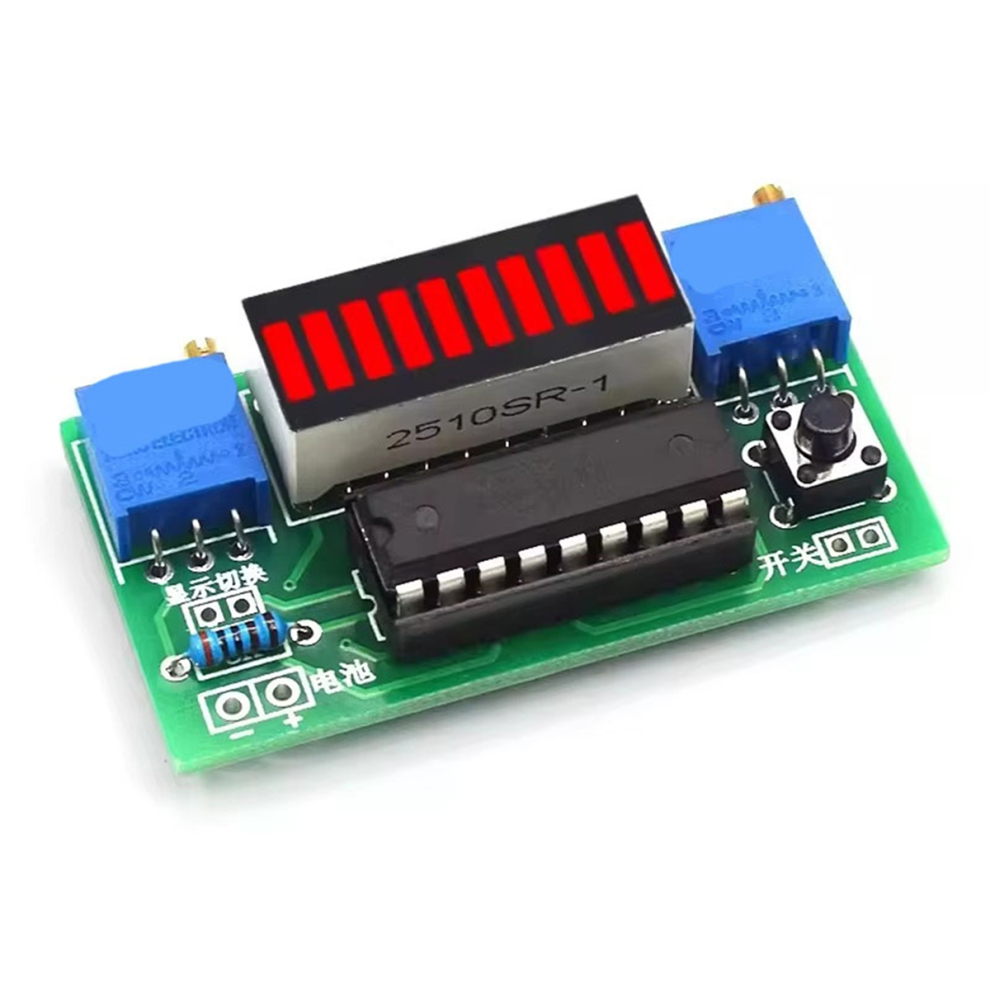

LM3914 10-Segment-3,7-V-Lithium-12-V-Batteriekapazitätsanzeigemodul

LM3914 10-Segment-3,7-V-Lithium-12-V-Batteriekapazitätsanzeigemodul Beschreibung

1. Mit der hochpräzisen analogen Spannungserkennung LM3914 können Benutzer die verbleibende Batterieleistung genau ablesen.
2. Der Anzeigebereich der Leistungsanzeige ist einstellbar und kann entsprechend der Batterieleistung angepasst werden.
3. LED-Betriebsanzeige, auf einen Blick klar erkennbar.
4. Geeignet für Lithiumbatterien, Blei-Säure-Batterien und andere weit verbreitete Batterien.
5. Der Leistungsanzeigetester ist einfach zu testen und zu verwenden.

Parameter:
Stromverbrauch: Balkenanzeige volle Helligkeit 42 mA, Einzellampenanzeige 4 mA
Messbereich: Batterie im Allgemeinen 2,4-20 V
Anzeigemodus: Balkenanzeige mit mehreren Lichtern oder Einzellampen-Punktanzeige
Größe: 50 x 25 mm
Tipps zur Verwendung (Eine Seite der Nixie-Röhre mit Aufschrift ist eine positive Platte):
1. Die Einstellreihenfolge besteht darin, zuerst die Oberspannung und dann die Unterspannung einzustellen. Für eine genaue Anzeige mehrmals wiederholen.
2. Einstellung der unteren Spannungsanzeige: Beim Anschluss an die untere Grenzspannung gegen den Uhrzeigersinn drehen, wenn nicht leuchtet, und im Uhrzeigersinn, wenn mehrere oder alle leuchten. Stellen Sie es so ein, dass nur eine oder keine leuchtet.
3. Einstellung der oberen Spannungsanzeige: Beim Anschluss an die obere Grenzspannung im Uhrzeigersinn drehen, wenn nicht oder mehrere leuchten, und gegen den Uhrzeigersinn, wenn alle leuchten. Stellen Sie es so ein, dass nur eine oder alle leuchten.
Hinweis: Aufgrund unterschiedlicher Produktionschargen sind die gedruckten Zeichen unterschiedlich, was die Verwendung nicht beeinträchtigt.
Farbe: wie abgebildet
Material: Kunststoff + Metall

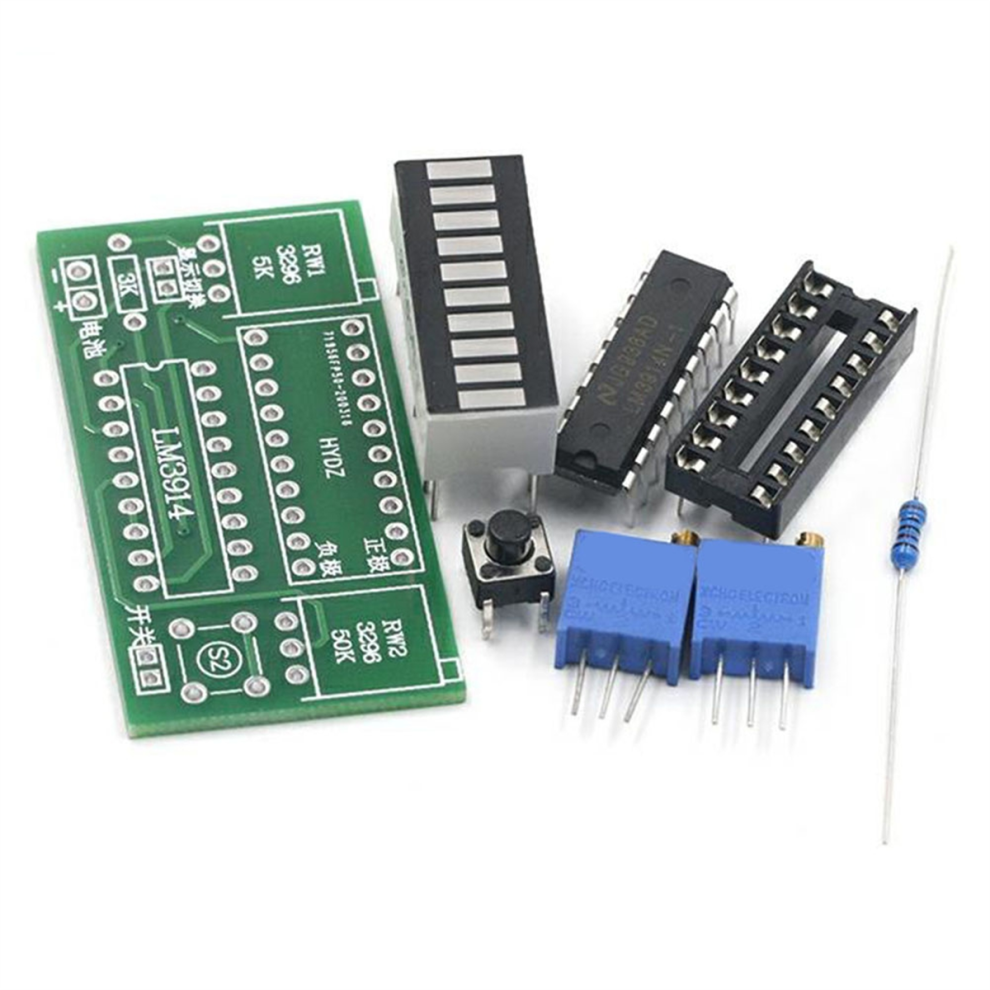

Packungsinhalt:
1 * Batteriekapazitätsanzeigemodul

Nur der oben genannte Verpackungsinhalt, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Anzeigen können dazu führen, dass die Farbe des Artikels im Bild etwas anders ist als die tatsächliche Farbe. Der zulässige Messfehler beträgt +/- 1-3 cm.
