24V 20A 7S Li-Ion 18650 BMS mit Balancierung

24V 20A 7S Li-Ion 18650 BMS mit Balancierung Beschreibung

1. Die Schutzplatine ist für 7S 18650 Li-Ion-Akkus mit 3,6 V / 3,7 V ausgelegt. 2. Stabile verschiedene Schutzfunktionen für Lade- und Entladevorgänge, wie z. B. präzise Überspannungsschutz, Tiefentladeschutz, Überstromschutz und Kurzschlussschutz. 3. Kernhardware-Ausgleichsverarbeitung der Batterien, angemessener Ausgleichsstrom, vernünftige Wärmeabfuhr beim Ausgleich, beeinträchtigt nicht die Leistung des Akkupacks. 4. Sie verfügt über ein Aluminiumblech, das die Wärmeableitung für die MOS-Transistoren verbessert und deren Lebensdauer verlängert. 5. Geringer Ruhestromverbrauch, spart Energie.
Eigenschaften:
Die Schutzplatine ist für 7S 18650 Li-Ion-Akkus mit 3,6 V / 3,7 V ausgelegt.
Stabile verschiedene Schutzfunktionen für Lade- und Entladevorgänge, wie z. B. präzise Überspannungsschutz, Tiefentladeschutz, Überstromschutz und Kurzschlussschutz.
Kernhardware-Ausgleichsverarbeitung der Batterien, angemessener Ausgleichsstrom, vernünftige Wärmeabfuhr beim Ausgleich, beeinträchtigt nicht die Leistung des Akkupacks.

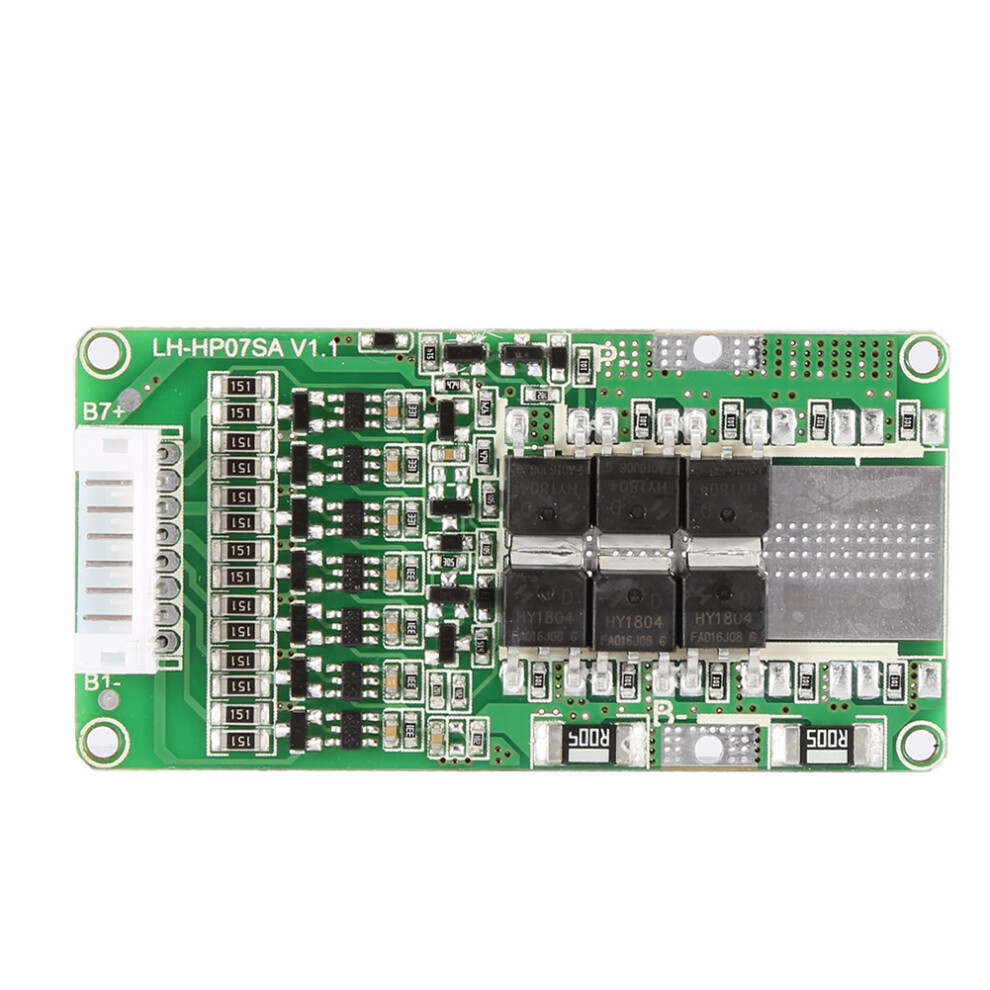

Sie verfügt über ein Aluminiumblech, das die Wärmeableitung für die MOS-Transistoren verbessert und deren Lebensdauer verlängert.
Geringer Ruhestromverbrauch, spart Energie.
Spezifikation:
Minimum
Typisch
Maximum
Einheit
Hinweis
Arbeits
Spannung
19,6
29,75
V
Normaler Arbeitsbereich der Schaltung
Ruhe
Strom
20
50
μA
Einzellspannung 3,6 V
Betriebs
Temperatur
-20
+70

Normaler Betriebstemperaturbereich
Relative
Feuchtigkeit
90 %
Keine Kondensation
Lager
Temperatur
-40
+85

Feuchtigkeit unter 90 %, keine Kondensation
Höhe
4000
m
Lade
Spannung
29,75
V
CC-CV
Funktion
Prüfitem
Symbol
Prüfbedingung
Minimum
Typisch
Maximum
Einheit
Überspannungsschutz
Spannung
Vc1
Beim Ladeende
4,200
4,250
4,300
V
Verzögerungs
zeit
Tc1
/
10
1000
1700
ms
Aufhebungs
Spannung
Vc2
/
4,150
4,190
4,240
V
Lade
Strom
Normal
Ioc
/
20
A
Ausgleichs
Funktion
Startspannung
/
4,150
4,200
4,250
V
Ausgleichs
Strom
/
20
35
mA
Tiefentladeschutz
Spannung
Vd1
Beim Entladeende
2,700
2,800
2,900
V
Verzögerungs
zeit
Td1
/
10
200
500
ms
Aufhebungs
Spannung
Vd2
/
2,900
3,000
3,100
V
Erholungs
bedingung
/
/
Last abtrennen
Über
stromschutz
Überstromschutz 1
Strom
Ioc1
60
100
A
Überstromschutz 1
Verzögerungszeit
Toc1
20
200
ms
Entlade
Überstromaufhebung
Überstromschutz
Erholungsbedingung
/
/
Last abtrennen
Entlade
Strom
Max. Dauerentladestrom
Ioc
-
-
-
20
A
Kurzschlussschutz
Verzögerungs
zeit
Tshort
300
600
μs
Erholung
/
/
Last abtrennen
Interner
Widerstand
Entladestromkreis-interner Widerstand (mΩ)
Ron1
/
/
20
mΩ
Eigener
Stromverbrauch
Arbeitsmodus
Icc1
/
20
50
μA
Abmessungen: 65 33 7 mm / 2,56 1,3 0,27 Zoll

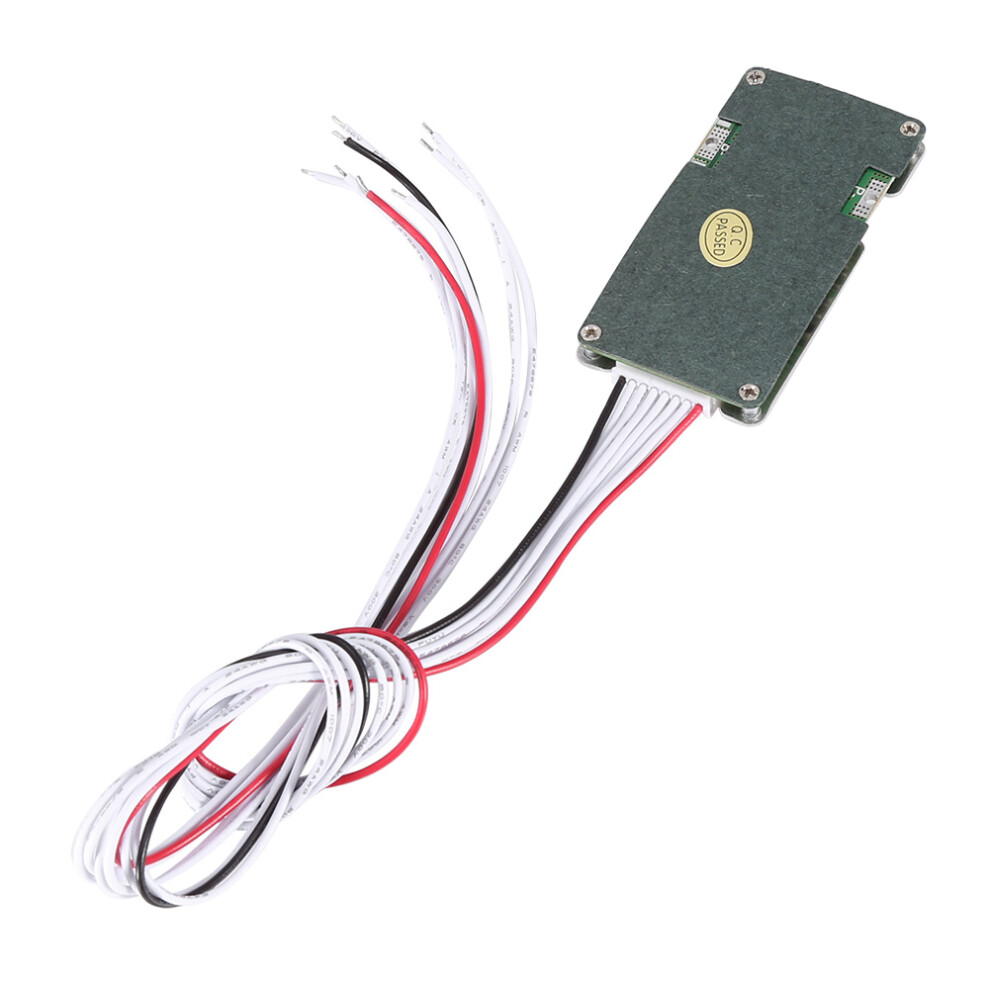

Drahtlänge: 350 mm / 13,77 Zoll
Paketinhalt:
1 Schutzplatine
Hinweis: Bitte beachten Sie, dass das neue und das alte Modell dieses Produkts zufällig versendet werden. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
