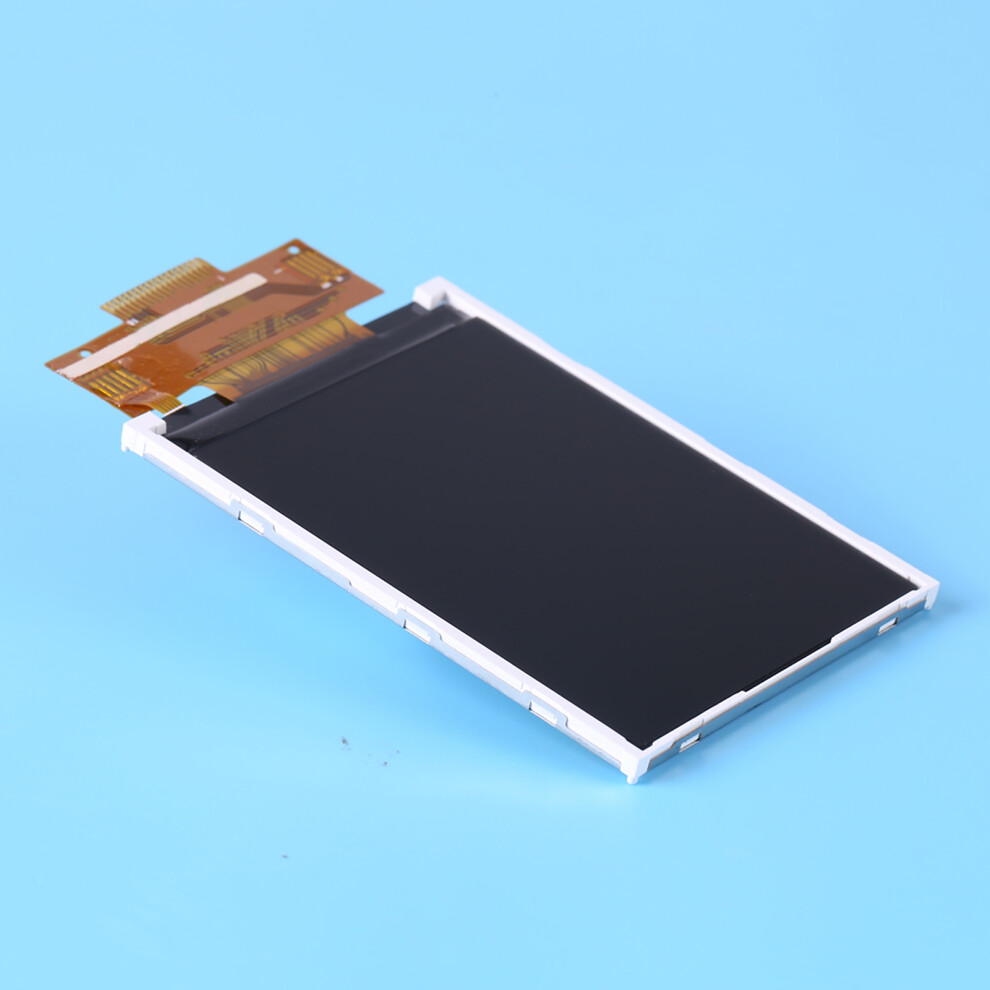

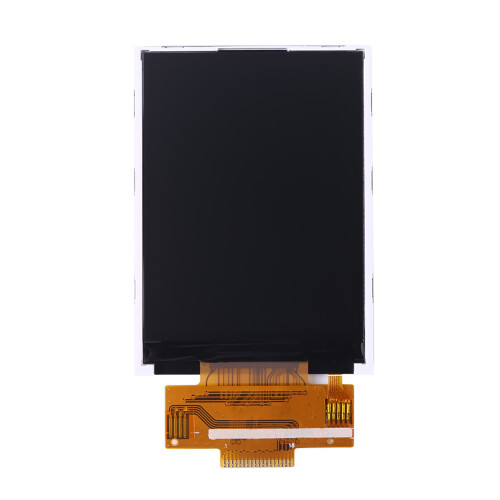

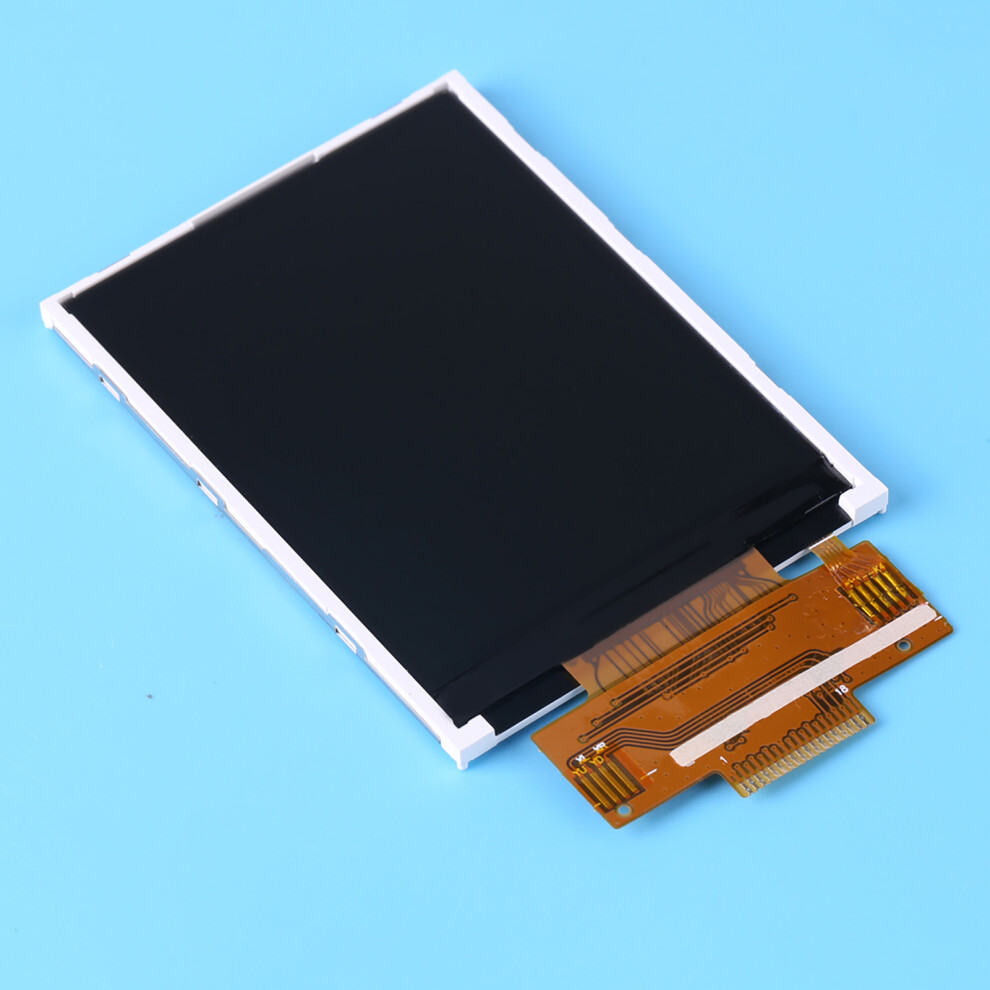

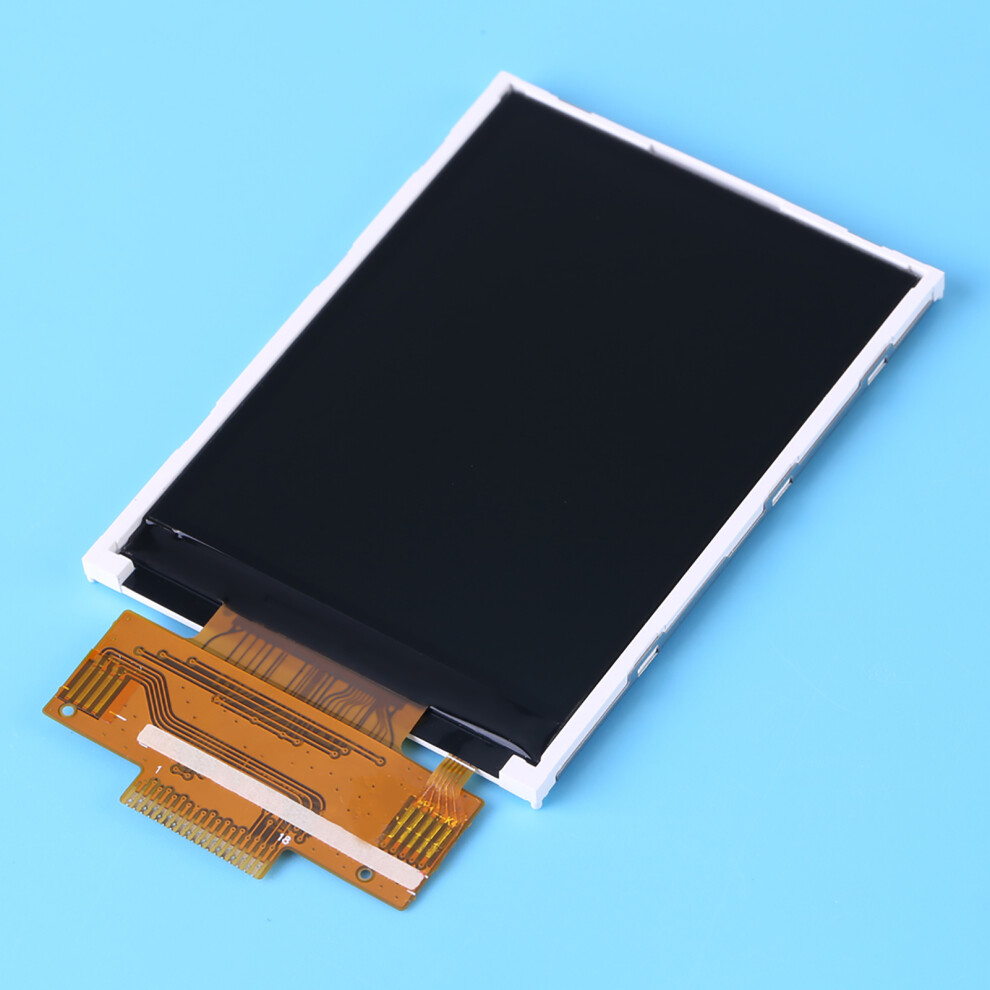

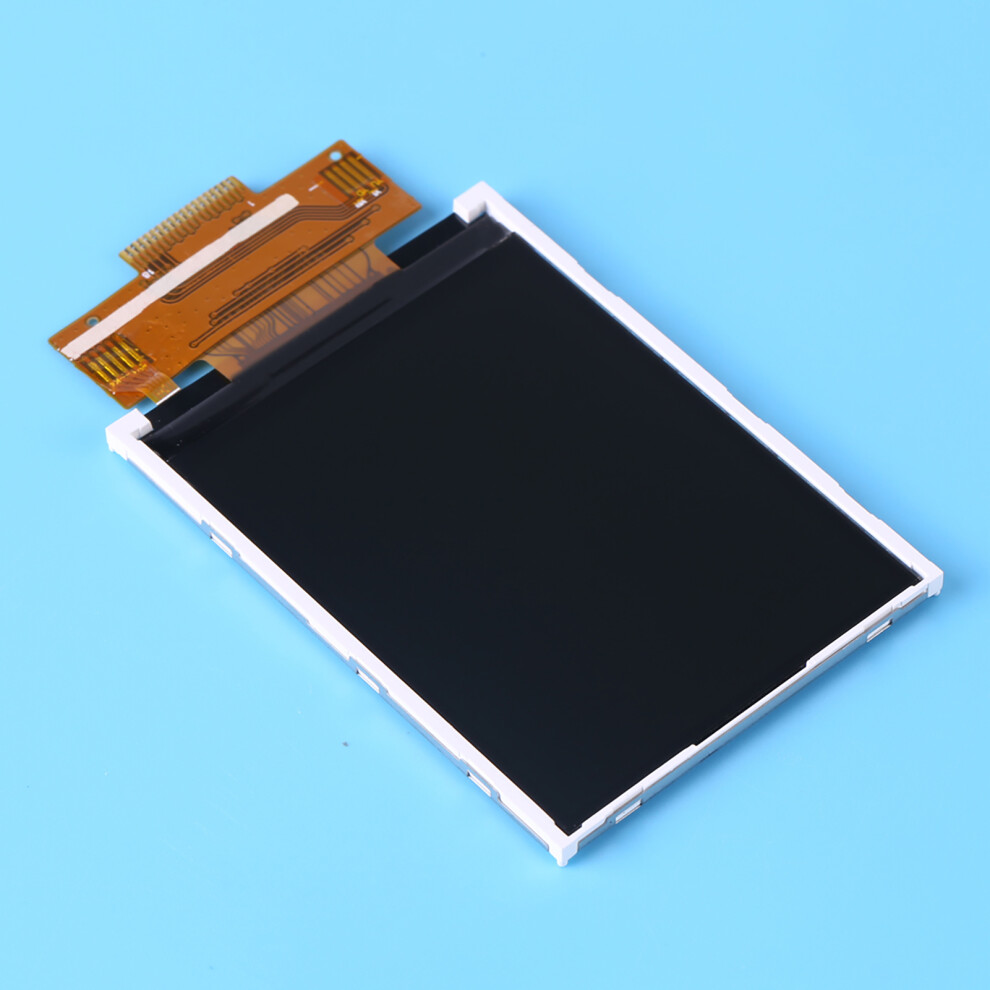

2,8 Zoll Serial 240*320 SPI Farb-TFT LCD Panel Modul

2,8 Zoll Serial 240*320 SPI Farb-TFT LCD Panel Modul Beschreibung

1. 2,8-Zoll-TFT-LCD-Modul, 240x320 hohe Auflösung 2. 2,8 Zoll, 4-Draht-SPI-Serienschnittstelle, Treiberchip ist ILI9341 3. Dieses 2,8-Zoll-TFT-LCD-Modul lässt sich einfach steuern, z. B. mit AVR, STM32. 4. Es kann in allen eingebetteten Systemen eingesetzt werden, die die Anzeige hochwertiger, farbenfroher Bilder erfordern. 5. Perfektes Upgrade für True-Color.
Beschreibungen:
Dieses 2,8"
TFT-LCD-Modul mit 240x320 hoher Auflösung lässt sich einfach steuern, z. B. mit AVR, STM32. Es kann in allen eingebetteten Systemen eingesetzt werden, die die Anzeige hochwertiger, farbenfroher Bilder erfordern.
Eigenschaften:
2,8"
TFT-LCD-Modul, 240x320 hohe Auflösung.
2,8 Zoll, 4-Draht-SPI-Serienschnittstelle, Treiberchip ist ILI9341.
Dieses 2,8-Zoll-TFT-LCD-Modul lässt sich einfach steuern, z. B. mit AVR, STM32.
Es kann in allen eingebetteten Systemen eingesetzt werden, die die Anzeige hochwertiger, farbenfroher Bilder erfordern.
Perfektes Upgrade für True-Color.
Unterstützt 3,3-V-Eingangsspannung
Spezifikationen:
Material: LCD-Bildschirm
Größe: 2,8 Zoll
Steuerchip: ILI9341
Auflösung: 240320
Anzeigefläche: 43,20 (B) 57,60 (H)
Schnittstellentyp: 4-Draht-SPI-Schnittstelle
Anzahl der Pins: 18-Pin
Anzeigefarbe: 262K Vollfarbe
Betriebstemperatur: -20 bis 70 Grad
Pixelgröße: 0,18 0,18 (mm)
Betriebsspannung: 3,3 V
Anzeigetyp: TFT
Gewicht: 16 g
Struktur:
Schnittstelle:
PIN-Nr.
Symbol
Beschreibung
1
GND
Erde
2
RESET
LCM-Reset-Pin, Signal ist aktiv niedrig.
3
SCL
Dieser Pin wird für den seriellen Schnittstellen-Takt in der 4-Draht-8-Bit-Seriendatenschnittstelle verwendet.
Falls nicht genutzt, sollte dieser Pin mit IOVCC oder GND verbunden werden.
4
D/C
-4-Leitungssystem (D/CX): Dient als Befehls- oder Parameterauswahl.
Bei Nichtnutzung auf IOVCC-Pegel fixieren.
5
CS
Chip-Select-Pin ("Low" aktiv)
6
SDA
Seriäles Eingangssignal.
Daten werden auf die steigende Flanke des SCL-Signals angewendet. Falls nicht genutzt, diesen Pin auf IOVCC oder GND fixieren.
7
SDO
Seriäles Ausgangssignal.
Daten werden auf die fallende Flanke des SCL-Signals ausgegeben. Falls nicht genutzt, diesen Pin offen lassen.
8
CND
Erde
9
VCC
Stromversorgung für LCM (2,8 V-3,3 V)
10
LEDA
Anode der Hintergrundbeleuchtung (3,0 V-3,4 V, typisch: 3,2 V)
11
LEDK1
Kathode der Hintergrundbeleuchtung
12
LEDK2
Kathode der Hintergrundbeleuchtung
13
LEDK3
Kathode der Hintergrundbeleuchtung
14
LUDK4
Kathode der Hintergrundbeleuchtung
15
XL
Touchpanel-Steuerpin
16
YU
Touchpanel-Steuerpin
17
XR
Touchpanel-Steuerpin
18
YD
Touchpanel-Steuerpin
Lieferumfang:
1 TFT-LCD-Display (ohne Touchpanel)
Hinweis: Dieses Modell verfügt über kein Touchpanel.
