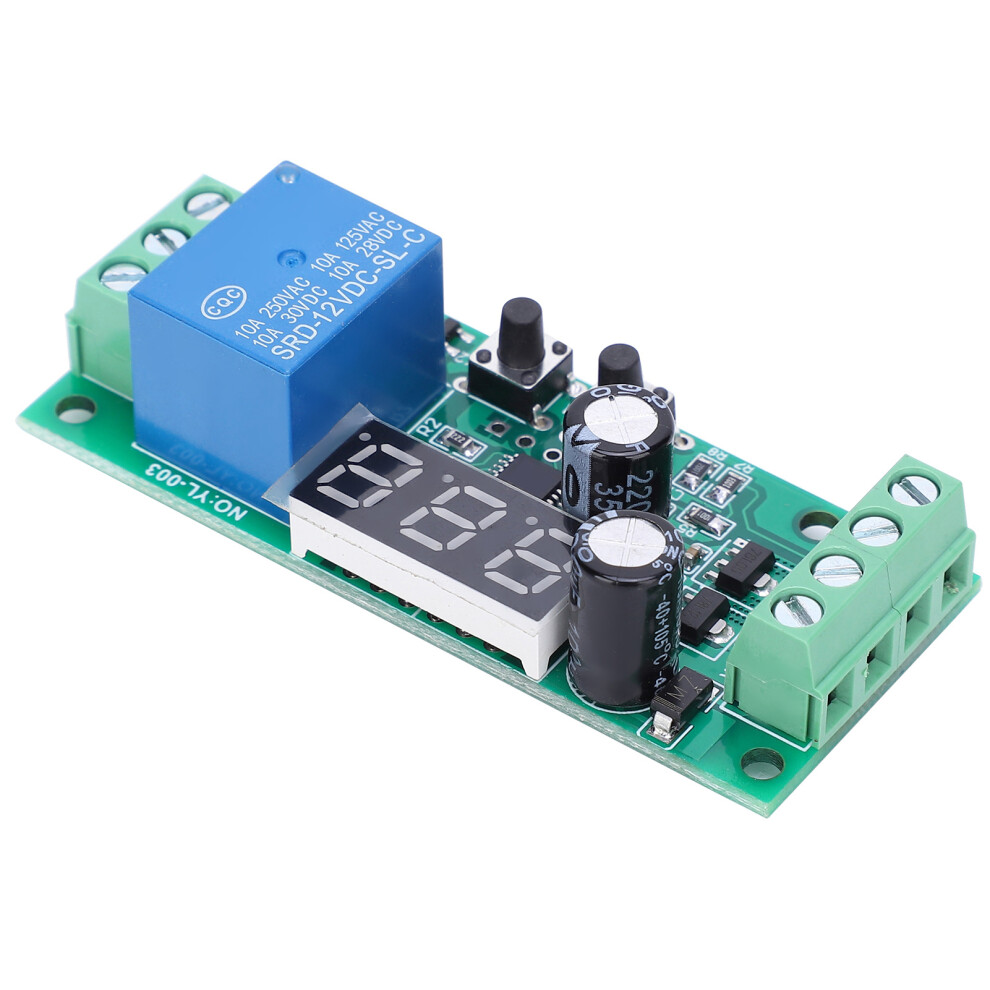

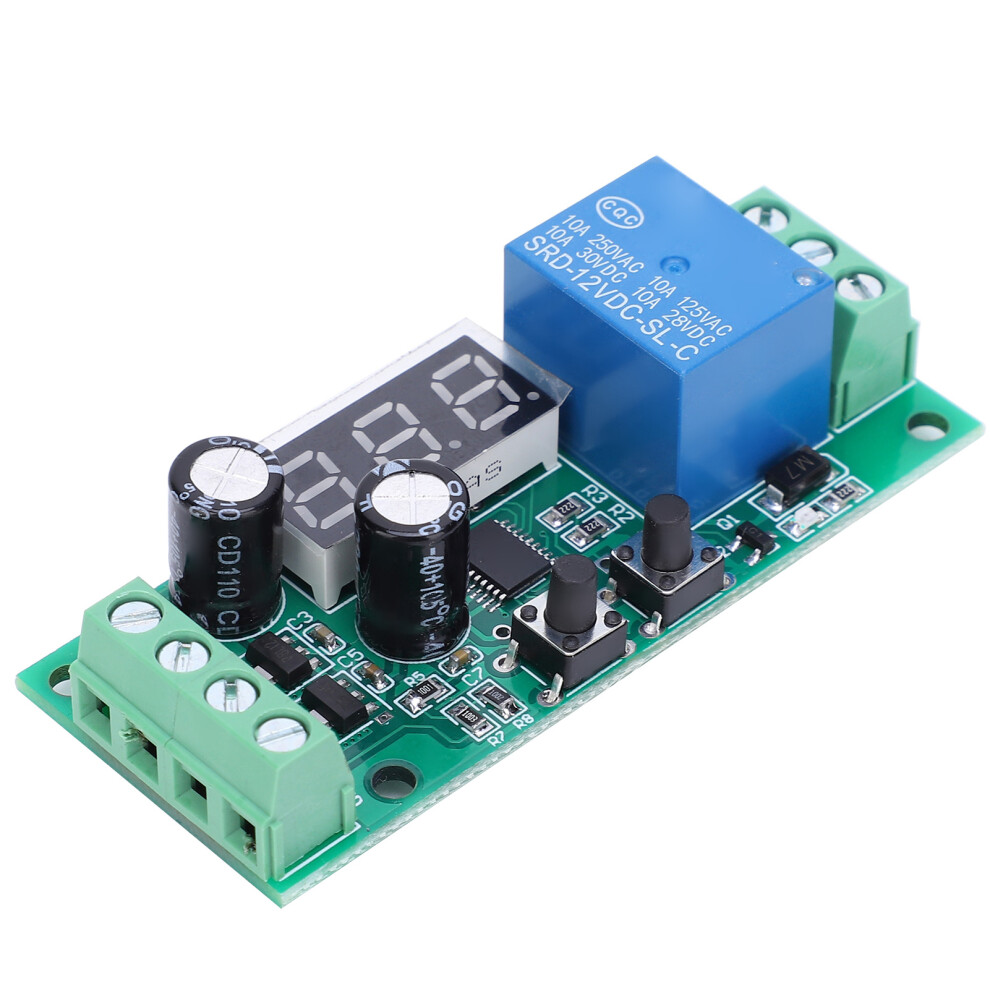

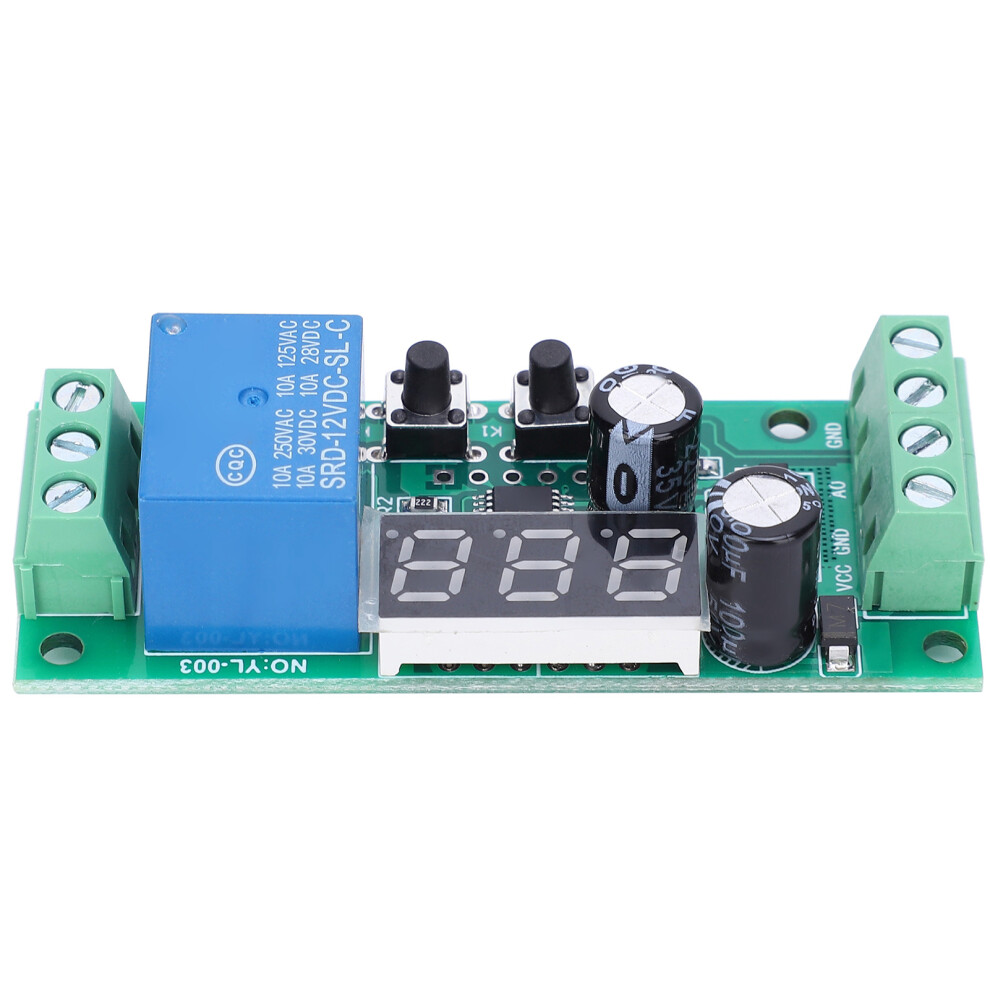

DC-Spannungsmessmodul Digitalanzeige 12V Relais Hochgenau

DC-Spannungsmessmodul Digitalanzeige 12V Relais Hochgenau Beschreibung

1. Kompakte Bauweise, einfach zu transportieren und zu lagern, großer Messspannungsbereich, effizient und praktisch. 2. 12‑Bit‑AD‑Mikrocontroller mit hoher Messgenauigkeit und starker Störfestigkeit. 3. Hergestellt aus professionellen Leiterplattenmaterialien, stabile Leistung und lange Lebensdauer. 4. Betriebsspannung DC12V, Messbereich DC0‑55V, Relaislebensdauer 100.000 Schaltvorgänge. 5. Strenge Qualitätskontrolle und Qualitätssicherung, hoher Sicherheitsfaktor, bedenkenlos einsetzbar.
Material: Leiterplatte
Messbereich: DC0‑55V
Relaislebensdauer: 100.000 Schaltvorgänge
Messgenauigkeit: 12‑Bit‑AD‑Chip

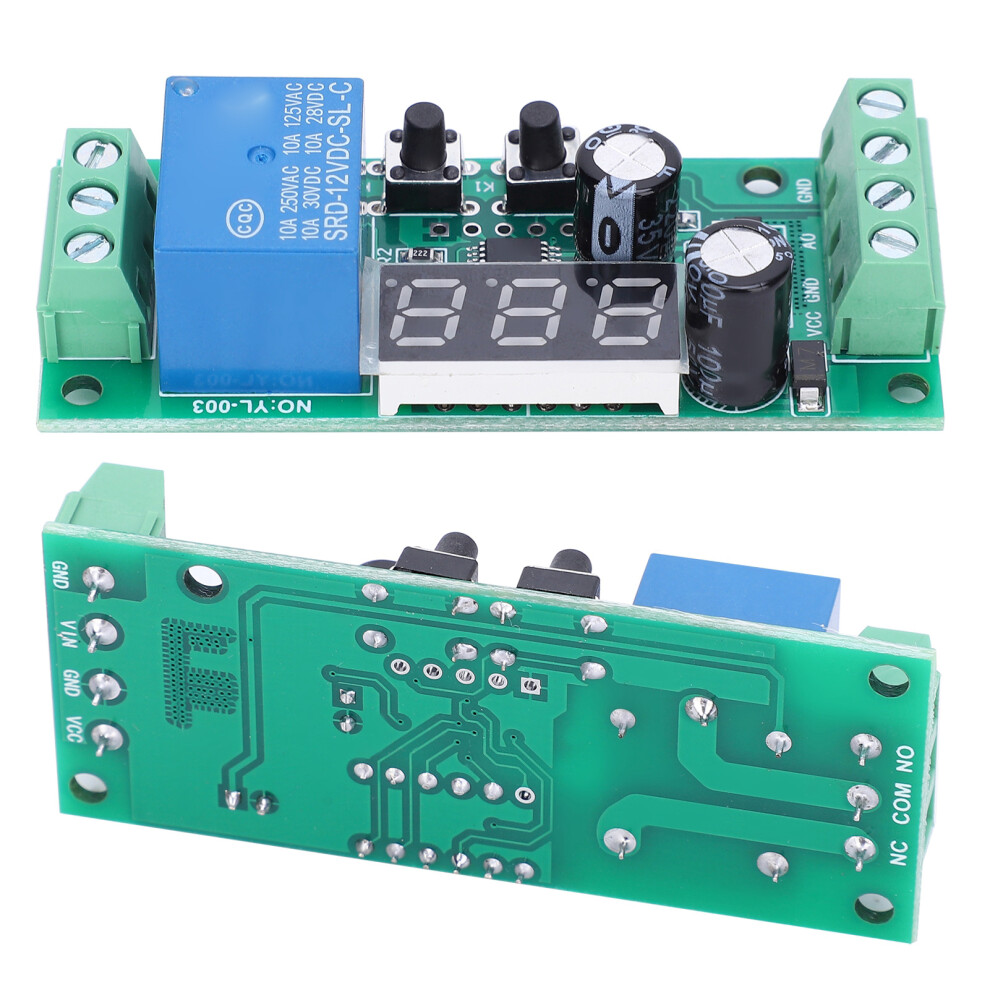

Schnittstellenbeschreibung:
Eingangsanschluss:
VCC: Positiver Stromanschluss
GND: Negativer Stromanschluss
Ausgang:
NC: NC‑Kontakt
COM: COM‑Kontakt
NO: NO‑Kontakt
Tastenbeschreibung:
K1: Kurzer Druck zum Einstellen, langer Druck für 2 Sekunden zum Ein-/Ausschalten der Anzeige
K2: Kurzer Druck zum Verschieben der eingestellten Position um +1, langer Druck für 0,5 Sekunden zum Ändern des Anzeigemodus um +1
1. Drücken Sie die erste "K1"-Ziffernanzeige (Hunderterstelle), damit sie blinkt, und stellen Sie die Hunderterstelle der unteren Grenze ein; drücken Sie "K2" von 0‑9, um zu ändern und einzustellen.
2. Nach Einstellung der Hunderterstelle drücken Sie die zweite "K1"-Ziffernanzeige (Zehnerstelle), damit sie blinkt, und stellen Sie die Zehnerstelle der unteren Grenze ein; drücken Sie "K2" von 0‑9, um zu ändern und einzustellen.
3. Nach Einstellung der Zehnerstelle drücken Sie die dritte "K1"-Ziffernanzeige, damit sie blinkt, und stellen Sie die Einerstelle der unteren Grenze ein; drücken Sie "K2" von 0‑9, um zu ändern und einzustellen.
4. Nach Einstellung der Einerstelle drücken Sie die vierte "K1"-Ziffernanzeige, damit die Hunderterstelle blinkt, und stellen Sie die Hunderterstelle der oberen Grenze ein; drücken Sie "K2" von 0‑9, um zu ändern und einzustellen.
5. Nach Einstellung der Hunderterstelle drücken Sie die fünfte "K1"-Ziffernanzeige (Zehnerstelle), damit sie blinkt, und stellen Sie die Zehnerstelle der oberen Grenze ein; drücken Sie "K2" von 0‑9, um zu ändern und einzustellen.
6. Nach Einstellung der Zehnerstelle drücken Sie die sechste "K1"-Ziffernanzeige, damit sie blinkt, und stellen Sie die Einerstelle der oberen Grenze ein; drücken Sie "K2" von 0‑9, um zu ändern und einzustellen.
Während des obigen Einstellvorgangs springt das Gerät automatisch zurück zur Startansicht, wenn innerhalb von 2 Sekunden keine Taste zum Einstellen gedrückt wird; die eingestellten Daten werden gespeichert.
1 x DC-Spannungserkennungsmodul
