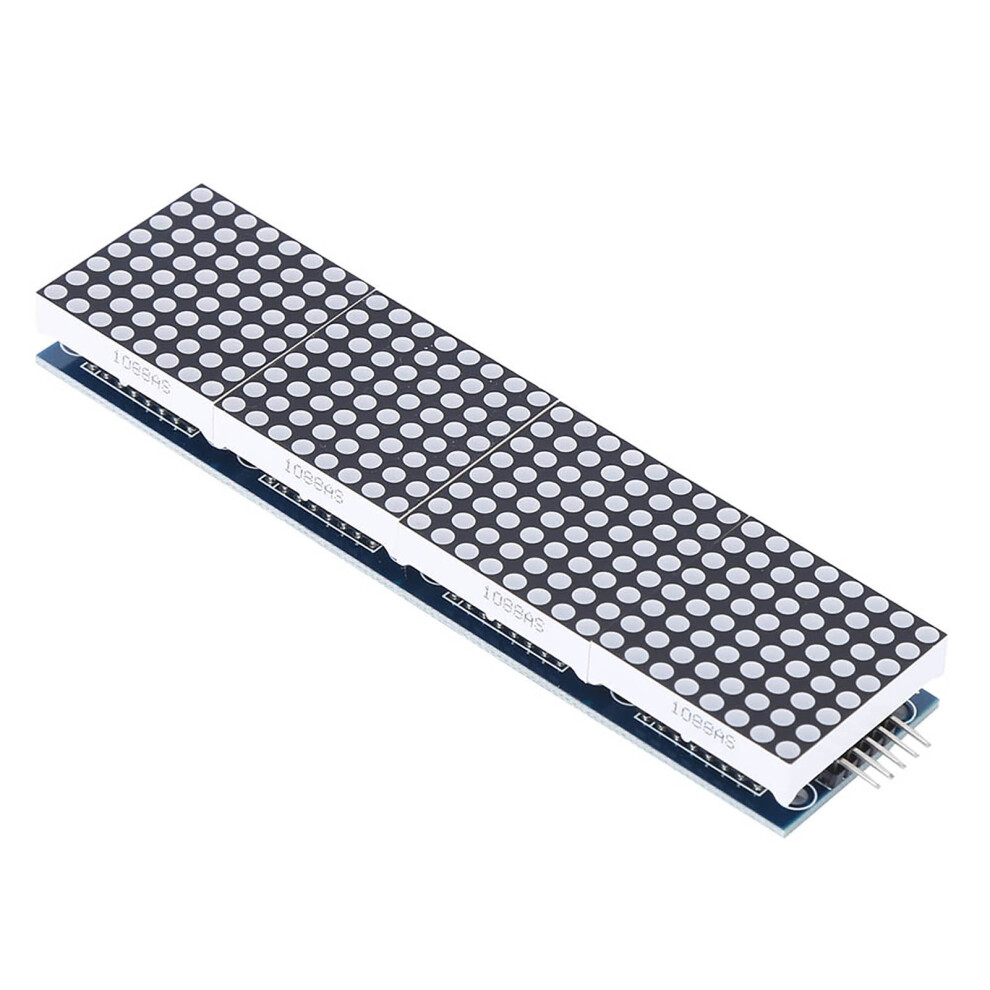

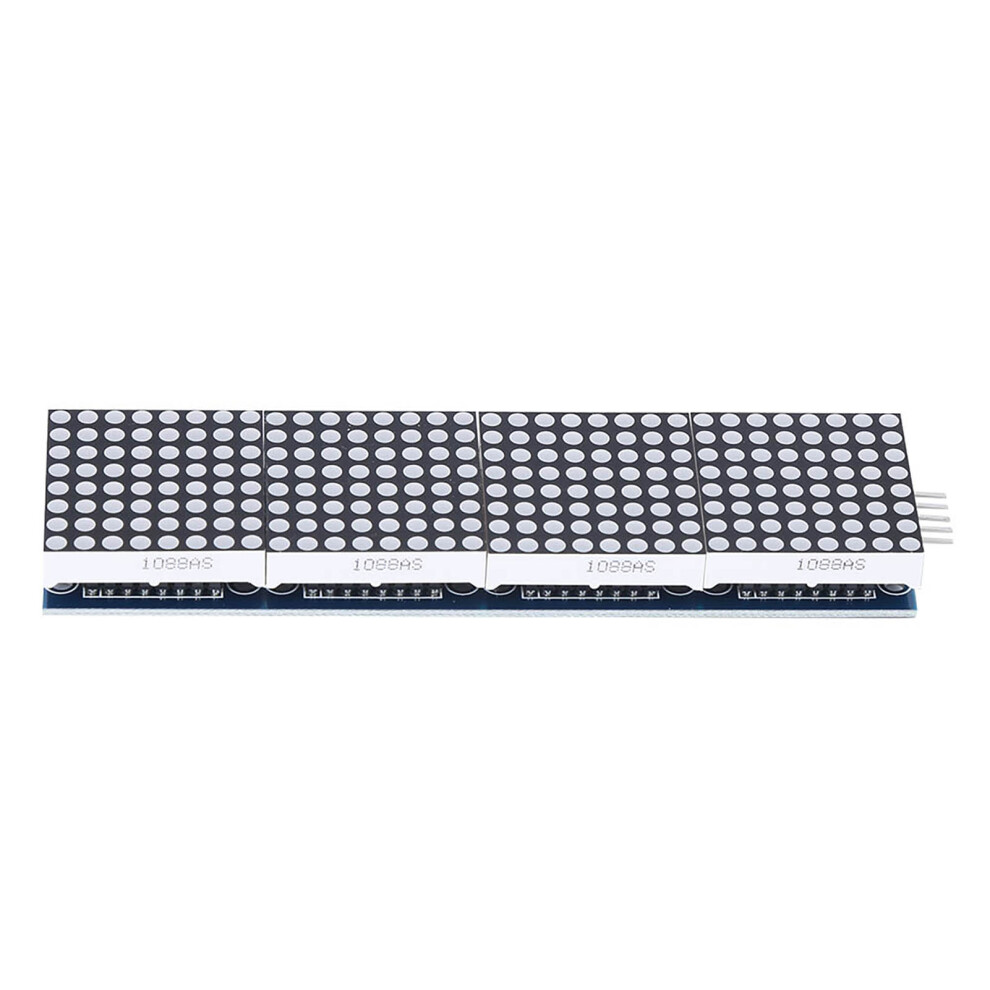

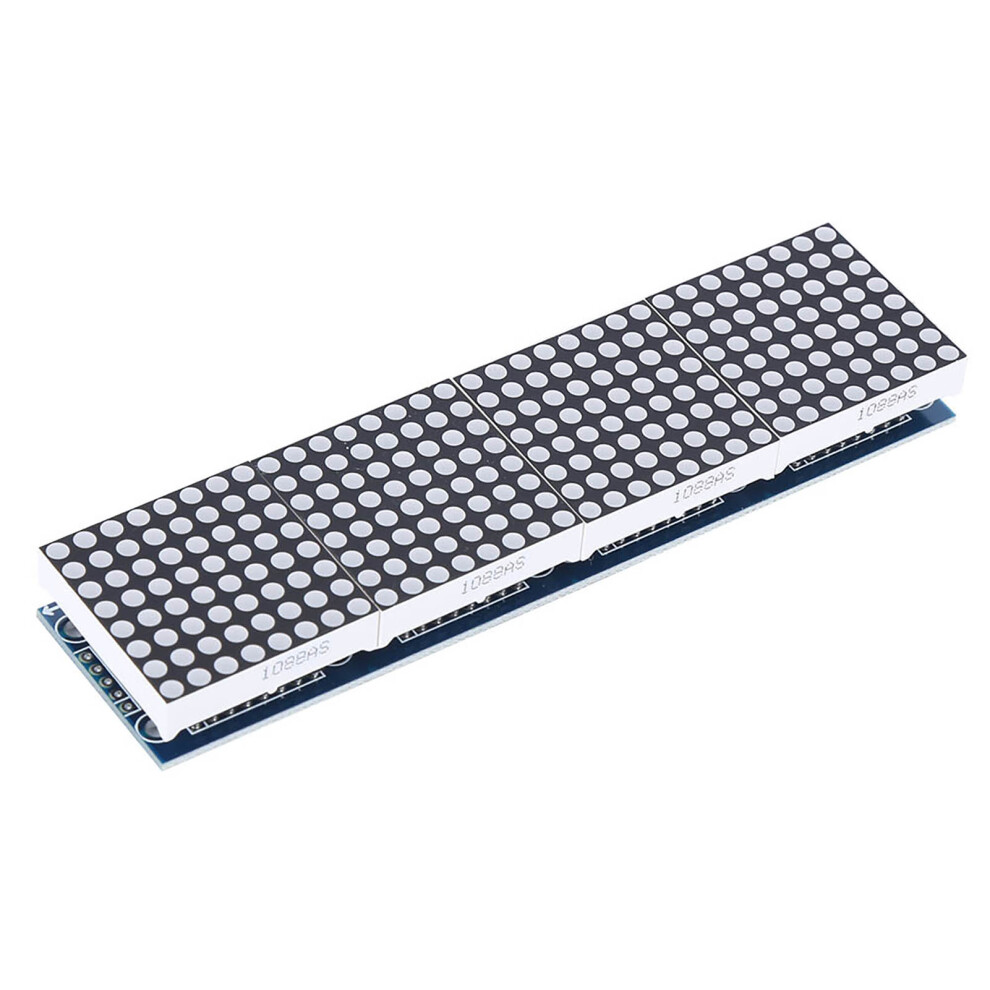

Dot-Matrix-LED-Modul 4-in-1 Mikrocontroller

Dot-Matrix-LED-Modul 4-in-1 Mikrocontroller Beschreibung

1. Es handelt sich um einen integrierten seriellen Ein-/Ausgabe-Common-Cathode-Display-Treiber. 2. Dieses Modul ist mit einem Mikroprozessor und einer 8-stelligen 7-Segment-Digital-LED-Anzeige verbunden. Es kann auch mit einer Balkendiagramm-Anzeige oder 64 unabhängigen LEDs verbunden werden. 3. Das Modul enthält einen On-Chip-B-BCD-Encoder, eine Mehrkanal-Scan-Schleife, einen Segmentwort-Treiber und einen 8 x 8 statischen RAM zur Speicherung der jeweiligen Daten. 4. Jeder Datensatz kann adressiert werden. Beim Aktualisieren muss nicht der gesamte Display neu beschrieben werden; zudem kann der Benutzer wählen, ob jeder Datensatz kodiert wird oder nicht. 5. Das gesamte Gerät verfügt über einen 150 μA stromsparenden Ruhezustand, eine analoge und digitale Helligkeitssteuerung, ein Scan-Limit-Register, das es dem Benutzer ermöglicht, 1 bis 8 Bits Daten anzuzeigen, sowie einen Erkennungsmodus, bei dem alle LEDs leuchten. 6. Es werden nur 3 IO-Ports benötigt, um eine Punkt-Matrix zu steuern; bei der Anzeige einer Punkt-Matrix tritt kein Flimmern auf, und eine Kaskadierung wird unterstützt.
Artikeltyp: Punkt-Matrix-Steuermodul
Material: Synthetischer Karton
Ein einzelnes Modul kann eine 8 x 8 Common-Negative-Punkt-Matrix ansteuern
Modul-Betriebsspannung: DC 5V
Befestigungsschraubenlöcher: 64
Lochdurchmesser: Ca. 3 mm / 0,1 Zoll
Verdrahtungsanleitung:
1. Die linke Seite des Moduls ist der Eingangsanschluss, die rechte Seite ist der Ausgangsanschluss.
2. Bei der Steuerung eines einzelnen Moduls muss nur der Eingangsanschluss mit der CPU verbunden werden.
3. Bei der Kaskadierung mehrerer Module wird der Eingang des ersten Moduls mit der CPU verbunden, der Ausgang mit dem Eingang des zweiten Moduls, der Ausgang des zweiten Moduls mit dem Eingang des dritten Moduls und so weiter.
Beispiel mit 51-Mikrocontroller:
VCC 5V
GND GND
DIN P2.2
CS P2.1
CLK P2.0
1 x Punkt-Matrix-Steuermodul

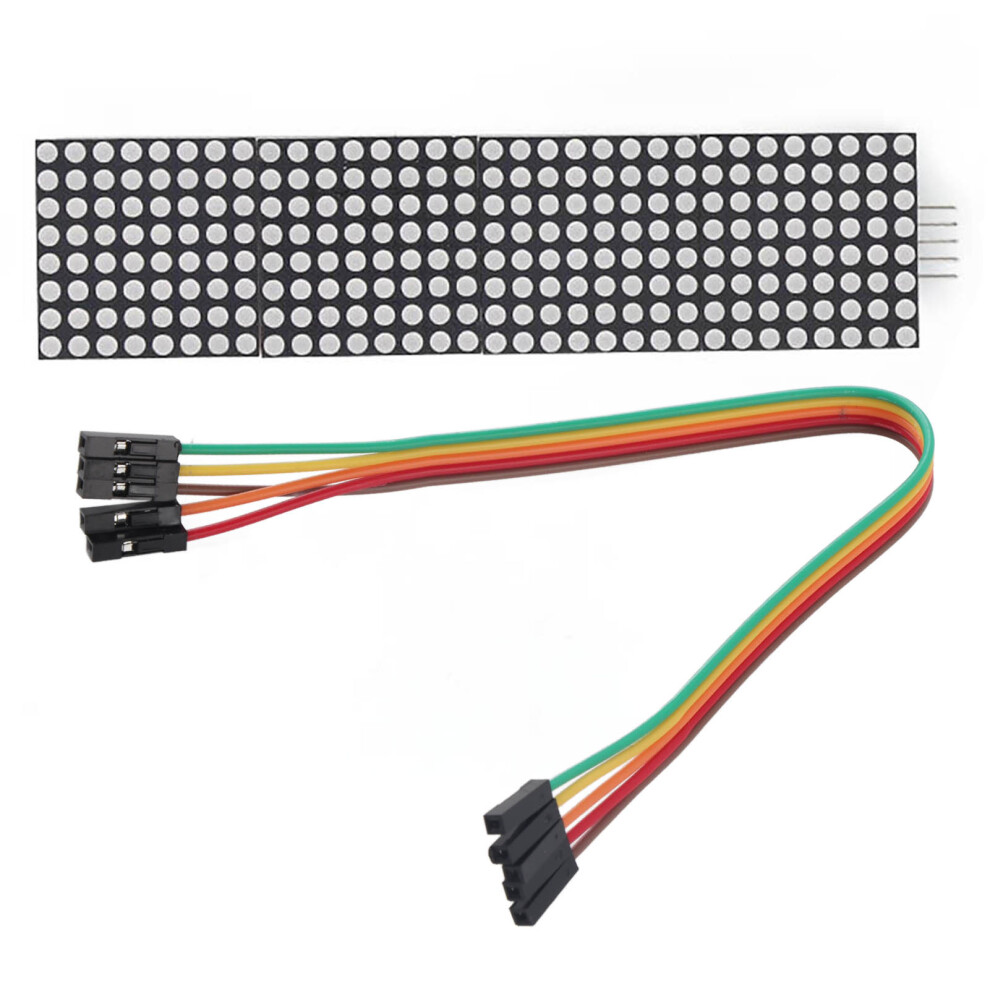

1 x 5-poliges Kabel
