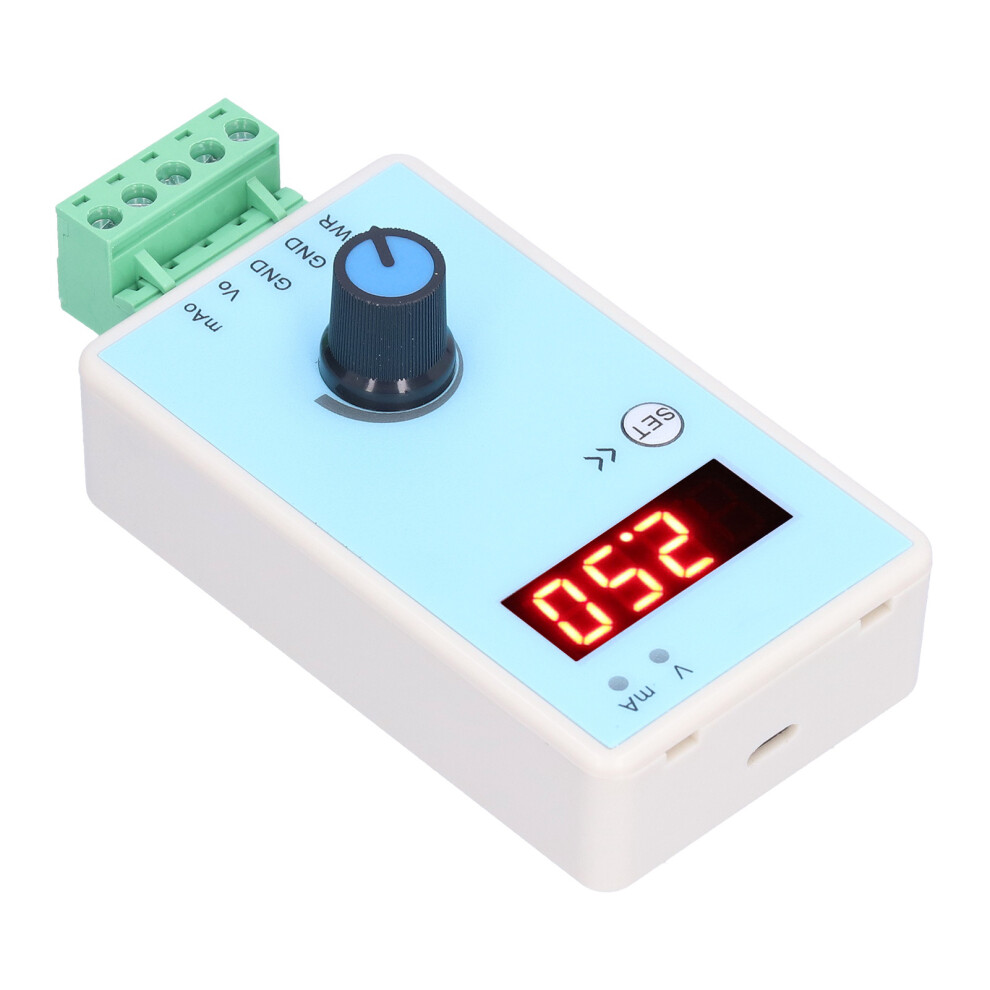

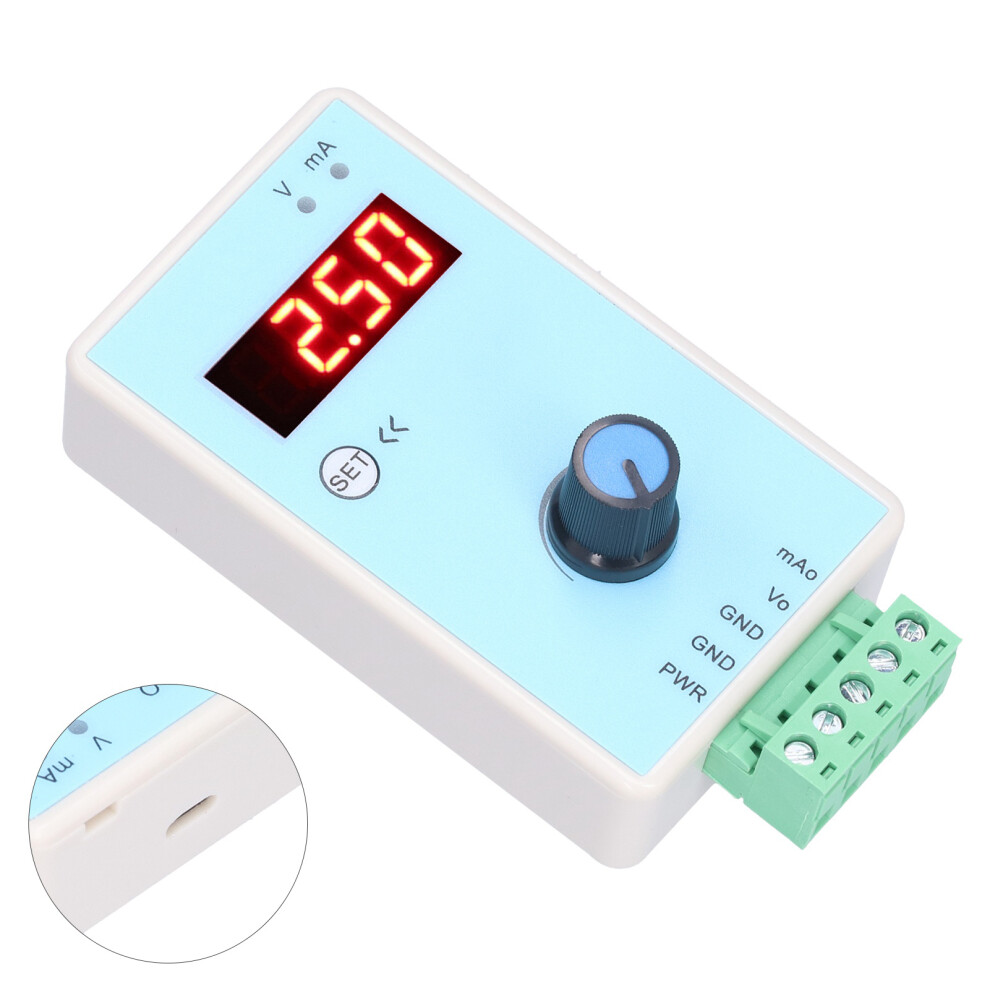

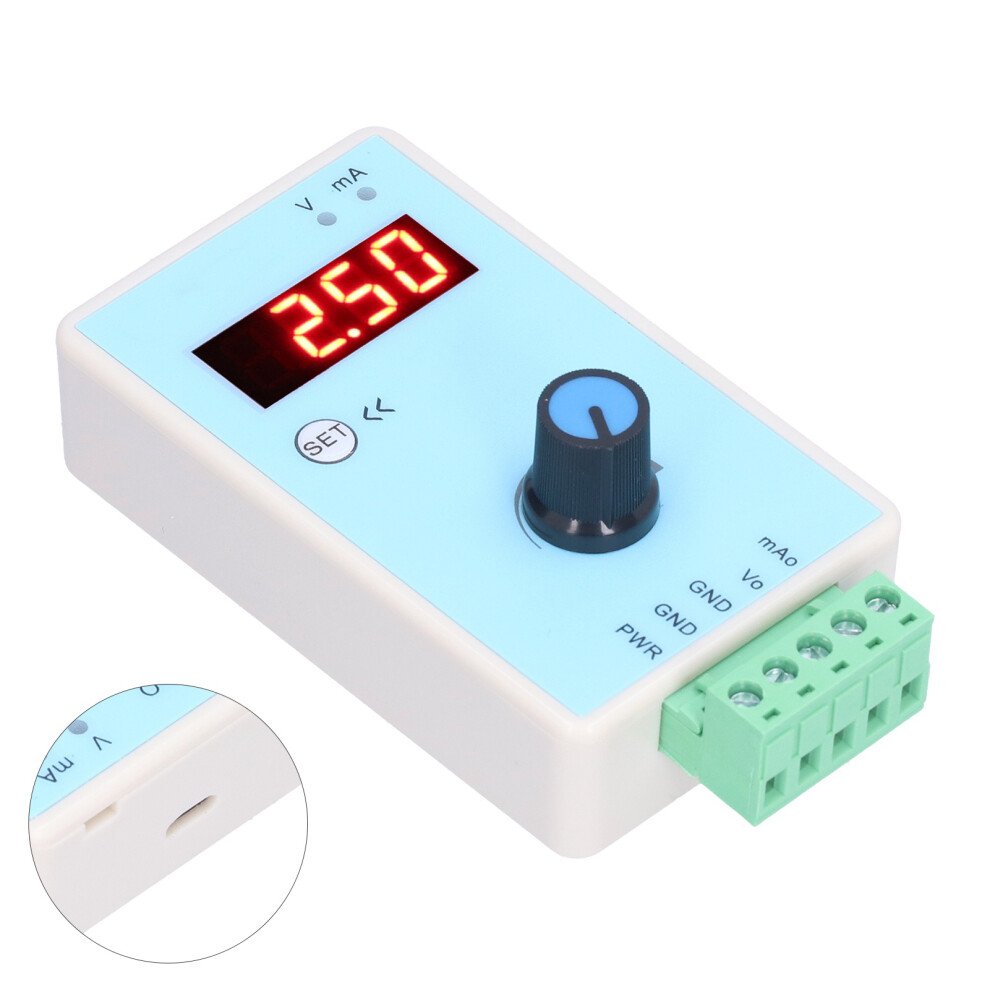

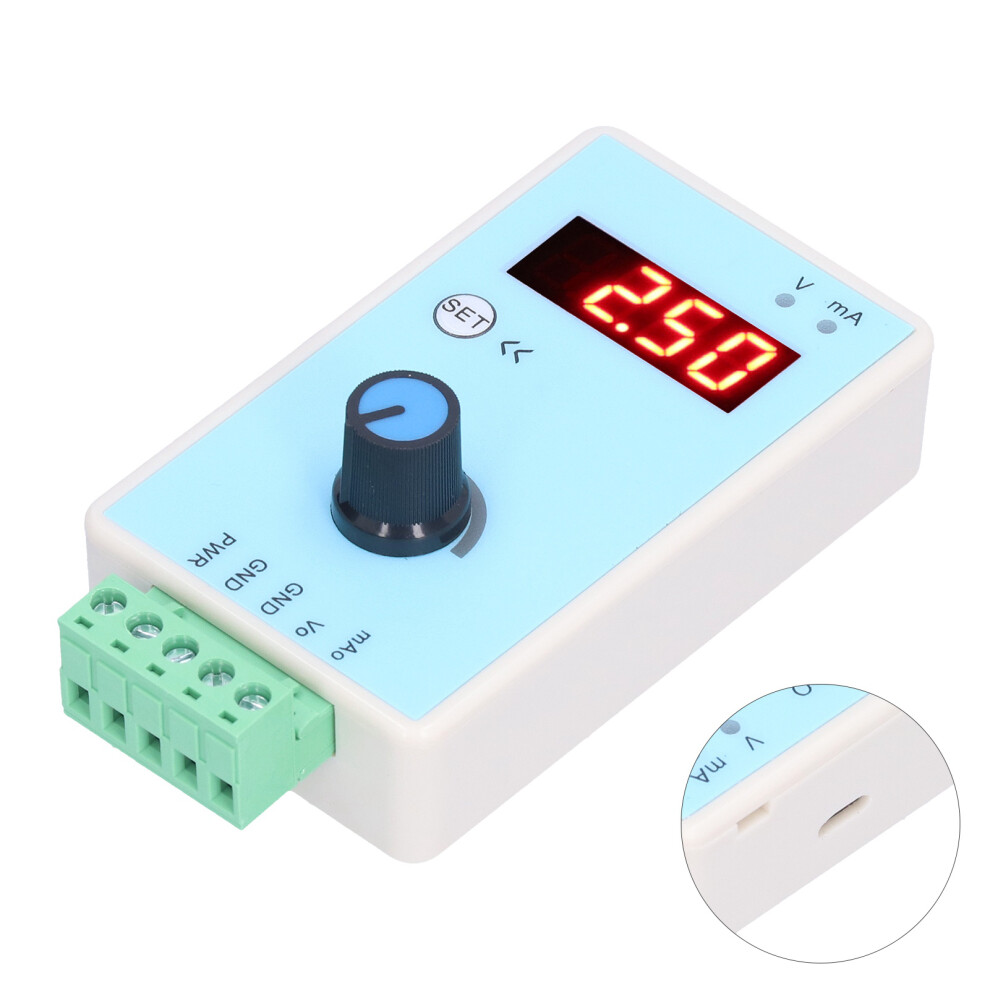

Handsignalgenerator 0-10V/2-10V 0-20mA/4-20mA

Handsignalgenerator 0-10V/2-10V 0-20mA/4-20mA Beschreibung

1. Terminalport-Stromversorgung, Spannungsbereich des Terminalports: DC 5-25 V, Schutz vor falscher Polung und Überspannung, maximaler Stromverbrauch: 24 V / 50 mA. 2. Es kann über den MICRO-USB-Anschluss mit Strom versorgt werden; Spannungsbereich: DC 4-6 V, maximaler Stromverbrauch: 5 V / 250 mA. Es kann mit einem Handy-Ladegerät, einem Computer-USB-Anschluss oder einer Powerbank betrieben werden. 3. Über die SET-Taste kann mit einem einzigen Tastendruck zwischen Spannungs- und Stromausgang sowie zwischen den Anzeigemodi umgeschaltet werden: Der Drehregler stellt die Größe des analogen Signals ein. 4. Bei spannungsartiger Ausgabe ist eine Lastimpedanz von > 2 kΩ erforderlich; bei stromartiger Ausgabe ist eine Lastimpedanz von < 500 Ω erforderlich. 5. Ein analoger Ausgang steht zur Verfügung; wahlweise kann zwischen spannungsartiger (Ausgabebereich: 0/2-10 V) und stromartiger (Ausgabebereich: 0/4-20 mA) Ausgabe gewählt werden. 6. Dieser Signalgenerator ist das ideale Instrument für die Elektrotechnik, Labore, Produktionslinien, Lehre und wissenschaftliche Forschung.
Artikeltyp: Signalgenerator
Material: ABS
Einsatzbereich: Signalgenerator
(Maximaler Stromverbrauch: 24 V / 50 mA)
(Maximaler Stromverbrauch: 5 V / 250 mA)
Stromausgabebereich: 0/4-20 mA
Beschreibung der Anzeigelampen: V (rot): leuchtend - Ausgangssignal ist 0-10 V Spannungssignal; blinkend - Ausgangssignal ist 2-10 V Spannungssignal.
mA (grün): leuchtend - Ausgangssignal ist 0-20 mA Stromsignal; blinkend - Ausgangssignal ist 4-20 mA Stromsignal.
Signal
Anleitung
MICRO-USB
Spannungsbereich der Stromversorgung: DC 4-6 V; kann mit einem Handy-Ladegerät, einem Computer-USB-Anschluss oder einer Powerbank betrieben werden.
PWR
Anschluss an eine DC 5-25 V Stromversorgung
GND
Strom- und Signalmasse
GND
Strom- und Signalmasse
Vo
Schnittstelle für spannungsartigen analogen Ausgang
mAo
Schnittstelle für stromartigen analogen Ausgang
1 Signalgenerator
