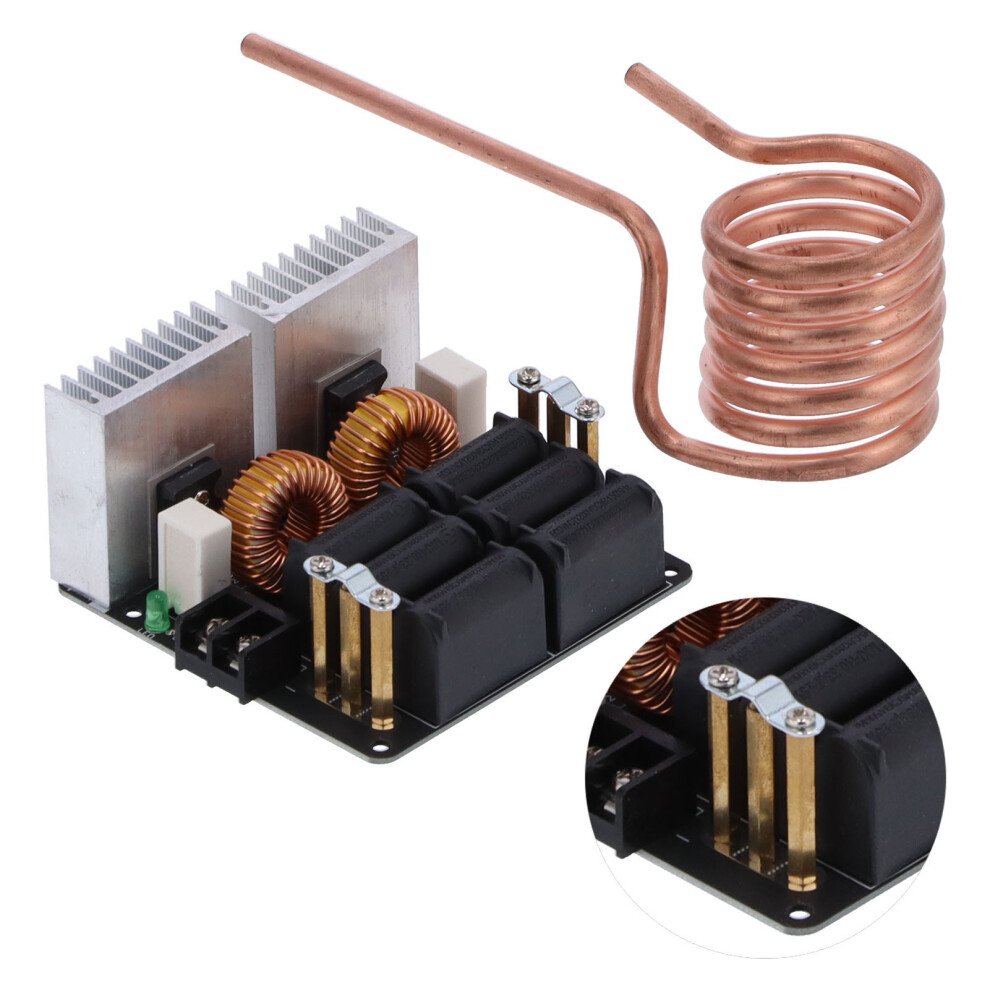

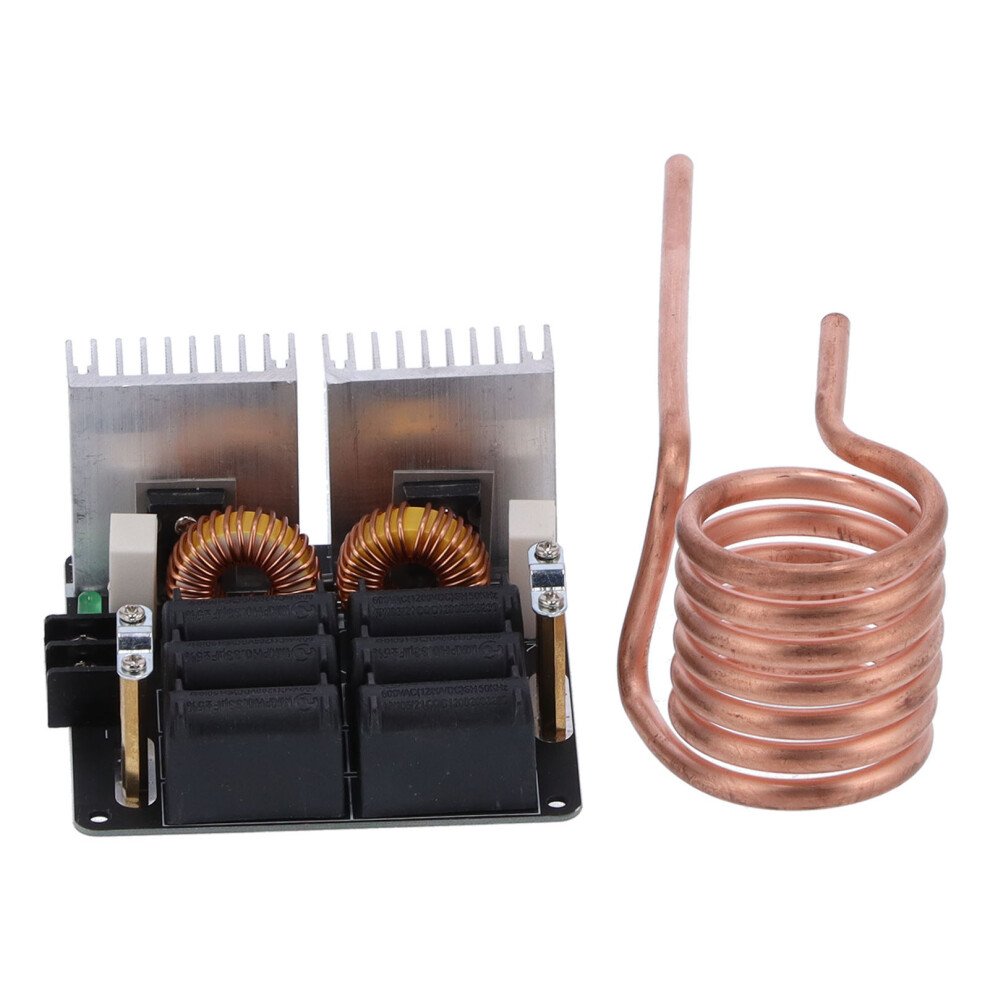

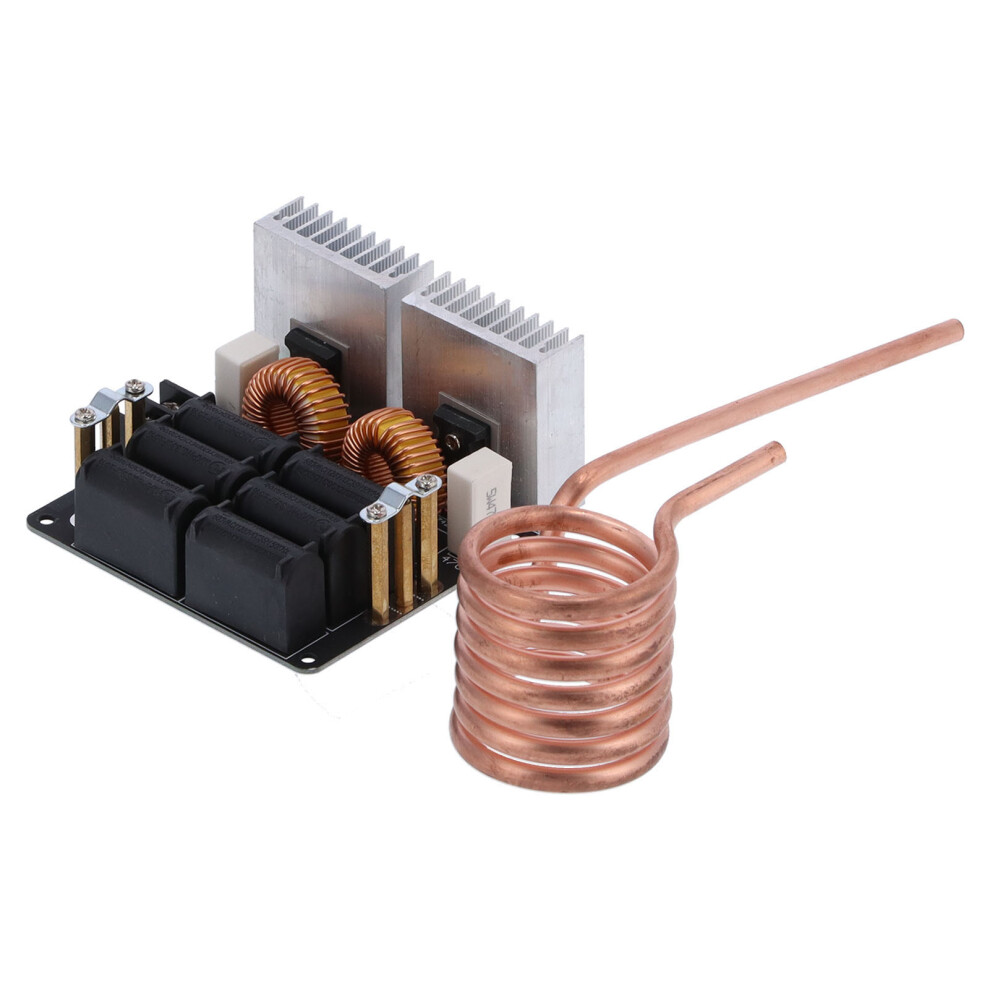

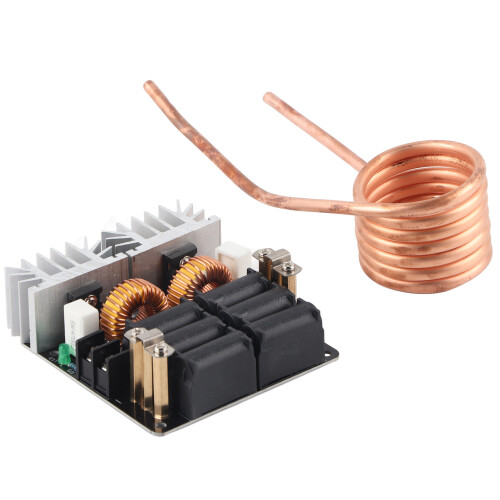

Heizplatte ZVS Hochfrequenz Induktionsspule 1000W 12-48V

Heizplatte ZVS Hochfrequenz Induktionsspule 1000W 12-48V Beschreibung

1. Der Induktionsheizkreis verwendet eine 12-48-V-Gleichstrom-Niederspannungsversorgung mit einer Leistung von 1000 W und einer schnellen Aufheizgeschwindigkeit. 2. Geeignet für Wärmebehandlungen wie Härten und Glühen kleiner Teile; kann zudem mit einem Graphittiegel zum Schmelzen von Metallen verwendet werden. 3. Dank hochwertiger PCB-Fertigung und einer vollständig kupfernen Stromleitung wird der Strom deutlich erhöht. 4. Mit einem 5-zahnigen 4-Loch-Wärmeableiter für bessere Wärmeabfuhr und sicheren Betrieb. 5. Die Ausgangsanschlüsse verwenden parallele M4-Standoffs, die an andere Ausgänge wie Hochspannungsmodule angeschlossen werden können. 6. Auf der Platine befindet sich ein 2,54-mm-Anschluss; nach Anschluss des Reglers können der passende Kühlventilator und die Wasserpumpe eingesteckt und verwendet werden.
Artikeltyp: Heizplatine

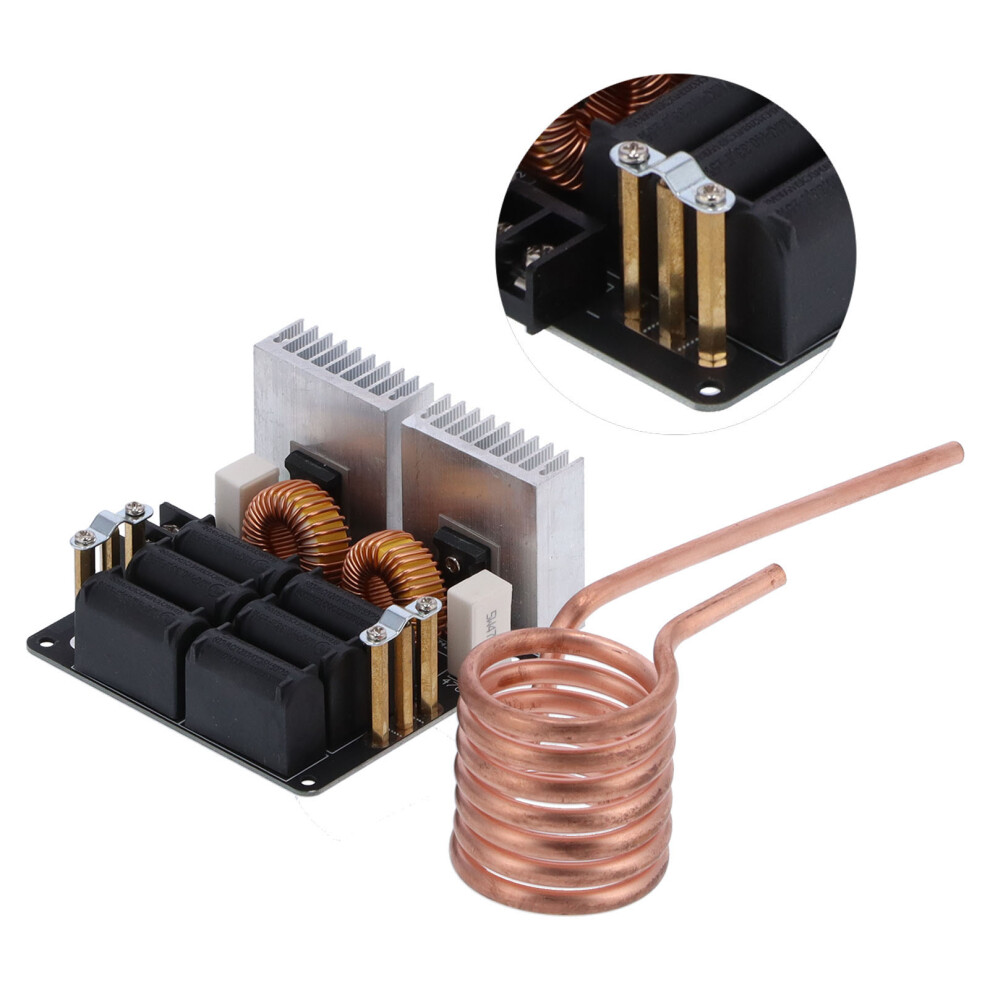

Eingangsspannung: 12-48 V, 36 V empfohlen
Stromanforderungen: 10 A (unter 12 V), 15 A (über 15 V)
Größe der Heizplatine: Ca. 100 100 mm / 3,9 3,9 Zoll
Größe des Wärmeableiters: Ca. 100 32 58 mm / 3,9 1,3 2,3 Zoll
Verwendungshinweise:
1. Die minimale Eingangsspannung dieses Moduls beträgt 12 V, was jedoch nicht bedeutet, dass alle 12-V-Netzteile verwendet werden können. Bei einer Spannung von 12 V muss der Strom mindestens 10 A betragen, damit das Netzteil eingesetzt werden kann. Ist die Leistung des Netzteils zu gering, sinkt die tatsächliche Ausgangsspannung beim Betrieb erheblich. Wenn die Spannung unter 12 V fällt, werden beide MOS-Transistoren gleichzeitig leitend, was zum Durchbrennen der MOS-Bauelemente führt.
2. Einige Käufer übersehen die Stromanforderungen des Netzteils, was beim Betrieb zu einer Überhitzung der MOS-Bauelemente führen kann. Falls eine ungewöhnliche Erwärmung der MOS-Bauelemente festgestellt wird, prüfen Sie zunächst, ob die Ausgangsleistung des Netzteils den Anforderungen entspricht.
3. Die Platine darf nicht im Leerlauf betrieben werden, da sonst hochfrequenter Lärm entsteht, der zu einer Überhitzung und zum Durchbrennen der MOS-Bauelemente führt.
4. Für die Induktionsheizung wird ein 36-V-20-A-Netzteil empfohlen. Die Leistung eines 12-V-Netzteils ist zu gering, sodass kaum eine Erwärmung erfolgt. Zudem führt die Erwärmung bei 12-V-Betrieb leicht zu einem Spannungsabfall des Netzteils; ein Wert unter 12 V ist sehr gefährlich.
5. Die Induktionsheizleistung ist sehr hoch, und Wärmeentwicklung ist unvermeidlich; sorgen Sie daher unbedingt für eine effektive Wärmeabfuhr.
6. Obwohl diese Treiberplatine Ströme über 20 A aushält, wird aus Sicherheitsgründen empfohlen, 48 V und 20 A nicht zu überschreiten.
7. Der eingebaute Heizring hat einen Durchmesser von 40 mm und eine Nennspannung von 24 V. Bei einer Spannung über 30 V muss ein Heizring mit einem Innendurchmesser von mindestens 50 mm verwendet werden. Ventilator und Wasserpumpe verwenden beide 12-V-Gleichstromversorgungen. Versorgen Sie diese separat, um ein Durchbrennen von Ventilator und Wasserpumpe zu vermeiden.
8. Bei der Induktionsheizung sollte das mit diesem Produkt abgestimmte Kupferrohr verwendet oder gemäß dem Standard von 8 Windungen mit einem Innendurchmesser von 40 mm gewickelt werden. Andernfalls trägt der Käufer die Verantwortung für alle Beschädigungen durch Überhitzung.
1 Heizplatine
1 Kupferrohr
