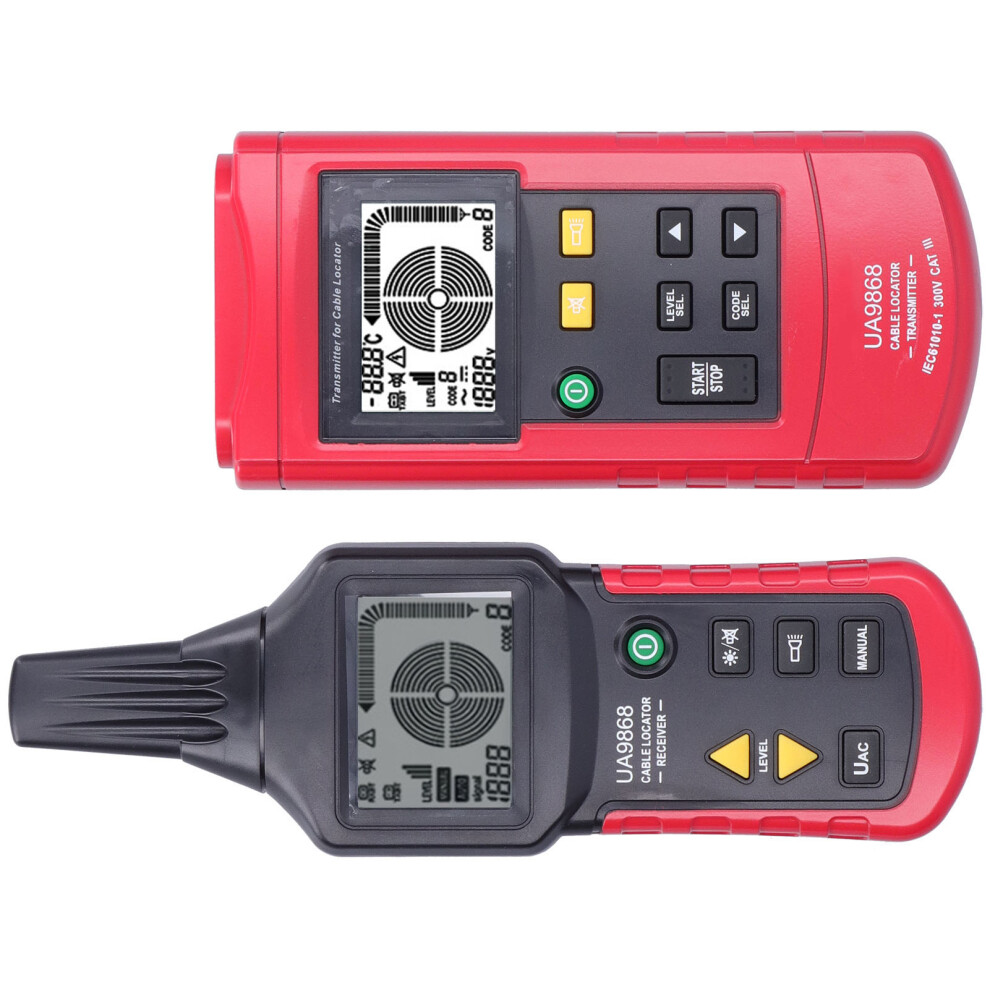

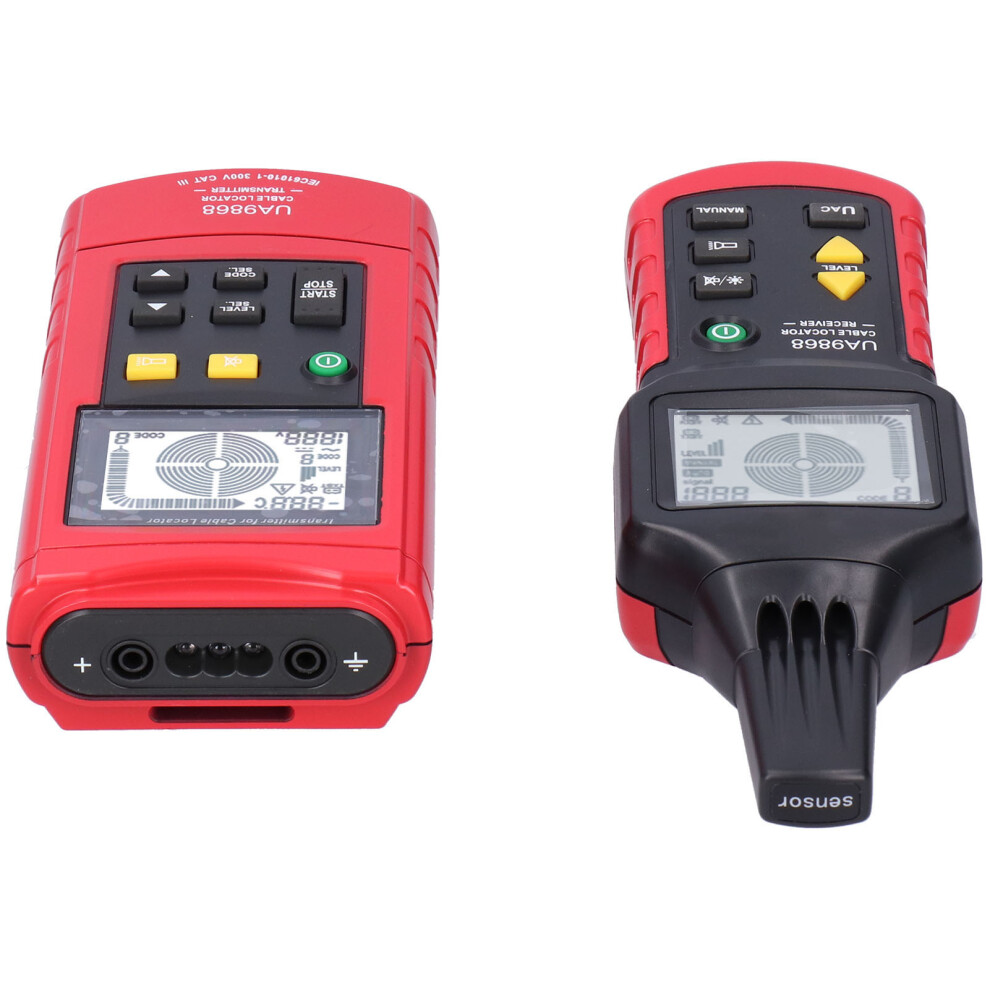

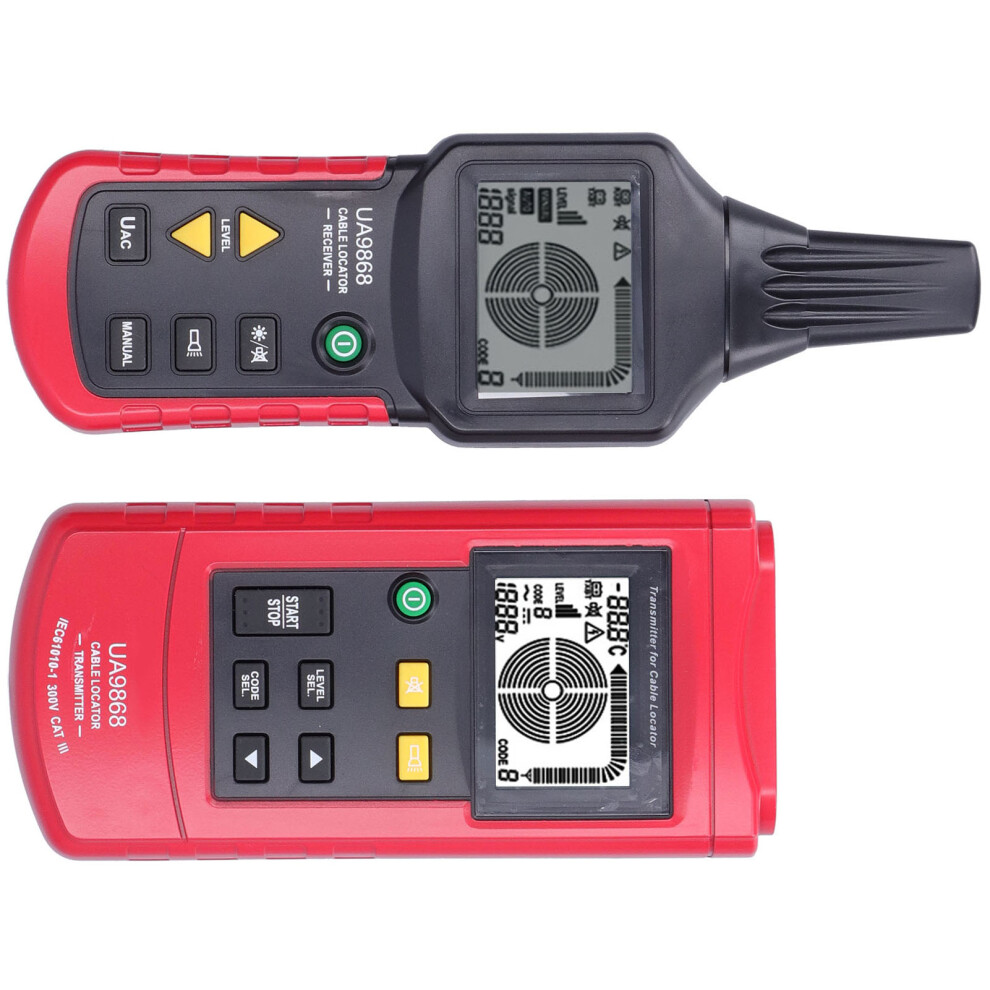

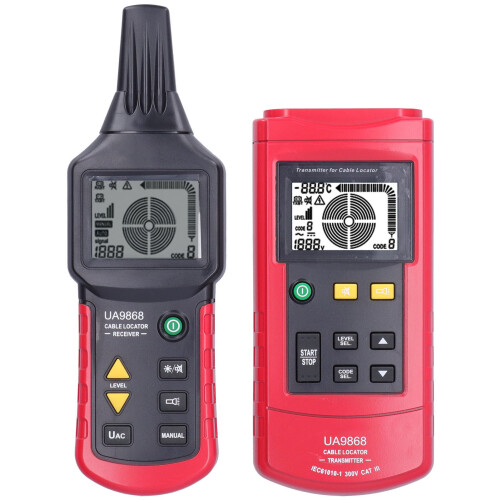

Kabeltester Wand Open/Short Circuit

Kabeltester Wand Open/Short Circuit Beschreibung

1. Ermitteln Sie die Richtung der in der Wand verlegten Leitung sowie die Unterbrechungs- und Kurzschlussstellen der Leitung. 2. Testen Sie Kurzschlüsse und Tiefenschaltungen in unterirdischen Leitungen und beheben Sie Leitungsunterbrechungen und Kurzschlüsse. 3. Es können Kurzschluss- und Unterbrechungsfehler in unterirdischen Wasser- und Erdwärmepipelines sowie Stromversorgungsleitungen erkannt werden. 4. Sie können die Sicherung, den Bereich, in dem der Sicherungskreis abgedeckt ist, und die Anschlussdose finden. 5. Der Kabeltester bietet gute Leistung, präzise Messungen und hohe Stabilität.
Artikeltyp: Kabeltester
Material: Kunststoff
Technische Parameter des Senders
Ausgangssignal
125 kHz
Erkennungsbereich für externe Spannung
Gleichspannung 12-400 V 2,5 %; Wechselspannung 12-400 V (50-60 Hz) 2,5 %
Technische Angaben zur Temperaturmessung
2,5 C
Display
LCD mit Funktionsanzeige und Balkendiagramm
Dielektrische Festigkeit der externen Spannung
Bis zu 400 V AC/DC
Überspannungskategorie
CAT III 300 V
Verunreinigungsgrad
2
Stromversorgung
1 x 9 V, IEC 6LR61 (Batterie nicht im Lieferumfang enthalten)
Leistungsaufnahme
Mindeststrom
Ca. 31 mA
Höchststrom
Ca. 115 mA
Sicherung
F0,5 A 1000 V, 6,3 32 mm / 0,2 1,3 Zoll
Temperaturbereich
Betrieb
Minus 10 C bis 50 C, maximale 80 % relative Luftfeuchtigkeit (nicht kondensierend)
Lagerung
Minus 20 C bis +60 C, maximale 80 % relative Luftfeuchtigkeit (nicht kondensierend)
Höhe
Bis zu 2000 mm / 78,7 Zoll
Abmessungen (Höhe Breite Tiefe)
Ca. 190 89 42,5 mm / 7,5 3,5 1,7 Zoll
Technische Parameter des Empfängers
Suchtiefe
Die Suchtiefe hängt vom Medium und der jeweiligen Anwendung ab
Kabelpositionierungsmodus
Einpolarer Betrieb
Ca. 0-2 m / 6,6 ft
Zweipolarer Betrieb
Ca. 0-0,5 m / 0-1,6 ft
Getrennte Schleife
Bis zu 2,5 m / 8,2 ft
Netzspannungserkennung
Ca. 0-0,4 m / 0-1,3 ft
Display
LCD mit Funktionsanzeige und Balkendiagramm
Stromversorgung
6 x 1,5 V AAA, IEC LR03 (Batterie nicht im Lieferumfang enthalten)
Leistungsaufnahme
Mindeststrom
Ca. 32 mA
Höchststrom
Ca. 89 mA
Temperaturbereich
Betrieb
Minus 10 C bis 50 C, maximale 80 % relative Luftfeuchtigkeit (nicht kondensierend)
Lagerung
Minus 20 C bis +60 C, maximale 80 % relative Luftfeuchtigkeit (nicht kondensierend)
Höhe
Bis zu 2000 mm / 78,7 Zoll
Abmessungen (Höhe Breite Tiefe)
Ca. 241,5 78 38,5 mm / 9,5 3,1 1,5 Zoll

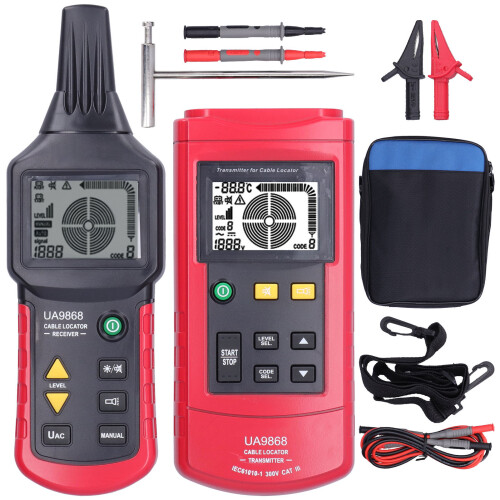

1 x Sender (Batterie nicht im Lieferumfang enthalten)
1 x Empfänger (Batterie nicht im Lieferumfang enthalten)
1 x T-Werkzeug
2 x gezahnte Klemme
1 Beutel x Testdrahtstift (4 Stück)
1 x schwarzer Verpackungssack
1 x schwarzer Verpackungssack-Gurt
1 x englische Bedienungsanleitung
