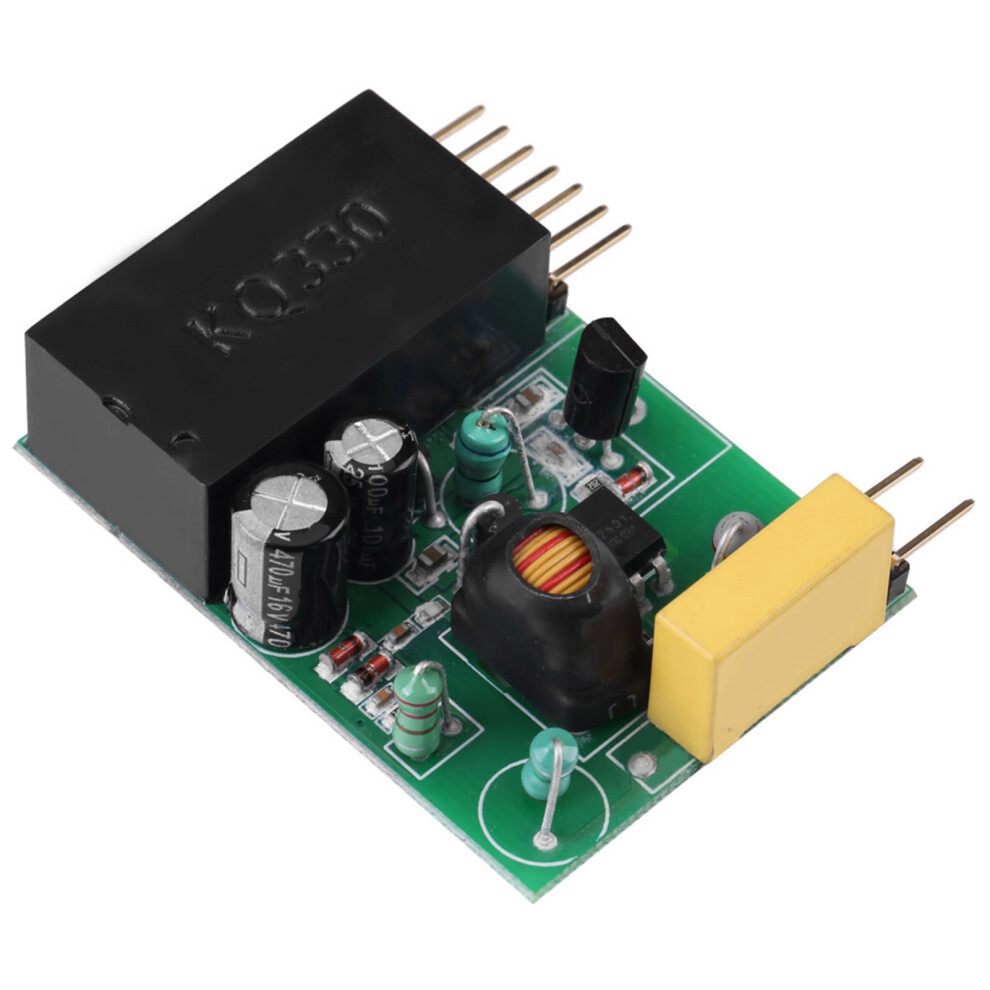

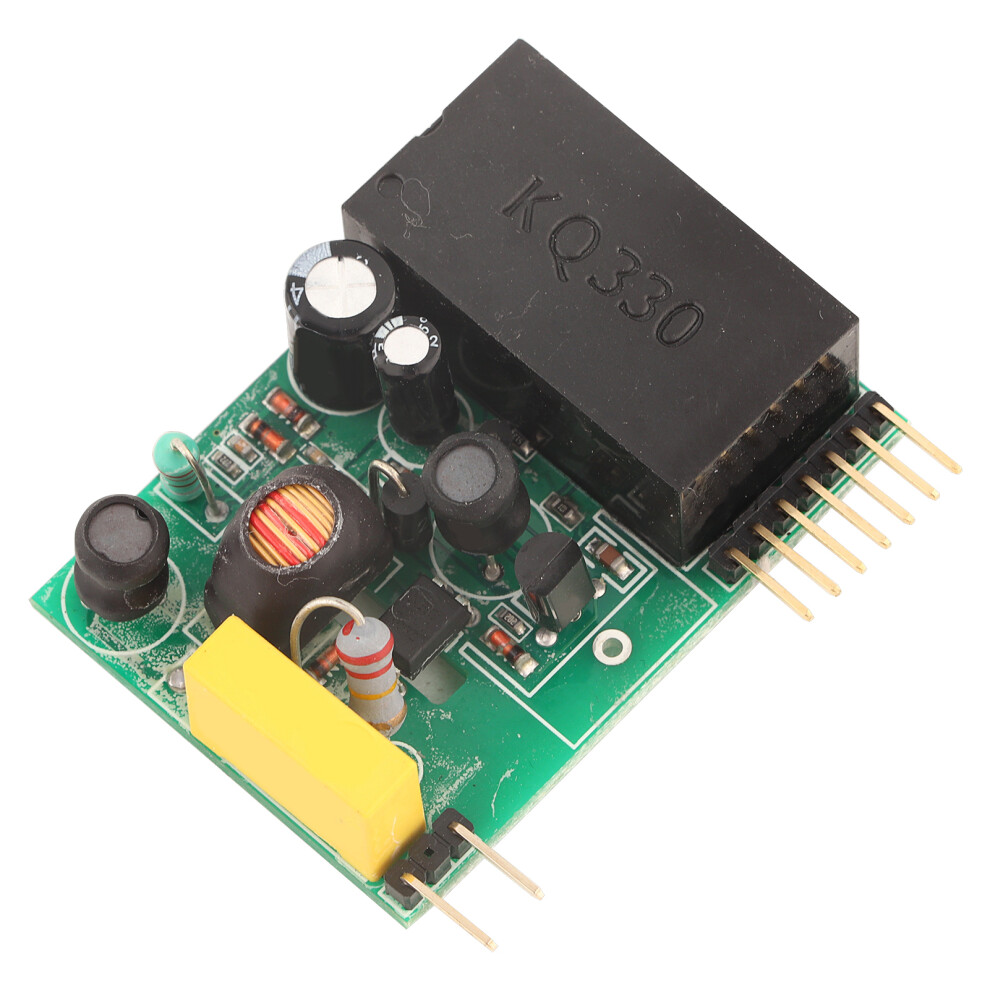

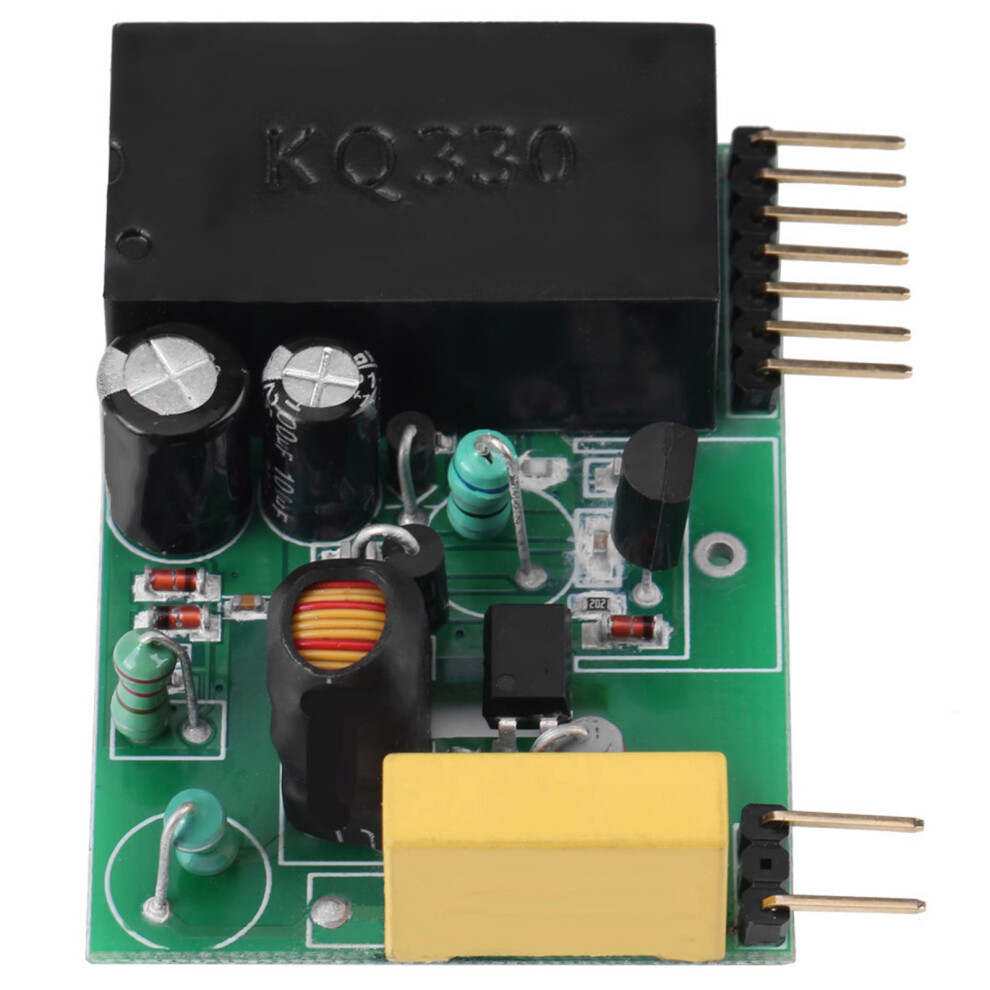

KQ-130F 220VAC Datenübertragung über Stromleitung Langstrecke

KQ-130F 220VAC Datenübertragung über Stromleitung Langstrecke Beschreibung

1. KQ-130F ist ein einreihiges, 9-poliges, kompaktes Hochleistungs-Nullträger-Daten-Transceiver-Modul.2. Entwickelt für Umgebungen mit 220V-Wechselstrom, starken Störungen, starker Dämpfung und langen Übertragungsstrecken für zuverlässige Datenübertragung.3. Die maximale Länge eines kontinuierlichen Sendeframes beträgt 252 Bytes oder weniger; der Benutzer kann einen Wert von 1 bis 252 definieren, und das Modul sendet keine redundanten Daten.4. TVS-Diodenschutz gegen Blitzeinschläge; die Leiterplattenverdrahtung und die Bauteilauswahl sind für breite Temperaturbereiche und hohe Spannungsfestigkeit ausgelegt.5. Geeignet für Anwendungen wie Zählerablesung, Straßenbeleuchtung, intelligente Haushaltsgeräte, Brandbekämpfung, Gebäudesteuerung und andere Anwendungen, bei denen Daten über die Stromleitung gesendet werden müssen.
Eigenschaften:
KQ-130F ist ein einreihiges, 9-poliges, kompaktes Hochleistungs-Nullträger-Daten-Transceiver-Modul.
Entwickelt für Umgebungen mit 220V-Wechselstrom, starken Störungen, starker Dämpfung und langen Übertragungsstrecken für zuverlässige Datenübertragung.
Die maximale Länge eines kontinuierlichen Sendeframes beträgt 252 Bytes oder weniger; der Benutzer kann einen Wert von 1 bis 252 definieren, und das Modul sendet keine redundanten Daten.
TVS-Diodenschutz gegen Blitzeinschläge; die Leiterplattenverdrahtung und die Bauteilauswahl sind für breite Temperaturbereiche und hohe Spannungsfestigkeit ausgelegt.
Geeignet für Anwendungen wie Zählerablesung, Straßenbeleuchtung, intelligente Haushaltsgeräte, Brandbekämpfung, Gebäudesteuerung und andere Anwendungen, bei denen Daten über die Stromleitung gesendet werden müssen.
Spezifikationen:
Betriebsfrequenz: 120~135 kHz
Steckverbinder-Baudrate: 9600 bps
Tatsächliche Baudrate: 100 bps
Maximale Länge eines kontinuierlichen Sendeframes: 252 Bytes (Benutzer definiert von 1 bis 252, Modul sendet keine redundanten Daten)
Empfindlichkeit: 1 mV
Unterdrückungsfähigkeit außerhalb des Bandes: 60 dB
Bandbreite: 10 kHz
Isolationswiderstand: 500 MΩ bei 500 V
Stromversorgung: DC +5 V (Empfang: 11 mA; Senden: 230 mA)
Betriebstemperatur: -25 C ~ 70 C
Betriebsfeuchtigkeit: 90 %
Abmessungen: 5,3 4,5 1 cm / 2,08 1,77 0,39 Zoll
Gewicht: ca. 30 g
Verdrahtung:
1P---AC: 220V-Leitung (Leiter oder Neutralleiter)
3P---+5V: +5V-Sendestromversorgung (210 mA); bei reinem Empfang kann dieser Anschluss zur Stromreduzierung getrennt werden
4P---GND: Masse der digitalen Schaltung
5P---+5V: +5V-Betriebsstromversorgung (11 mA)
6P---RX: TTL-Pegel, Trägerdateneingang, Verbindung mit TXD des Mikrocontrollers
7P---TX: TTL-Pegel, Trägerdatenausgang, Verbindung mit RXD des Mikrocontrollers
8P---MODE: Modusauswahl; als High-Level an 5 V anschließen oder trennen, als Low-Level an Masse anschließen
9P---NC/RST: Reset-Pin (wirkt bei Low-Level), für häufige Moduswechsel; bei Nichtnutzung nicht anschließen.
Umfang der Lieferung:
1 Stromleitungs-Trägermodul
Hinweis: Bitte beachten Sie, dass das neue und das alte Modell dieses Produkts zufällig versendet werden. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
