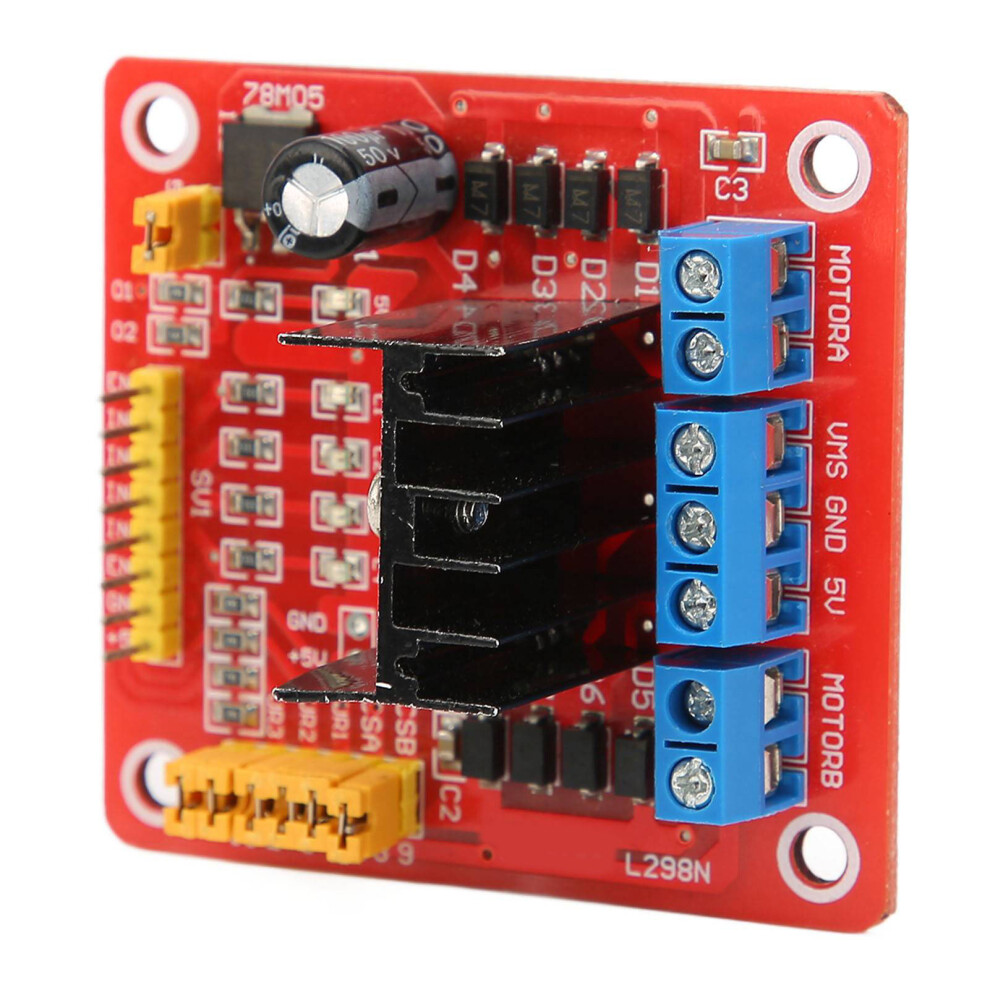

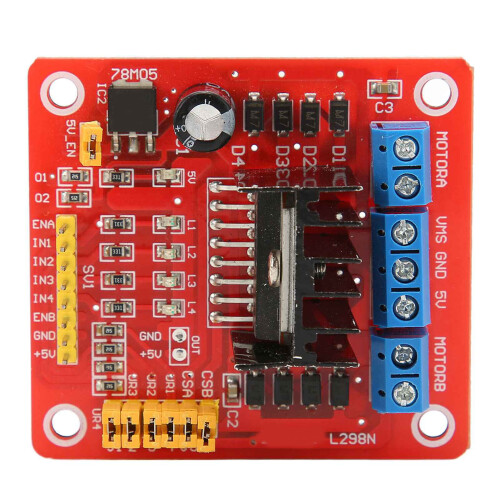

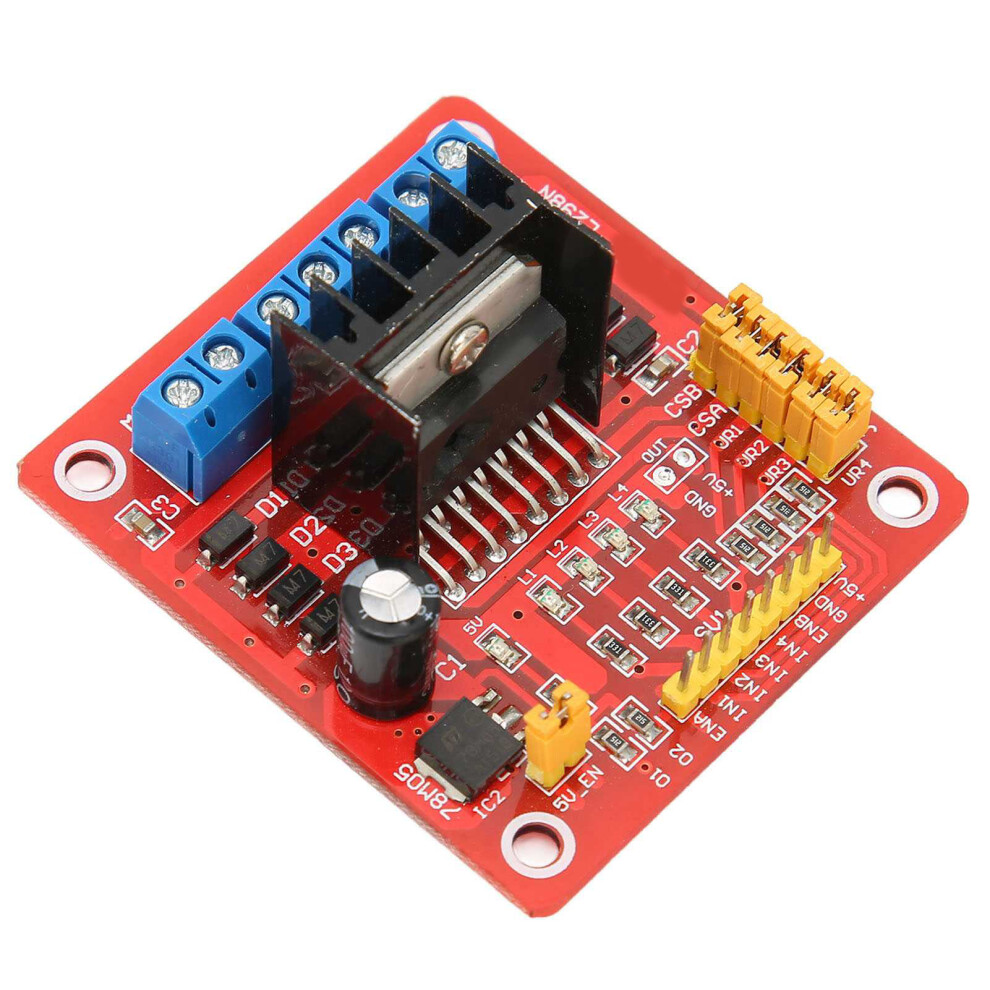

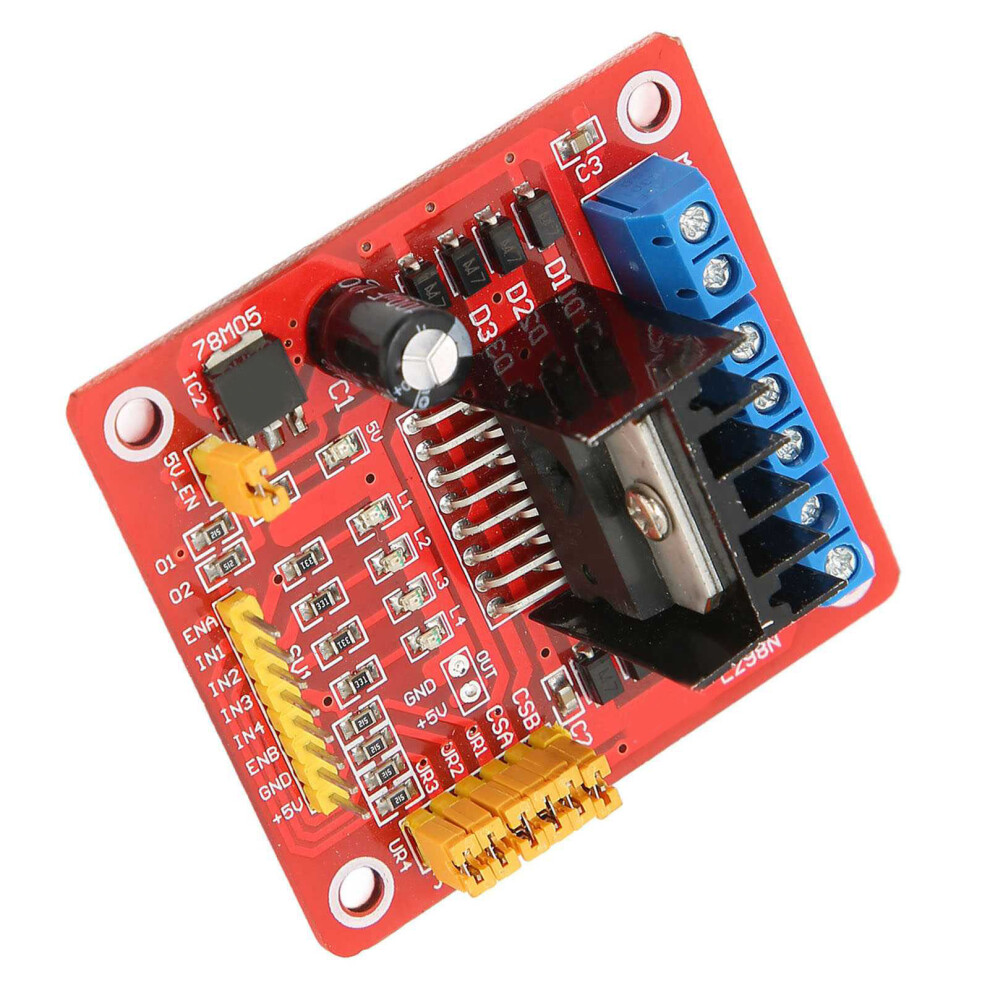

L298N Dualer H-Bridge DC-Motorcontroller

L298N Dualer H-Bridge DC-Motorcontroller Beschreibung

1. H-BRIDGE-ANTRIEB: Verwendet den Hauptchip L298N, einen Zweikanal-H-Brücken-Antriebsmodus mit hoher Arbeitseffizienz. 2. VERWENDBARE MOTOREN: Kann einen 2-Phasen-Schrittmotor, einen 4-Phasen-Schrittmotor oder 2 Gleichstrommotoren antreiben, mit hoher Praktikabilität. 3. KONDENSATOR UND DIODE: Verwendet Kondensatoren mit großer Kapazität und Dioden mit Freilaufschutz zur Erhöhung der Zuverlässigkeit. 4. WEITERE FUNKTIONEN: Das Modul verfügt über Funktionen wie Richtungsanzeiger, Stromversorgungsanzeige, Stromdetektion usw. 5. KOMPAKTE BAUGRÖßE: Die Gleichstrommotor-Controllerplatine hat eine kompakte Größe, ist einfach zu installieren und arbeitet stabil und zuverlässig.
Artikeltyp: Motor-Treibermodul
Treiberchip: L298N Dual-H-Brücken-Treiberchip
Spannungsbereich für die Stromversorgung des Treiberteils VMS: 5 V-35 V
Spitzenstrom des Treiberteils Io: 2 A/Bridge
Spannungsbereich für die Stromversorgung des Logikteils Vss: 4,5-5,5 V
Betriebsstrombereich des Logikteils: 0-36 mA
Spannungsbereich für die Steuersignaleingabe: Hoher Pegel 4,5-5,5 V, niedriger Pegel 0 V
Maximale Leistungsaufnahme: 20 W
Lagerungstemperatur: -25 C bis 130 C
Abmessungen der Treiberplatine: Ca. 55 x 60 x 30 mm / 2,2 x 2,4 x 1,2 Zoll
Gewicht der Treiberplatine: Ca. 33 g / 1,2 Unzen
Weitere Funktionen: Richtungsanzeiger, Stromversorgungsanzeige, Stromdetektion, Schnittstelle für die Stromversorgung des Logikteils auf der Platine.
1 x Motor-Treibermodul
