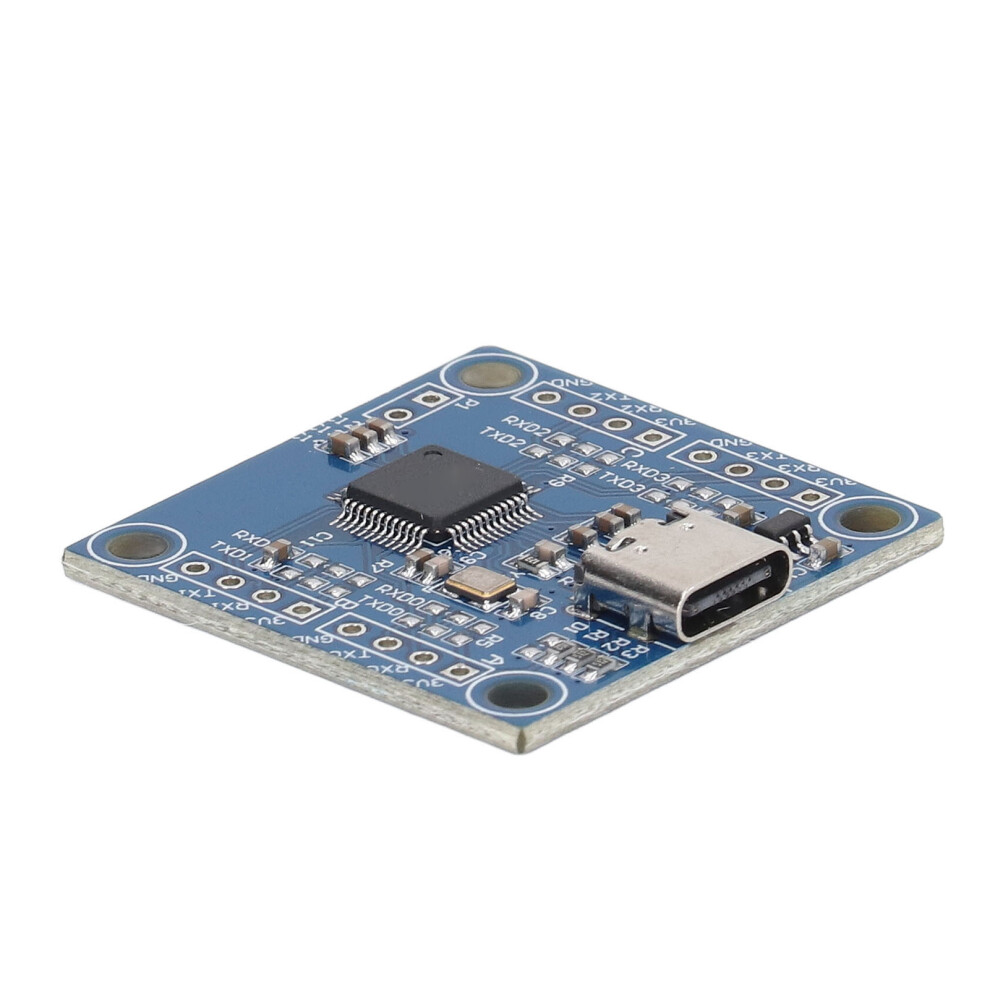

USB-zu-4-fach-TTL-CH9344-12Mbps-UART-Modul-3,3V

USB-zu-4-fach-TTL-CH9344-12Mbps-UART-Modul-3,3V Beschreibung

1. POWER-ON-RESET-SCHALTUNG: Der CH9344-Chip verfügt über eine integrierte Power-On-Reset-Schaltung, die während des normalen Betriebs ein externes 30-MHz-Taktsignal am Pin X1 erfordert. 2. TAKTSIGNALERZEUGUNG: Das Taktsignal kann durch kristallgesteuerte Oszillation über den integrierten Inverter dieses Moduls erzeugt werden. Die Schaltung erfordert einen 30-MHz-Kristall, der zwischen den Pins X1 und X0 angeschlossen ist, wobei die Pins X1 und X0 über 20-pF-Oszillationskondensatoren geerdet sind. 3. KOMPLETTE SCHALTUNG: Der CH9344-Chip verfügt über alle für den USB-Bus erforderlichen integrierten Schaltungen, einschließlich eines eingebetteten USB-2.0-Controllers und USB-PHY, serieller Anpassungswiderstände für die USB-Signalleitung, eines für das Gerät erforderlichen 1,5-kΩ-Pull-up-Widerstands usw. 4. PC-VERBINDUNG: Die Pins UD+ und UD können direkt mit einem PC oder einem anderen USB-Host verbunden werden. Wenn zur Chipsicherheit ein Sicherungswiderstand, eine Induktivität oder ein ESD-Schutzbauteil in Reihe geschaltet ist, sollte der äquivalente Gleichstrom-Widerstand (AC/DC) im Bereich von 5 Ω liegen. 5. STROMVERSORGUNG: Der CH9344-Chip und USB-Produkte können nach Stabilisierung durch einen LDO direkt die 3,3-V-Stromversorgung verwenden, die von VBUS auf dem USB-Bus bereitgestellt wird. Wenn das USB-Produkt über andere Stromversorgungsverfahren eine Standby-Stromversorgung bereitstellt, sollte der CH9344 ebenfalls diese Standby-Stromversorgung verwenden, um einen Rückstrom von 10 mA zur USB-Stromversorgung zu vermeiden.
Artikeltyp: USB-zu-TTL-Modul
Material: Leiterplatte (PCB)
Betriebsspannung: 3,3 V
Eigenschaften:
1. Hochgeschwindigkeits-USB-2.0-Schnittstelle, Peripheriekomponenten benötigen lediglich Kristalle und Kondensatoren.
2. Kompatibel mit dem asynchronen 16C550-Serialport und dessen Erweiterungen.
3. Unterstützung von 5, 6, 7 oder 8 Datenbits sowie 2 Stoppbits.
4. Unterstützung von ungerader, gerader, keiner Parität, Leerzeichen-0, Flagge-1 und anderen Prüfverfahren.
5. Unterstützung der Hardware-Flusssteuerung über RTS und CTS.
6. Unterstützung des Halbduplex-Betriebs, Bereitstellung des Sendestatus, Unterstützung des RS485-Umschaltens, standardmäßig aktiviert.
7. Bereitstellung von 12 GPIOs für beliebige Eingangs- und Ausgangsfunktionen.
8. Programmierbare Kommunikations-Baudrate, Unterstützung von 115.200 bps bis zu einer maximalen Baudrate von 12 Mbps.
9. Ein Teil der IOs im Bereich 0-1-2 des Serialports ist unabhängig gespeist und unterstützt Betriebsspannungen von 3,3 V, 2,5 V und 1,8 V; Serialport 3 unterstützt eine 3,3-V-Betriebsspannung.
10. Serial-Treiber-Unterstützung: für Windows XP, Vista, Win7, Win8, Win10, Windows Server, Linux usw.
11. Lieferung im LOFP-48-Gehäuse, RoHS-konform.

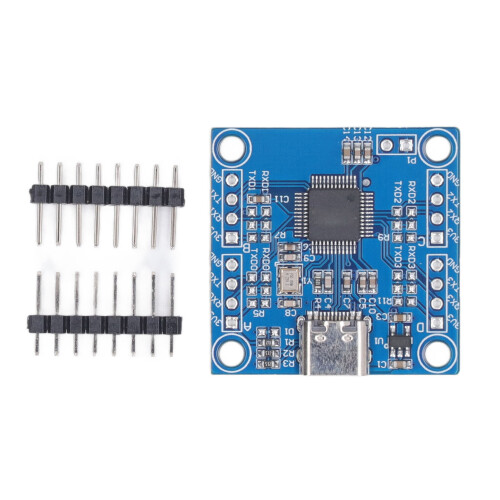

1 USB-zu-TTL-Modul
2 8-poliger Einreihiger Steckerleiste
