Zugangskontrollchip mit 2 Schlüsseln DC 5V/12V/24V

Zugangskontrollchip mit 2 Schlüsseln DC 5V/12V/24V Beschreibung

1. Verschiedene Lernmethoden steuern die Zugriffskontrolle, was sehr praxisnah ist. 2. Breite Eingangsspannung DC5V, 12V, 24V möglich, was bequem und einfach zu bedienen ist. 3. Mit 2 Stück 2‑Tasten-Fernbedienungen geliefert, einfach zu bedienen und robust für den Langzeitgebrauch. 4. Verarbeitet aus hochwertigem ABS-Material, verschleißfest und temperaturbeständig. 5. Professionelle Fertigung, hervorragende Verarbeitung und hohe Präzision sorgen für beste Leistung.
Artikeltyp: Zugriffskontrollchip mit Fernbedienung
Material: ABS
Modell: KG1201E
Eingangsspannung: Breite Spannung DC5V-12V-24V möglich
Funktion: Impulsbetrieb, Selbsthaltung, Verriegelung, Verzögerung
Verzögerungszeit: 10S, 30S, 90S, 120S
Fernbedienungsbatterie: 12V27A (Batterie enthalten)
Verdrahtungsanleitung:
1. +: Mit dem Pluspol der Stromversorgung verbinden;
2. -: Mit dem Minuspol der Stromversorgung verbinden;
3. NO: Ausgangsklemme; normal offener Kontakt des Relais;
4. COM: Ausgangsklemme; gemeinsamer Kontakt des Relais;
5. NC: Ausgangsklemme; normal geschlossener Kontakt des Relais;
6. Die Eingangsspannung unterstützt 5V/12V/24V.
7. Mit spannungsgesteuertem Ausgang (d. h. die Ausgangsspannung entspricht der Eingangsspannung).
Lerncode einrichten:
1. Impuls-Lernmethode:
Einmal auf die Pairing-Taste des Bedienfelds drücken, die LED-Anzeige blinkt einmal. Nach dem Aufleuchten der LED-Anzeige die zu pairende Taste der Fernbedienung drücken. Die LED-Anzeige des Bedienfelds blinkt dreimal hintereinander.
2. Selbsthaltungs-Lernmethode:
Zweimal auf die Pairing-Taste des Bedienfelds drücken, die LED-Anzeige blinkt zweimal. Nach dem Aufleuchten der LED-Anzeige die zu pairende Taste des Bedienungskontrollers drücken, und die LED-Anzeige des Bedienfelds blinkt dreimal hintereinander.
3. Verriegelungs-Lernmethode:
Dreimal auf die Pairing-Taste des Bedienfelds drücken, die LED-Anzeige blinkt dreimal. Nach dem Aufleuchten der LED-Anzeige die zu pairende Taste des Bedienungskontrollers drücken. Die LED-Anzeige des Bedienfelds blinkt dreimal hintereinander.
4. Lernmethode mit 10-Sekunden-Verzögerung:
Viermal auf die Code-Matching-Taste des Bedienfelds drücken, die LED-Anzeige blinkt viermal. Nach dem Aufleuchten der LED-Anzeige die zu codierende Taste der Fernbedienung drücken, und die LED-Anzeige des Bedienfelds blinkt dreimal hintereinander.
5. Lernmethode mit 30-Sekunden-Verzögerung:
Fünfmal hintereinander auf die Pairing-Taste des Bedienfelds drücken, die LED-Anzeige blinkt fünfmal. Nach dem Aufleuchten der LED-Anzeige die zu pairende Taste der Fernbedienung drücken, und die LED-Anzeige des Bedienfelds blinkt dreimal hintereinander.
6. Lernmethode mit 90-Sekunden-Verzögerung:
Sechsmal auf die Code-Matching-Taste des Bedienfelds drücken, die LED-Anzeige blinkt sechsmal. Nach dem Aufleuchten der LED-Anzeige die zu codierende Taste der Fernbedienung drücken, und die LED-Anzeige des Bedienfelds blinkt dreimal hintereinander.
7. Lernmethode mit 120-Sekunden-Verzögerung:
Siebenmal auf die Code-Matching-Taste des Bedienfelds drücken, die LED-Anzeige blinkt siebenmal. Nach dem Aufleuchten der LED-Anzeige die zu codierende Taste der Fernbedienung drücken, und die LED-Anzeige des Bedienfelds blinkt dreimal hintereinander.
Daten löschen:
Nach achtmaligem hintereinander Drücken der Lern-Taste am Bedienfeld werden alle Fernbedienungen, die den Code-Matching gelernt haben, automatisch gelöscht. Nach dem Löschen wird die zuvor codierte Fernbedienung nicht mehr gesteuert.
Erläuterung des Ausgangsmodus:
1. Selbsthaltung: Dieselbe Freigabetaste drücken, einmal drücken, das Relais schaltet ein, erneut drücken, das Relais schaltet aus.
2. Verriegelung: Die "A"-Taste der Fernbedienung drücken, um das Relais einzuschalten, die "B"-Taste der Fernbedienung drücken, um das Relais auszuschalten.
3. Impulsbetrieb: Die "A"-Taste des Universalcontrollers drücken, um das Relais einzuschalten, die "A"-Taste des Adapters loslassen, und das Relais schaltet aus. Wenn die "A"-Taste des Adapters gedrückt gehalten wird, bleibt das Relais eingeschaltet; wenn die Fernbedienung losgelassen wird und das Relais ausgeschaltet wird, schaltet es aus.

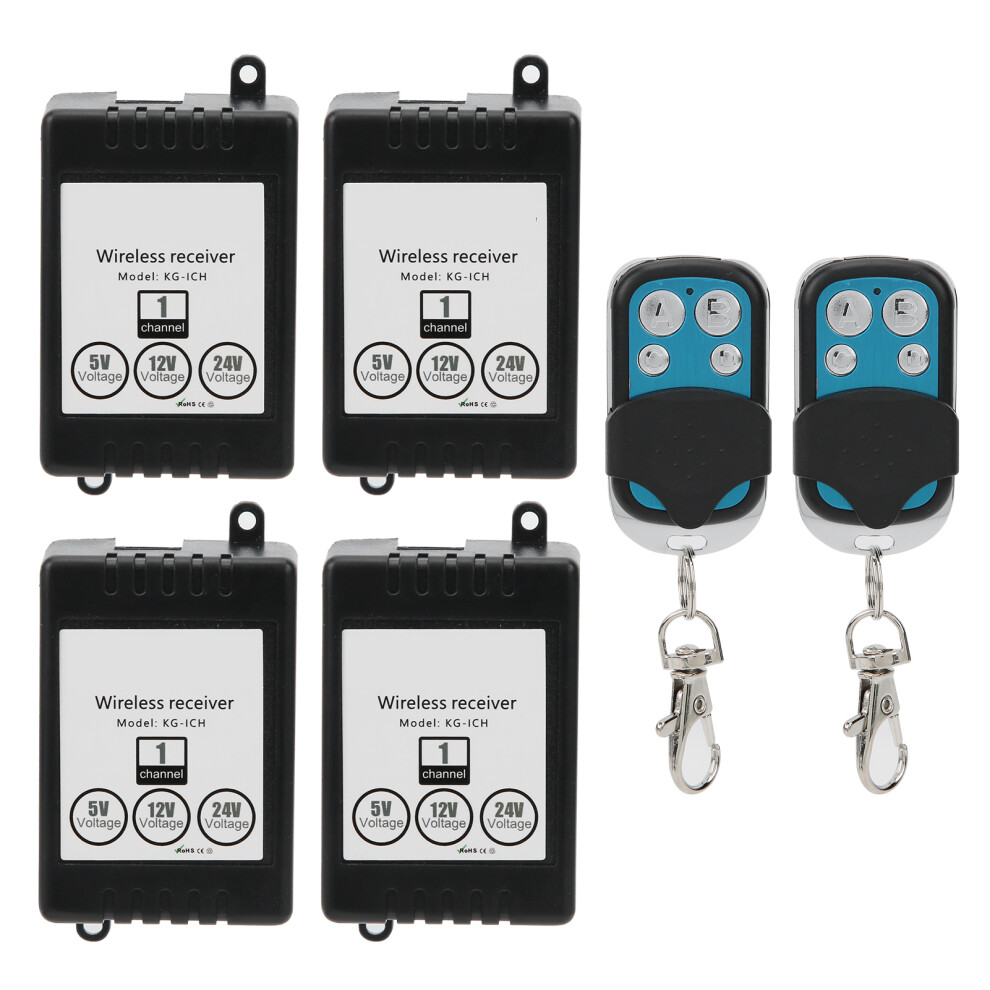

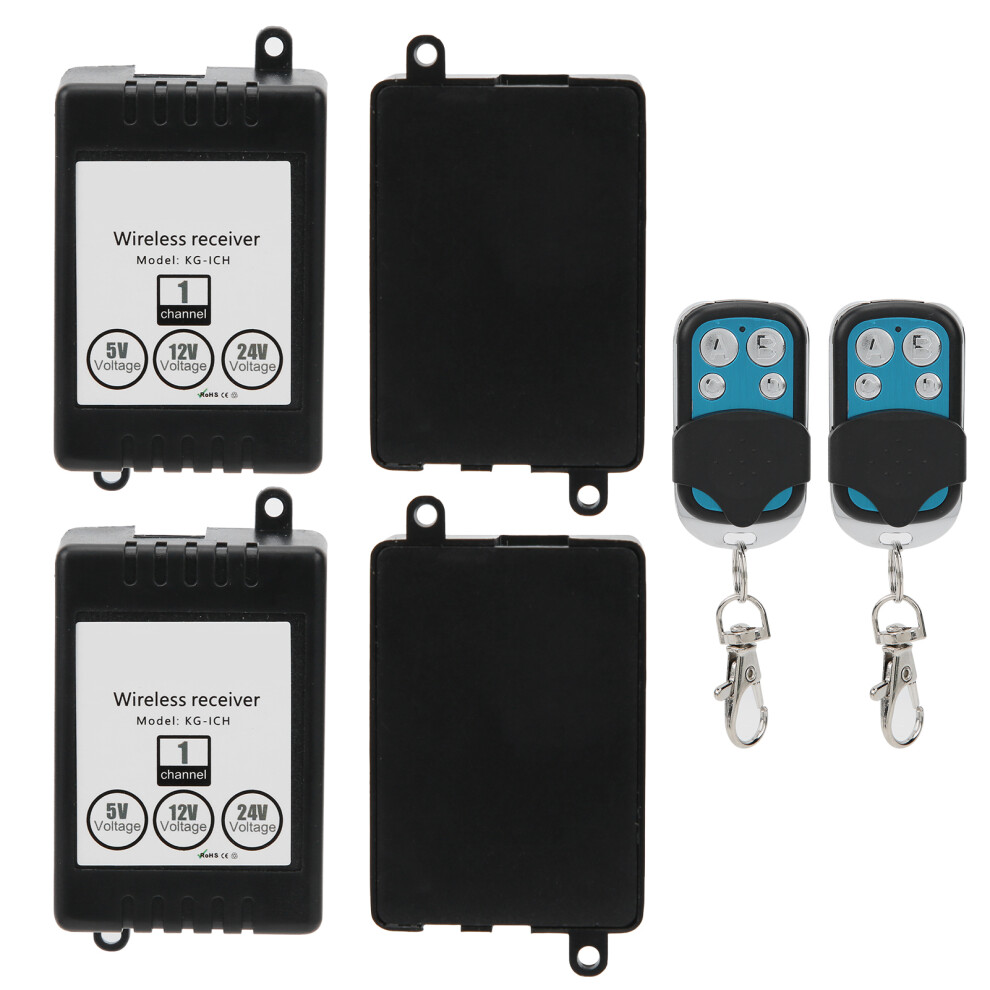

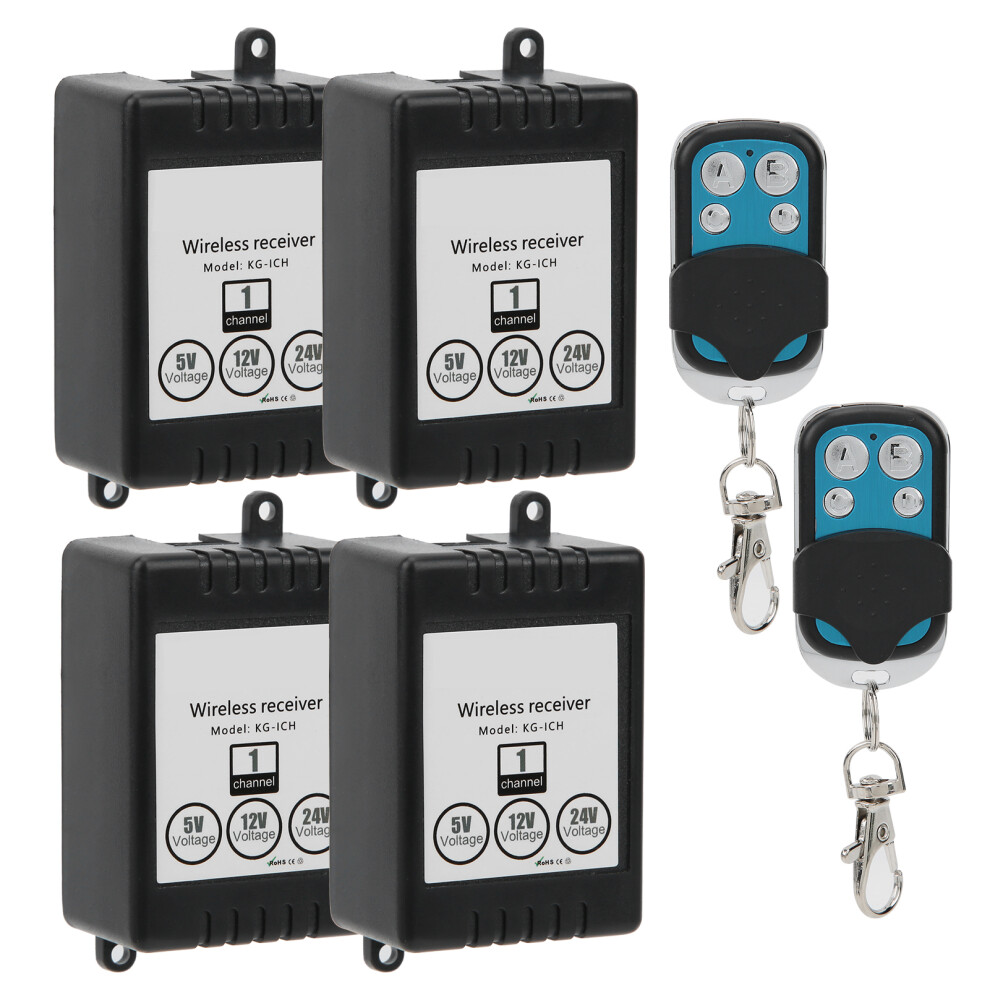

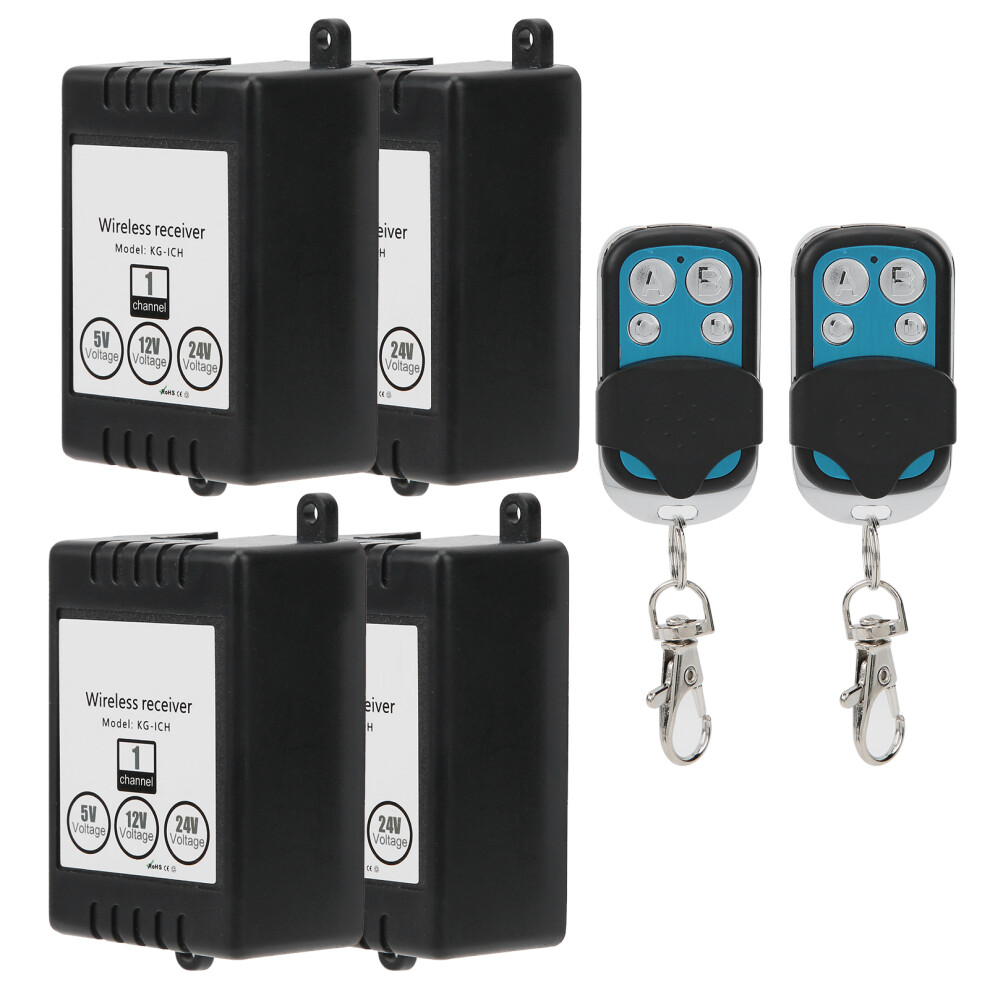

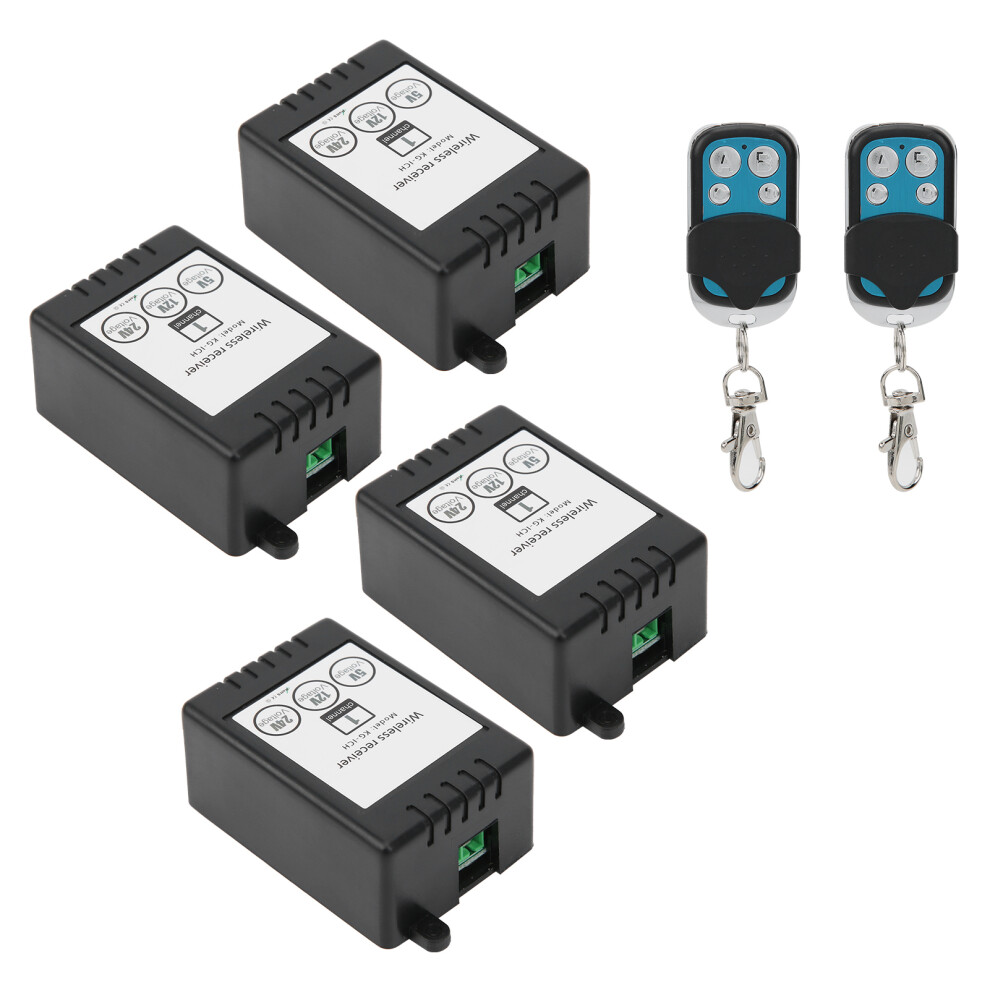

4 x Zugriffskontrollchip
2 x Fernbedienung
