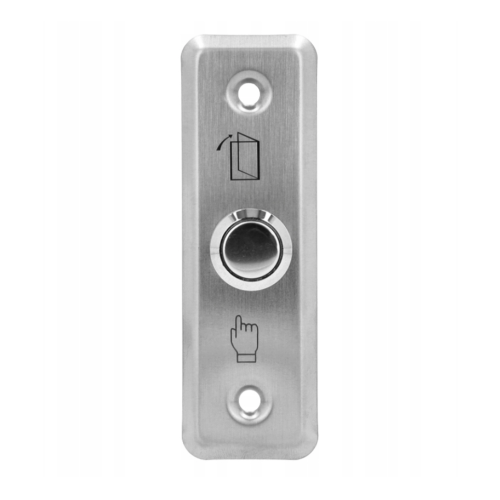

Indbygget udgangsknap S28

Udgangsknappen fra Spreest til adgangskontrolsystemer er en robust og pålidelig løsning, der muliggør hurtig og nem åbning af det tilsluttede elektriske slutblek.

Denne er designet med holdbarhed og elegance i tankerne og er den perfekte tilføjelse til ethvert adgangskontrolsystem.

• Kontakttype: NO, monostabil
• Produkttype: Udgangsknap ekstern/intern
• Montering: Overflademonteret
• Kontaktbelastning: 3 A / 12-24 V AC/DC
• Materiale: Rustfrit stål
• Tæthedsklasse: IP40 (anbefales til indendørs brug)
• Farve: Sølv
• Levetid: 500000 tryk
• Vægt: 0,03 kg

Eksempel på integration af en udgangsknap med et adgangskontrolsystem

1. Strømforsyningstilslutning:

Strømindgang: Fase- (blå) og neutrale (røde) ledninger fra strømforsyningen (AC 230V 50Hz) er tilsluttet L- og N-stikkene på strømforsyningscontrolleren.

2. Tilslutning af elektrisk slutbleg (elektrisk slutbleg):

NO (normalt åben) udgang: NO-udgangen (gul ledning) på strømforsyningscontrolleren er tilsluttet den ene ende af elektrisk slutbleget.

COM-udgang (fælles): COM-udgangen (sort ledning) på strømforsyningscontrolleren er tilsluttet den anden ende af dørslaglet. Når den aktiveres, lukkes kredsløbet og dørslagsstiften låser op.

3. Tilslutning af udgangsknappen:

Udgangsknap: Udgangsknappen (DØR UDGANG) er tilsluttet PUSH (gul ledning) og GND (sort ledning) terminalerne på strømstyringen. Ved at trykke på knappen åbnes låsen, så du kan forlade rummet.

4. Tilslutning af kombinationslås:

Strømforsyning til kombinationslås: +12V (rød ledning) og GND (sort ledning) udgangene på strømstyringen er tilsluttet de tilsvarende stik på kombinationslåsen og forsyner enheden med strøm.

Låsestyring: NO/PUSH (gul ledning) og COM (grå ledning) udgangene på strømstyringen er forbundet til de tilsvarende stik på kombinationslåsen, så låsen kan styres ved hjælp af den indtastede kode.

5. Tilslutning af den kablede dørklokke:

Klokke: Klokkeledningerne er forbundet til KLOKKE-stikkene (lilla ledning) på strømstyringen, hvilket aktiverer et hørbart signal ved adgang.
