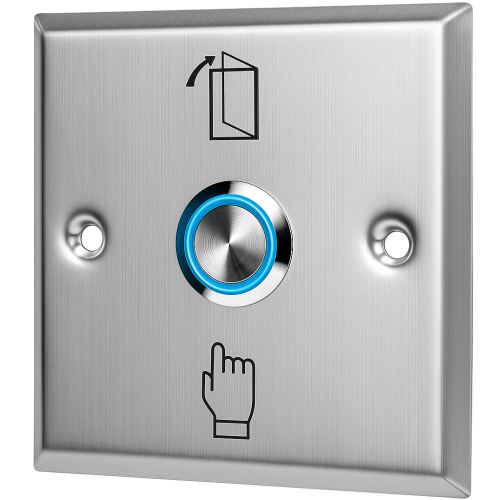

Indbygget udgangsknap S86L

S86L fra Spreest til adgangskontrolsystemer er en robust og pålidelig løsning, der muliggør hurtig og nem åbning af det tilsluttede elektriske slutblek.

Denne knap er designet med holdbarhed og elegance i tankerne og er det perfekte supplement til ethvert adgangskontrolsystem.

Yderligere bekvemmelighed i form af knappens baggrundsbelysning , som vil være nyttig i svagt lys eller om natten .

• Kontakttype: NO, monostabil
• Produkttype: Udgangsknap ekstern/intern
• Montering: Overflademonteret
• Monteringsdiameter: 19 mm
• Kontaktbelastningskapacitet: 3 A / 12-24 V AC/DC
• Materiale: Rustfrit stål
• Beskyttelsesklasse: IP40 (anbefales til indendørs brug)
• Knapbelysning: Ja
• Farve: Sølv
• Levetid: 100000 tryk
• Dimensioner: 86 x 86 mm
• Vægt: 0,085 kg

Eksempel på integration af udgangsknappen med adgangskontrolsystemet

1. Strømforsyningstilslutning:

Strømindgang: Faseledningen (blå) og neutralledningen (rød) fra strømforsyningen (AC) er tilsluttet L- og N-stikkene på strømforsyningscontrolleren (230V 50Hz).

2. Tilslutning af el-slutblekket (elektrisk slutblek):

NO (Normalt åben) udgang: NO-udgangen (gul ledning) på strømstyringen er forbundet til den ene ende af el-slutblekket.

COM (fælles) udgang: COM-udgangen (sort ledning) på strømstyringen er forbundet til den anden ende af el-slutblekket. Når den aktiveres, lukker kredsløbet og låser slutblekket op.

3. Tilslutning af udgangsknappen:

Udgangsknap: Udgangsknappen (DØR UDGANG) er tilsluttet stikkene PUSH (gul ledning) og GND (sort ledning) på strømstyringen. Ved at trykke på knappen åbnes låsen, så du kan forlade rummet.

4. Tilslutning af kombinationslås:

Strømforsyning til kombinationslås: +12V (rød ledning) og GND (sort ledning) udgangene på strømstyringen er tilsluttet de tilsvarende stik på kombinationslåsen og forsyner enheden med strøm.

Låsestyring: NO/PUSH (gul ledning) og COM (grå ledning) udgangene på strømstyringen er forbundet til de tilsvarende stik på kombinationslåsen, så låsen kan styres ved hjælp af en indtastet kode.

5. Tilslutning af en kablet dørklokke:

Klokke: Klokkeledningerne er forbundet til KLOKKEstikkene (lilla ledning) på strømstyringen, hvilket giver en hørbar indikation ved adgang.

• 1x Udgangsknap EB-12A
• 1x Sæt med monteringstilbehør

I vores tilbud finder du andre supplerende produkter til adgangskontrolsystemer.
