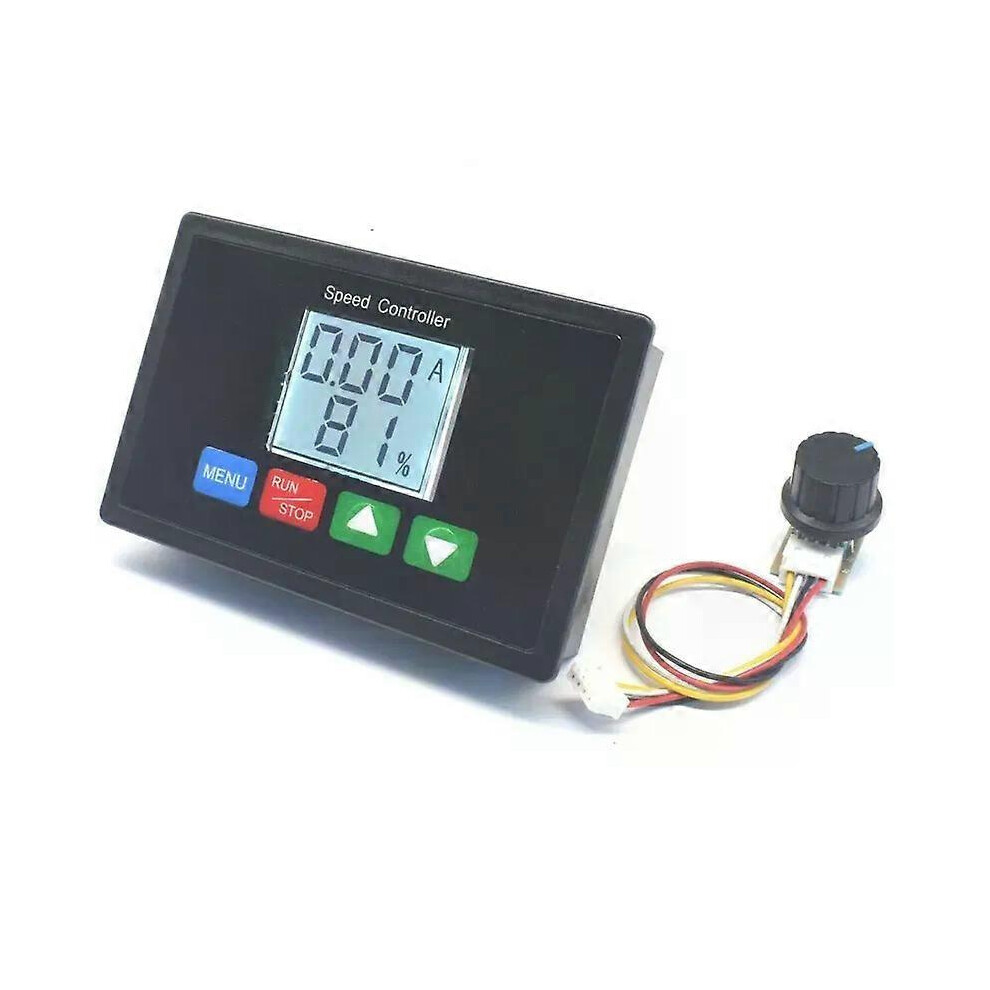

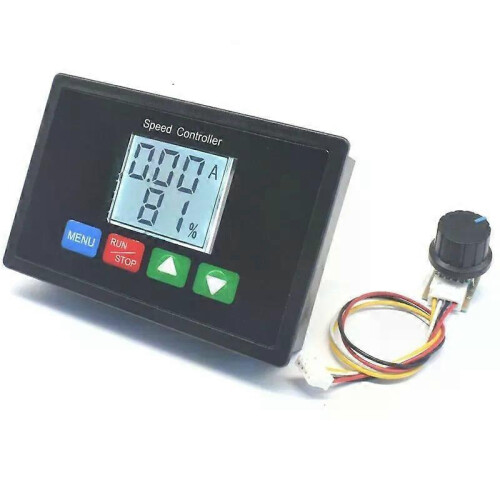

Multifunktions 10-55v DC børstemotor encoder regulator DC motorcontroller overbelastningsbeskyttelse 12v 24v 36v 48v justerbar hastighe

Multifunktions 10-55v DC børstemotor encoder regulator DC motorcontroller overbelastningsbeskyttelse 12v 24v 36v 48v justerbar hastighe Beskrivelse

Multifunktionel 10-55v DC børstemotor encoder regulator DC motor controller overbelastningsbeskyttelse 12v 24v 36v 48v justerbar hastighed

Produktegenskaber

LCD flydende krystal med baggrundsbelysning, kan måle indgangsspænding, udgangsstrøm

Kan indstille langsom start og stop tid

Hastighedsgrænsen og hastighedsgrænsen kan indstilles

Kan indstille underspændings- og strømafbrydelsesbeskyttelse med alarmfunktion (baggrundsbelysning blinker)

Overbelastningsstrømbeskyttelse med alarmfunktion kan indstilles (baggrundsbelysning blinker)

Du kan vælge at køre motoren direkte efter tænding eller ikke starte automatisk efter tænding

Panel touch switch kontrol acceleration og deceleration kan også dele encoder hastighedsregulering start og stop

Produktparametre

Indgangsspænding: inden for DC10-55V (den specifikke spænding er lig med motorens nominelle spænding)

Målespænding: DC10-55V

Målestrøm: 20A

startstrøm: 100ma

Strømnøjagtighed: 5%

Hastighedsjusteringstype: Strømjustering

Langsom start Langsom stop: 0-10

sekunder Øvre grænse Nedre grænse: 0-100%

Acceleration og deceleration: 1%, 2%, 5%, 10%, 15%, 20%, 25%

Valgfri underspændingsbeskyttelse: 0-55V kan indstilles

Overstrømsbeskyttelsestilstand: Tilstand 1 deaktiverer udgang, tilstand 2 opretholder indstillingen Strøm

Overstrømsbeskyttelse: 0-20A kan indstilles

Opstartstilstand ved tænding: Tilstand 1 starter ikke efter tænding. Tilstand 2 Selvstart ved tænding

motor: børstemotor

Digital hastighedsvisning: 0-100 procenttabel (ikke faktisk motorhastighed)

Fremadrotation Baglæns: ikke understøttet

Udgangsspænding: Lineær hastighed

Reguleringstilstand under belastning: punkt + - encoder

Hastighedsområde: 0 -- 100%

Styrefrekvens: 15KHZ

Nettovægt: 92 gram

Kabeltype: hegnstype ledningsterminal I henhold til

monteringstilstand: indlejret

Modulstørrelse: Længde * Højde * dybde 116 mm * 76 mm * 30 mm

Panelåbning: længde * bredde 109 mm * 70 mm

Bemærk: Indgangsspændingen skal være lig med motorens nominelle spænding (inden for 10-55V DC).

For Eksempel, motorens nominelle spænding 12V indgangsregulator 12V Motorens nominelle spænding 36V Indgangsregulatorspænding 36V

Indgang 220V vil brænde

Instruktioner til betjening af taster

Tryk længe på MENU-tasten for at åbne indstillingen

Tryk kort på MENU-tasten for at skifte mellem spænding og strøm

Tryk længe på RUN/STOP-tasten for at slukke baggrundslyset

Når spænding og strøm er overbelastet, skal du trykke på start/stop-knappen for at starte igen

9 Funktioner beskrives som følger

Funktion 1 - Indstilling af langsom starttid: 000-100 (0-10 sekunder) justerbar langsom starttid, standard 1 sekund;

Funktion 2 - Indstilling af nedbremsningstid: 000-100 (0-10 sekunder) justerbar nedbremsningstid, standard 1 sekund;

Funktion 3 - Indstilling af hastighedsgrænse: 000-080 (0-80%) justerbar, standard 0;

Funktion 4 - indstilling af hastighedsgrænse: 000-100 (0-100%) justerbar, standard 100%;

Funktion 5 - Indstilling af add- eller subtraktionshastighedsværdi: 1, 2, 5, 10, 15, 20, 25 Procentdelen af den tilsvarende ændring af hastigheden, når add- eller subtraktionstasten trykkes én gang,

1%, 2%, 5%, 10%, 15%, 20%, 25%, standard 1 (1%);

Funktion 6 - Indstilling af underspændingsbeskyttelsesværdi: 0-55V justerbar, indstilling af 0V betyder ingen underspændingsbeskyttelsesfunktion, kontinuerlig 200ms overgrænse betragtes som effektiv;

Funktion 7 - Indstilling af overstrømsbeskyttelsesværdi: 0-20A justerbar (startende ved 0,5A, stigende ved 0,5A), indstilling på 0A indikerer ingen overstrømsbeskyttelsesfunktion;

Funktion 8 - Indstilling af overstrømsbeskyttelsestilstand: Tilstand 1 lukker direkte udgangen ned, når strømmen når beskyttelsesværdien på 200ms, tilstand 2-strømmen når beskyttelsesværdien.

Værdi 200ms opretholder den indstillede strømgrænse for beskyttelsesstrømværdi, standardtilstand 1;

Funktion 9 - Opstartstilstand ved tænding: Tilstand 1-motor starter ikke efter tænding, tilstand 2-motor starter efter tænding, standardtilstand 1;

9 Funktionerne beskrives som følger

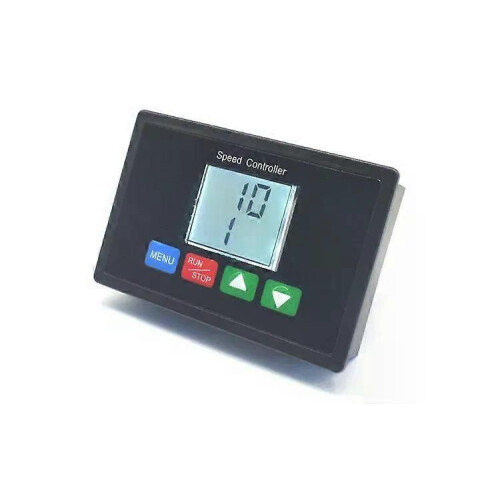

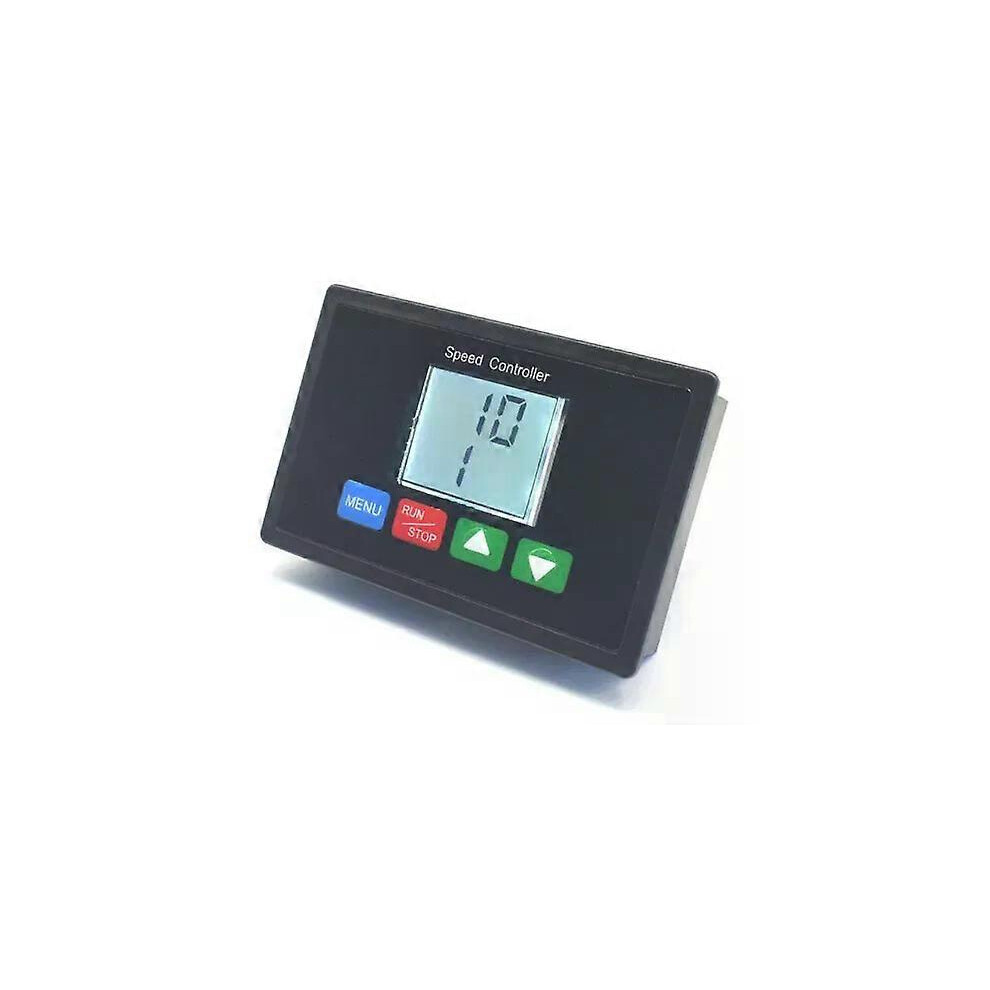

Indstilling af langsom starttid Tryk længe på MENU-tasten for at åbne funktionen 1 Indstil tastefladen Tryk på add- og subtraktionstasterne for at indstille tiden Tryk på RUN\/STOP for at gemme og afslutte.

000-100 (10 i 1 sekund og 100 i 10 sekunder) Den langsomme starttid kan justeres, standardindstillingen er 1 sekund

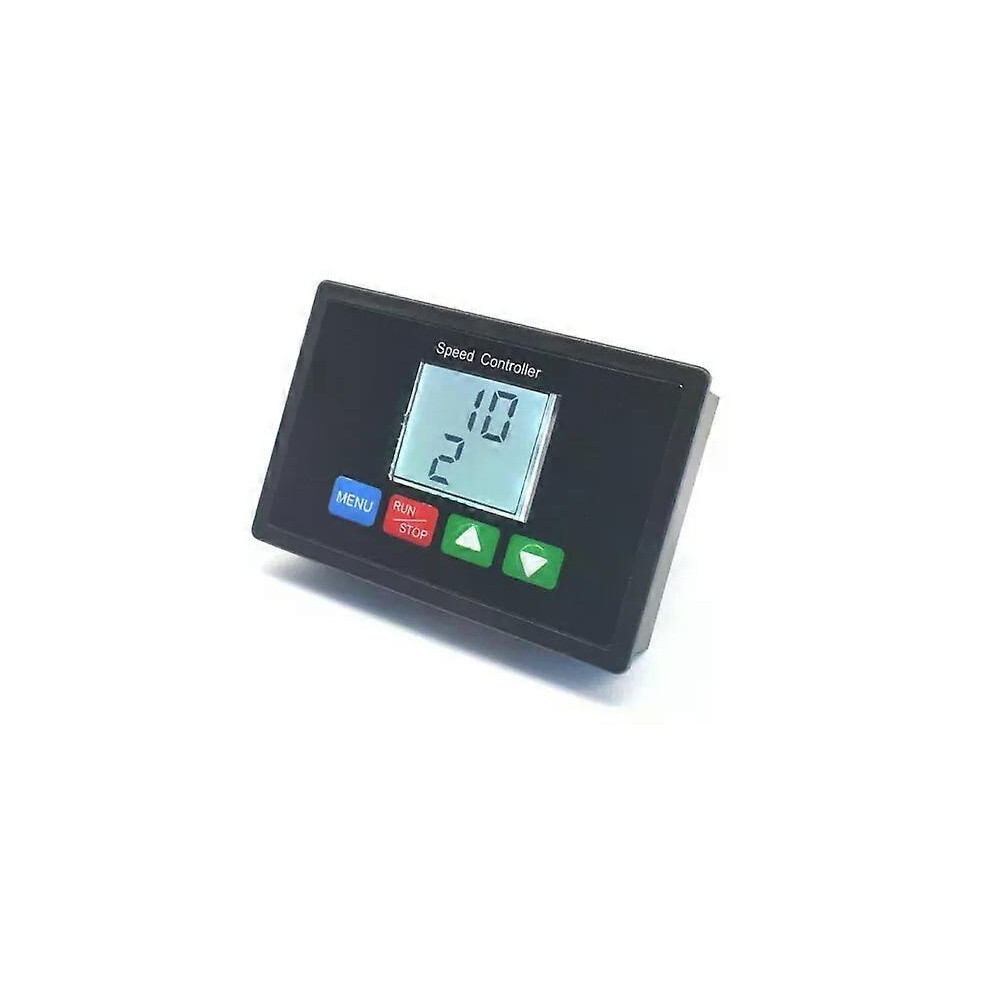

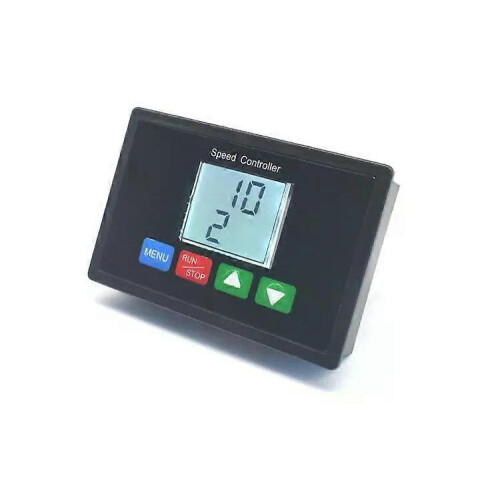

Indstilling af langsom STOP-tid. Tryk længe på MENU-tasten for at åbne indstillingstastfladen. Tryk kort for at skifte til funktion. 2. Tryk på add- og subtraktionstasten for at indstille tiden. Tryk på RUN\/STOP for at gemme og afslutte.

000-100 (10 i 1 sekund og 100 i 10 sekunder). Nedbremsningstiden er justerbar, standardindstillingen er 1 sekund.

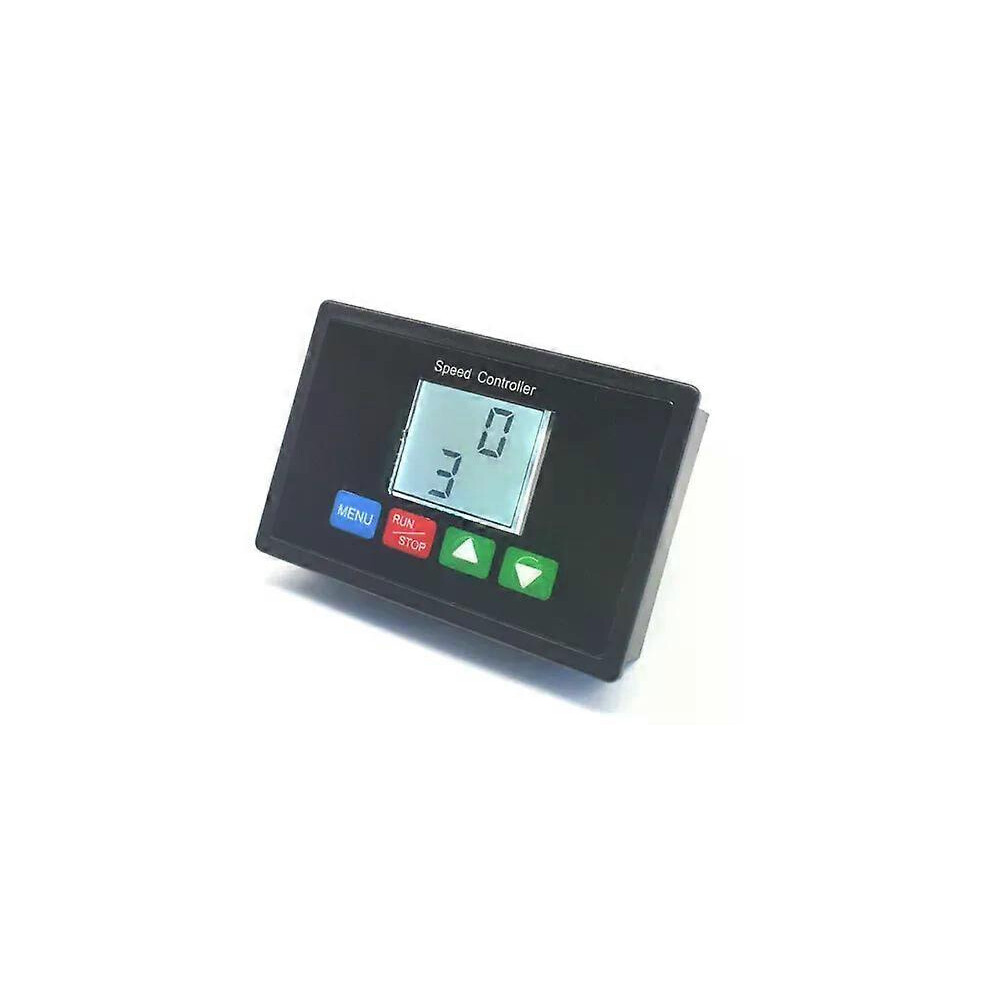

For at indstille hastighedsgrænsen skal du trykke længe på MENU-tasten for at åbne indstillingstastfladen og trykke kort for at skifte til funktionen. 3. Tryk på add- og subtraktionstasterne for at indstille størrelsen. Tryk på RUN\/STOP for at gemme og afslutte.

000-080 (0-80%) justerbar, standardindstilling 0.

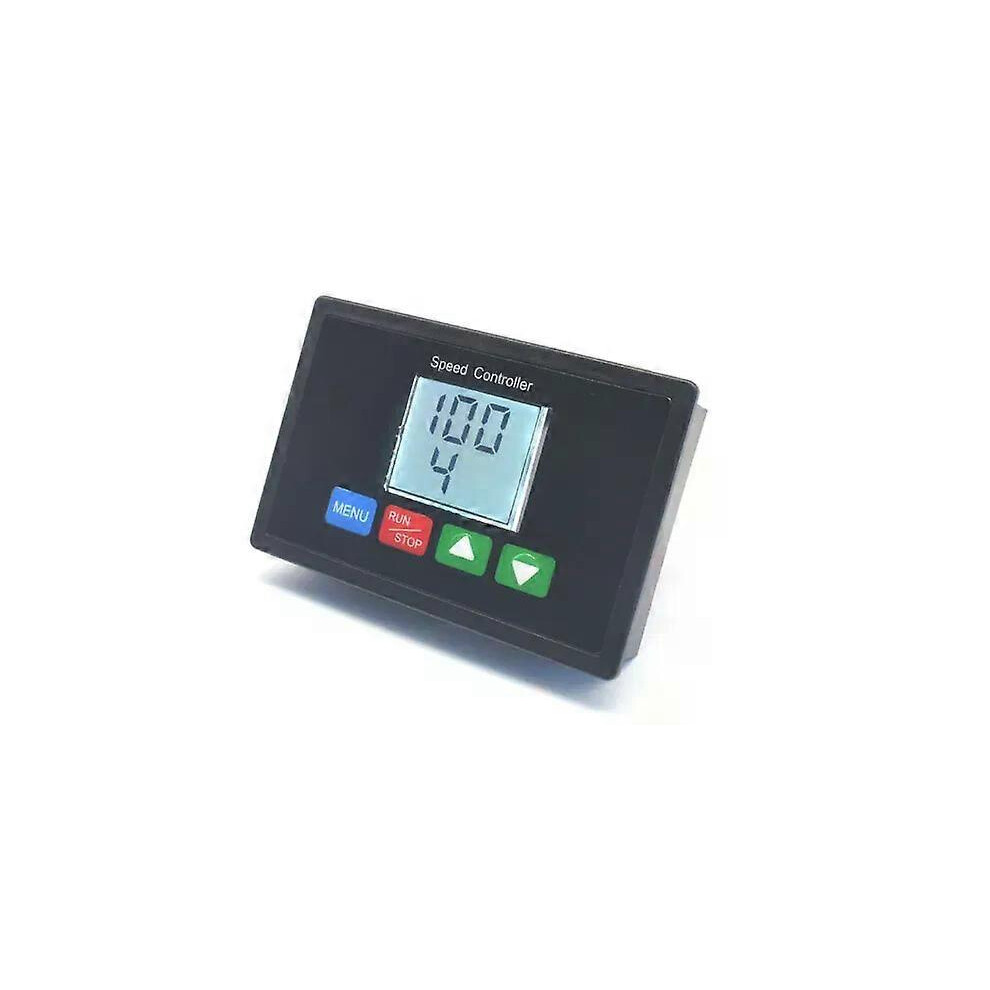

For at indstille hastighedsgrænsen skal du trykke længe på MENU-tasten for at åbne indstillingstastfladen og trykke kort for at skifte til funktionen. 4 Tryk på additions- og subtraktionstasterne for at indstille størrelsen, og tryk på RUN\/STOP for at gemme og afslutte.

000-100 (0-100%) justerbar, standard 100%

Tryk længe på MENU-tasten for at åbne indstillingstastoverfladen.
