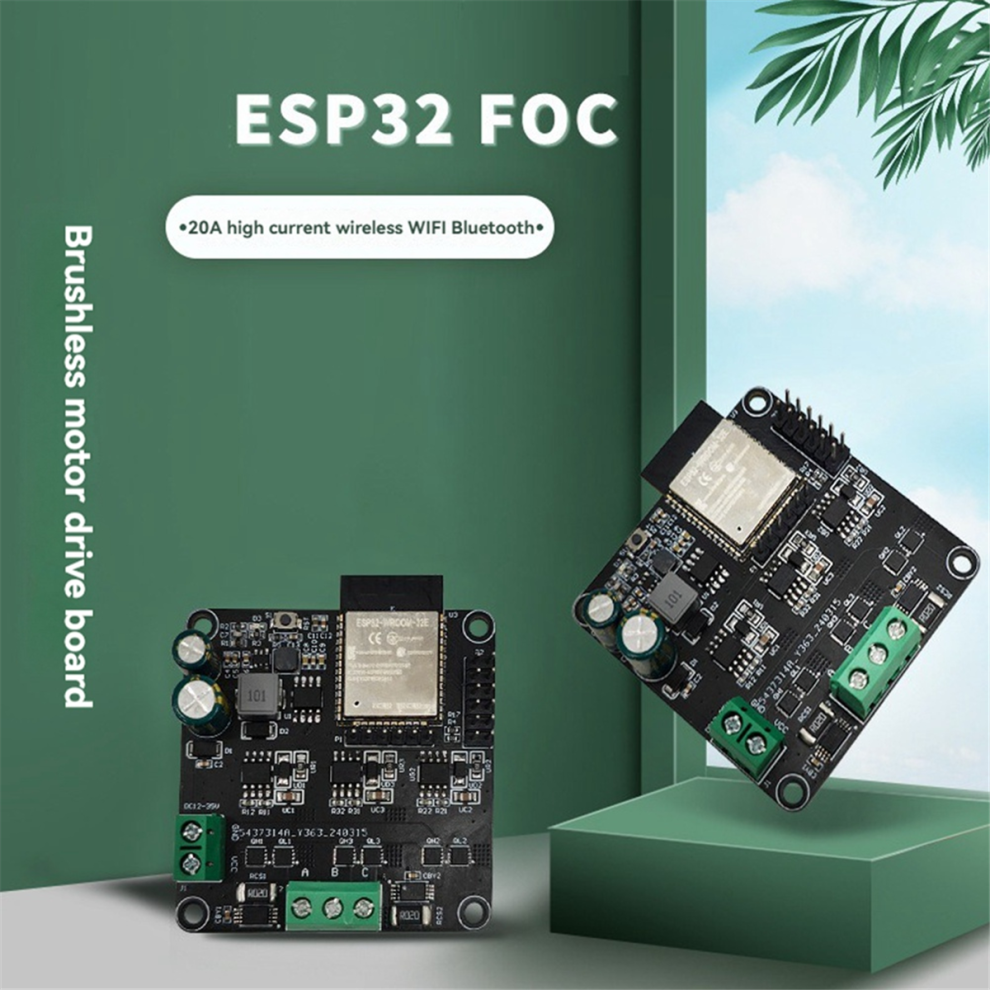

SimpleFOC højtydende ESP32 20A børsteløs motordriverkort

SimpleFOC højtydende ESP32 20A børsteløs motordriverkort Beskrivelse

1. BLDC-drevdelen består af 3 IR2104 gate-drivere og 6 NMOS-transistorer. Kontrollogikken er kompatibel med den officielle Simple FOC L6234PD-løsning.
2. Primær kontrolmodel: ESP32-WROOM-32E, 4MB Flash dual-core MCU Wi-Fi og Bluetooth-modul;
3. To indbyggede INA240A2 højpræcisionsstrømsensorer bruges til at måle fasestrømmen. Inline-samplingmodstanden for fase B er 10 mR (bestående af to 20 mR modstande forbundet parallelt).
4. Understøtter magnetiske sensorkodere som AS5600 og AS5047P.
5. Reserver en ESP32 firmware-brændingsport til sekundær udvikling.

Indbygget nulstillingsknap og strømindikator.
Forsyningsspænding DC 12-28V.
Maksimal udgangsstrøm: 20A.

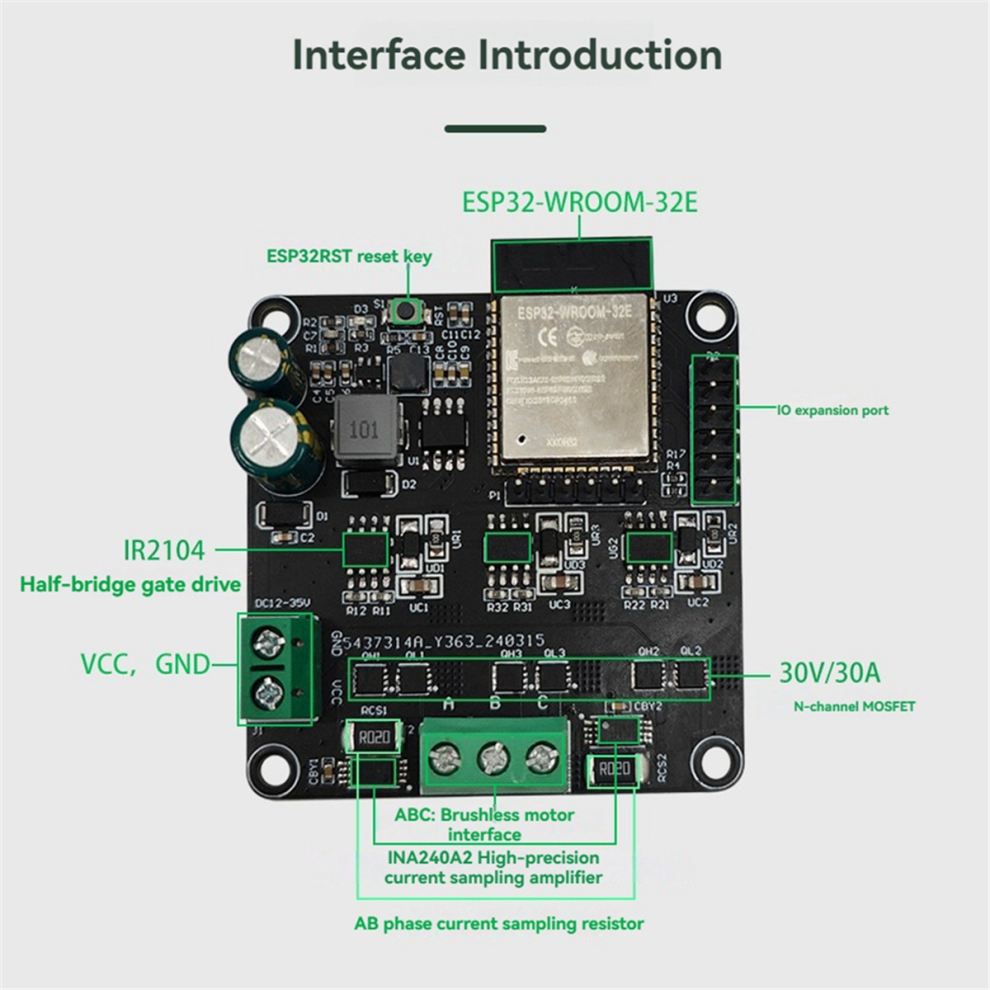

Interfacebeskrivelse:
1. VCC, GND: DC12-28V strømforsyning;
2. ESP32-WROOM-32E: 4MB FLASH dual-core MCU Wi-Fi og Bluetooth-modul;
3. ESP32 nulstillingsknap;
4. IR2104 halvbro-griddriver:
SD# aktiveringsslut: Det høje niveau er gyldigt. SD# for høj HO og LO output styres af IN;
HO og LO output er slukket, når SD# er lav.
IN kontrolterminal: Når SD# er aktiveret, og IN er høj, er HO output højt, og LO output er lavt;
Når IN er lav, er HO output lavt, og LO output er højt.
5. 30V/30A N-kanal MOS-rør: Det anbefales at bruge det inden for 28V/20A (på grund af fasen kan den maksimale strømregistreringsmodstand kun overstige 20A strøm);
6. INA240A2 Højpræcisions strømfølerforstærker: Bruges til at måle INLINE-strømmen for fase A og B.
7. Strømprøvemodstand for fase A og B: Modstandsværdien er 10MR (af 2 20MR modstande forbundet parallelt. Prøvemodstanden er den samme som for SIMPLE FOC V2.0.4), og den maksimale strøm pr. fase er 20A.
8. C: Børsteløs motorgrænseflade.

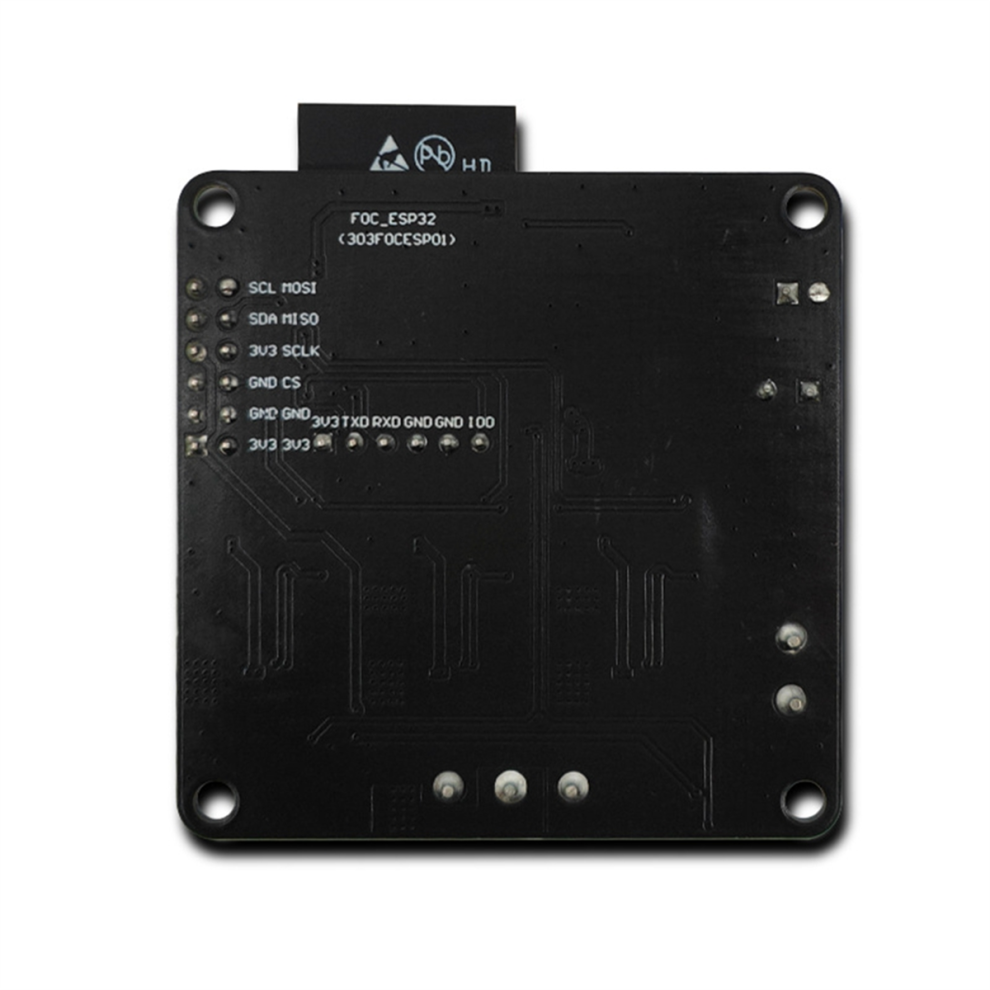

9. IO-udvidelsesport: Magnetisk encoder, som kan bruges til at tilslutte 2C- og SPI-grænseflader (såsom AS5600 og AS5047P).
Farve: Sort
Materiale: PCB

Pakkens indhold:

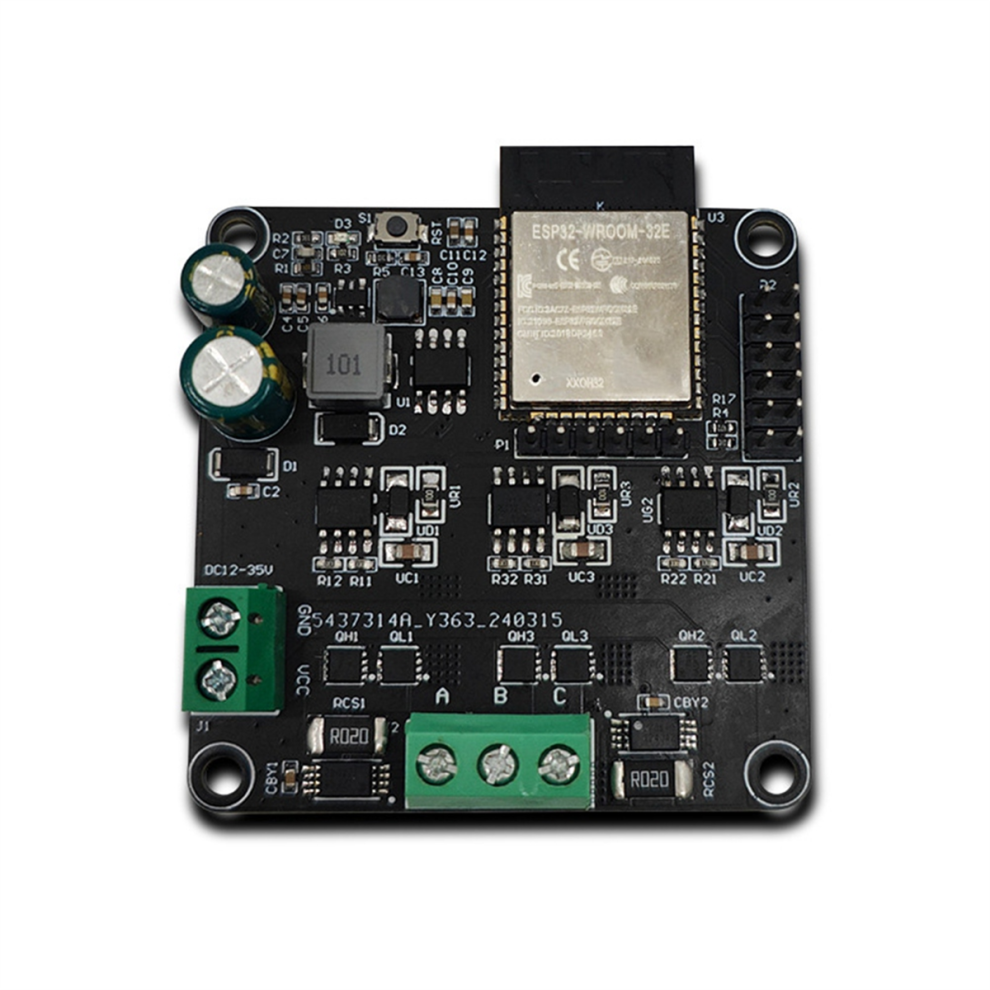

1 * ESP32 20A Børsteløs Motor Driver Board

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige visninger kan forårsage, at farven på varen på billedet afviger en smule fra det faktiske produkt. Den tilladte målefejl er +/- 1-3 cm.
