stk. INMP441 omnidirektionel mikrofonmodul

stk. INMP441 omnidirektionel mikrofonmodul Beskrivelse

Produktintroduktion:

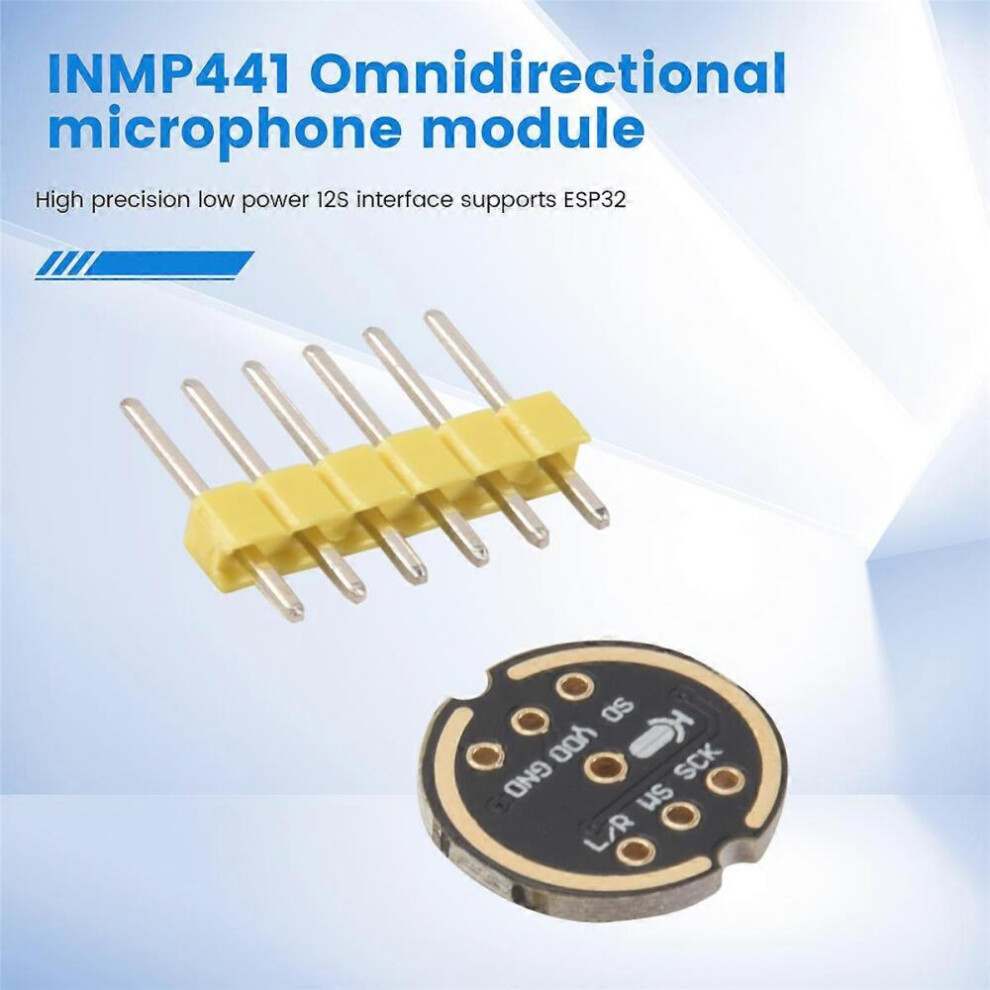

INMP441 er en højtydende, lavstrøms, digital udgang, omnidirektionel MEMS-mikrofon med bundport.

Den komplette INMP441-løsning består af en MEMS-sensor, signalbehandling, analog-til-digital-konverter, anti-aliasing-filter, strømstyring og en industristandard 24-bit I2S-grænseflade. I2S-grænsefladen gør det muligt at tilslutte INMP441 direkte til digitale processorer såsom DSP'er og mikrocontrollere uden behov for en lydcodec til brug i systemet.

INMP441 har et højt signal-støj-forhold og er et fremragende valg til nærfeltsapplikationer. INMP441 har en flad bredbåndsfrekvensrespons, der resulterer i høj definition af naturlig lyd.

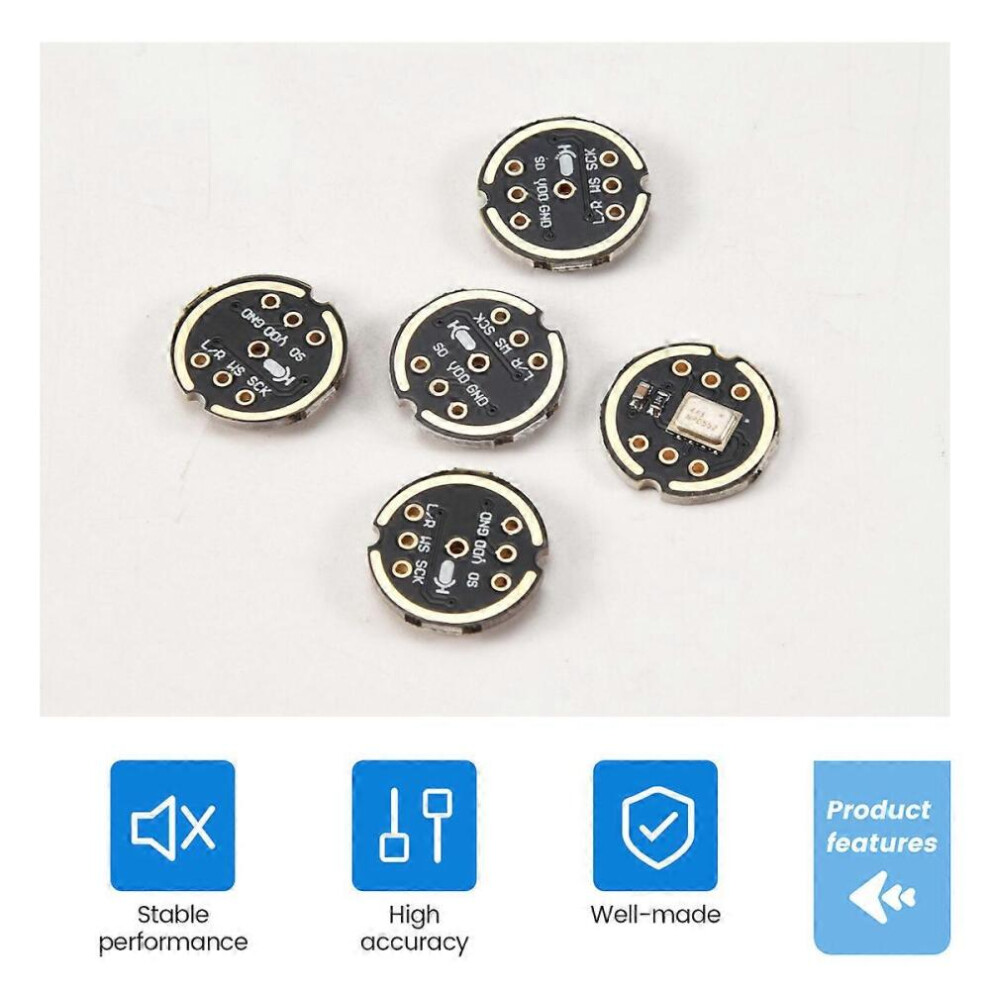

Produktfunktioner:

Digitalt I2S-grænseflade med høj præcision på 24 bit data

2. Højt signal-støj-forhold er 61

3. Høj følsomhed - 26 dBFS

4. Stabil frekvensrespons fra 60Hz til 15kHz

Lavt strømforbrug: lavt strømforbrug 1,4 mA

6. Høj PSR: -75 dBFS

Interfacedefinition:

: Serielt dataur til I2S-interface

WS: Valg af serielt dataord til I2S-interface

L \/ R: Valg af venstre \/ højre kanal.

Når den er indstillet til lav, udsender mikrofonen et signal på venstre kanal af I2S-rammen.

Når den er indstillet til højt niveau, udsender mikrofonen signaler på højre kanal

SD: Serielt dataudgang fra I2S-interfacet.

VCC: Indgangseffekt, 1,8 V til 3,3 V.

GND: strømjord

Tilslut til ESP32:

INMP441 ESP32

--GPIO14

SD--GPIO32

WS--GPIO15

L \/ R--GND

GND--GND

--VDD3.3

Farve: Sort

Materiale: ABS

Pakkens indhold:

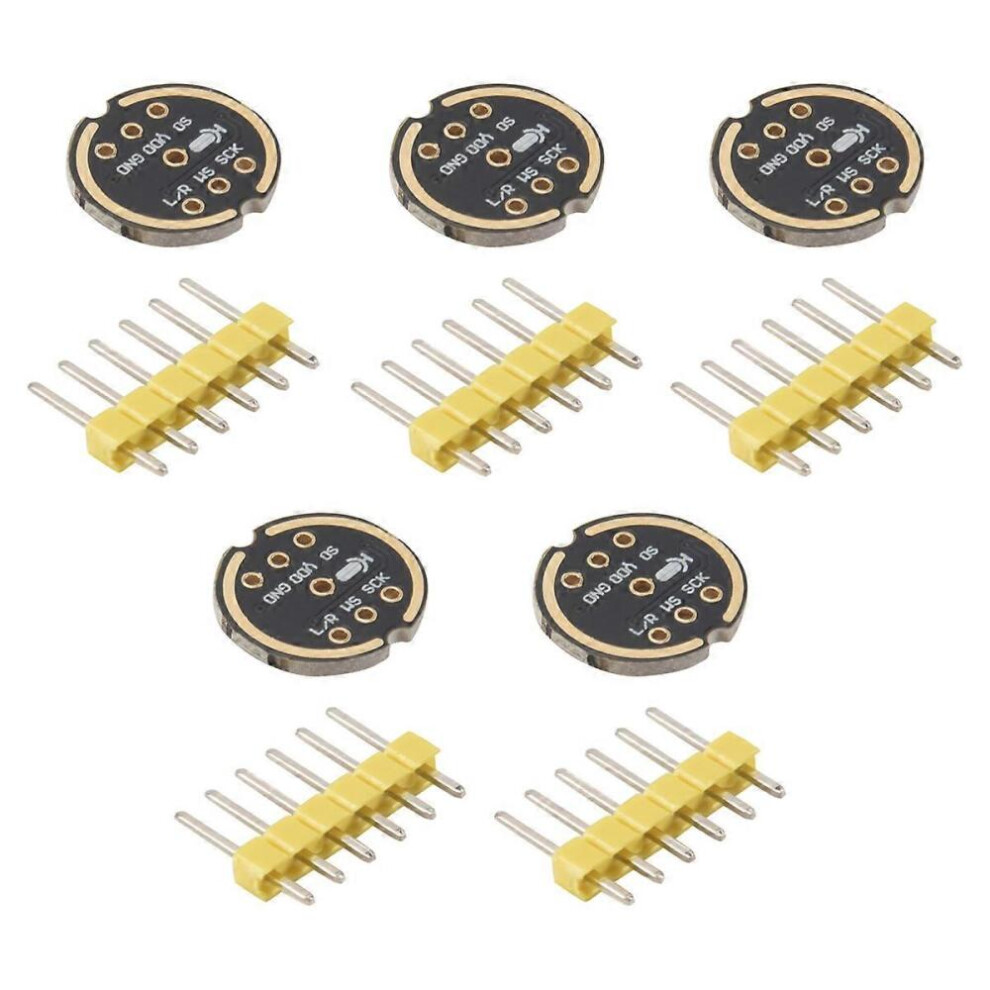

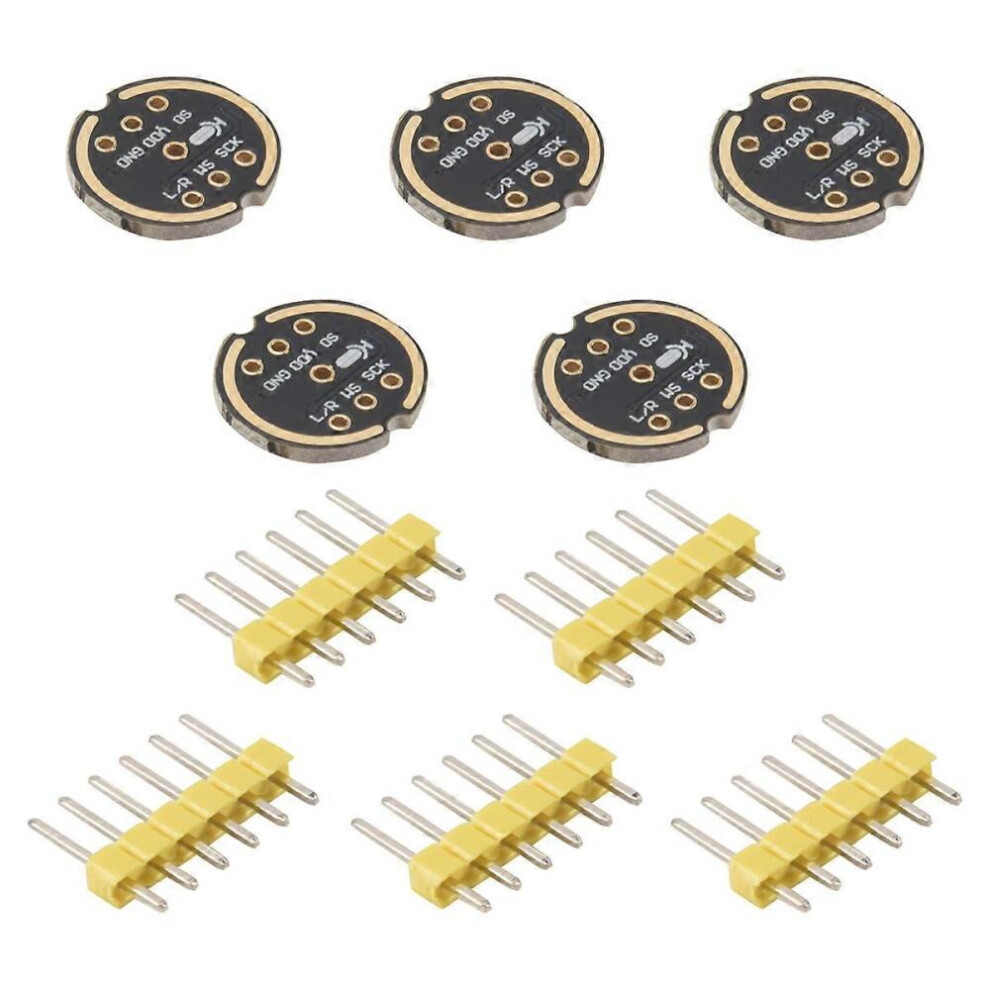

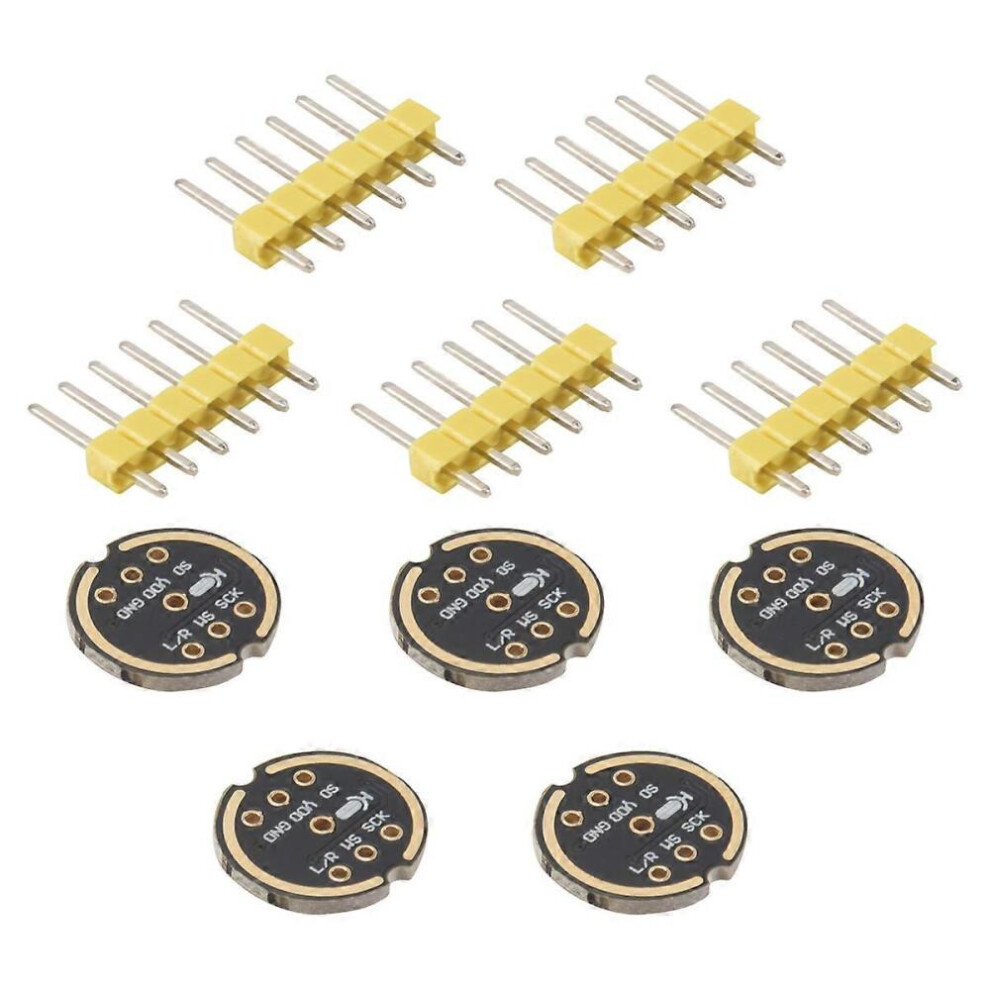

5 * Omnidirektionel mikrofonmodul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lys og forskellige visninger kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +\/- 1-3 cm.
