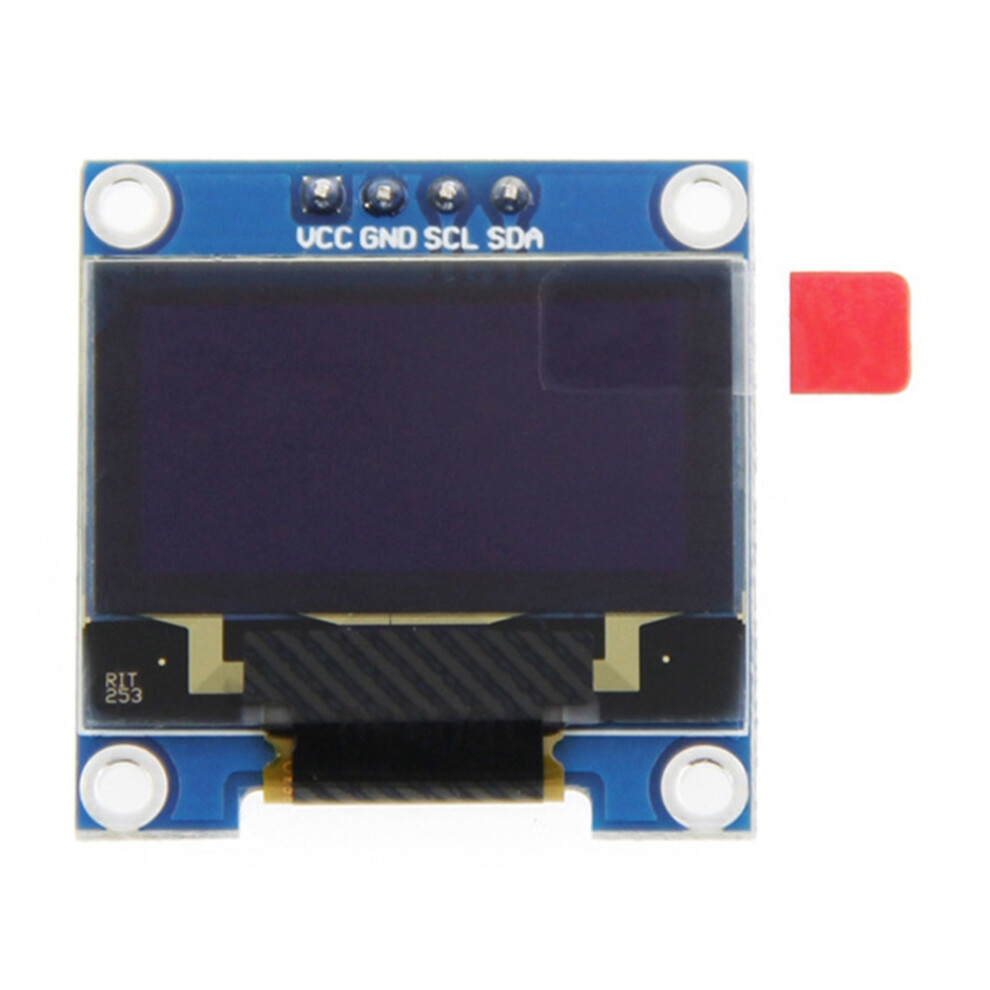

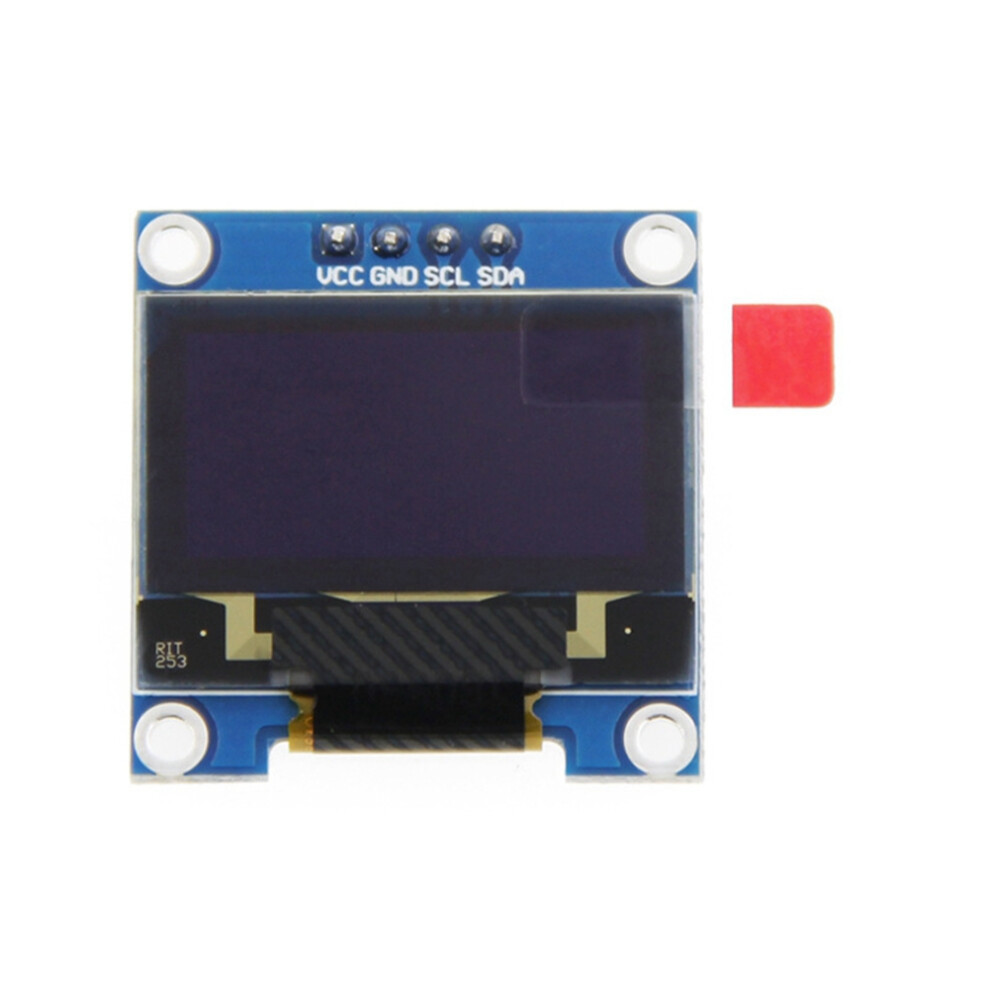

Til 0,96 tommer OLED SSD 4Pin modul LCD-skærmvisning CPU-temperatur

Til 0,96 tommer OLED SSD 4Pin modul LCD-skærmvisning CPU-temperatur Beskrivelse

Hovedformålet: Den kan bruges til 2B/3B/3B+/4B hele spektret af udviklingskort, til , C51, STM32 og andre platforme. Den leverer programmer, der kan vise CPU, temperatur, hukommelse, harddiskbelægning, IP-adresse og andre oplysninger. OLED-skærmens pinheader er loddet, og den færdige linje er valgfri og kan tilsluttes direkte til .

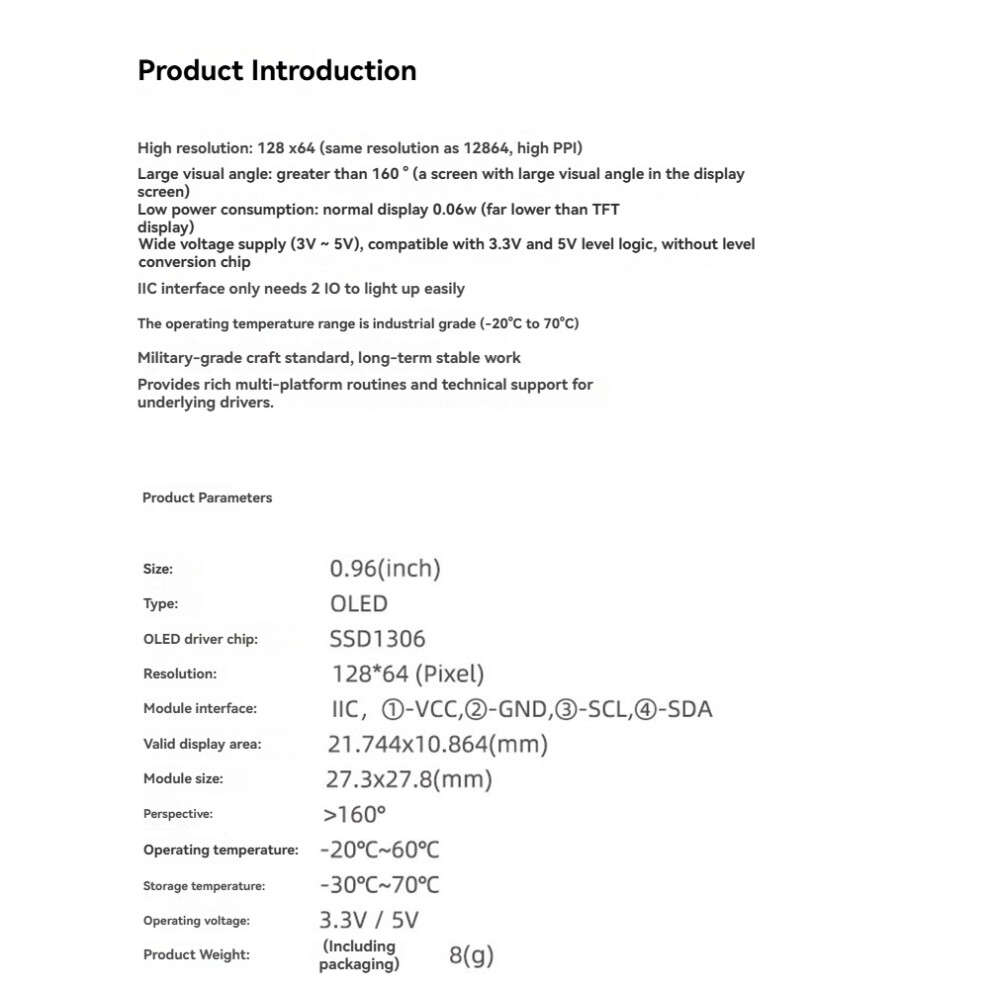

Høj opløsning: 128x64 (samme opløsning som 12864, høj); Synsvinkel: 160
Strømforbrug: normal skærm 0,06w (langt lavere end TFT-skærm)
Bredspændingsstrømforsyning (3V-5V), kompatibel med 3,3V og 5V niveaulogik, uden niveaukonverteringschip
IIC-interface behøver kun 2 IO for at lyse let. Arbejdstemperaturområdet er industriel kvalitet (-20-70); -grade processtandarder, langvarigt stabilt arbejde.

Brugsanvisning:
1. Korrekt ledningsføring

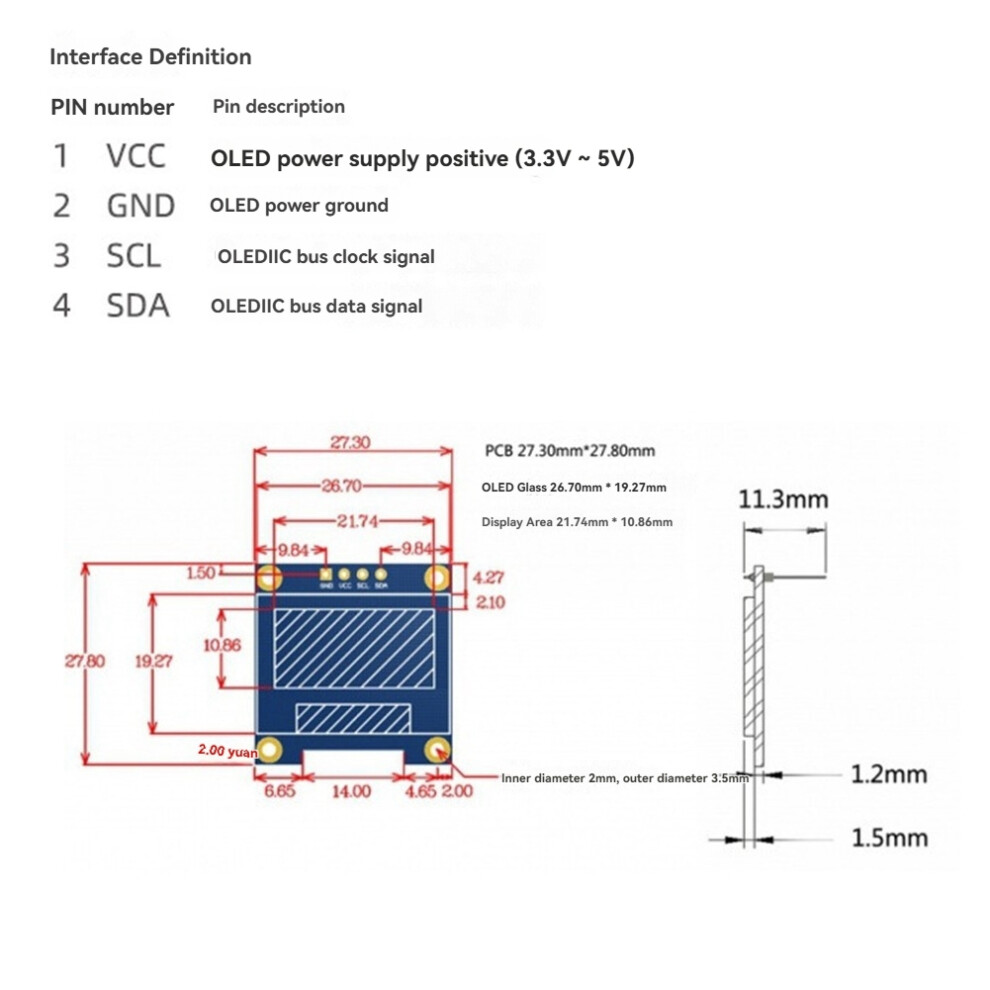

Pin på modulet til GPIO
VCC 5V/3V (rød ledning)
GND GND (sort ledning)
SCL SCL (gul linje)
SDA SDA (blå linje)
2. Installer WinSCP-værktøjet på computeren, opret forbindelse til for og download dataene til home/pi-mappen for for.
3. Kompiler programfilen
gcc -o oled oled.c ssd1306_i2c.c -lwiringPi
Blandt dem kaldes gcc-compileren, -o betyder den genererede fil, efterfulgt af det genererede filnavn, oled.c og ssd1306_i2c.c er programmer, og -lwiringPi refererer til wiringPi-biblioteket for .
4. Kør programmet
./oled
På dette tidspunkt kan du se CPU-belægningshastighed, CPU-temperatur, belægningshastighed for kørende hukommelse, diskbelægningshastighed og IP-adresse, der vises på OLED-skærmen.
På grund af forskellige batcher kan der være forskelle i produktets udseende, farve og trykt tekst, hvilket ikke påvirker brugen.
Farve: Tilfældig farve (Farven er tilfældig, og betegnelsen accepteres ikke)
Materiale: PCB

Pakkens indhold:
1 x 0,96 tommer OLED-skærm

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
