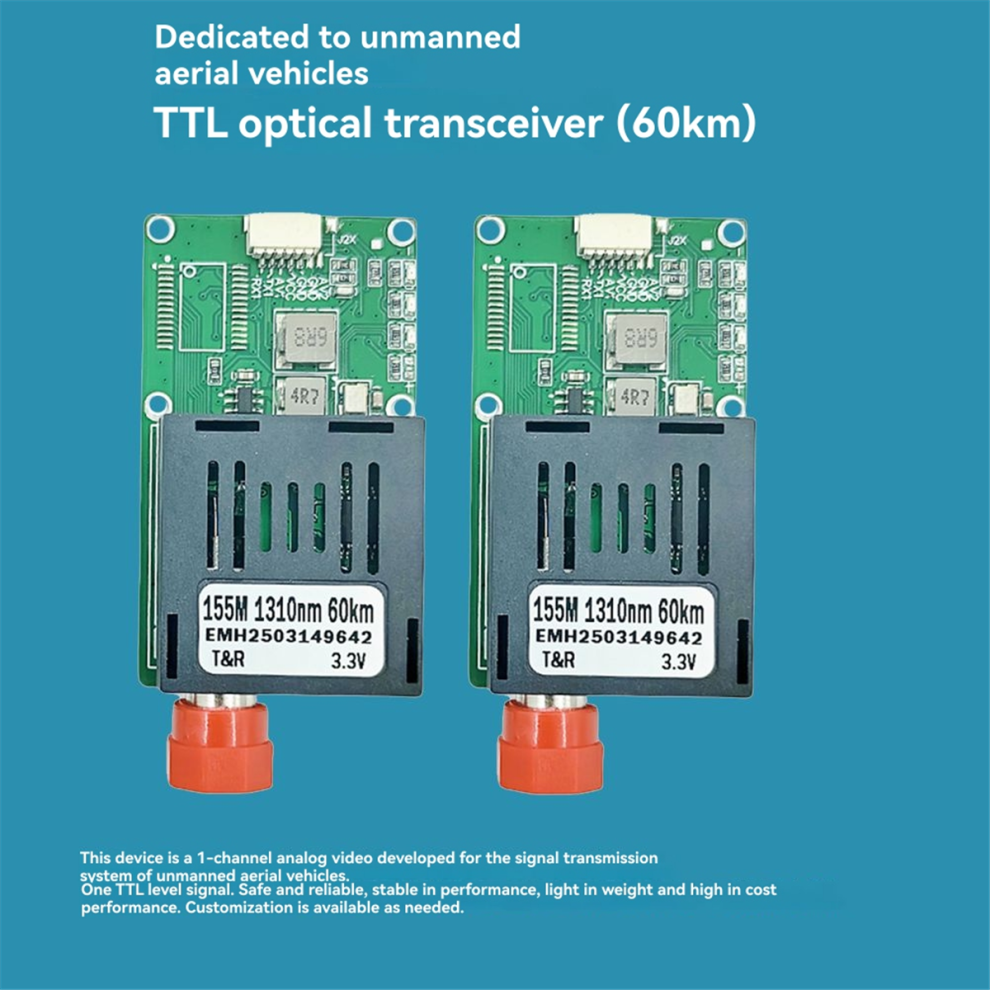

TTL optisk transceivermodul 60 km optisk slutenhed

TTL optisk transceivermodul 60 km optisk slutenhed Beskrivelse

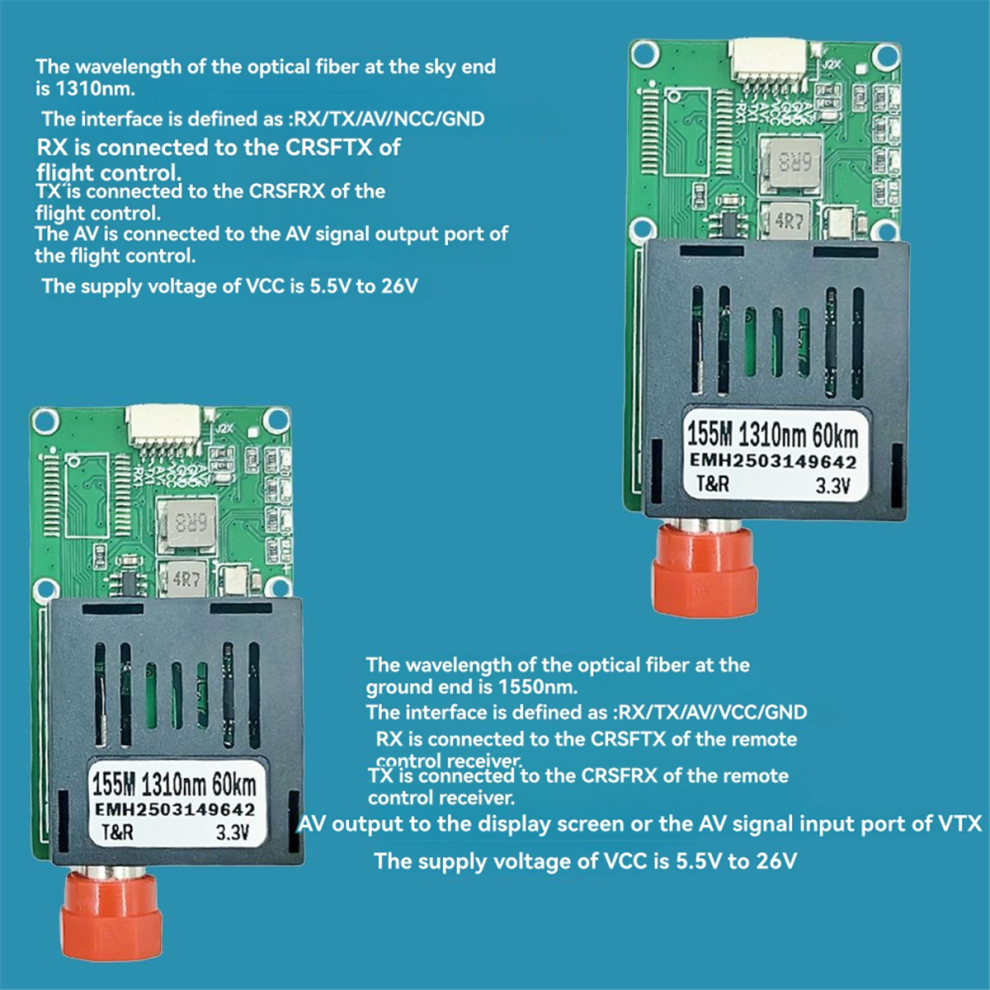

Bølgelængden af fiberen på siden er 1310 nm.
Bølgelængden af fiberen på jordsiden er 1550 nm.
Grænsefladen er defineret som: RX/TX/AV/VCC/GND.
RX er forbundet til CRSFTX på flykontrollen, og TX er forbundet til CRSFRX på flykontrollen.

AV på siden er forbundet til AV-signaludgangsporten på flykontrollen, og VCC-strømforsyningsspændingen er 5,5V~26V.
AV på jordsiden sendes til AV-signalindgangsporten på displayet eller VTX, og VCC-strømforsyningsspændingen er 5,5V~26V.
Mål: længde x bredde x højde - 50 mm x 30 mm x 8,5 mm.
Strømforsyning: 5,5V-26V: (2S-6S batteri, uden batteri)
Strømforbrug: mindre end eller lig med 5W.
Kommunikationsgrænseflade: MX-SH1.0mm-5P: CRSF-interface/CVBS-videoport
Fiberoptisk interface: FC: Kommunikationsafstand: maksimalt 60 km
Bemærk: Produktets indikatorlamper fra top til bund er: strømlampe, fiberoptisk lampe, videolampe, datalampe; GND er jordledningen, VCC er strømforsyningen, AV er videoen, TX er TTL-signaludgangen, og RX er TTL-signalindgangen.
På grund af forskellige batcher kan der være forskelle i produktets udseende, farve og trykt tekst, hvilket ikke påvirker brugen.
Farve: Grøn
Materiale: PC+plastik

Pakkens indhold:

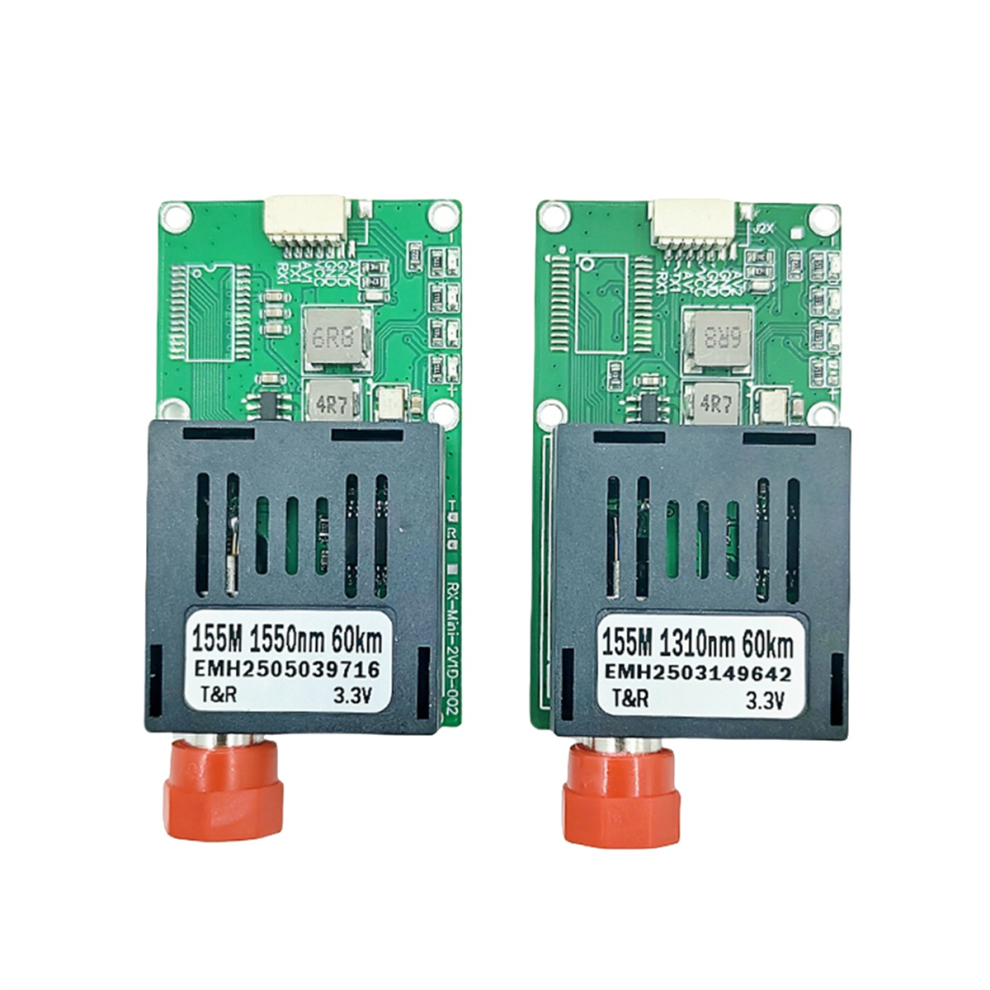

1 * Sendermodul
1 * Modtagermodul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige visninger kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
