TTL optisk transceivermodul til drone FC RX/TX/AV/VCC/GND

TTL optisk transceivermodul til drone FC RX/TX/AV/VCC/GND Beskrivelse

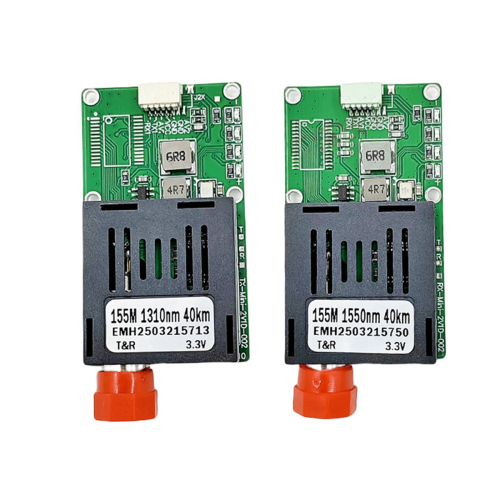

Bølgelængden af fiberen på siden er 1310 nm. Bølgelængden af fiberen på jordsiden er 1550 nm. Grænsefladen er defineret som følger: RX/TX/AV/VCC/GND. RX er forbundet til CRSFTX på flycontrolleren, og TX er forbundet til CRSFRX på flycontrolleren. AV-porten på siden er forbundet til AV-signaludgangen på flycontrolleren, og VCC-strømforsyningen er 5,5V-26V. AV-porten på jordsiden sendes til AV-signalindgangen på displayet eller VTX, og VCC-strømforsyningen er 5,5V-26V. Specifikationer: Dimensioner: Længde x Bredde x Højde - 50 mm x 30 mm x 8,5 mm. Strømforsyning: 5,5V-26V: (2S-6S batteri) (Batterier medfølger ikke). Forbrug: mindre end eller lig med 5W
Kommunikationsgrænseflade: MX-SH1.0mm-5P: CRSF-grænseflade/CVBS-videostik
Fiberoptisk grænseflade: FC: Kommunikationsafstand: maksimalt 40 km
Bemærk: Produktets indikatorlamper er placeret fra top til bund: strømlampe, fiberoptisk lampe, videolampe, datalampe; GND er jordledningen, VCC er strømforsyningen, AV er videoen, TX er TTL-signaludgangen, og RX er TTL-signalindgangen.
På grund af forskellige batcher kan der være forskelle i udseende, farve og trykt tekst, men det påvirker ikke brugen.
Farve: som vist
Materiale: PC + plastik

Pakken indeholder:
1 * Terminalmodul
1 * Jordterminalmodul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige visninger kan forårsage, at farven på varen på billedet afviger lidt fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
