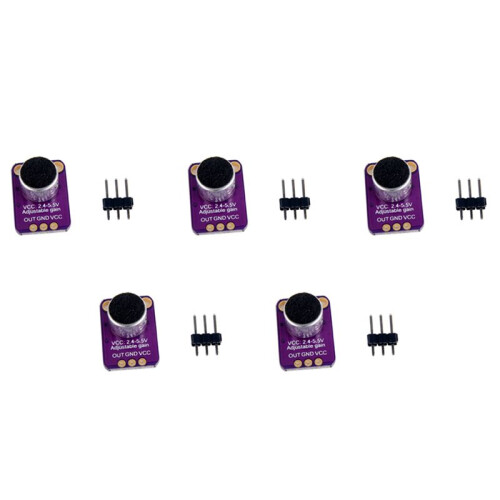

5X Sensor Amplificador de Microfono Electret GY-MAX4466 con Ganancia Ajustable

Descripción de 5X Sensor Amplificador de Microfono Electret GY-MAX4466 con Ganancia Ajustable

color: purpura.Material: Plastico.conecte GND a tierra, VCC a 2.4-5VDC.Para obtener el mejor rendimiento, use el suministro "mas silencioso" disponible (en un , este seria el suministro de 3.3V).

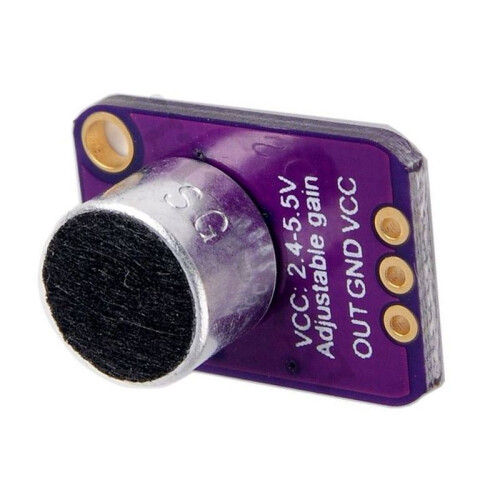

Agregue una oreja a su proyecto con este amplificador de microfono electret bien disenado. Esta placa completamente ensamblada y probada viene con un microfono electret de 20-20 KHz soldado.
Para la amplificacion, utilizamos Maxim MAX4466, un amplificador operacional disenado especificamente para esta delicada tarea. El amplificador tiene un excelente rechazo de ruido de la fuente de alimentacion, por lo que este amplificador suena realmente bien y no es tan ruidoso o aspero como otros desbloqueos de amplificadores de microfono que hemos probado.

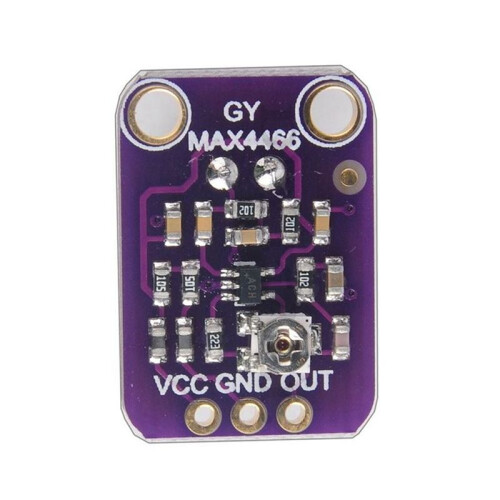

Este desbloqueo se utiliza mejor para proyectos tales como cambiadores de voz, grabacion / muestreo de audio y proyectos de reactivacion de audio que usan FFT.En la parte posterior, incluimos un pequeno potenciometro para ajustar la ganancia. Puede establecer la ganancia de 25x a 125x.
Eso es aproximadamente 200mVpp (para un volumen de habla normal de aproximadamente 6 pulgadas) que es bueno para conectarlo a algo que espera una entrada de 'nivel de linea' sin recorte, o hasta aproximadamente 1Vpp, perfecto para leer desde un microcontrolador ADC. La salida es de riel a riel, por lo tanto, si los sonidos son fuertes, ¡la salida puede llegar a 5 Vpp!

Usarlo es simple:
La forma de onda de audio saldra del pin OUT.
La salida tendra una polarizacion CC de VCC / 2, por lo que cuando este perfectamente silenciosa, la tension sera una VCC / 2 voltios estables (esta acoplada a CC).
Si el equipo de audio que esta utilizando requiere audio acoplado a CA, coloque un condensador de 100 uF entre el pin de salida y la entrada de su dispositivo.
Si se esta conectando a un amplificador de aud
