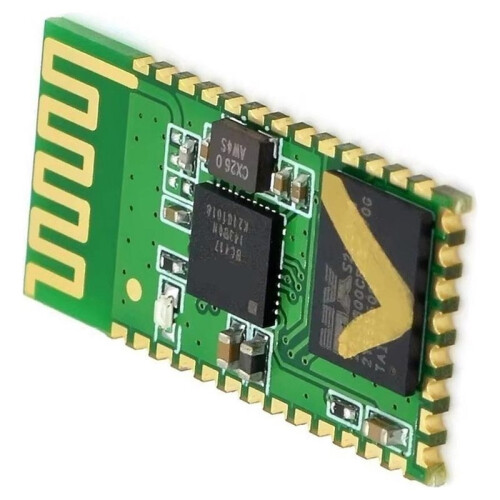

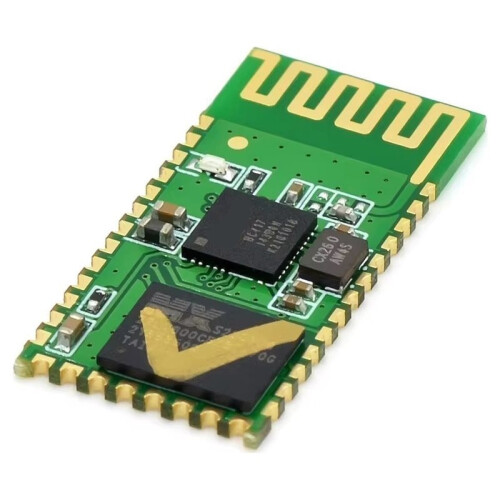

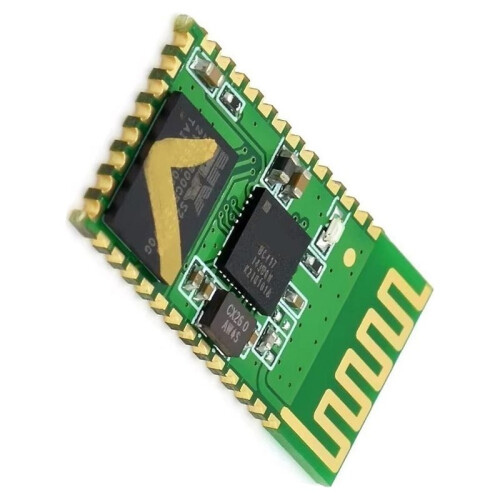

Módulo A Serie HC-05 Módulo Serie HC 05 Módulo de Comunicación Serie Integrado

Descripción de Módulo A Serie HC-05 Módulo Serie HC 05 Módulo de Comunicación Serie Integrado

El HC-05 es un módulo serie capaz de funcionar en modo maestro o esclavo; el modo se puede cambiar mediante comandos y admite un conjunto completo de comandos. Tensión de alimentación: 3,3 V. El consumo de corriente es de aproximadamente 2-8 mA cuando no está emparejado y de unos 20 mA cuando está emparejado. ¡Evite estrictamente la polaridad inversa al conectar la alimentación!
Nivel lógico de la interfaz: 3,3 V. Se puede conectar directamente a varios microcontroladores (51, AVR, , ARM, MSP430, etc.). También se admite la conexión directa a microcontroladores de 5 V; no se requiere MAX232, ni se debe utilizar un MAX232.
El pin LED indica el estado de la conexión : una salida pulsada significa que no hay conexión , mientras que una salida alta indica que está conectado y el puerto está abierto.
Este módulo está diseñado principalmente para la transmisión inalámbrica de datos de corto alcance. Permite una fácil conexión a dispositivos de PC y posibilita el intercambio de datos entre dos módulos. Elimina la necesidad de cableado engorroso y sirve como reemplazo directo de los cables seriales.

1. Utiliza un chip CSR convencional; cumple con el estándar de protocolo V2.0.
2. Tensión de funcionamiento del módulo de puerto serie: 3,3 V; alcance típico: 10 metros.
3. Velocidad de transmisión predeterminada de fábrica: 9600 (configurable por el usuario).
4. Admite la configuración de software para los modos Maestro/Esclavo.
5. Indicación del estado de funcionamiento: Emite señales para los estados de conexión y desconexión, lo que facilita la monitorización del estado por parte del MCU.
6. Corriente de funcionamiento: Emparejamiento (30-40 mA); Emparejado pero inactivo (2-8 mA); Comunicación activa (8 mA).
7. Modo de suspensión actual: Sin modo de su
