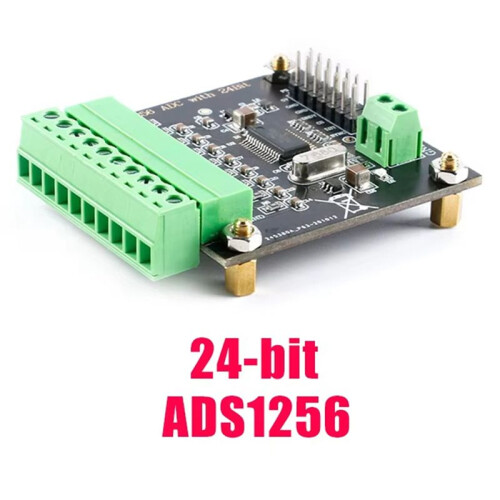

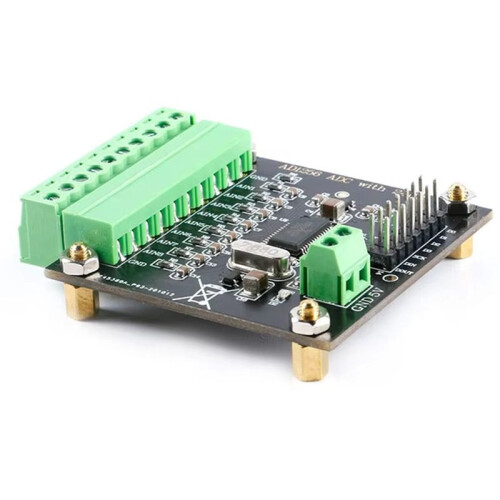

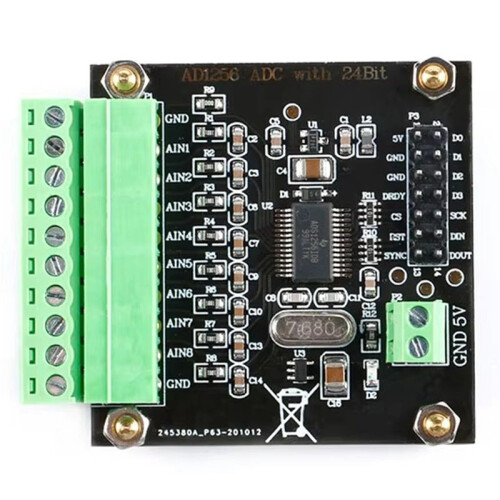

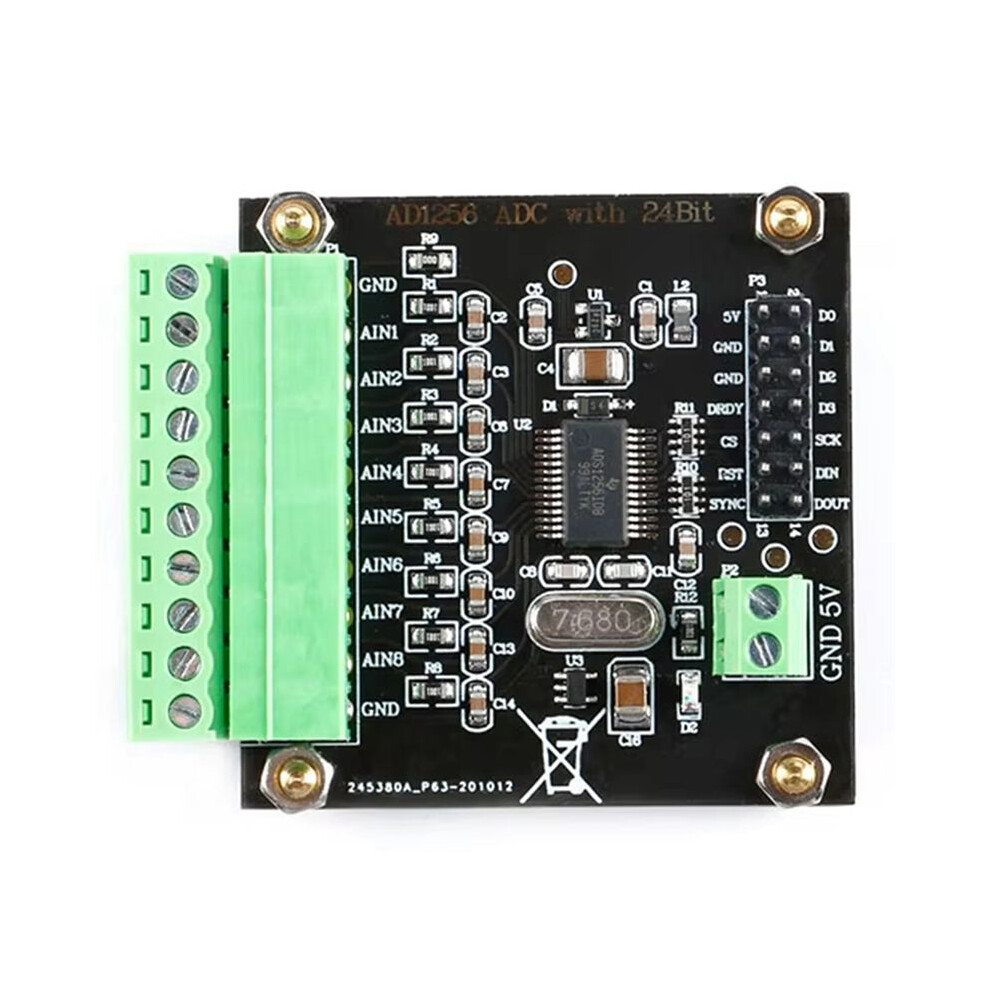

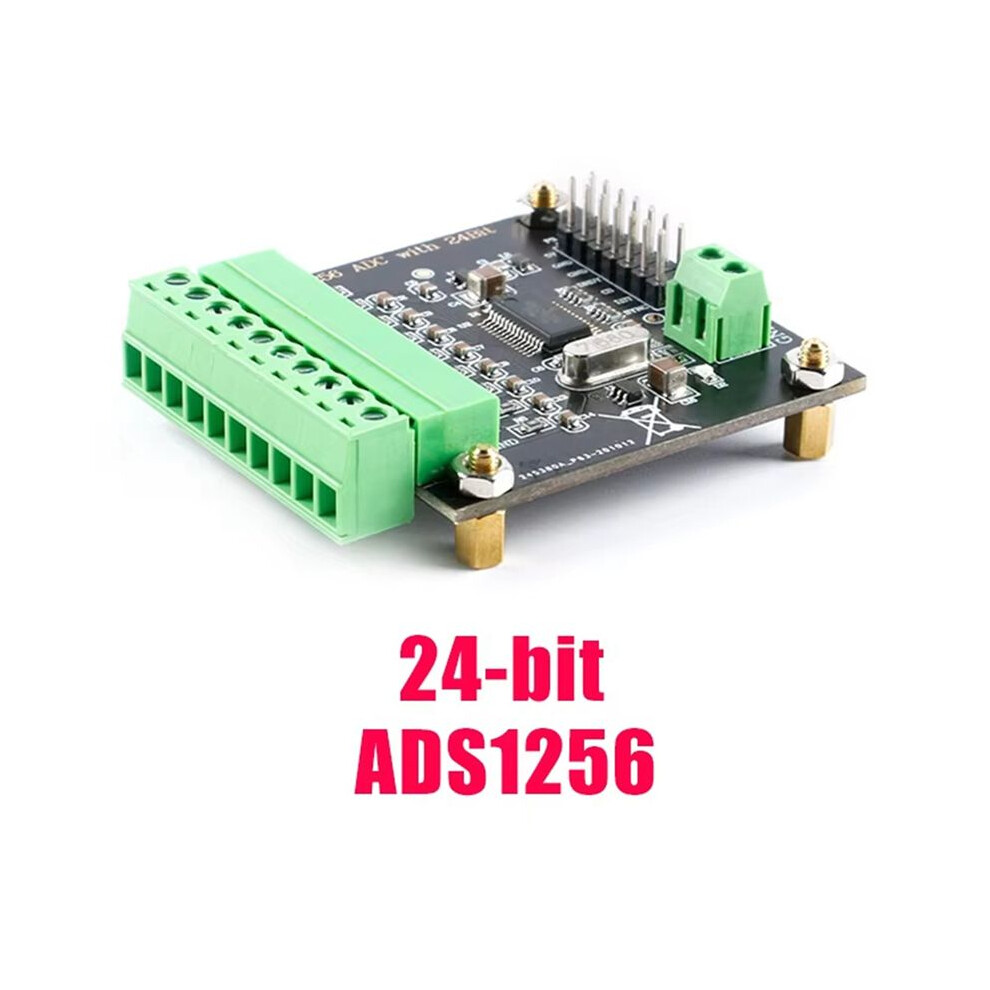

Módulo de Conversión Analógico-Digital ADS1256, Tarjeta de Adquisición de Datos ADC de 24 Bits, Placa Conversora de Alta Precisión.

Descripción de Módulo de Conversión Analógico-Digital ADS1256, Tarjeta de Adquisición de Datos ADC de 24 Bits, Placa Conversora de Alta Precisión.

Modelo del módulo: ADS1256
Tipo de módulo: módulo de conversión de analógico a digital
Alimentación del módulo: DC5V
Corriente del módulo: 15 mA (máx.)
Protocolo de comunicación del módulo: SPI serie

El módulo proporciona rutinas: STM32F103RBT6
Plataforma de rutina: STM32F103X-M3; código fuente de la versión KEIL5
Nivel de señal de control del módulo: 3,3 V
Rango de voltaje de entrada del módulo: 0-5 V
Impedancia de entrada: 1 Mohm
Resolución del ADC: 24 bits; bits efectivos: 18 bits
Frecuencia de muestreo: 30 KSPS; un solo canal no conmuta hasta 30 K, la frecuencia de muestreo disminuye al utilizar varios canales
Número de canales de entrada: 8 canales de un solo extremo, 4 canales pseudo diferenciales; muestreo temporal
Interfaz de entrada del módulo: terminal 3.81-10PIN
Voltaje de referencia: externo 2,5 V; referencia de entrada externa para encapsulado SOT-23 soldado
Modo PGA: 7; 1x, 2x, 4x, 8x, 16x, 32x, 64x
Modo de salida: Serie de datos de 8 canales
Características del módulo: múltiples interfaces analógicas de bajo ruido, filtrado digital opcional, hasta 23 resoluciones sin ruido
Aplicaciones del módulo: múltiples; control de procesos industriales, adquisición de señales de movimiento, adquisición de señales industriales.

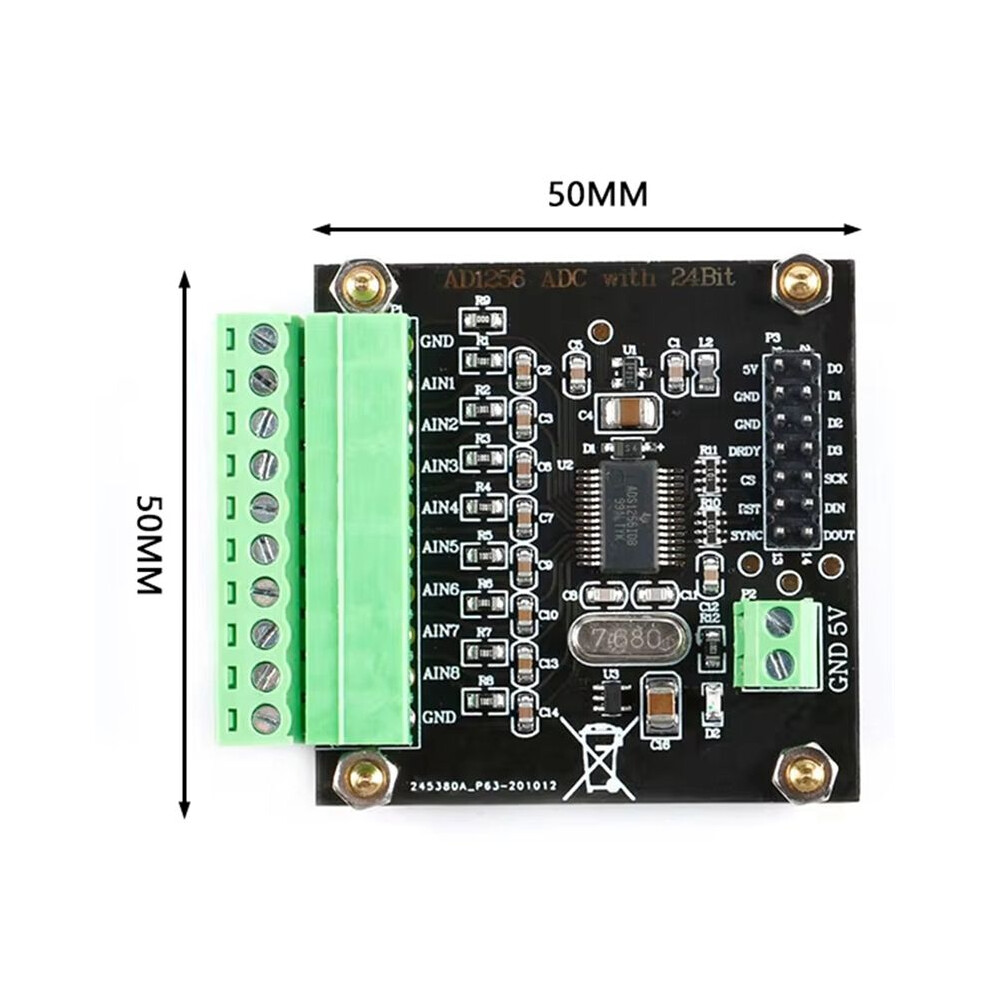

Tipo de interfaz del módulo: conector 3.81-10PIN, interfaz de datos de pines de doble XH2.54
Color: como se muestra
Material: Componente electrónico

Contenido del paquete:
1 x Módulo de conversión analógico-digital
