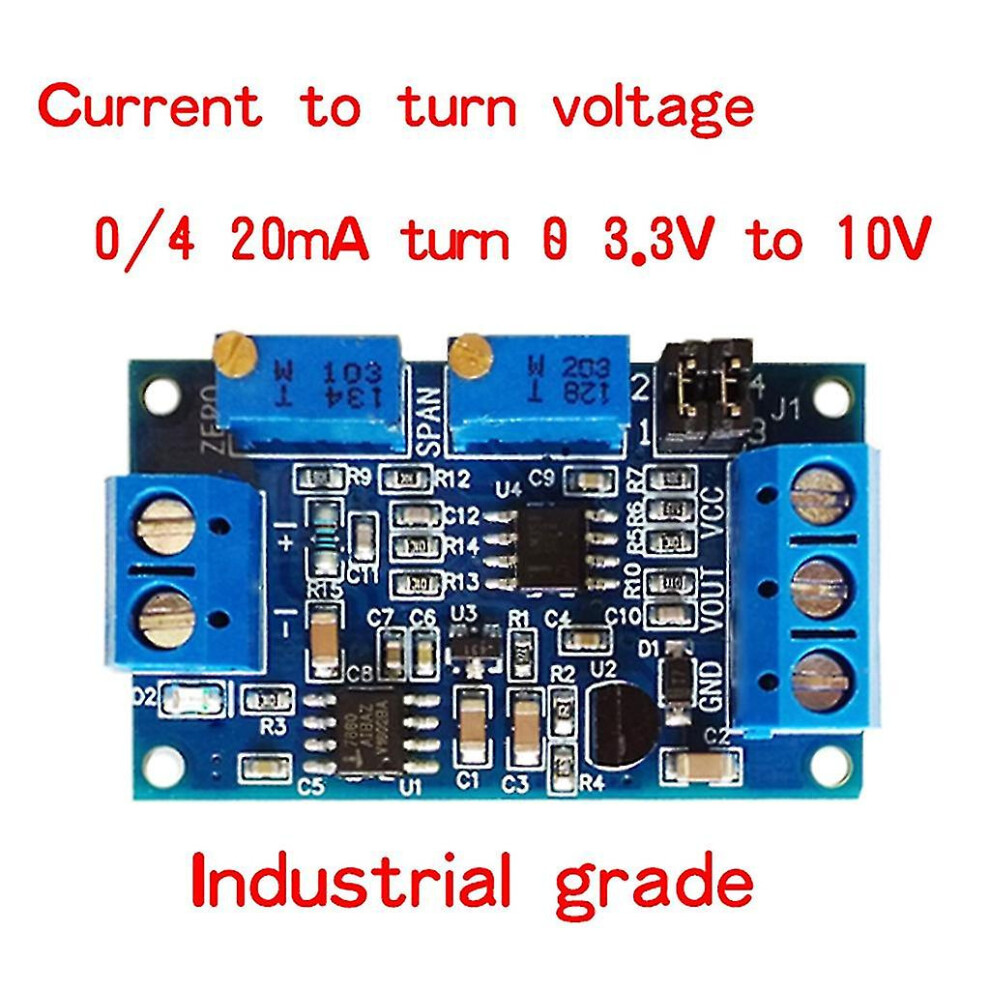

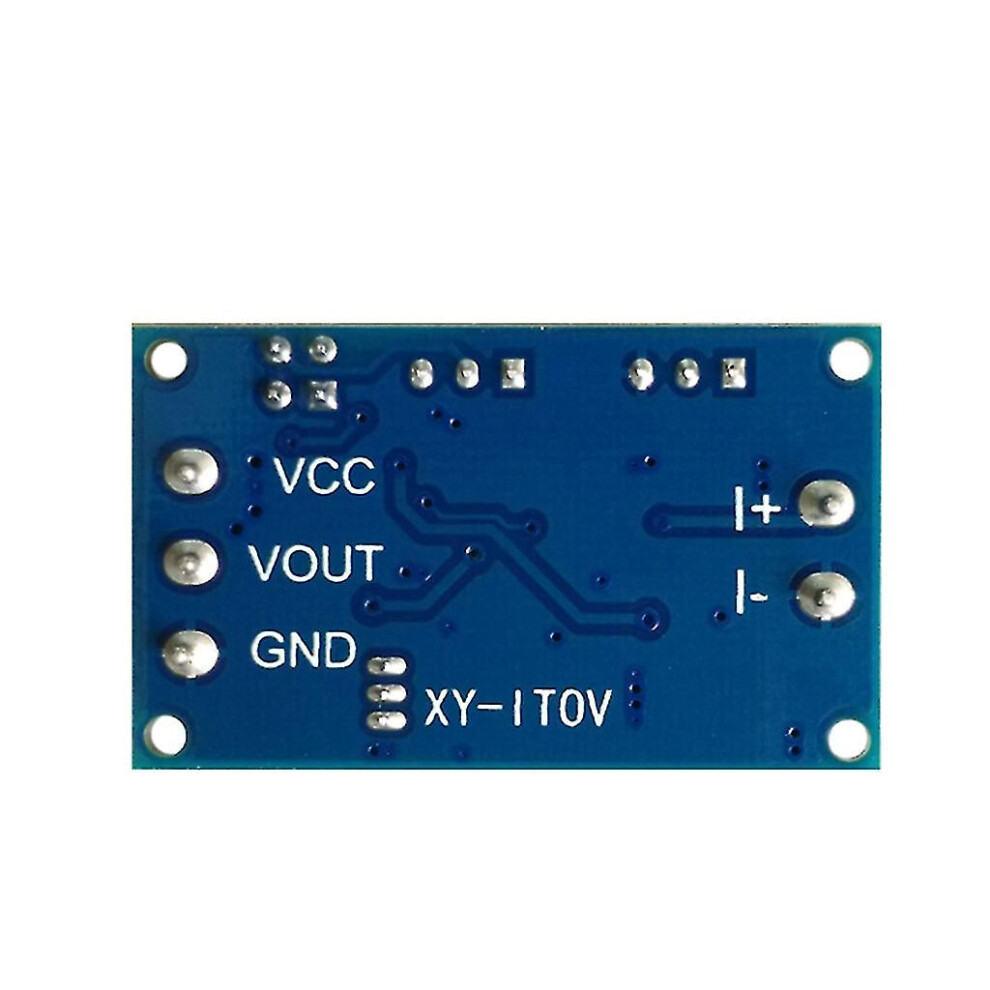

Módulo de conversión de corriente a voltaje de 0/4-20 mA a 0-3,3 V, 5 V y 10 V (transmisor de voltaje).

Descripción de Módulo de conversión de corriente a voltaje de 0/4-20 mA a 0-3,3 V, 5 V y 10 V (transmisor de voltaje).

En el proceso de transmisión de la señal del circuito, la señal de voltaje aumentará con la distancia de transmisión y se debilitará; el uso de la transmisión de corriente puede evitar el debilitamiento de la señal. Este módulo se utiliza para el final de la transmisión de la señal de corriente, convirtiendo la señal en una señal de voltaje para la detección de un solo chip. La entrada de corriente admite 4-20 mA, 0-20 mA, la salida de voltaje admite 0-3,3 V, 0-5 V, 0-10 V

Características:

Amplio rango de voltaje de alimentación, el voltaje de salida admite múltiples rangos

Se puede ajustar el cero y el rango

Alta estabilidad, buena linealidad, grado industrial

Resistencia de muestreo de señal de corriente con resistencia de anillo de color de alta precisión, alta precisión, pequeña deriva de temperatura, alta potencia

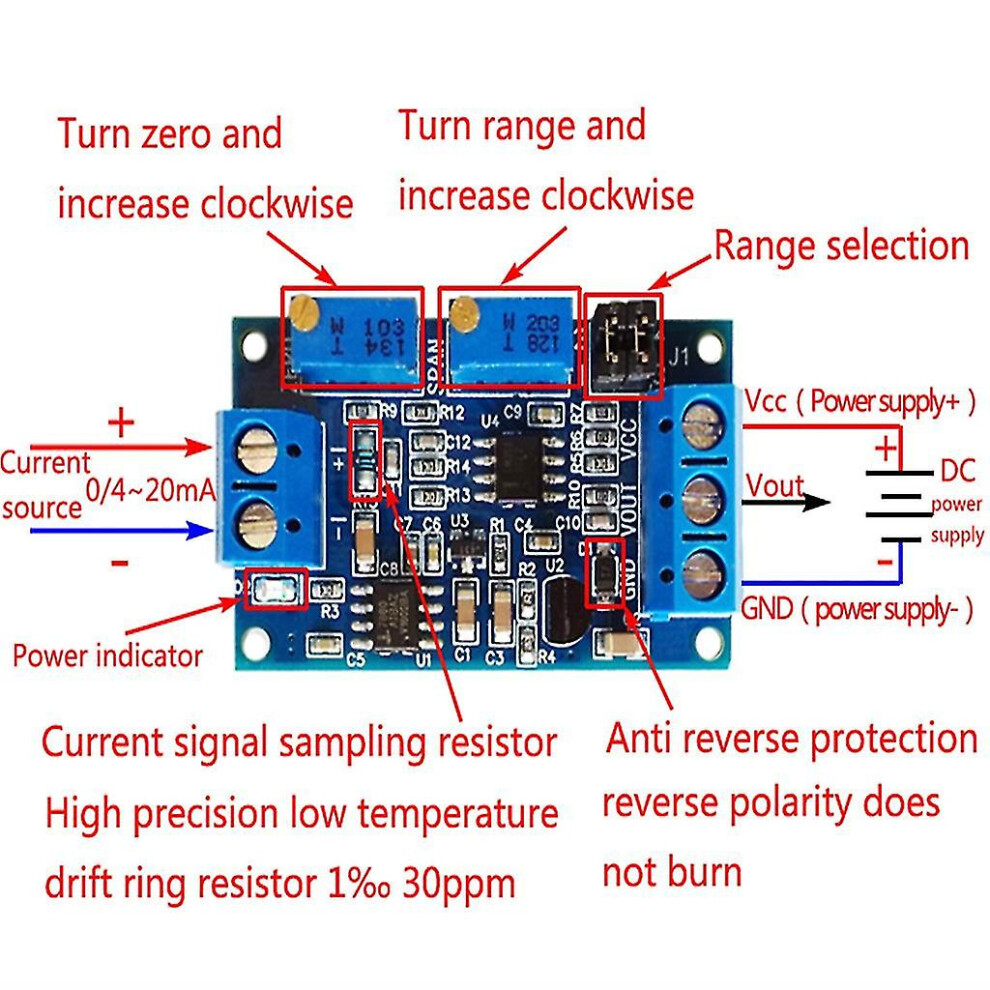

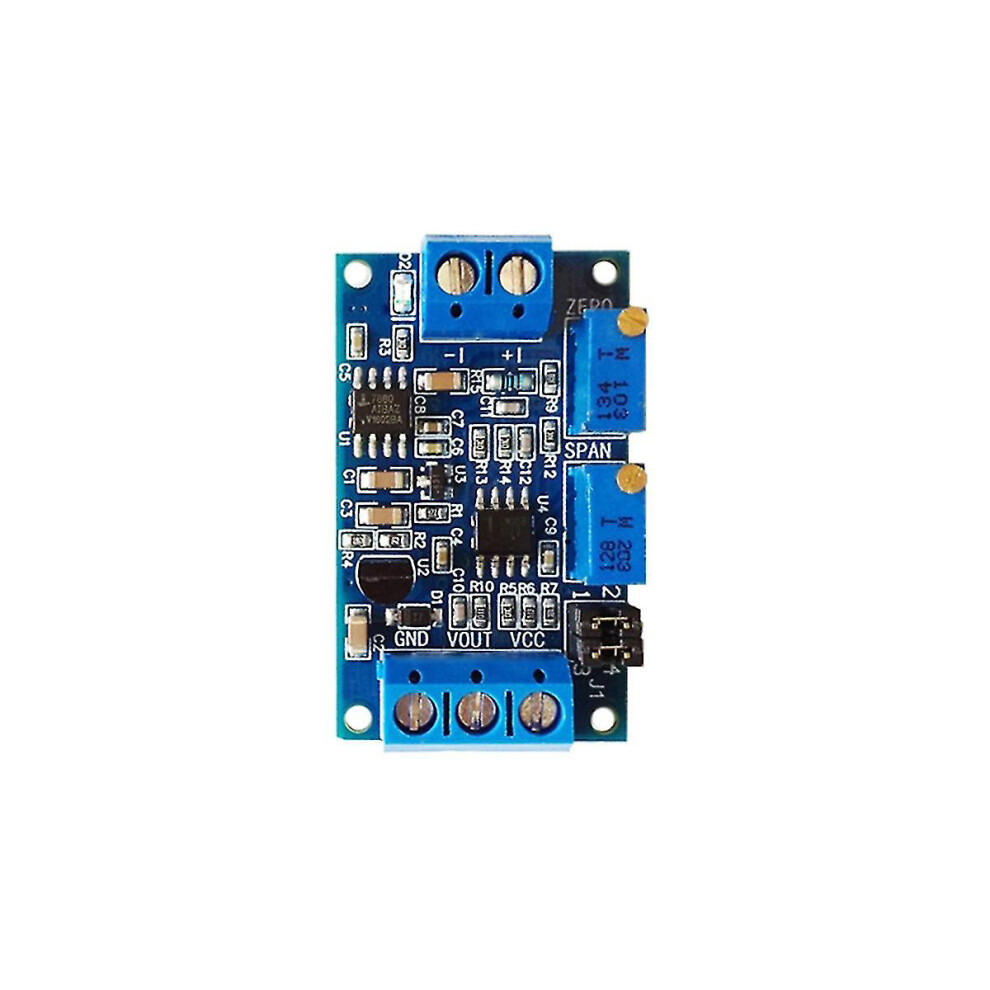

Instrucciones de uso:

1. Módulo según la definición de cableado, voltaje de alimentación 7-36V (si la salida es a 10V, el voltaje de alimentación debe ser mayor que 12V)

2. Después del encendido, el indicador D2 debe estar encendido, de lo contrario verifique la conexión de la línea. La placa tiene protección contra polaridad inversa, la polaridad inversa no se quema.

3. Cuando la entrada de corriente es mínima (0mA o 4mA), ajuste el potenciómetro ZERO para que la salida VOUT sea mínima (0.0V u otro voltaje)

4. Cuando la entrada de corriente sea máxima (20 mA), ajuste el potenciómetro SPAN para que la salida VOUT sea máxima (3,3 V o 5 V o 10 V, la salida puede ser tan baja como 2,5 V cuando la entrada es de 4-20 mA).

Según sus necesidades, seleccione el rango apropiado mediante el puente:

4-20 mA: rango de 0-2,5 V: J1 1,2 pies corto, 3,4 pies corto

0-3,3 V: J1 1,2 pies fuera, 3,4 pies fuera

0-5,0 V: J1 1,2 pies corto, 3,4 pies corto

0-10,0 V: J1 1,2 pies corto, 3,4 pies fuera

0-20 mA: rango de 0-3,3 V: J1 1,2 pies corto, 3,4 pies corto

Rango de 0 a 5,0 V: J1 1,2 pies corto, 3,4 pies corto

Rango de 0 a 10,0 V: J1 1,2 pies corto, 3,4 pies fuera

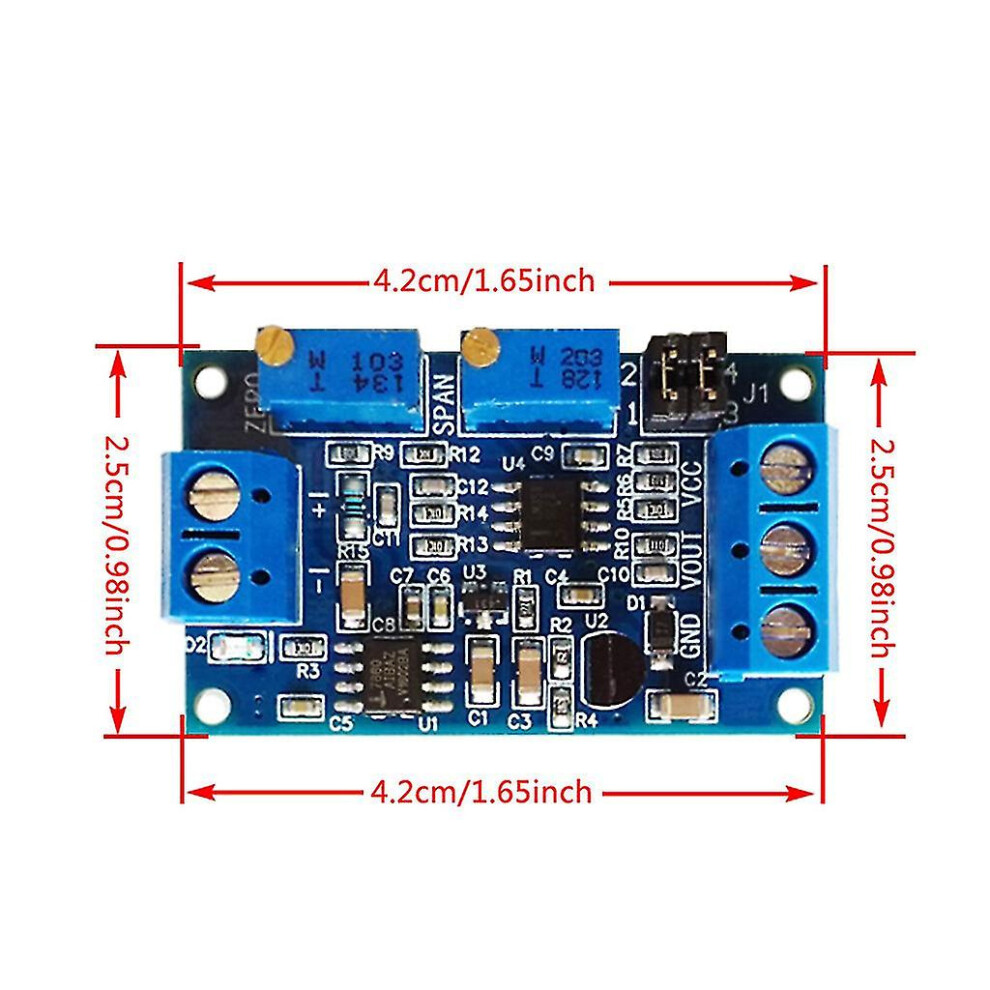

Tamaño: 4,2 x 2,5 cm / 1,65 x 0,98 pulgadas

Cantidad: 1 unidad

Nota:

Permita un error de 1 a 3 mm debido a la medición manual. Asegúrese de que no le importe antes de ofertar

Debido a la diferencia entre diferentes monitores, es posible que la imagen no refleje el color real del artículo. Gracias

Contenido del paquete:

1 módulo de corriente a voltaje
