MPUUART para RPi 5 PCIe A USB UART HAT para Raspberry Pi 5 RS485 ISO RS232 USB2.0 4G LTE Módulo

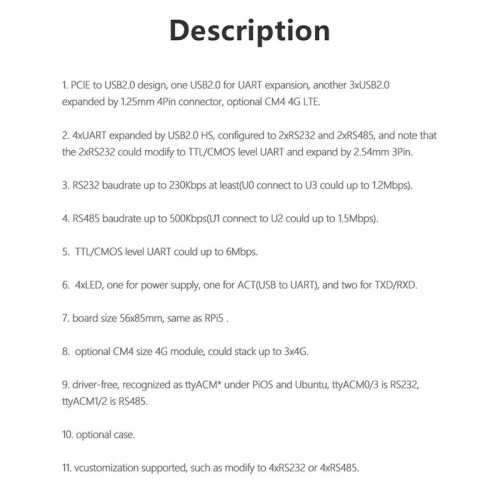

Descripción de MPUUART para RPi 5 PCIe A USB UART HAT para Raspberry Pi 5 RS485 ISO RS232 USB2.0 4G LTE Módulo

1. Adopte el diseño PCIE a USB2.0 de cuatro canales, un USB2.0 se utiliza para la expansión del puerto serie y los otros tres USB2.0 tienen una interfaz de 4 pines de 1,25 mm, que puede expandir el módulo CM4 4G
2. Se emiten cuatro puertos serie a través de la interfaz de alta velocidad USB2.0, utilizando dos diseños RS232 y dos RS485 (con aislamiento de energía). Dos de los RS232 se pueden transformar en UART de nivel TTL/CMOS y pasar a través del pin de 3 pines de 2,54 mm. salir
3. La velocidad en baudios RS232 puede alcanzar más de 230 Kbps (la medición real del acoplamiento U0 y U3 puede alcanzar 1,2 Mbps)
4. La velocidad en baudios RS485 puede alcanzar los 500 Kbps (la medición real del acoplamiento U1 y U2 puede alcanzar los 1,5 Mbps)
5. La velocidad en baudios TTL/CMOS UART puede alcanzar los 6 Mbps

Hay cuatro luces indicadoras en total, una de las cuales es la luz indicadora de encendido (funciona a través de la interfaz PCIE de para Raspberry Pi 5), una es la luz indicadora ACT del chip de puerto USB a serie y la otra dos son las luces indicadoras del transceptor.

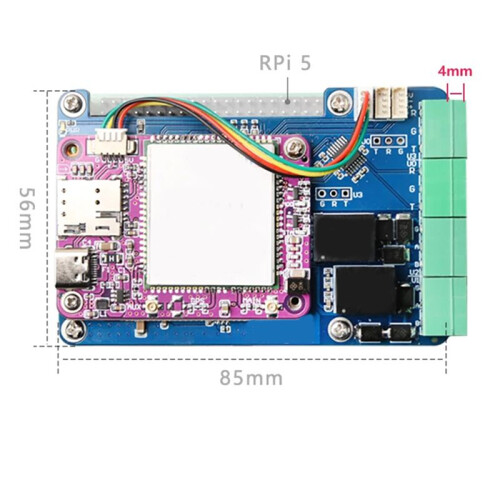

El tamaño de la placa es de 56x85 mm, igual que para RPI5, con cuatro orificios de fijación
Reserva los orificios de fijación para módulos 4G y puede apilar de 1 a 3 canales de módulos 4G
Diseño sin controlador, el reconocimiento predeterminado para el sistema Raspberry Pi y el sistema Ubuntu es ttyACM*, ttyACM0 y 3 son RS232, y ttyACM1 y 2 son RS485
Debido a diferentes lotes, la apariencia, el color y las palabras impresas del producto pueden variar, lo que no afectará el uso.
Color:Azul
Material: PCB

Contenido del paquete:

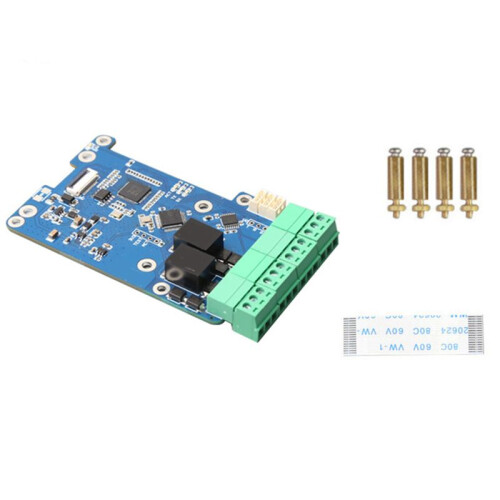

1 * MPUUART para RPi 5 PCIe a USB UART HAT para Raspberry Pi 5 Kit
