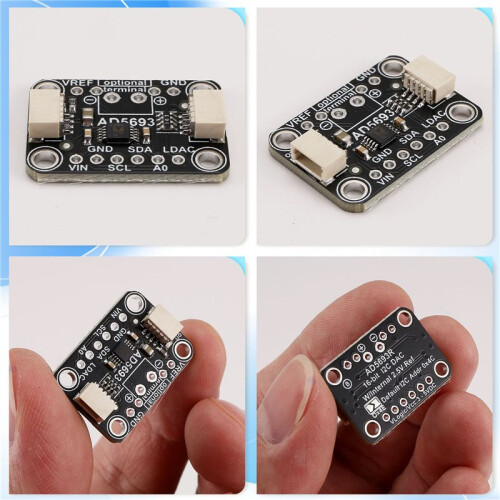

Placa de Conexión AD5693R Interfaz I2C Módulo DAC de 16 Bits Compatible con para STEMMA QT Qwiic
Marca Saudism
New
15,31 €
Productos similares que creemos que te gustarán
Would you like us to let you know when it's back?
Descripción y detalles
Resumen
- La placa de conexión AD5693R es un DAC de 16 bits con una interfaz I2C y una referencia interna de 2,5 V con compensación de temperatura para una salida compacta y de alta precisión.
- Hemos separado el pin ADDR/A0 para que puedas conectar dos DAC en un bus I2C simplemente tirando del pin A0 hacia arriba (o cerrando el puente en la parte posterior) para evitar conflictos. También se incluye un encabezado de 6 pines para la placa. Funcionará con lógica de 3,3 V o 5 V y puede configurar la salida máxima en 2,5 V o 5 V (2xVref). Si está alimentando con 3,3 V, podrá configurar el rango de salida en 2,5 V o Vin.
- Tenemos una biblioteca y un tutorial fáciles de usar para Arduino con un ejemplo de salida de onda sinusoidal que funcionará con casi cualquier microcontrolador o microcomputadora con un host I2C.
- Viene con un pequeño cabezal estándar de 0,1 pulgadas en caso de que desee utilizarlo con una placa de pruebas o una placa perforada. Cuatro orificios de montaje para un fácil montaje. Hay un punto de bloque de terminales de 3,5 mm opcional en la PCB; no incluimos bloques de terminales de 3,5 mm, pero son comunes y están en stock en la tienda; puede soldarlos en su lugar si lo desea.
- Para que pueda comenzar rápidamente, diseñamos una PCB personalizada en el factor de forma STEMMA QT para que sea fácil de conectar. Los conectores STEMMA QT en ambos lados son compatibles con el conector Qwiic I2C. Esto le permite realizar conexiones sin soldadura entre la placa y el AD5693R, o vincularlo con una variedad de otros sensores y accesorios usando cables compatibles.
Descripción de Placa de Conexión AD5693R Interfaz I2C Módulo DAC de 16 Bits Compatible con para STEMMA QT Qwiic
La placa de conexión AD5693R es un DAC de 16 bits con una interfaz I2C y una referencia interna de 2,5 V con compensación de temperatura para una salida compacta y de alta precisión.
Hemos separado el pin ADDR/A0 para que puedas conectar dos DAC en un bus I2C simplemente tirando del pin A0 hacia arriba (o cerrando el puente en la parte posterior) para evitar conflictos. También se incluye un encabezado de 6 pines para la placa. Funcionará con lógica de 3,3 V o 5 V y puede configurar la salida máxima en 2,5 V o 5 V (2xVref). Si está alimentando con 3,3 V, podrá configurar el rango de salida en 2,5 V o Vin.
Tenemos una biblioteca y un tutorial fáciles de usar para con un ejemplo de salida de onda sinusoidal que funcionará con casi cualquier microcontrolador o microcomputadora con un host I2C.
Viene con un pequeño cabezal estándar de 0,1 pulgadas en caso de que desee utilizarlo con una placa de pruebas o una placa perforada. Cuatro orificios de montaje para un fácil montaje. Hay un punto de bloque de terminales de 3,5 mm opcional en la PCB; no incluimos bloques de terminales de 3,5 mm, pero son comunes y están en stock en la tienda; puede soldarlos en su lugar si lo desea.
Para que pueda comenzar rápidamente, diseñamos una PCB personalizada en el factor de forma STEMMA QT para que sea fácil de conectar. Los conectores STEMMA QT en ambos lados son compatibles con el conector Qwiic I2C. Esto le permite realizar conexiones sin soldadura entre la placa y el AD5693R, o vincularlo con una variedad de otros sensores y accesorios usando cables compatibles.
Color:Negro
Material:ABS
Contenido del paquete:
1 x placa de conexión AD5693R
1 x 5PIN
Detalles
| OPC | PT22ZCW |
|---|---|
| Marca | Saudism |
| Códigos | 4762508964739 (EAN) |
| Información sobre el producto y seguridad |
Datos de producto
| Height | 1cm |
|---|---|
| Width | 2cm |
| Length | 4cm |
| Weight | 0.0025kg |
| Colour | Negro |
| Material | ABS |
