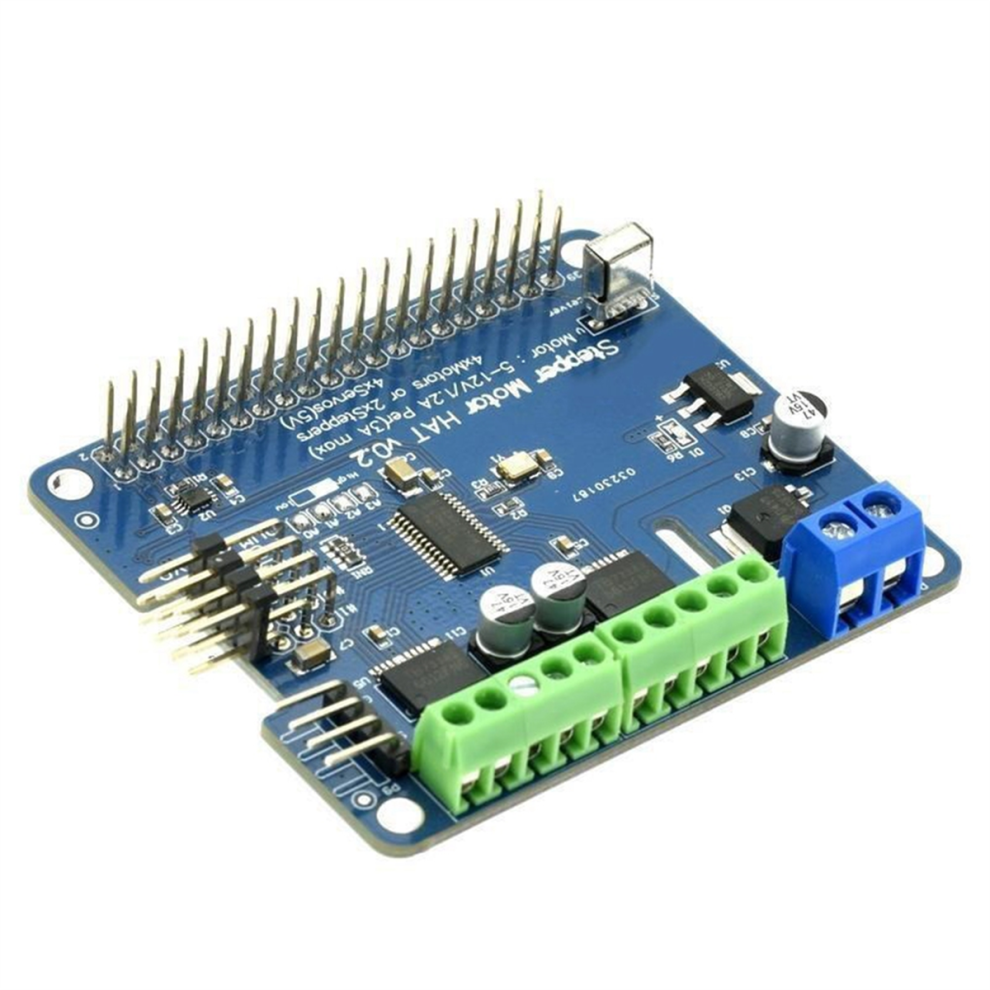

Placa de expansión de robot con motor paso a paso HAT V0.2+ para 3B/3B+

Descripción de Placa de expansión de robot con motor paso a paso HAT V0.2+ para 3B/3B+

Introducción del producto: Esta placa de expansión es una versión de expansión de robot con todas las funciones disponible en el mercado. Admite múltiples motores/motores paso a paso/servos (paso a paso/motor/servo) simultáneamente y se puede apilar para ampliar las interfaces de control. Es especialmente adecuada para diversas aplicaciones, como robots de bricolaje, coches inteligentes, brazos robóticos, inclinaciones, etc. La interfaz de control adopta la interfaz I2C y es compatible con niveles de 3,3/5 V, por lo que también es compatible con otras placas de desarrollo del mercado.
Nota: Debido a los diferentes lotes, la apariencia, el color y las palabras impresas del producto, esto no afecta su uso.

Características:
1. Fuente de alimentación única. El rango de voltaje de funcionamiento normal es de 5 V a 12 V. (Seleccione el voltaje y la corriente de entrada correctos según el voltaje de control del motor que controle).
2. Entrada/salida completa de datos a través del bus I2C de [número de serie],
3. Una interfaz I2C, compatible con un nivel de 5 V, puede ser controlada por [número de serie] u otras placas de desarrollo.
4. Una interfaz I2C puede conectarse a varios sensores para ampliar diversas aplicaciones.
5. La dirección de la placa de expansión se determina mediante 4 pines de dirección, y se puede utilizar un máximo de 16 placas de expansión simultáneamente.
6. Admite 16 salidas de canal PWM y puede controlar 16 servos o luces LED.
7. Resolución de 12 bits, frecuencia PWM ajustable hasta 1,6 KHz, salida push-pull o de drenaje abierto configurable.
8. Admite una interfaz de servo de 4 vías y una interfaz estándar 3P para facilitar la conexión de servos y luces LED.
9. Compatible con motores paso a paso de 2 canales de 6 V a 12 V y motores reductores de 4 canales de 6 V a 12 V.
10. Admite la función de recepción infrarroja para un control infrarrojo cómodo.
Especificaciones:
Voltaje de funcionamiento: 5 V a 12 V
Interfaz: I²C

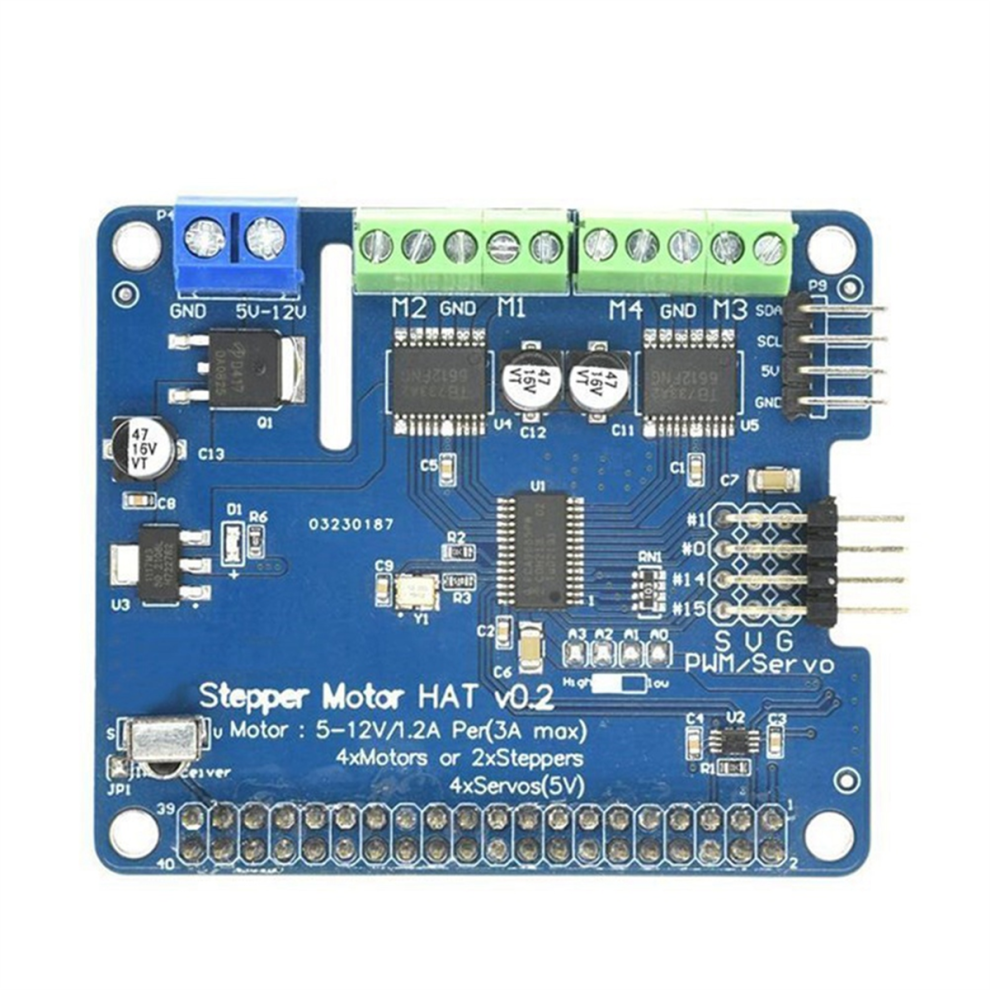

Descripción de la interfaz:
1. Interfaz de servo de 4 vías (#0, #1, #14, #15)
2. Interfaz de motor de 4 vías (M1, M2, M3)
3. Interfaz de motor paso a paso de 2 vías (M1+M2, M3+)
4. Interfaz I2C
Tamaño: 65 x 56 x 21 mm
Material: PCB
Color: azul

Contenido del paquete:
1 x Placa de expansión

Solo el contenido del paquete anterior, no se incluyen otros productos.
Nota: La reflexión de la luz y las diferentes pantallas pueden hacer que el color del artículo en la imagen sea ligeramente diferente al real. El error de medición permitido es de +/- 1-3 cm.
